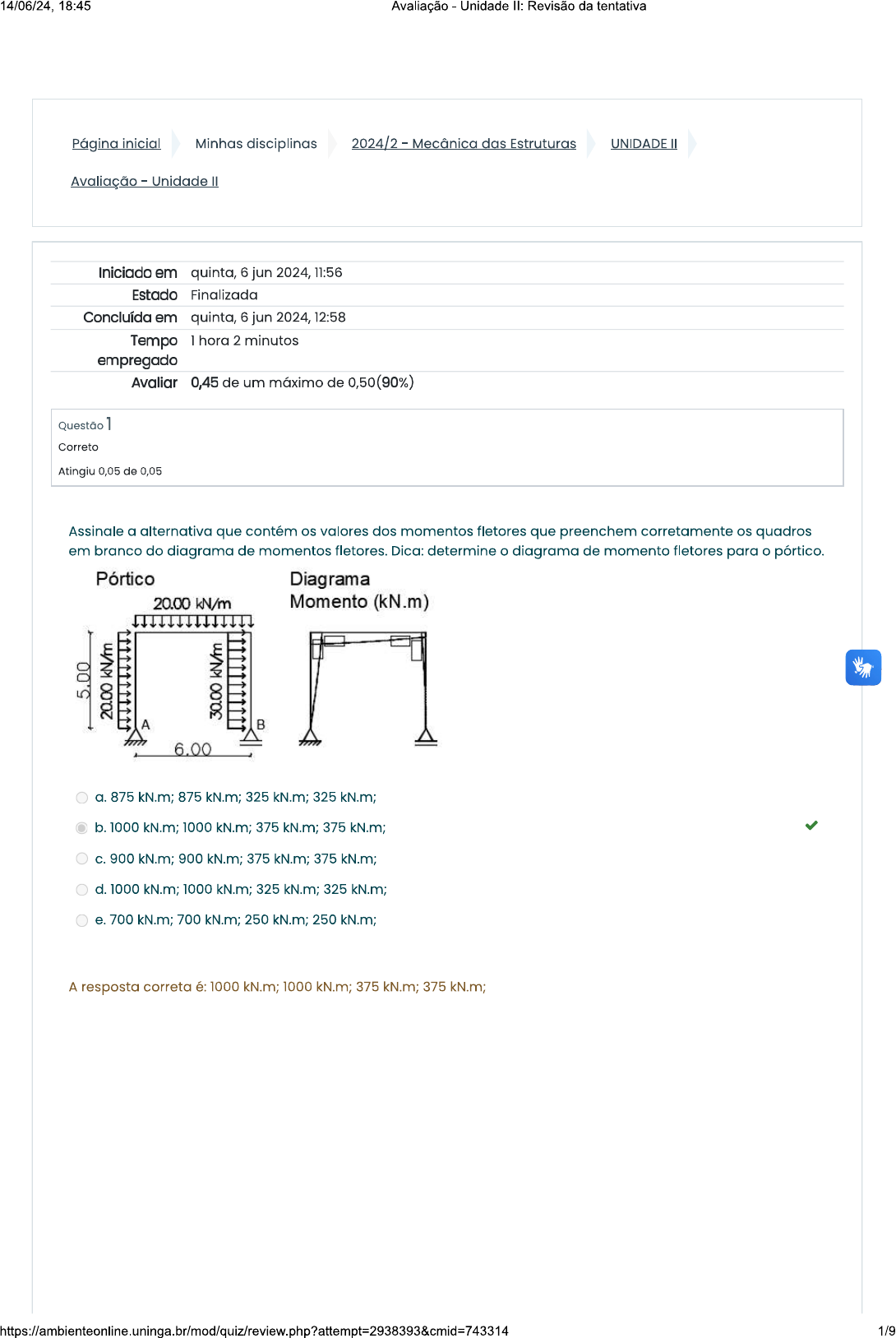

14/06/24, 18:45 Avaliação Unidade II: Revisão da tentativa Página inicial Minhas disciplinas 2024/2 - Mecânica das Estruturas UNIDADE Avaliação - Unidade Iniciado em quinta, 6 jun 2024, 11:56 Estado Finalizada Concluída em quinta, 6 jun 2024, 12:58 Tempo hora 2 minutos empregado 0,45 de um máximo de 0,50(90%) Questão 1 Correto Atingiu 0,05 de 0,05 a alternativa que contém os valores dos momentos fletores que preenchem corretamente os quadros em branco do diagrama de momentos fletores. Dica: determine o diagrama de momento fletores para o pórtico. Pórtico Diagrama 20.00 kN/m Momento (kN.m) 2000 A B 6.00 a. 875 kN.m; 875 kN.m; 325 kN.m; 325 kN.m; b. 1000 kN.m; 1000 kN.m; 375 kN.m; 375 kN.m; C. 900 kN.m; 900 kN.m; 375 kN.m; 375 kN.m; d. 1000 kN.m; 1000 kN.m; 325 kN.m; 325 kN.m; e. 700 kN.m; 700 kN.m; 250 kN.m; 250 kN.m; A resposta correta é: 1000 kN.m; 1000 kN.m; 375 375 kN.m; 1/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 2 Correto Atingiu 0,05 de 0,05 a alternativa que contém os valores dos esforços cortantes que preenchem corretamente os quadros em branco do diagrama de esforços cortante. Dica: determine o diagrama de esforços cortantes para o pórtico. Pórtico Diagrama 20.00 Cortante (kN) .............. 2000 A B 6.00 a. 300 100 -84,2 -120,2; -150 KN b. 250 150 -44,2 -150 kN C. 150 150 -76,2 d. 200 200 kN; -34,2 -140,2; -150 e. 225 175 -54,2 -110,2; -180 A resposta correta é: 250 150 kN; -44,2 -150 kN Questão 3 Correto Atingiu 0,05 de 0,05 Para a determinação dos esforços internos em uma estrutura isostática, primeiramente devemos determinar o seu equilíbrio externo, e, a partir disso, determinar os esforços internos. alternativa que descreve a primeira tarefa que o engenheiro deve fazer no estudo das estruturas isostáticas. a. Determinar o momento fletor na barra do meio. b. Determinar o número de seções de análise. C. Determinar o grau de inclinação da estrutura. d. Determinar o esforço cortante na barra da direita. e. Determinar as reações de apoio. A resposta correta é: Determinar as reações de apoio. 2/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 4 Correto Atingiu 0,05 de 0,05 Assinale a alternativa que contém os valores dos momentos fletores que preenchem corretamente os quadros em branco do diagrama de momentos fletores. Dica: determine o diagrama de momentos fletores para a grelha. 10 kN 3.00 F 15 kN 3.00 D 5 kN E A 3.00 40 C 3.00 B DMF (kN.m) 0 0 0 0 0 15 kN.m; 15 kN.m; 45 kN.m; 25 kN.m; b. 10 kN.m; 10 kN.m; 45 kN.m; 30 kN.m; C. 10kN.m; 15 kN.m; 35 kN.m; 30 kN.m; d. 15 kN.m; 15 kN.m; 35 kN.m; 25 kN.m; e. 15 kN.m; 15 kN.m; 45 kN.m; 30 kN.m; A resposta correta é: 15 kN.m; 15 kN.m; 45 kN.m; 30 kN.m; 3/918:45 Avaliação - Unidade II: Revisão da tentativa Questão 5 Correto Atingiu 0,05 de 0,05 a alternativa que contém os valores dos momentos fletores que preenchem corretamente os quadros em branco do diagrama de momentos fletores. Dica: determine o diagrama de momento fletores para o pórtico. Pórtico Diagrama 20.00 kN/m Momento (kN.m) 2000 A B 6.00 a. 225 225 kN.m b. 150 kN.m, 150 kN.m C. 125 kN.m, 125 kN.m d. 250 kN.m, 250 kN.m e. 275 kN.m, 275 kN.m A resposta correta é: 250 250 kN.m 4/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 6 Correto Atingiu 0,05 de 0,05 Assinale a alternativa que contém os valores dos momentos torçores que preenchem corretamente os quadros em branco do diagrama de momentos torçores. Dica: determine o diagrama de momentos torçores para a grelha. 10 kN 3.00 F 15 kN 3.00 D 5 kN E 3.00 300 3.00 B DT (kN.m) +15 a. +15 kN.m b. -20 kN.m C. -10 kN.m d. +10 kN.m e. -15 kN.m A resposta correta é: -15 kN.m 5/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 7 Correto Atingiu 0,05 de 0,05 As estruturas da engenharia são dimensionadas a partir de seus esforços internos. Por esse motivo, é de extrema importância que o engenheiro saiba corretamente determiná-los. Assinale a alternativa que contém o método adequado para obtenção dos esforços internos em estruturas isostáticas. a. Método das forças. b. Método das seções. C. Método das integrais. d. Método dos deslocamentos. e. Método dos campos gravitacionais. A resposta correta é: Método das seções. 6/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 8 Incorreto Atingiu 0,00 de 0,05 Assinale a alternativa que contém os valores dos esforços cortantes que preenchem corretamente os quadros em branco do diagrama de esforços cortante. Dica: determine o diagrama de esforços cortantes para a grelha. 10 kN 3.00 F 15 kN 3.00 D 5 kN E A 3.00 40 C 300 3.00 B DV (kN) +10 +10 -2,5 -2,5 +20 +20 kN; +20 kN -5 kN; -15 kN; +20 kN; +20 kN C. -10 kN; -10 kN; -10 kN; +15 kN; +15 kN kN; -5 kN; -15 kN; +15 kN; +15 kN x e. -5 kN; -5 kN; -10 kN; +15 kN; +15 kN A resposta correta +15 kN; +15 kN 7/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Questão 9 Correto Atingiu 0,05 de 0,05 Assinale a alternativa que contém os valores dos esforços cortantes que preenchem corretamente os quadros em branco do diagrama de esforços cortante. Dica: determine o diagrama de esforços cortantes para o pórtico. Pórtico Diagrama Cortante (kN) 2000 A B 6.00 a. 100 40 60 kN. b. 80 kN, 50 60 C. 100 50 60 kN. d. 100 kN, 18,3 kN, -60 e. 100 18,3 -101,7 A resposta correta é: 100 18,3 -101,7 kN. Questão 10 Correto Atingiu 0,05 de 0,05 A Figura apresenta três pórticos isostáticos. Assinale a alternativa que contém a classificação adequada dos pórticos da Figura. a) b) c) a. (a) Quadro engastado e em balanço, (b) Quadro triarticulado, (c) Quadro biapoiado. b. (a) Quadro biapoiado, (b) Quadro engastado e em balanço, (c) Quadro triarticulado. C. (a) Quadro triarticulado, (b) Quadro biapoiado, (c) Quadro engastado e em balanço. d. (a) Quadro biapoiado, (b) Quadro triarticulado, (c) Quadro engastado e em balanço. e. (a) Quadro engastado e em balanço, (b) Quadro biapoiado, (c) Quadro triarticulado. A resposta correta é: (a) Quadro biapoiado, (b) Quadro engastado e em balanço, (c) Quadro triarticulado. Atividade anterior Slides Videoaula 4 8/914/06/24, 18:45 Avaliação - Unidade II: Revisão da tentativa Seguir para... Próxima atividade Videogula 1 Manter contato UNINGÁ https://www.uninga.br Mobile : 0800 800 5009 Baixar aplicativo https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=2938393&cmid=743314 9/9
