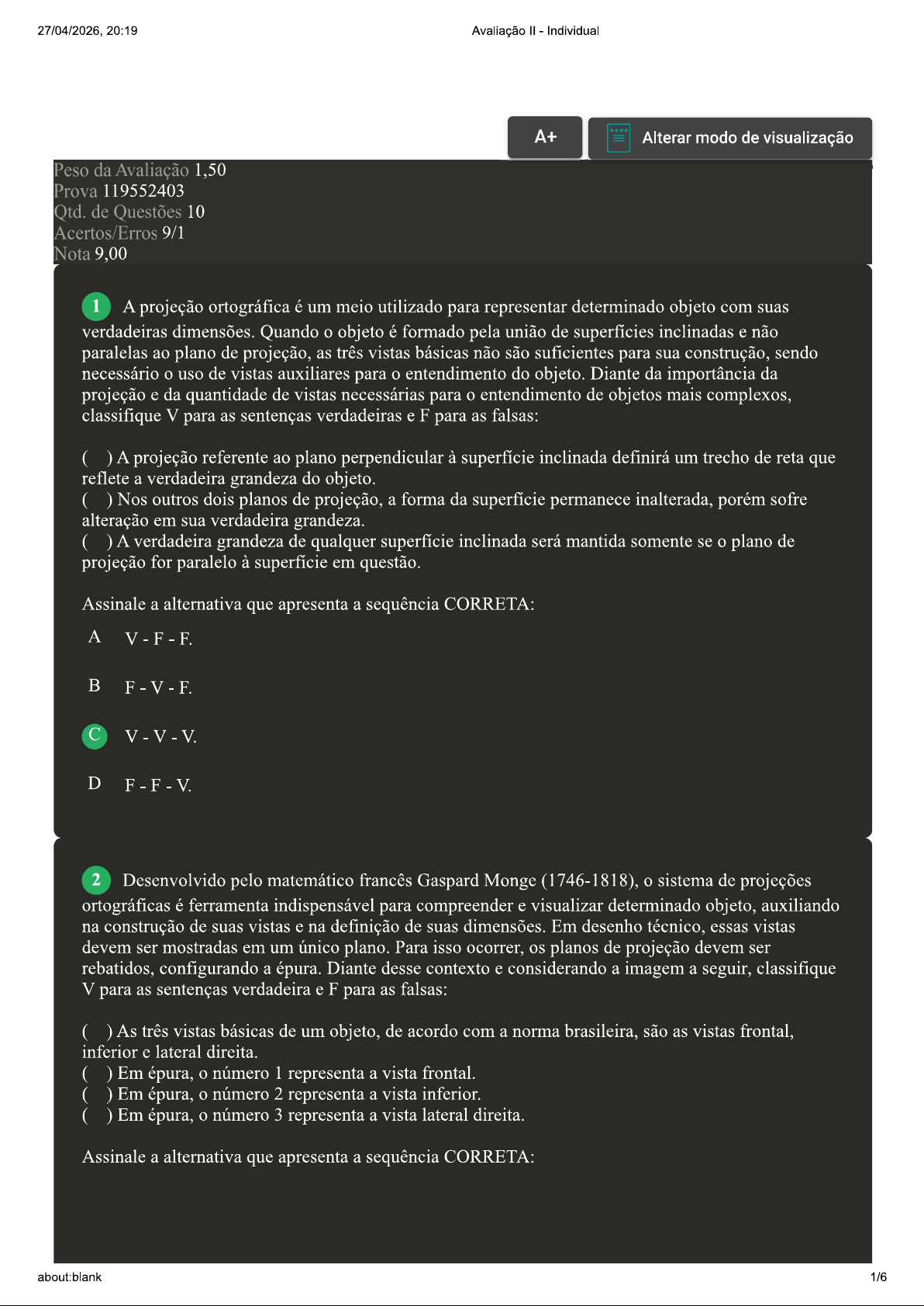

27/04/2026, 20:19 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 119552403 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 A projeção ortográfica é um meio utilizado para representar determinado objeto com suas verdadeiras dimensões. Quando o objeto é formado pela união de superfícies inclinadas e não paralelas ao plano de projeção, as três vistas básicas não são suficientes para sua construção, sendo necessário o uso de vistas auxiliares para o entendimento do objeto. Diante da importância da projeção e da quantidade de vistas necessárias para o entendimento de objetos mais complexos, classifique V para as sentenças verdadeiras e F para as falsas: A projeção referente ao plano perpendicular à inclinada definirá um trecho de reta que reflete a verdadeira grandeza do objeto. Nos outros dois planos de projeção, a forma da superfície permanece inalterada, porém sofre alteração em sua verdadeira grandeza. A verdadeira grandeza de qualquer superfície inclinada será mantida somente se o plano de projeção for paralelo à superfície em questão. Assinale a alternativa que apresenta a sequência CORRETA: A B D 2 Desenvolvido pelo matemático francês Gaspard Monge (1746-1818), o sistema de projeções ortográficas é ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando na construção de suas vistas e na definição de suas dimensões. Em desenho técnico, essas vistas devem ser mostradas em um único plano. Para isso ocorrer, os planos de projeção devem ser rebatidos, configurando a épura. Diante desse contexto e considerando a imagem a seguir, classifique V para as sentenças verdadeira e F para as falsas: ( ) As três vistas básicas de um objeto, de acordo com a norma brasileira, são as vistas frontal, inferior e lateral direita. ( ) Em épura, o número 1 representa a vista frontal. ( ) Em épura, o número 2 representa a vista inferior. ( ) Em épura, o número 3 representa a vista lateral direita. Assinale a alternativa que apresenta a sequência CORRETA: about:blank 1/627/04/2026, 20:19 Avaliação Individual FONTE DA IMAGEM: Disponível em: Acesso em: 30 mar. 2017. 1 3 2 A V-F-V-V. F-F-V-V. F-V-F-F. D V-V-F-F. 3 Um objeto qualquer, como uma peça industrial, tem o seu desenvolvimento iniciado com a concepção de um desenho à mão livre, sem maiores preocupações formais. Além disso, o traçado de projeções ortográficas, também à mão livre, serve para o amadurecimento de ideias, absorvendo opiniões de outros profissionais para o aperfeiçoamento do objeto. Sobre o desenho à mão livre, analise as sentenças a seguir: projetista deve evidenciar, com linhas tracejadas, as arestas invisíveis em cada vista. II- As linhas de guia, desenvolvidas no início do desenho, jamais devem ser apagadas pelo projetista. III- projetista deve conferir cuidadosamente o desenho resultante das projeções ortográficas. Assinale a alternativa CORRETA: A Somente a sentença I está correta. B As sentenças I e II estão corretas. As sentenças II e III estão corretas. D As sentenças I e III estão corretas. 4 [Laboratório Virtual Representação em épura] No Brasil, por norma, as vistas ortográficas devem ser sempre representadas em 1° diedro, conforme explorado no sumário teórico do experimento Representação em Épura. Diante desse contexto, classifique V para as sentenças verdadeiras e F para as falsas: A vista frontal é considerada a principal vista do objeto, com posição fixa no rebatimento dos planos de projeção. about:blank 2/627/04/2026, 20:19 Avaliação Individual ( ) A vista superior sempre será representada abaixo da vista frontal. ( ) A vista lateral esquerda sempre será representada à direita da vista frontal. Assinale a alternativa que apresenta a sequência CORRETA: A V-V-V. B D 5 Os elementos fundamentais do desenho, apesar de primários, contribuem para a formação do profissional de projetos, notadamente das áreas de engenharia e arquitetura, auxiliando no desenvolvimento e leitura de desenhos oriundos do sistema de projeções ortográficas. Com as vistas ortográficas, as perspectivas facilitam o entendimento espacial do objeto, sendo ferramentas fundamentais para os profissionais que atuam no desenvolvimento de setores produtivos como a indústria. Sobre o exposto, classifique V para as sentenças verdadeiras e F para as falsas: Os elementos básicos do desenho são as figuras geométricas planas, as formas regulares e as formas irregulares. A composição de um sólido geométrico é definida por faces, arestas e vértices. ( ) Formato, tamanho, cor e textura definem as características da matéria de toda e qualquer reta. ( ) Esfera, cubo e prisma são exemplos de sólidos geométricos. Assinale a alternativa que apresenta a sequência CORRETA: A F-F-V-V. B V-V-F-F. V-F-V-F. D F-V-F-V. 6 Sobre as projeções aplicadas ao desenho técnico, a representação do objeto deve prezar pela manutenção de sua verdadeira grandeza. Esta projeção é feita sobre o plano de projeções através de linhas projetantes, que são perpendiculares a este plano, havendo necessidade de mais de um plano de projeção para projetar um sólido geométrico. Diante dessas informações, como se chama esse tipo de projeção? A Projeção ascendente. B Projeção ortográfica. about:blank 3/627/04/2026, 20:19 Avaliação Individual Projeção paralela. D Projeção inclinada. 7 A perspectiva é um importante instrumento de projeto, já que facilita a visão espacial do objeto em um único plano. É através da perspectiva que as três dimensões deste objeto são representadas graficamente em um único plano, informando sua profundidade. Especificamente na área de engenharia, a perspectiva isométrica é uma das mais utilizadas para representar tridimensionalmente determinado objeto, principalmente devido à agilidade de construção e à eficiência no entendimento do objeto. No que se refere à perspectiva isométrica, analise as sentenças a seguir: I- A perspectiva isométrica desenvolve-se a partir da marcação das dimensões sobre três eixos a 120°. II- A perspectiva isométrica mantém as medidas reais ou proporcionais no comprimento, na largura e na altura do objeto representado. III- A vista frontal de determinado objeto preserva sua forma e dimensões, conforme projeção ortográfica, de onde partem linhas inclinadas em ângulos de 30°, 45° ou 60° para evidenciar a profundidade do objeto. Assinale a alternativa CORRETA: A Somente a sentença I está correta. As sentenças I e II estão corretas. Somente a sentença II está correta. D As sentenças I e III estão corretas. 8 A projeção ortográfica é um meio utilizado para representar determinado objeto com suas verdadeiras dimensões ou, em outras palavras, verdadeira grandeza. Quando o objeto é formado pela união de planos paralelos ao plano de projeção, o uso de três vistas tende a ser suficiente para sua construção, para seu entendimento. Sobre a importância da projeção ortográfica e sua relação com as vistas de, por exemplo, um paralelepípedo com sua maior dimensão paralela aos planos horizontal e vertical de projeção no 1° diedro, associe os itens utilizando o código a seguir: I- Preserva os mesmos comprimentos. II- Preserva as mesmas alturas. III- Preserva as mesmas larguras. ( ) Nas vistas lateral e superior. ( ) Nas vistas frontal e superior. ( ) Nas vistas frontal e lateral. Assinale a alternativa que apresenta a sequência CORRETA: A III II I. I II III. II I III. about:blank 4/627/04/2026, 20:19 Avaliação Individual D III I II. 9 A visão espacial proporcionada pela perspectiva, como instrumento de criação, é uma importante ferramenta de projeto para definir os detalhes construtivos daquilo que se pretende produzir. Assim, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade e particularidades construtivas. Sobre a importância da perspectiva para a produção em escala industrial, com base na imagem, analise as sentenças a seguir: I- A imagem apresenta uma perspectiva com dois pontos de fuga. II- A imagem apresenta uma perspectiva cavaleira. III- Os pontos de fuga da perspectiva cavaleira encontram-se na linha do horizonte. Assinale a alternativa CORRETA: FONTE DA IMAGEM: Disponível em: Acesso em: 10 abr. 2018. A As sentenças I e III estão corretas. B Somente a sentença II está correta. As sentenças II e III estão corretas. D Somente a sentença III está correta. Revisar Conteúdo do Livro 10 [Laboratório Virtual Representação em épura] A épura é muito utilizada nas engenharias e áreas afins em representações gráficas de projetos estruturais, arquitetônicos, hidrossanitários, elétricos, preventivos contra incêndio, dentre outros. Nesse contexto, assinale a alternativa CORRETA que apresenta um dos objetivos do experimento Representação em Épura: A Diferenciar as perspectivas com dois pontos de fuga de perspectivas com três pontos de fuga, identificando seus principais elementos. B Construir o sistema mongeano, baseado na representação de objetos em planos bidimensionais por meio de projeções. about:blank 5/627/04/2026, 20:19 Avaliação - Individual Familiarizar o acadêmico com o uso do compasso, utilizando-o na construção de ângulos e suas bissetrizes. D Definir o que são ângulos agudos, obtusos, retos, complementares e suplementares. Imprimir about:blank 6/6
