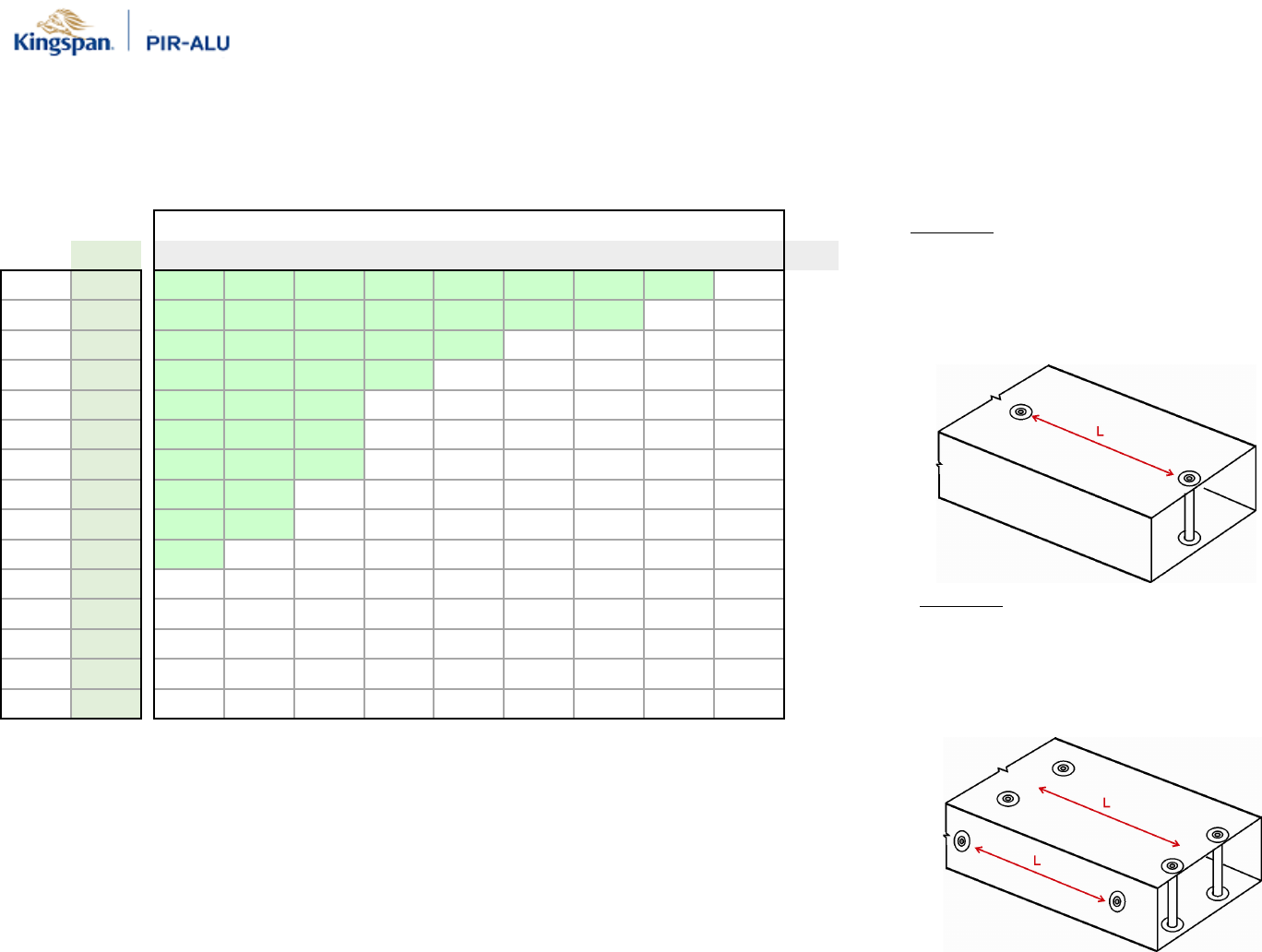

Tabela 1
Painel PIR ALU 20mm de espessura
EN 13403 clase R4 El =200.000 N/mm² Painel 20mm
TABELA PARA REFORÇOS (VALORES FIXOS)
DIMENSÃO DO DUTO EM ALTURA E LARGURA
Pa L (mm) 500 600 800 1.000 1.200 1.400 1.600 1.800 2.000 mm
50 1.900 1
75 1.600 1 1
100 1.400 1 1 1 1
150 1.100 1 1 1 1 1
200 900 1 1 1 1 1 2
250 800 1 1 1 1 2 2
300 800 1 1 1 1 2 2
350 700 1 1 1 1 2 2 2
400 700 1 1 1 1 2 2 2
500 600 1 1 1 1 2 2 2 3
600 500 1 1 1 1 2 2 3 3 3
700 500 1 1 1 1 2 2 3 3 3
800 400 1 1 1 2 2 3 3 4 4
900 400 1 1 1 2 2 3 3 4 4
1.000 400 1 1 1 2 2 3 3 4 4
Ejemplo #1:
Dimensión del Conducto: 1000x500mm
Presión: 600 Pa (2,4 iwc)
L: 900mm
No. de refuerzos en posición vertical (Anchura): 1
No. de refuerzos en posición horizontal (Altura): 0
Ejemplo #2:
Dimensión del Conducto: 1800x600mm
Presión: 1000 Pa (4,0 iwc)
L: 700mm
No. de refuerzos en posición vertical (Anchura): 2
No. de refuerzos en posición horizontal (Altura): 1
Tabela 2
Painel PIR ALU 30mm de espessura
EN 13403 clase R5 El =300.000 N/mm² Painel 30mm
TABELA PARA REFORÇOS (VALORES FIXOS)
DIMENSÃO DO DUTO EM ALTURA E LARGURA
Pa L (mm) 500 600 800 1.000 1.200 1.400 1.600 1.800 2.000 mm
100 1.900 1
200 1.600 1 1
300 1.300 1 1 1 1
400 1.100 1 1 1 1 1
500 1.000 1 1 1 1 1
600 900 1 1 1 1 1 2
700 900 1 1 1 1 2 2
800 800 1 1 1 1 2 2
900 700 1 1 1 1 2 2 2
1.000 700 1 1 1 1 2 2 2
1.100 500 1 1 1 2 2 2 3 3 4
1.200 500 1 1 1 2 2 3 3 3 4
1.300 450 1 1 2 2 3 3 3 4 4
1.400 450 1 2 2 3 3 3 3 4 4
1.500 400 2 2 3 3 3 3 4 4 4
Ejemplo #1:
Dimensión del Conducto: 1000x500mm
Presión: 600 Pa (2,4 iwc)
L: 900mm
No. de refuerzos en posición vertical (Anchura): 1
No. de refuerzos en posición horizontal (Altura): 0
Ejemplo #2:
Dimensión del Conducto: 1800x600mm
Presión: 1000 Pa (4,0 iwc)
L: 700mm
No. de refuerzos en posición vertical (Anchura): 2
No. de refuerzos en posición horizontal (Altura): 1
