Os Microinversores IQ 7+ Enphase™ de alta potência
para rede inteligente simplificam drasticamente o
processo de instalação e proporcionam a mais alta
eficiência do sistema.
Parte do Sistema Enphase IQ e os microinversores IQ
7+ são integrados ao Enphase IQ Envoy™ e ao software
de monitoramento e análise Enphase Enlighten™.
Os microinversores da série IQ dão continuidade aos
padrões de confiabilidade estabelecidos pelas gerações
anteriores e passaram por mais de um milhão de horas
de testes em operação, permitindo à Enphase a oferta
de uma garantia líder do setor de até 20 anos.

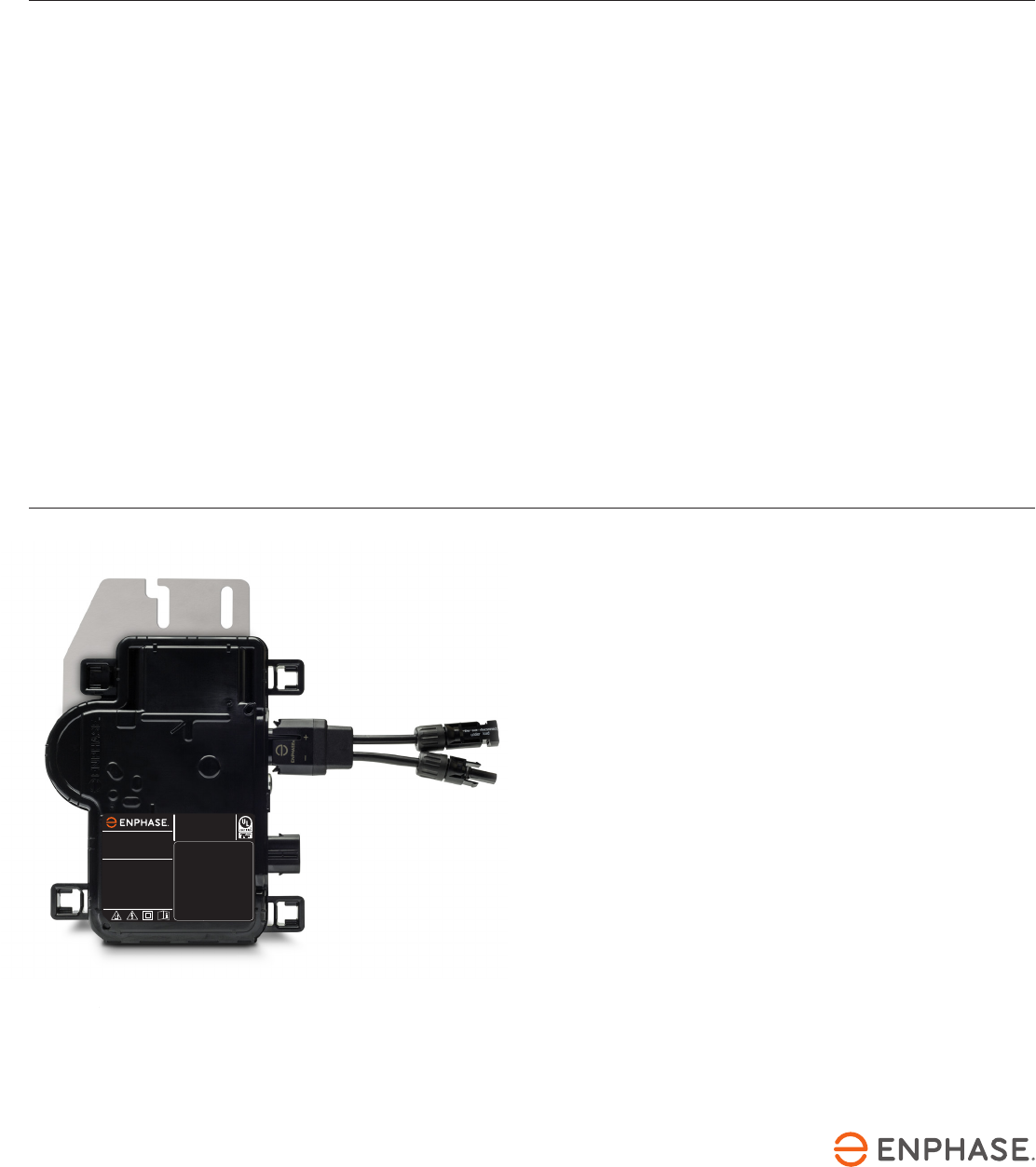

Microinversores
Enphase IQ 7+
Para saber mais sobre as soluções da Enphase, acesse enphase.com
Ficha técnica
Microinversores Enphase
Região: BRASIL
Fácil de instalar
• Leve e simples
•	 Instalação	mais	rápida	com	cabeamento	de	dois	fios	aprimorado
e mais	leve
• Em conformidade com as normas de desligamento rápido integrado
(NEC 2014 e 2017)
Produtivo	e	confiável
• Otimizado para módulos de alta potência de 60 células/120 half-cell
e 72 células/144 half-cell*
• Mais de um milhão de horas de testes
• Revestimento com isolamento duplo Classe II
•	 Certificação	UL
Pronto para rede inteligente
• Em conformidade com suporte avançado de rede e com requisitos
de ride-through para tensão e frequência
• Atualiza remotamente para responder às mudanças de requisitos
da rede
•	 Configurável	para	vários	perfis	de	rede
• Atende às normas ABNT NBR 16149, 16150 e 62116
 * O microinversor IQ 7+ é necessário para os módulos de 72 células/144 half-cell.
NOTES:
1. MATERIAL: 3M 7871 (.002 in) THICK HEAVY COAT GLOSS RADIANT,
3M ADHESIVE - 350 HIGH BONDING ACRYLIC ADHESIVE WITH KRAFT LINER.
2. COLOR: BACKGROUND: BLACK C (MATTE ONLY)
TEXT AND GRAPHICS: WHITE AND PMS 1665
3. COMPLETED LABELS TO BE PACKAGED WITH PART NUMBER AND REVISION,
MFG CODE AND DATE.
4. SUBMIT ALL ARTWORK PROOFS FOR APPROVAL PRIOR TO PRINTING.
5 ALL DIMENSIONS ARE IN MILLIMETERS
TOLERANCES: +/- 0.2mm
 +/- 1°
01 INITIAL RELEASE; ECO-005512 28Jul21
S. FOOTE 28JUL21
780-00731
1 1
Hornet, IQ 7+ BR, Main Rating Label
01
D
C
B
A
B
A
1345678
12345678
1420 N. McDowell Blvd.
PETALUMA, CA 94954
(707) 763-4784
The information contained in this document is the
proprietary and confidential information of ENPHASE
ENERGY, Inc.. You will not provide, make available
or disclose (or use for any purpose other than that
contemplated by this document) any such information
to any other party without the express, written consent
of ENPHASE ENERGY, Inc.
D
C
SIZE
SHEET OF
REVDRAWING NO.
2
DWN BY
ENGR
MFG TITLE
THIRD ANGLE PROJECTION
3D MODEL
REVISIONS
REV DESCRIPTION CHKD DATE
APPROVALS DATE
B
DO NOT SCALE THIS DRAWING
B.Brown
Este dispositivo está em conformidade com a parte
15 das regras da FCC. A operação está sujeita às
 duas condições a seguir: (1) Este dispositivo não
pode causar interferência eletromagnética. (2) Este
dispositivo deve absorver qualquer interferência
eletromagnética.
CUIDADO: RISCO DE CHOQUE.
A GARANTIA ANULARÁ SE A TAMPA FOR REMOVIDA.
NÃO ABRA O PRODUTO CONSULTE O SERVIÇO DE
MANUTENÇÃO QUALIFICADO.
 PERIGO DE CHOQUE ELÉTRICO:
OS CONDUTORES CC DESSE SISTEMA FOTOVOLTAICO NÃO
SÃO ATERRADOS E PODEM ESTAR ENERGIZADOS.
AS FONTES DE TENSÃO CA E CC SÃO CONECTADAS A ESTE
APARELHO.
ISOLAR AS DUAS FONTES ANTES DE QUALQUER
INTERVENÇÃO.
OS CABOS DE CORRENTE CONTÍNUA ESTÃO SOBRE TENSÃO
QUANDO OS MÓDULOS FOTOVOLTAICOS ESTÃO EXPOSTOS
À LUZ.
SUPERFÍCIE QUENTE: PARA REDUZIR O RISCO DE
QUEIMADURAS, NÃO TOCAR.
Inversor interativo ongrid
Para informações sobre as patentes Enphase, consulte:
http://enphase.com/company/patents/
IQ 7+
+/- 0.85
16 - 60V
15A
12A
220 / 240V
1.32 / 1.21A
60Hz
290VA
-40°C to +65°C
IP67
 Faixa do Fator de Potência:
Faixa de Tensão de entrada (CC):
Corrente máx. de curto-circuito na entrada (CC):
Corrente máx. contínua na entrada (CC):
Tensão de saída (CA):
Corrente de saída (CA):
Frequência de saída (CA):
Potência máx. contínua na saída (CA):
Temperatura de funcionamento:
Grau de proteção:
UL1741 SA Compliant | Montado no Mexico
Equipamento fotovoltaico de desligamento rápido
NEC 690.12 e C22.1-2015 Regra 64-218
1. Nenhuma relação CC/CA exigida. Consulte a calculadora de compatibilidade em https://enphase.com/en-us/support/module-compatibility.
2. O intervalo de tensão nominal pode ser estendido além da nominal, se exigido pela concessionária de energia.
3. Os limites podem variar. Consulte os requisitos locais para definir o número de microinversores por derivação em sua área.
Para saber mais sobre as soluções da Enphase, acesse enphase.com
© 2021 Enphase Energy. Todos os direitos reservados. Enphase, o logotipo da Enphase, Enphase IQ 7, Enphase IQ 7+, Enphase IQ Battery,
Enphase Enlighten, Enphase IQ Envoy e outras marcas comerciais ou nomes de serviços são marcas comerciais da Enphase Energy, Inc. 09-03-2021
DADOS DE ENTRADA (CC) IQ7PLUS-72-2-US
Pares de módulos normalmente utilizados¹ 235 W - 440 W +
Compatibilidade de módulos Módulos PV de 60 células/120 half-cell e 72 células/144 half-cell
Tensão máxima de entrada em CC 60 V
Tensão de rastreamento de máxima potência 27 V - 45 V
Intervalo de operação 16 V - 60 V
Tensão de inicialização mínima/máxima 22 V/60 V
Corrente máxima de curto-circuito CC (Isc módulo) 15 A
Classe de proteção contra sobretensão (DPS CC) II
Corrente de retroalimentação da entrada CC 0 A
Configuração	da	matriz	PV Arranjo 1 x 1 não aterrado; sem necessidade de proteção adicional do lado CC; a proteção do lado CA requer no
máximo	20	A	por	circuito	de	ramificação
DADOS DE SAÍDA (CA) Microinversor IQ 7+
Potência de pico na saída 295 VA
Potência máxima contínua na saída 290 VA
Faixa de tensão nominal (fase-fase)² 220 V/198 -
242 V
Corrente máxima contínua na saída 1,32 A (220 V)
Frequência nominal 60 Hz
Intervalo de frequência estendido 47 - 68 Hz
Corrente de falta de curto-circuito CA ao longo de 3
ciclos
5,8 Arms
Máximo de unidades em uma derivação de 20 A3 12 (220 VAC)
Classe de proteção contra sobretensão (DPS CA) III
Corrente de retroalimentação na entrada CA 18 mA
Configuração	do	fator	de	potência 1,0
Fator de potência (ajustável) 0,85 adiantado ... 0,85 atrasado
EFICIÊNCIA 220 V
Eficiência	de	pico 97,5 %
Eficiência	ponderada	CEC 97,0%
DADOS MECÂNICOS
Intervalo de temperatura ambiente -40 °C a +65 °C
Intervalo de umidade relativa 4% a 100% (condensação)
Tipo de conector MC4	(ou	Amphenol	H4	UTX	com	adaptador	Q-DCC-5	adicional)
Dimensões (AxLxP) 212 mm x 175 mm x 30,2 mm (sem suporte)
Peso 1,08 kg (2,38 lbs)
Resfriamento Convecção natural – sem ventiladores
Aprovado para locais úmidos Sim
Grau de poluição PD3
Revestimento Revestimento polimérico com isolamento duplo e resistente à corrosão Classe II
Grau	de	proteção	/	classificação	de	exposição	UV NEMA Type 6
RECURSOS
Comunicação Comunicação via rede elétrica (PLC)
Monitoramento Opções de monitoramento Enlighten Manager e MyEnlighten.
Ambas as opções requerem a instalação de um Enphase IQ Envoy.
Meios de desconexão Os	conectores	CA	e	CC	foram	avaliados	e	aprovados	pela	UL	para	uso	como	desconexão	de	interrupção
de carga	exigida	pelo	NEC	690.
Conformidade Regra	21	da	CA	(UL	1741-SA)
UL	62109-1,	UL1741/IEEE1547,	FCC	Parte	15	Classe	B,	ICES-0003	Classe	B,
CAN/CSA C22.2 Nº 107.1-01
ABNT NBR 16149:2014, ABNT NBR 16150:2013, ABNT NBR IEC 62116:2012
Este	produto	é	certificado	pela	UL	como	equipamento	fotovoltaico	de	desligamento	rápido	e	está	em
conformidade com NEC 2014, NEC 2017 e NEC 2020 seção 690.12 e Regra C22.1-2015 64-218 Desligamento
rápido de sistemas fotovoltaicos, para condutores CA e CC, quando instalado de acordo com as instruções do
fabricante.
Microinversores Enphase IQ 7+
