Resumo A013
-> Áreas Classificadas
Áreas classificadas são espaços ou regiões tridimensionais nas quais a probabilidade da
presença de uma atmosfera explosiva exige que sejam tomadas precauções especiais para a
construção, instalação e utilização de equipamentos elétricos.
Atmosfera explosiva: é a mistura do ar com substâncias inflamáveis na forma de gás, vapor,
poeira ou fibra, na qual, após a ignição, ocorre a explosão.
Segmentos sujeito a risco de explosão: Indústria química, Empresas de pintura, Aterros
sanitários e engenharia civil, Empresas de distribuição de gás.
Ponto de Fulgor (“Flash-Point”): Menor temperatura na qual um líquido libera vapor em
quantidade suficiente para formar mistura inflamável.
Atmosferas explosivas: Misturas de substâncias inflamáveis ou combustíveis com o ar (gás,
vapor, poeira ou fibras) que, após a ignição, podem sustentar uma explosão.
Áreas Classificadas: Locais onde a presença de atmosferas explosivas é frequente ou provável,
exigindo normas específicas para fabricação, instalação, inspeção e manutenção de
equipamentos à prova de explosão (“Ex”).

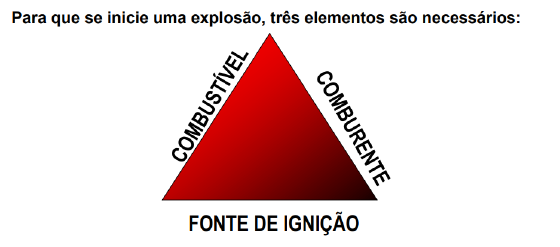

Fonte de ignição: é o equipamento.
Equipamento à Prova de Explosão “Gás” – Ex d
Equipamento de Segurança Intrínseca “Gás” e “Poeira” – Ex i




Classificação de Equipamentos para Atmosferas Explosivas
• Grupo I: Equipamentos para operação em minas subterrâneas.

• Grupo II: Equipamentos para atmosferas explosivas de gases e vapores em indústrias
de superfície, subdivididos em:
o IIA: Menos perigoso
o IIB: Periculosidade intermediária
o IIC: Mais perigoso

• Grupo III: Equipamentos para atmosferas explosivas de poeiras e fibras em indústrias
de superfície, subdivididos em:
o IIIA: Poeiras menos perigosas
o IIIB: Poeiras de risco intermediário
o IIIC: Poeiras altamente combustíveis





Ex marcação:





Resumo – Tipos de Proteção para Atmosferas Explosivas
Prova de Explosão (Ex d): Invólucro robusto que suporta explosões internas sem romper e
impede a propagação dos gases quentes. Aplicado em motores, disjuntores e luminárias.
Segurança Aumentada (Ex e): Construção que evita arcos, centelhas e superaquecimento, com
alto grau de proteção (IP). Usado em terminais, motores e transformadores.
Encapsulamento (Ex m): Resina isolante evita ignição por centelhas ou calor. Aplicado em
circuitos impressos. Ex ma pode ser usado em zona 0.
Pressurização (Ex p): Mantém pressão positiva interna com ar limpo ou gás inerte para evitar
entrada de mistura explosiva. Aplicado em zonas 1 e 2.
Eletricidade Estática: Pode causar ignição. Deve ser dissipada por aterramento, especialmente
em equipamentos metálicos.
Invólucro à Prova de Explosão (Ex d): Confina explosões internas e resfria gases antes da
liberação, impedindo propagação para o ambiente.
Comprimento de junta: menor caminho através de uma junta à prova de explosão do interior
para o exterior de um invólucro.
MESG (Maximum Experimental Safe Gap): Distância máxima em um invólucro à prova de
explosão que impede a propagação da chama, determinando a periculosidade da mistura
explosiva.
Junta à Prova de Explosão: Conexão entre partes de um invólucro que impede a propagação
de uma explosão interna. Flangeada – Roscada – Selada – Serrilhada
Segurança Intrínseca Ex i: Consiste em limitar a energia dos circuitos, de forma que, em
operação normal ou até mesmo com falhas, os circuitos não consigam causar a ignição de uma
dada mistura explosiva.
Vantagens:
- Manutenção sob voltagem sem cuidados especiais
- Proteção para pessoas pois só há baixas tensões e correntes
- Favorável devido à não necessidade de construções caras
- Simples. Não são aceitos dispositivos armazenadores de energia
- Permanência segura, mesmo depois de graves falhas
- Único método de proteção aceito em Zona 0 (hoje Ex ma também)
Importância do Diodo na Segurança Intrínseca (Ex i)
Na proteção Ex i, que limita energia para evitar ignição, o estudo de falhas é essencial para
garantir a segurança. Em caso de defeito, como falha na isolação do transformador, a tensão
pode ultrapassar os limites seguros. Para mitigar esse risco, diodos Zener redundantes são
usados como limitadores de tensão, garantindo que a energia não exceda níveis perigosos e
evitando faíscas em áreas classificadas.





Nível de proteção:
Nível de proteção ia: Equipamento intrinsecamente seguro incapaz de provocar a ignição da
atmosfera explosiva em operação normal e com a aplicação de até duas falhas contáveis, além
das falhas não contáveis que conduzem à condição mais crítica (Utilização possível em Zonas 0,
1 e 2).
Nível de proteção ib: Equipamento intrinsecamente seguro incapaz de provocar a ignição da
atmosfera explosiva em operação normal e com a aplicação de uma falha contável, além das
falhas não contáveis que conduzem à condição mais crítica. (Utilização possível em Zonas 1 e
2).
Nível de proteção ic: Equipamento intrinsecamente seguro incapaz de provocar a ignição da
atmosfera explosiva em operação normal (Utilização possível em Zona 2).

ATEX: Certificação obrigatória para comercialização de produtos em atmosferas explosivas na
Europa. Realizada por organismos independentes, aceita relatórios de ensaios de laboratórios
internacionais.
IECEx: Sistema internacional que facilita o comércio de equipamentos para atmosferas
explosivas, mantendo altos padrões de segurança. A principal vantagem é redução de custos e
tempo de certificação, especialmente para indústrias menores.

-> Certificação
A certificação de produtos, processos, serviços, sistemas de gestão e pessoal é realizada por
uma organização independente e acreditada. Pode ser compulsória ou voluntária.
Certificação Compulsória: Determinada pelo governo, aplica-se a produtos e serviços
relacionados a saúde, segurança e meio ambiente.
Certificação Voluntária: Decisão do solicitante para garantir conformidade com normas
técnicas. O fabricante comprova a qualidade do produto, criando um diferencial competitivo. É
essencial para fornecedores que desejam comercializar produtos internacionalmente,
atendendo às exigências do mercado e sistemas regulamentadores.



Princípios Fundamentais do REACH:
No data, no market: Proibição do uso de substâncias químicas não registradas ou sem autorização da
ECHA (Agência Europeia de Produtos Químicos).
Princípio de precaução: A empresa é responsável por avaliar e gerenciar os riscos dos produtos químicos
e fornecer informações de segurança.
Rastreabilidade e comunicação: Todos na cadeia de suprimento devem comunicar e compartilhar
informações de segurança necessárias.

Marcação CE:
Declaração do fabricante de que o produto atende às diretivas europeias de saúde, segurança e
proteção ambiental.
Permite a comercialização do produto no Espaço Econômico Europeu (EEE) e assegura sua livre
circulação dentro da União Europeia.
Possibilita a retirada de produtos não conformes por consumidores e autoridades.
Para instrumentos industriais, as diretivas incluem Compatibilidade Eletromagnética (EMC) e Baixa
Tensão (LVD).
Obrigatória para produtos comercializados no EEE, independentemente do local de fabricação.

-> MARCAS UL: UL
 Listing Mark: marca de conformidade que indica que o produto completo (com todos os seus
componentes) está em conformidade com os requisitos especificados para o mesmo nos EUA,
no que diz respeito a segurança. Entre as marcas de conformidade da UL, essa é a mais
comum.
Classification Mark: marca de conformidade para produtos que tenham propriedades
específicas como, por exemplo, uma condição especial ou limitada para o uso.
Recognized Component Mark: marca que indica a conformidade aos requisitos especificados
nos EUA apenas para o componente marcado.





-> EMC
Compatibilidade Eletromagnética EMC - é a capacidade entre dois dispositivos, eletrônicos ou
elétricos, deoperarem em um determinado ambiente, cada um gerando perturbações
eletromagnéticas de forma distinta, manterem-se dentro de padrões aceitáveis de operação.
Interferência eletromagnética EMI - pode ser qualquer perturbação eletromagnética que
possa interromper, obstruir ou degradar o desempenho de um equipamento.

-> SIL
SIL (Nível de Integridade de Segurança):
O SIL é uma medida que avalia a confiabilidade de sistemas de segurança em processos
industriais, com o objetivo de reduzir riscos e prevenir falhas. Ele é atribuído com base no
desempenho do sistema e sua capacidade de mitigar riscos de acidentes.
Quanto maior o SIL, maior a segurança que o sistema oferece. Existem 4 níveis de SIL (SIL 1 a
SIL 4), sendo o SIL 4 o mais alto, indicando a maior confiabilidade e segurança.
Resumo:
• O que é: Medição da confiabilidade de sistemas de segurança.
• Para que serve: Minimizar riscos e falhas em processos industriais.

Quanto maior o SIL, maior a segurança que o sistema oferece. Existem 4 níveis de SIL (SIL 1 a
SIL 4), sendo o SIL 4 o mais alto, indicando a maior confiabilidade e segurança.


Importância dos testes:
Se um SIS não for testado, a probabilidade de falha tende a 1.0 com o tempo.
Testes periódicos mantêm a probabilidade de falha dentro do limite desejável. Portanto, existe
uma relação entre SIL e Manutenção Preventiva de Sistemas de Segurança.
