Resistencia dos materiais 2

Prévia do material em texto

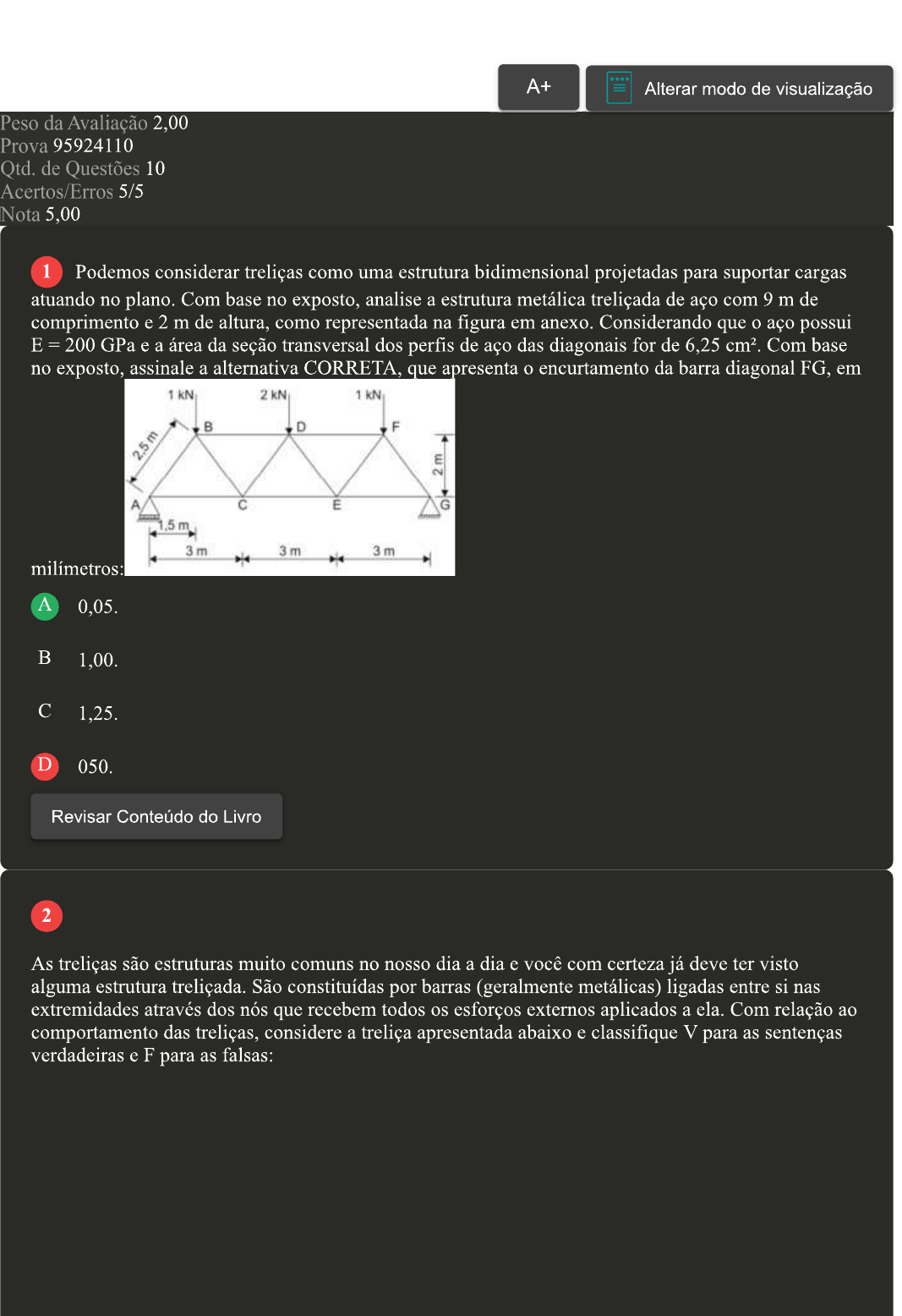

A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 95924110 Qtd. de Questões 10 Acertos/Erros 5/5 Nota 5,00 1 Podemos considerar treliças como uma estrutura bidimensional projetadas para suportar cargas atuando no plano. Com base no exposto, analise a estrutura metálica treliçada de aço com 9 m de comprimento e 2 m de altura, como representada na figura em anexo. Considerando que aço possui E = 200 GPa e a área da seção transversal dos perfis de aço das diagonais for de 6,25 Com base no exposto, assinale a alternativa CORRETA, que apresenta o encurtamento da barra diagonal FG, em 2 kN 1 kN B D F E A C E G 1,5 m 3 m 3 E m milímetros: A 0,05. B 1,00. C 1,25. D Revisar Conteúdo do Livro 2 As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças verdadeiras e F para as falsas:40 kN 40 kN Q5 m 0,5 m B C 0,5 m E A + F O valor do esforço para a barra AB é de -80 kN. O valor do esforço para a barra ED é de -40 kN. Essa treliça é internamente isostática. Assinale a alternativa que apresenta a sequência CORRETA: A F V - F. B V - F V. C D Revisar Conteúdo do Livro 3 Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio fixo. Considere ainda que essa treliça possui 16 nós e 29 barras. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Essa treliça é internamente hipostática. ) Essa treliça é internamente isostática. ( ) A treliça mencionada possui grau de estaticidade total é igual a 5. Assinale a alternativa que apresenta a sequência CORRETA: A V - F V.B C F - F - V. D Revisar Conteúdo do Livro 4 Estruturas treliçadas são muito comuns no nosso dia a dia. A treliça isostática, apresentada na figura em anexo, possui um apoio de 1° gênero em A e outro de em B. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Na barra AC, não existe esforço normal. ( ) O esforço normal na barra AC é de 10 kN de tração. ( ) O esforço normal na barra AC é de 10 kN de compressão. D 10 kN E A B C 2 m 2 m 20 kN Assinale a alternativa que apresenta a sequência CORRETA: A V - V - F. B V F - V. C F - F V. D 5 Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio fixo. Considere ainda que essa treliça possui 8 nós e possui 13 barras. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas:Para que uma estrutura treliçada seja considerada isostática, a soma do número de barras e número de reações deve ser duas vezes maior que número de nós. Assinale a alternativa que apresenta a sequência CORRETA: A V F - F. B C - D - - Revisar Conteúdo do Livro 6 Uma haste presa em uma parede é apresentada na figura em anexo. Considere diâmetro da haste de 10 mm e que há uma força de 10 kN atuando sobre ela. Com base no exposto, analise as sentenças a seguir: I- A tensão de cisalhamento medida no ponto d é de 63,66 MPa. II- A tensão de cisalhamento medida no ponto d é de 127,32 MPa. III- Se aumentarmos diâmetro da haste, aumentaremos a tensão de cisalhamento atuante no ponto d. Assinale a alternativa CORRETA: 20mm 40mm Acesso em: 19 jul. 2021. 10 kN A Somente a sentença I está correta. B As sentenças II e III estão corretas. C As sentenças I e III estão corretas. D Somente a sentença II está correta.7 Em engenharia, uma treliça é uma estrutura composta unidades triangulares construídas com elementos retos cujas extremidades são ligadas em pontos. Com relação ao sistema estrutural treliçado, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Para que uma treliça se comporte na prática como previsto teoricamente, todas as cargas precisam ser aplicadas nos nós ( ) O método dos nós é um método de resolução natural que consiste em estudar equilíbrio em cada nó isolado, marcar as forças exteriores e os esforços normais das barras. ( ) Treliça é uma estrutura composta de elementos esbeltos, unidos uns aos outros por meio de rótulas nas suas extremidades, denominadas de antinós. Assinale a alternativa que apresenta a sequência CORRETA: A B C D 8 A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se coeficiente de segurança utilizado for de 4 e limite de escoamento cisalhante do rebite é 500 MPa. Com base no exposto, analise as sentenças a seguir: I- O diâmetro mínimo é de 2,91 mm. II- O diâmetro mínimo é de 11,28 mm. III- O diâmetro mínimo é de 13,03 mm. IV- O diâmetro mínimo é maior que 14 mm. F = N Assinale a alternativa CORRETA: A Somente a sentença II está correta. B Somente a sentença III está correta. C Somente a sentença IV está correta. D Somente a sentença I está correta. Revisar Conteúdo do Livro 9 Uma peça de concreto cilíndrica, de 10 cm de diâmetro e 20 cm de altura, foi ensaiada por compressão axial. Como resultado deste ensaio, foi possível observar uma carga de ruptura de 18,05toneladas. Com base na resistência à compressão do concreto, em MPa, assinale a alternativa CORRETA: A 34. B 13. C 23. D 28. 10 A figura em anexo apresenta um conjunto é composto por uma haste CB de aço com módulo de elasticidade de 200 GPa, e uma haste BA de alumínio com módulo de elasticidade de 68,9 GPa, cada uma com diâmetro de 25 mm. Para A se deslocar 2 mm para a direita e B se deslocar 0,5 mm para a esquerda quando as cargas forem aplicadas P1 e P2. O comprimento de cada segmento antes do alongamento é mostrado na figura. Despreze tamanho das conexões em B e C e considere que elas são rígidas. Com base no exposto, analise as sentenças a seguir: I- O valor de P1, em kN, é de aproximadamente 70,5. O valor de P2, em kN, é de aproximadamente 152,3. O valor de P2, em kN, é de aproximadamente 92,5. C B A P2 0,6 m 1,2 m FONTE: HIBBELER, R C. Resistência dos Materiais. 7. ed. Pearson Education do Brasil, 2009. p. 92. Assinale a alternativa CORRETA: A As sentenças I e II estão corretas. B Somente a sentença III está correta.C As sentenças III estão corretas. D Somente a sentença II está correta. Imprimir
