BOLETIM INFORMATIVO OPERACIONAL
SDCD – TELAS DE ALTA PERFORMANCE
EDIÇÃO Nº 03 | MARÇO - 2025 | VOLUME 03









O SDCD foi desenvolvido para substituir os controladores analógicos
dedicados ao controle de processos industriais e, ao mesmo tempo, permitir
aos operadores uma melhor visualização da operação da unidade, podendo
controlá-la melhor. O SDCD se compõe de três elementos básicos: a interface
com o processo, (integrando os controladores e unidade de aquisição de
dados), a Interface-Homem-Máquina (IHM) e a via de dados (Data Highway)
que interliga as primeiras.
O SDCD / DCS contempla uma maneira padronizada de trabalhar, sempre
baseada em normas internacionais. Entre elas, podemos citar: padrões de
tela de operação, a designação da instrumentação de campo, a normatização
do sistema de alarmes e segurança, lógicas de controle padronizadas, entre
outros recursos muito importantes para a melhoria da rotina.

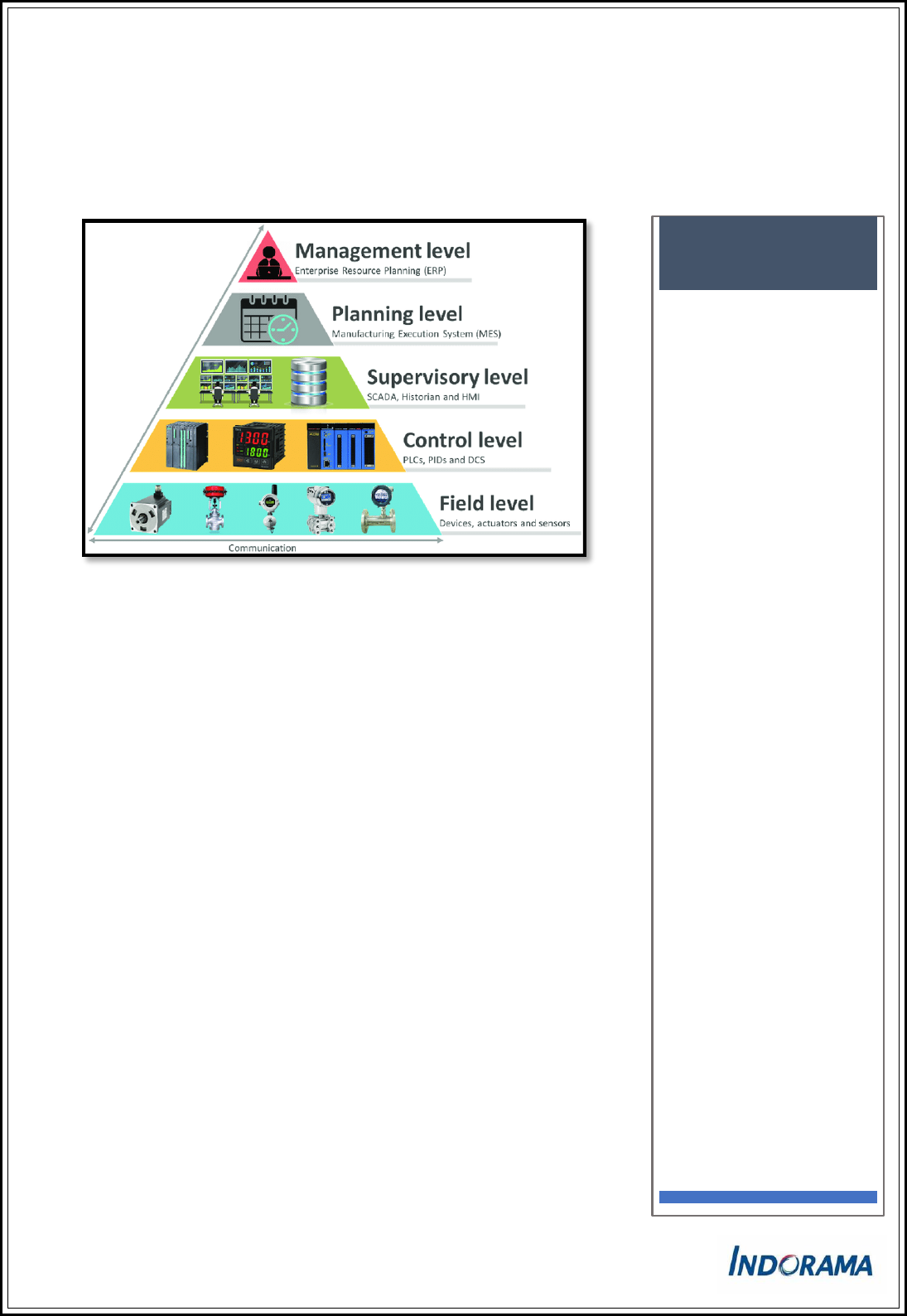

O DCS é composto por um conjunto integrado de dispositivos como sensores
e atuadores, interface de redes de chão de fábrica e homem-
máquina, unidades remotas, estações de controle de processo,
controladores e instrumentação de campo.
Na parte dos programas, ainda temos os softwares supervisórios, que são
usados para operação e controle da planta industrial, e os softwares
historiadores, que fazem todo o registro histórico do processo. Além disso, o
DCS melhora a familiaridade dos usuários com os equipamentos em razão da
integração e da padronização.



Você sabia?
O sistema digital
de controle
distribuído (SDCD
ou DCS) é um
sistema de
controle industrial
microprocessado,
criado inicialmente
para efetuar
especificadamente
o controle das
variáveis
analógicas, e foi
sendo expandido
em suas aplicações
até abranger
praticamente
todas as aplicações
de controle usuais,
incluindo-se as
variáveis discretas,
o controle de
bateladas, controle
estatístico de
processo, geração
de relatórios etc.
ISA - International Society of Automation
A ISA é uma associação profissional sem fins lucrativos que estabelece normas e padrões para
profissionais de engenharia e de tecnologia que trabalham para a melhoria de gestão, segurança
operacionais e segurança cibernética de sistemas de controle e de automação usados na indústria e
em infraestruturas críticas.

O Grupo Standards da ISA Distrito 4 / Brasil é formado por profissionais de instrumentação e
automação, especialistas em normas da ISA, que se reúnem para criar conteúdo local das normas
para promover, divulgar e esclarecer dúvidas para os profissionais das indústrias no Brasil.








PRINCIPAIS OBJETIVOS:
• A IHM, juntamente ao Sistema de Alarmes, pode se tornar mais uma camada de proteção e
resposta às condições anormais do processo.
• A IHM é o centro de informações e ponto de tomada de decisões, portanto, a gestão
adequada é fundamental para garantir seu desempenho e confiabilidade.





IHM’S DE ALTA PERFORMANCE




























Nas salas de controle antigas:

• O número de variáveis controladas e monitoradas era limitado;
• Tínhamos somente os alarmes necessários para o funcionamento da planta;
• Qualquer modificação ou implementação eram extremamente trabalhosas;
• Tínhamos poucas cores em função das tecnologias existentes;
• Com poucas informações, era mais fácil de organizar e gerenciar;

Nas salas de controle atuais:

• O número de variáveis controladas e monitoradas é praticamente ilimitado;
• Temos alarmes ilimitados e, com isso, muitos são desnecessários;
• As modificações são mais fáceis e, com isso, existem alguns exageros;
• Utilizamos muitas cores, o que dificulta algumas percepções e diagnósticos;
• Com o excesso de informações, fica mais difícil de organizar e gerenciar;

Nas novas salas de controle:



Reatores a
Filme -SZ
• Fatores Humanos/ Ergonomia:
densidade de informações, uso de
cores, animação de objetos,
alarmes sonoros etc. Podem ser
atrativos para os olhos a fim de
entretenimento, em telas de
controle devem ser utilizados
com critério ou até eliminado de
telas de operação.
• Padronização de cores: tons de
cinza para objetos em geral, uso
de cores como vermelho,
amarelo, azul e verde somente
para enfatizar situações.
ISA 18:2 GESTÃO DE ALARMES

• Definição de alarme:
Definição ISA-18.2: “Um alarme é um sinal sonoro e/ou visual que indica ao operador uma
falha no equipamento, desvio no processo ou condição anormal que requer uma ação”.

• Qual a importância dos alarmes:
✓ Chamar a atenção dos operadores para parâmetros operacionais.
✓ Lembrar quais ações deverão ser tomadas em tempo hábil para evitar acidentes.

• Por que a monitoração contínua de alarmes é importante?
✓ Condição de sensores e do processo pode se deteriorar ao longo do tempo,
ocasionando um aumento na quantidade de alarmes.
✓ Verificar se as etapas de projeto, implementação, racionalização, operação e
manutenção foram satisfatórias.
✓ Determinar quando uma ação corretiva é necessária.
✓ Identificar oportunidades de melhoria.
✓ Métricas podem ser utilizadas em conjunto com outros indicadores para
determinar o desempenho geral da planta.
Sistemas de alarmes ineficientes são frequentemente mencionados como um
fator causador de acidentes.
