TÉCNICO EM ELETROELETRÔNICA ELETRICIDADE 1
Situação de aprendizagem 5: Verificando e corrigindo valores em máquinas CA
Desafio 5.3: Calculando o fator de potência
ATIVIDADE INDIVIDUAL
O objetivo deste desafio é identificar e explicar o significado da grandeza que está
sendo medida pelo instrumento de medição, cujo formato é mostrado visualmente.
Você usará 3 conjuntos de instrumentos para medir as grandezas. Lembre-se que
você havia encontrado o seguinte contexto: 2 instrumentos estavam já instalados e
sem identificação. O terceiro estava montado no local, porém não estava funcionando.

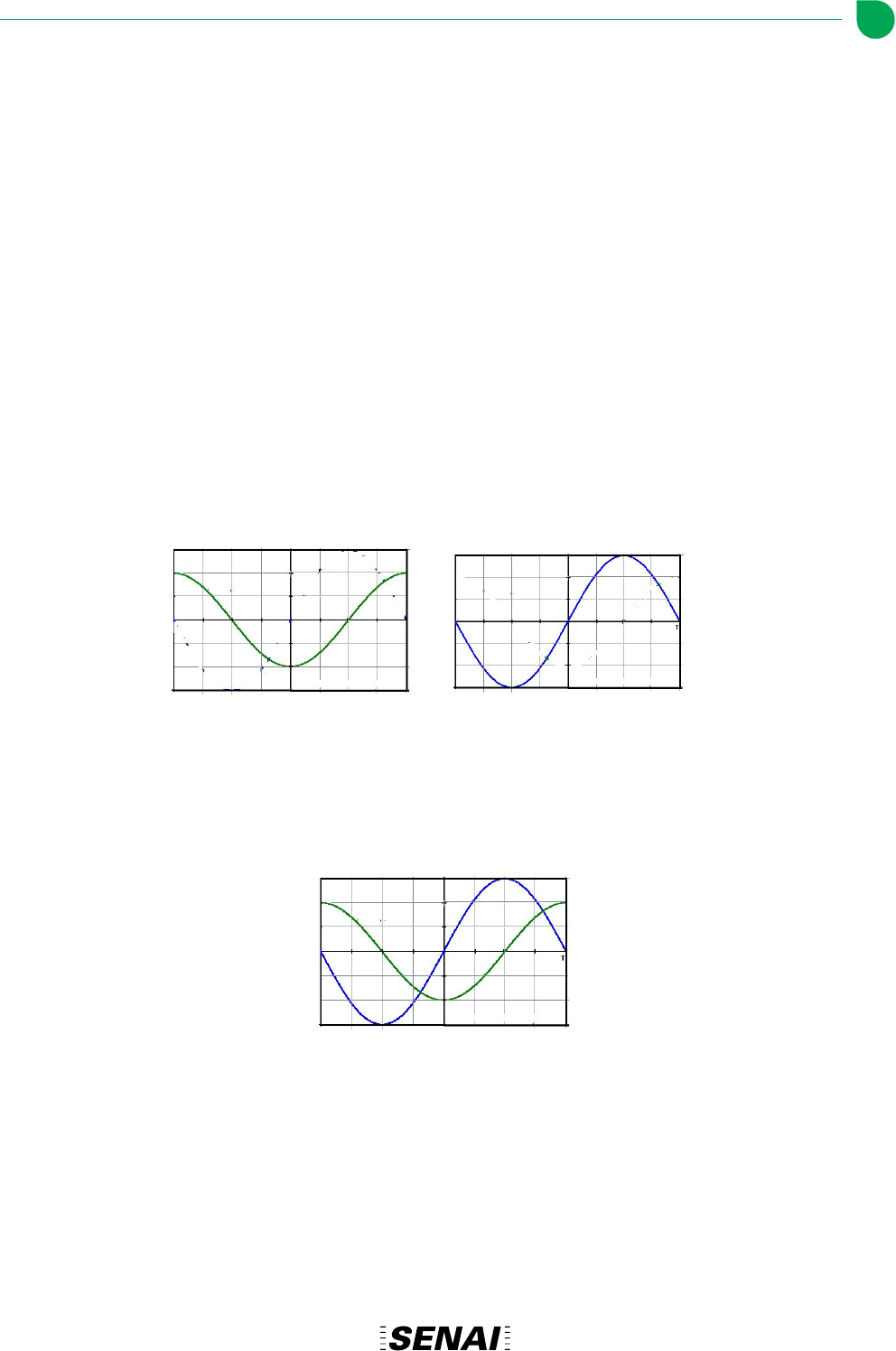

Observe a forma de onda dos instrumentos que estavam funcionando:
Para o instrumento que não funciona você percebe pela presença dos bornes que nele
podem ser realizadas a leitura de duas grandezas. Ao ligá-lo é possível visualizar a
seguinte forma de onda:
A importância de realizar as medidas sobrepostas está no fato de podermos registrar a
defasagem entre as duas grandezas. Dados para análise:
 a distância entre as linhas verticais corresponde a 2 ms;
 um ciclo completo tem 60 Hz;
 um ciclo completo tem 360º;
TÉCNICO EM ELETROELETRÔNICA ELETRICIDADE 2
 somando a quantidade de linhas verticais (ou frações destas linhas) temos a
defasagem das formas de onda.
O gráfico abaixo indica o valor da fração que é de 2 ms:
Agora, complete a figura abaixo, indicando qual é o gráfico de tensão, corrente e o que
indica a defasagem entre as duas grandezas.
GRAFICO DE_____ GRAFICO DE_____ GRAFICO DE_____
Na tensão foi por conta da deformação correspondente no corpo de prova.
Na defasagem por apresentar diferentes valores de tensão em modulo.
Na corrente por conta da intensidade da corrente que varia com o tempo.
Após preencher, salve e publique este formulário no ambiente virtual de aprendizagem.
