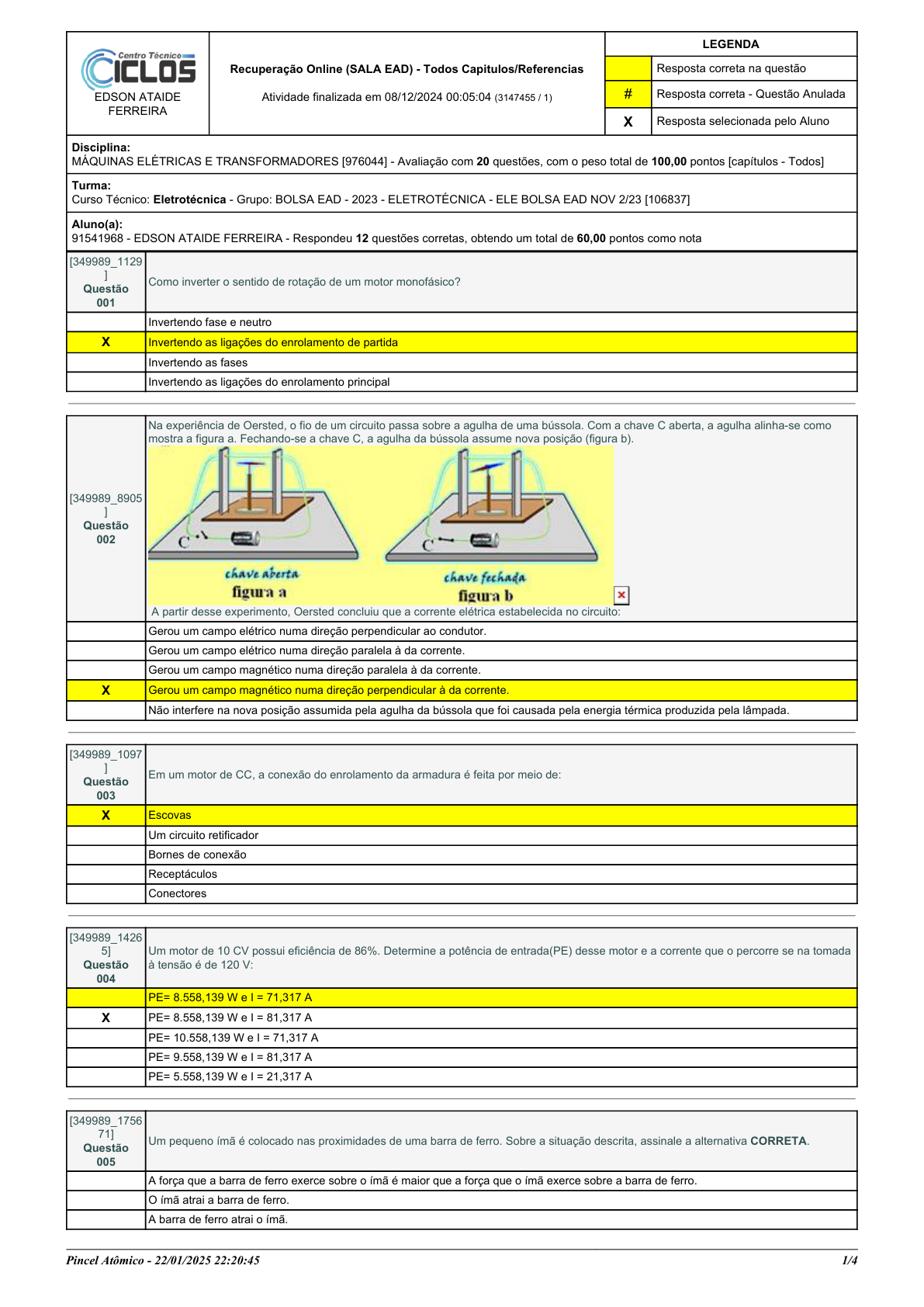

Pincel Atômico - 22/01/2025 22:20:45 1/4
EDSON ATAIDE
FERREIRA
Recuperação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 08/12/2024 00:05:04 (3147455 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
MÁQUINAS ELÉTRICAS E TRANSFORMADORES [976044] - Avaliação com 20 questões, com o peso total de 100,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: BOLSA EAD - 2023 - ELETROTÉCNICA - ELE BOLSA EAD NOV 2/23 [106837]
Aluno(a):
91541968 - EDSON ATAIDE FERREIRA - Respondeu 12 questões corretas, obtendo um total de 60,00 pontos como nota
[349989_1129
]
Questão
001
Como inverter o sentido de rotação de um motor monofásico?
Invertendo fase e neutro
X Invertendo as ligações do enrolamento de partida
Invertendo as fases
Invertendo as ligações do enrolamento principal
[349989_8905
]
Questão
002
Na experiência de Oersted, o fio de um circuito passa sobre a agulha de uma bússola. Com a chave C aberta, a agulha alinha-se como
mostra a figura a. Fechando-se a chave C, a agulha da bússola assume nova posição (figura b).
 A partir desse experimento, Oersted concluiu que a corrente elétrica estabelecida no circuito:
Gerou um campo elétrico numa direção perpendicular ao condutor.
Gerou um campo elétrico numa direção paralela à da corrente.
Gerou um campo magnético numa direção paralela à da corrente.
X Gerou um campo magnético numa direção perpendicular à da corrente.
Não interfere na nova posição assumida pela agulha da bússola que foi causada pela energia térmica produzida pela lâmpada.
[349989_1097
]
Questão
003
Em um motor de CC, a conexão do enrolamento da armadura é feita por meio de:
X Escovas
Um circuito retificador
Bornes de conexão
Receptáculos
Conectores
[349989_1426
5]
Questão
004
Um motor de 10 CV possui eficiência de 86%. Determine a potência de entrada(PE) desse motor e a corrente que o percorre se na tomada
à tensão é de 120 V:
PE= 8.558,139 W e I = 71,317 A
X PE= 8.558,139 W e I = 81,317 A
PE= 10.558,139 W e I = 71,317 A
PE= 9.558,139 W e I = 81,317 A
PE= 5.558,139 W e I = 21,317 A
[349989_1756
71]
Questão
005
Um pequeno ímã é colocado nas proximidades de uma barra de ferro. Sobre a situação descrita, assinale a alternativa CORRETA.
A força que a barra de ferro exerce sobre o ímã é maior que a força que o ímã exerce sobre a barra de ferro.
O ímã atrai a barra de ferro.
A barra de ferro atrai o ímã.
Pincel Atômico - 22/01/2025 22:20:45 2/4
X O ímã atrai a barra de ferro com a mesma intensidade que a barra de ferro atrai o ímã.
A força que o ímã exerce sobre a barra de ferro é maior que a força que o ferro exerce sobre o ímã.
[349989_1757
01]
Questão
006
No motor CC do tipo shunt, o enrolamento shunt:
Da armadura possui uma derivação na qual é conectado um capacitor de partida.
Do estator e a armadura são ligados em paralelo.
Do estator e a armadura são ligados em série.
X Do estator encontra-se ligado em série com um enrolamento auxiliar e com a armadura.
Da armadura é ligado em série com um capacitor de partida
[349989_8897
]
Questão
007
A corrente elétrica que passa pelo enrolamento primário do transformador, que tem 800 espiras, é iP = 15A. Calcule a corrente no
enrolamento secundário do transformador, sabendo que ele possui 100 espiras.
X Is = 120 A
Is = 121 A
Is = 123 A
Is = 112 A
Is = 122 A
[349989_1113
]
Questão
008
Os rotores nos motores de indução podem ser:
Somente bobinado
X Bobinado ou gaiola
Compostos ou simples
Somente tipo gaiola
Somente com anéis para contatos com as escovas
[349989_6421
0]
Questão
009
Comparando os motores de CC com os de CA , podemos dizer que os de CC são:
Fácil de remoção.
X Maiores, mais caros e com necessidade maior de Manutenção.
Mais leves.
Não precisam de manutenção.
[349989_1425
8]
Questão
010
Um ímã, com certeza, NÃO atrai:
Uma arruela de ferro
Uma panela de ferro
X Uma caneca de alumínio
Um prego
Uma lâmina de barbear
[349990_6454
]
Questão
011
Qual é a velocidade síncrona de um motor de indução que possui 4 polos e que é alimentado por uma rede de energia elétrica de 50 Hz?
X Ns = 1500 rpm
Ns = 1350 rpm
Ns = 1250 rpm
Ns = 2500 rpm
Ns = 1550 rpm
Pincel Atômico - 22/01/2025 22:20:45 3/4
[349990_1756
86]
Questão
012 A figura acima apresenta dois longos condutores, retilíneos e paralelos, separados por uma distância de 1 m. Neles circula uma corrente de
10 A com o sentido definido na figura. O ponto P equidista dos condutores e a permeabilidade do meio é µ = 4p.10-7 Hm-1 .
Qual é a indução magnética total no ponto P, em microtesla?
12
0,6
X 2
8
1
[349990_9962
9]
Questão
013
Qual a quantidade de polos de uma máquina síncrona, cuja velocidade no rotor é de 1800 rpm, quando ligado à uma rede de 60Hz?
6.
12.
X 4.
48.
24.
[349990_8889
]
Questão
014
Em um motor com velocidade nominal de 1720 rpm, 4 polos e 60 Hz, teremos o escorregamento de:
S = 0,44 %
S = 1,44 %
S = 2,44 %
X S = 4,44 %
S = 3,44 %
[349990_8881
]
Questão
015
Em termos simples, harmônicas são qualquer fonte adicional indesejada de alta frequência voltagens AC ou correntes que fornecem
energia aos enrolamentos do motor. Pode-se considerar a respeito do enunciado:
A) Esta energia adicional não é utilizada para girar o eixo do motor, mas circula nos enrolamentos e, finalmente, contribui para as perdas
de energia interna.
B) Estas perdas dissipam-se sob a forma de calor, que, ao longo do tempo, irão deteriorar a capacidade de isolamento dos enrolamentos.
C) O impacto a esse respeito é a diminuição do resultados de eficiência do motor é custo adicional além do aumento da temperatura de
operação.
As alternativas “A”, “B” e “C” estão erradas.
X Somente a alternativa “B” é correta.
Somente a alternativa “C” é correta.
As alternativas “A”, “B” e “C” estão corretas.
Somente a alternativa “A” é correta.
[349988_1086
0]
Questão
016
A figura abaixo mostra um pêndulo com uma placa de cobre presa em sua extremidade. Esse pêndulo pode oscilar livremente, mas,
quando a placa de cobre é colocada entre os polos de um imã forte, ele para de oscilar rapidamente, PORQUE?
X A placa de cobre fica eletricamente carregada.
A placa de cobre fica ionizada.
Correntes elétricas são induzidas na placa de cobre.
Nada se pode afirmar
Os átomos de cobre ficam eletricamente polarizados.
Pincel Atômico - 22/01/2025 22:20:45 4/4
[349988_1172
]
Questão
017
Em um motor de CC é elemento constituído de lâminas de cobre (lamelas) isoladas umas das outras por meio de lâminas de mica (material
isolante). Tem por função transformar a tensão alternada induzida numa tensão contínua.
Estamos falando de:
Enrolamento principal
Enrolamento auxiliar ou de campo
X Comutador
Enrolamento de armadura
[349988_6457
]
Questão
018
O rotor de um MIT de 60 Hz, 4 pólos, consome 150 KW a 6 Hz.
Determine a velocidade do rotor (Nr):
1720 rpm
1420 rpm
X 1820 rpm
1620 rpm
1520 rpm
[349988_1178
]
Questão
019
Assinale a afirmativa correta referente ao tipo de motor CC representado através da figura a seguir.
Este raramente apresenta boa regulação de velocidade, pois todo o aumento de carga resulta em uma queda de corrente e
consequentemente uma queda de velocidade
X
Este motor não possui uma boa regulação de velocidade, pois todo o aumento de carga resulta em um aumento de corrente e
consequentemente um aumento de velocidade
Este motor não possui uma boa regulação de velocidade, pois todo o aumento de carga resulta em um aumento de corrente e
consequentemente uma queda de velocidade
Este motor possui uma boa regulação de velocidade, pois todo o aumento de carga resulta em um aumento de corrente e
consequentemente uma queda de velocidade
Este motor não possui uma boa regulação de velocidade, pois todo o aumento de carga resulta em uma queda de corrente e
consequentemente uma queda de velocidade
[349988_1368
1]
Questão
020
Da lei de Faraday, podemos interpretar:
A tensão induzidasó poderá ser gerada por uma tensão variável no tempo.
A tensão induzida só poderá ser gerada por um fluxo constante no tempo.
X A tensão induzida só poderá ser gerada por um campo magnético variável tempo.
A tensão induzida só poderá ser gerada por uma corrente elétrica variável no tempo.
A tensão induzida só poderá ser gerada por um fluxo magnético variável no tempo.
