Mapa 4 – Instruções

CONSTRUÇÃO DE LINHAS DE CONTORNO ESTRUTURAL
A cota de um contato geológico pode ser encontrada onde o mesmo intercepta uma curva de nível. Por
exemplo, o contato entre as camadas S e T no Mapa 4 corta a curva 700 m em três pontos. Esses pontos estão
na curva de nivel 700', que pode ser desenhada através deles. Uma vez que estes mapas retratam
simplesmente superfícies planas inclinadas, as linhas de contorno vão ser contínuas, paralelas e - se os
mergulhos forem constantes - igualmente espaçadas.
Tendo encontrado a direção da camada ser 85° sabemos que o sentido do mergulho é perpendicular à direção
da camada, mas devemos determinar se o mergulho é "para o norte" ou "para o sul". Uma segunda linha de
contorno pode ser desenhada sobre o mesmo contato geológico S-T através dos dois pontos onde essa linha

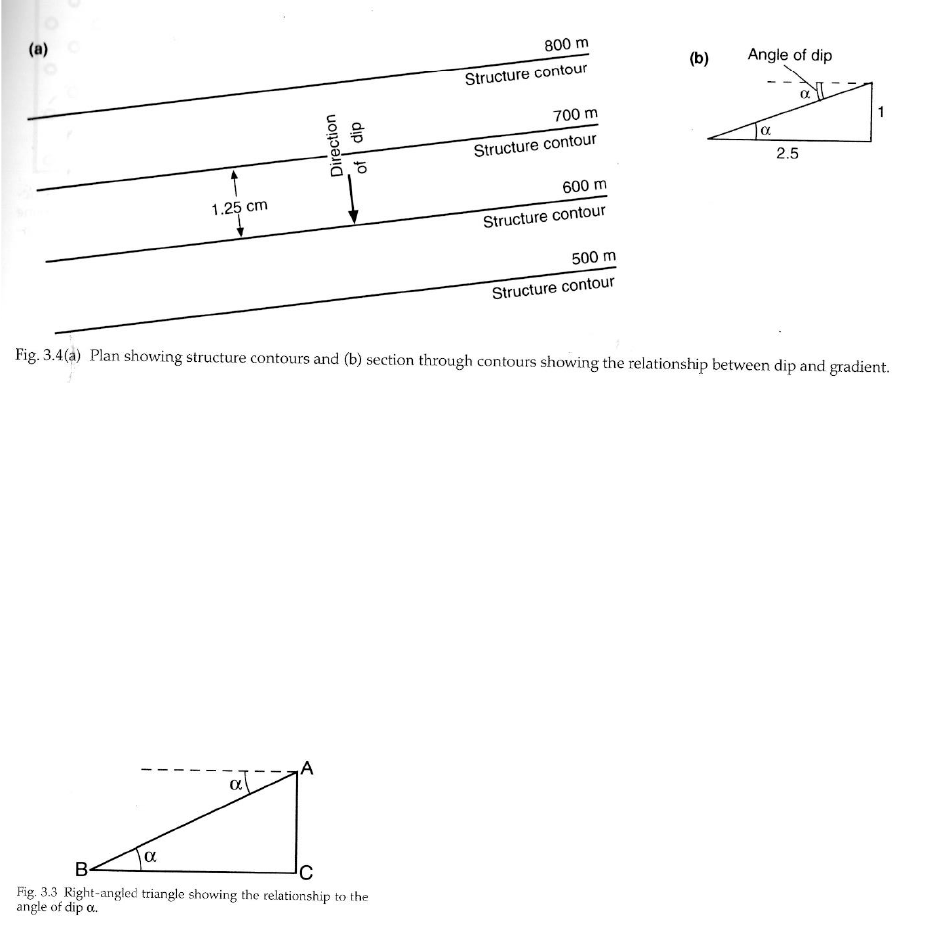

corta a curva de nível 600. A partir do espaçamento das linhas de contorno estrutural podemos calcular o
mergulho ou o gradiente das camadas. (Fig. 3.4a).

O gradiente é = 700 m – 600 m em 1,25 cm, isto é 100 m em 1,25 cm.
Na escala do mapa é considerado 2,5 cm = 500 m, (ou 1 cm = 200 m) 100 m em 1,25 cm é equivalente a 100
m em 250 m (1,25 x 200 m). Portanto o gradiente é 1 em 2,5, para 175°. Frequentemente é mais conveniente
utilizar gradientes expressos deste modo, 1 em 2,5, 1 em 5 etc, embora mergulhos sejam sempre exibidos
como ângulos (em relação a horizontal) em mapas geológicos.
No triângulo da fig 3.3, o ângulo de mergulho é α. O gradiente é a diferença vertical A-C dividido pela distância
horizontal entre A e C medida no mapa, isto é B-C.
AC/BC = a tangente do ângulo α. Substituindo valores, tem-se 1/2,5 = 0,4


Consultado uma tabela de tangentes de ângulos, tem-se que 0,4 é a tangente de um ângulo de 22°

Mapa 4 – As linhas contínuas são contatos geológicos separando os afloramentos das camadas inclinadas P,
Q, R, S, T e U. Examine o mapa e observe que os contatos geológicos não são paralelos as curvas de nível, mas
as intersectam. Isto mostra que as camadas estão mergulhando. Antes de construir as linhas de contorno
estrutural podemos deduzir a direção de mergulho das camadas considerando o fato que seus afloramentos
estão em forma de V em direção ao vale? Como podemos deduzir a direção de mergulho se sabemos que que
a camada U é a mais antiga e a camada P é a mais jovem da sequência? Desenhe linhas de contorno estrutural
para cada interface geológica e calcule a direção e o mergulho. Instruções para desenhar as linhas de contorno
estrutural são dadas no texto acima e uma linha estrutural posicionada no contato geológico Q/R foi inserida
no mapa como exemplo.


FONTE:
An introduction to Geological Structures & Maps
George M Benisson, Paul A. Over, Keith A. Moseley
Hodder Education – 8 ed. – 2011 – 168 p.
