Circuitos Magnéticos – Exercícios

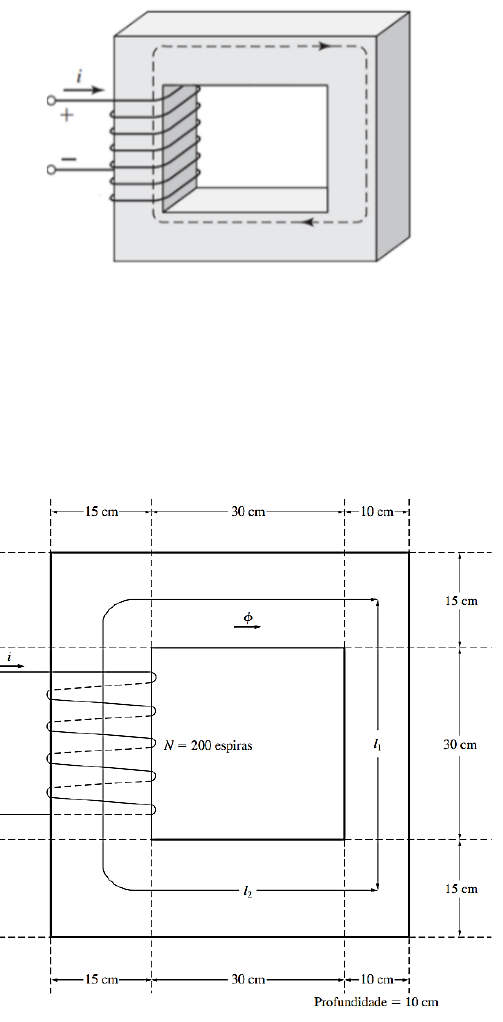

1. Para o dispositivo da figura abaixo, tem-se uma corrente i = 5A
através de N = 100 espiras, fazendo circular um fluxo magnético por
um retângulo cujos comprimentos médios da base e da altura são,
respetivamente, 10 cm e 8 cm e secção reta 2 cm2, feito de um material
de permeabilidade relativa 𝜇𝑟 = 1000. Calcular:
a) A relutância do circuito magnético;
b) A permeância do circuito magnético;
c) A intensidade de campo magnético no núcleo;
d) A densidade de fluxo magnético no núcleo;
e) O fluxo magnético no núcleo.



2. Um núcleo ferromagnético é mostrado na Figura abaixo. Três de seus
lados têm larguras uniformes, ao passo que a largura do quarto lado
é menor. A profundidade do núcleo (para dentro da página) é 10 cm e
as outras dimensões são mostradas na figura. Uma bobina de 200 espiras
está enrolada no lado esquerdo do núcleo. Assumindo uma permeabilidade
relativa 𝜇𝑟 de 2500, quanto fluxo será produzido por uma corrente de
1 ampère? Em que parte do núcleo a densidade é maior?, calcule.



3. Calcular o valor do fluxo magnético em cada braço da estrutura
magnética da figura abaixo. Determine também o fluxo no braço central.
Dados: N = 500 espiras, i = 1 A, material 1 com 𝜇𝑟1 = 200 e material
2 com 𝜇𝑟2 = 100. Obs.: Considere o caminho médio de cada material
separadamente.


4. Determine o fluxo magnético através do entreferro da geometria
indicada na Figura abaixo. Se assume que a estrutura tem seção de
área quadrada de 10-6 m2, um núcleo com permeabilidade relativa 𝜇𝑟 =
1000 e dimensões de l1 = 1cm, l3 = 3cm e l4 = 2cm.

5. Um núcleo ferromagnético com uma permeabilidade relativa de 1500 está
mostrado na Figura abaixo. As dimensões são as mostradas no diagrama
e a profundidade do núcleo é 5 cm. Os entreferros nos lados esquerdo
e direito do núcleo são 0,050 cm e 0,070 cm, respetivamente. Devido
ao efeito de espraiamento, a área efetiva dos entreferros é 5% maior
do que o seu tamanho físico. Se na bobina houver 300 espiras enroladas
em torno da perna central do núcleo e se a corrente na bobina for 1,0
A, quais serão os valores de fluxo para as pernas esquerda, central
e direita do núcleo? Qual é a densidade de fluxo em cada entreferro?


6. No circuito magnético apresentado na figura abaixo, a permeabilidade
relativa do material ferromagnético é 1200. Negligencie a dispersão
magnética e o espraiamento. Todas as dimensões estão em centímetros
e o material magnético possui uma área transversal quadrada. Determine
o fluxo do gap, a densidade de fluxo do gap e a intensidade do campo
magnético do gap.




7. Para o núcleo apresentado na figura abaixo, determine as indutâncias
próprias e mútuas, considerando que 𝑖1 = 𝑖2 = 1𝐴. A permeabilidade
relativa do material do núcleo é 𝜇𝑟 = 1600 e 𝑁1 = 500 e 𝑁2 = 1000. A
profundidade do material é 2 cm. Repita o problema considerando que
as correntes sejam desconhecidas.



8. Suponha que o núcleo do material magnético da figura abaixo possui
uma permeabilidade relativa de 5000. O fluxo 𝜙1 do braço esquerdo
circula de a para b com um comprimento médio de 1 m. O comprimento
médio do braço direito é igual ao do braço esquerdo. O braço central
possui um comprimento médio de 0,4 m. Adotar a área da seção reta de
cada caminho igual a 0,01 m2 e o fluxo de dispersão desprezível.
Calcular a indutância própria da bobina 1 e a indutância mútua entre
as bobinas 1 e 2.












9. Calcule as autoindutâncias e a indutância mútua do núcleo apresentado
na figura abaixo. Sabe-se que bobina do braço vertical possui 40
espiras e está sendo percorrida por uma corrente 𝑖1 (entrando pelo
terminal 2). A bobina do braço horizontal possui 50 espiras e está
sendo percorrida por uma corrente 𝑖2 (entrando pelo terminal 2). As
dimensões dos gaps e do núcleo estão em centímetros, e sua
profundidade é de 1 cm. Considere a permeabilidade magnética do núcleo
𝜇 → ∞ e desconsidere o efeito de espraiamento e o de dispersão
magnética.



10. O circuito magnético simétrico da figura abaixo tem três enrolamentos.
Os enrolamentos A e B têm 𝑁 espiras cada um e são enrolados nas duas
pernas inferiores do núcleo. As dimensões do núcleo estão indicadas
na figura.
a) Encontre a indutância própria de cada um dos enrolamentos.
b) Encontre as indutâncias mútuas entre os três pares de enrolamentos.
Dados: 𝑁𝑎 = 𝑁𝑏 = 𝑁 = 100 esp.; 𝑁1 = 150 esp.; Área do núcleo: 7 cm2; 𝑙𝑎 = 17
cm; 𝑙𝑔 = 0,4 cm; 𝑙1 = 3,5 cm; 𝑙2 = 2 cm; 𝜇𝑟 = 1000
