Lista de Exercícios sobre Agitação

1) Deseja-se misturar ácido acético e água em batelada. Foram testadas em

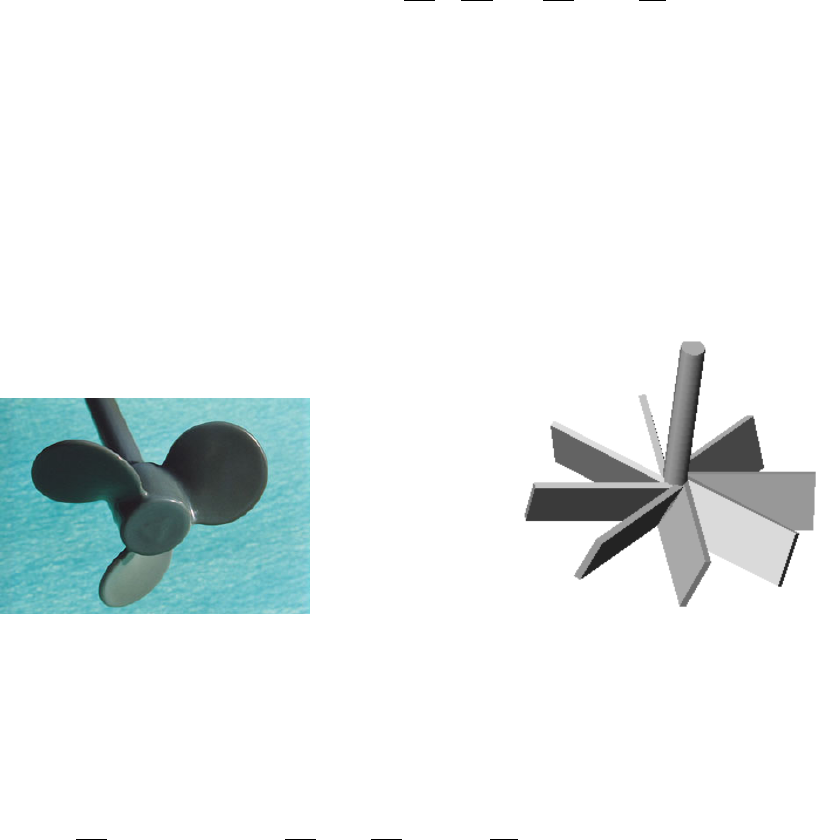

laboratório uma hélice de 3 pás e uma turbina de 8 pás inclinadas como
impulsores. Os dados do sistema de agitação em laboratório (menor escala),
são os seguintes: 25,0=tD m; 3==
aa
t
D
H
D
D
; 1=
aD
C
 ; 1,0=
tD
J
; ρmist. = 1011
kg/m3; µmist. = 1 cP. As características para as melhores condições encontradas
em laboratório são as seguintes:

Hélice → = 4,9 Watts; N = 11rps; Np = constante para Re ≥ 1000.
Turbina → = 3,7 Watts; N = 8rps; Np = constante para Re ≥ 2000.

Projete um sistema industrial (grande escala) para misturar um total de 4m3 de
ácido acético com água através do sistema de agitação mais eficiente dos dois
encontrados em laboratório.


2) Em um experimento de laboratório, foram obtidos os seguintes dados durante a
inversão de um xarope de 40% de sacarose a 30 °C:
ρ = 1050 kg/m3; µ = 4cP; 750 rpm; Turbina aberta com 6 lâminas planas; 4
chicanas;
3=
aD
H
; 333,0=tD ; 3=
a
t
D
D
; 75,0=
aD
C
; 17,0=
tD
J
.
Calcule:

a) A potência útil;
b) A potência útil, a rotação, Reynolds e as dimensões para um sistema
industrial com 50000 litros de xarope, operando na mesma potência por
metro cúbico.



3) Deseja-se homogeneizar um biodiesel em um tanque de agitação que
apresenta as seguintes características: aD = 60 cm; tD =180 cm; C = 60 cm;
H = 180 cm; N = 30 rpm. Estime o valor da potência consumida pelo sistema
de agitação, assumindo que o tanque apresenta uma turbina de seis pás retas
e:
a) Quatro chicanas;
b) Sem chicanas.
Dados: ρ = 0,88 g/cm3; µ = 3,08 cP
