07/03/2024
1
Resistência dos Materiais III
Prof.ª Fernanda Lins Gonçalves Pereira
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 1

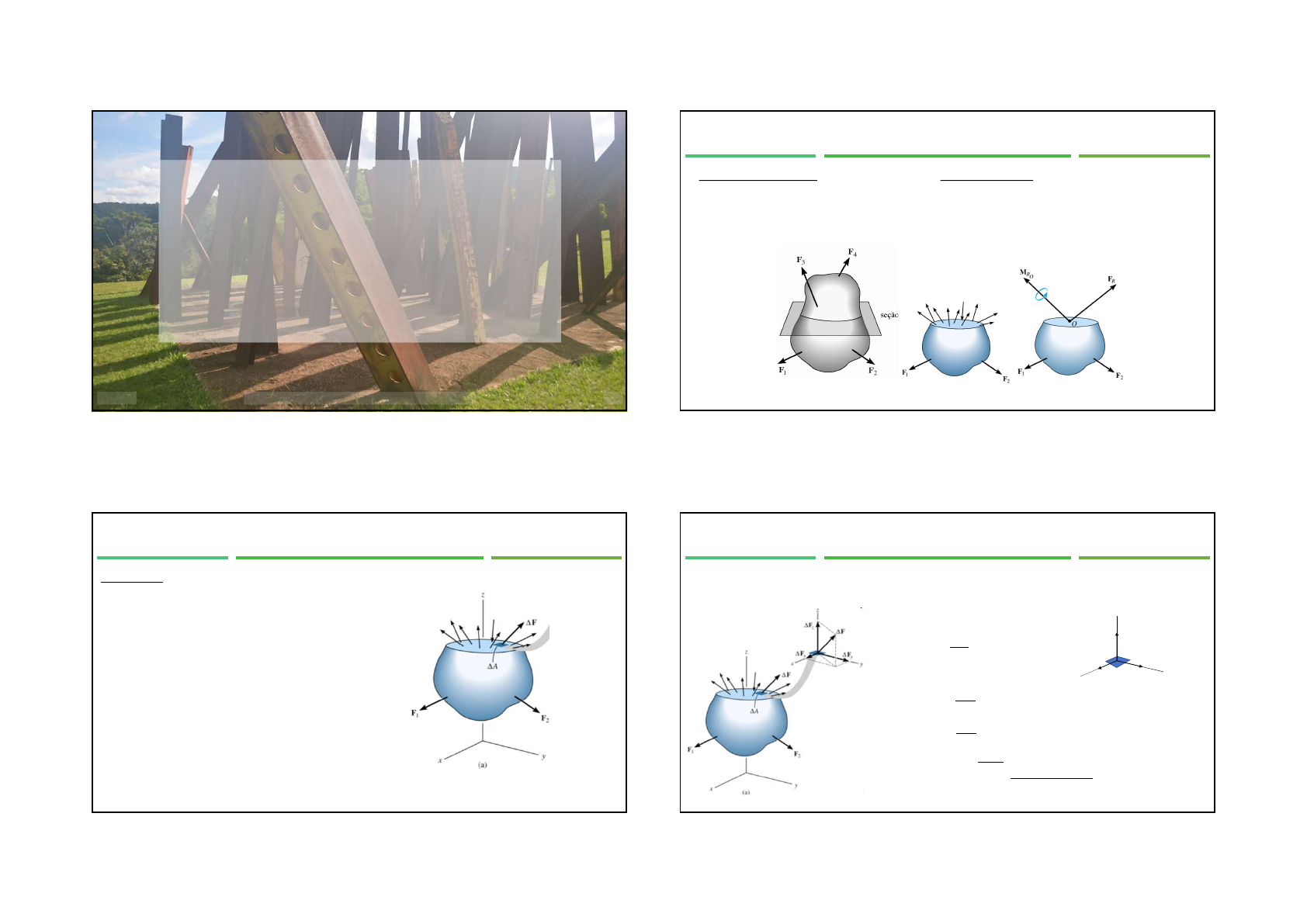

Tensão
• Método das seções para determinar as cargas internas que atuam em uma região
específica no interior corpo.
• D.C.L. e Equações de Equilíbrio → Força Resultante FR e Momento MRO
em
qualquer ponto específico O.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 2
Tensão
Hipóteses em relação às propriedades do material:
• O material é contínuo – sem vazios
• O material é o coeso – sem trincas,
separações ou outras falhas
Área pequena – ΔA, Força pequena – ΔF
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 3
Tensão
Área pequena – ΔA, Força pequena – ΔF
Três componentes: ΔFx, ΔFy e ΔFz (tangentes e normal)
Tensão normal,
𝜎 = lim
→
Tensão de cisalhamento,
𝜏 = lim
→
𝜏 = lim
→
O eixo de z especifica a
orientação da área, enquanto x e y referem-se às
retas de direção de cisalhamento
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 4
𝑥
𝑦
𝑧
𝜎
𝜏
𝜏
07/03/2024
2
Tensão
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 5
𝑥
𝑦
𝑧
𝜎
𝜏
𝜏
Tensão normal,
𝜎 = lim
→
Tensão de cisalhamento,
𝜏 = lim
→
𝜏 = lim
→
Fonte: @engmatheusborges
Tensão
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 6
𝑥
𝑦
𝑧
𝜎
𝜏
𝜏
Tensão
• Estado de Tensões em um Ponto Tensor das Tensões
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 7
σX
XY
XZ
σY
YXYZ
σZ
ZY
ZX
σX
XY
XZ
σY
YX
YZ X
Y
Z
𝜎 𝜏 𝜏
𝜏 𝜎 𝜏
𝜏 𝜏 𝜎
Tensão
UNIDADES
• S.I. – Sistema Internacional de Unidades
• Força N (newton)
• Comprimento (metro)
• Tensão newton por metro quadrado – chamada de pascal
1 Pa=1N/m² – unidade muito pequena, utiliza-se então
1 kPa=1x10³N/m² , 1 MPa=1x106N/m2 ou 1GPa=1x109N/m²
• U.S.C.S. – United States Customary System – Sistema americano de unidades
• Força lbf (pound-force ou libra-força)
• Comprimento in ou pol (inch ou polegada) e pé, sendo 1 pé = 12 pol
• Tensão expressa em libras por polegada quadrada “psi” ou quilolibras por polegada quadrada
“ksi”.
• Conversão de unidades: 1 psi = 6895 Pa e 1 pol = 2,54 cm
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 8
07/03/2024
3
Tensão
psi= pounds per square inch = libras por polegada quadrada
psf= pounds per square foot = libras por pé quadrado
1 pé=12 in
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 9
1 psi=6895 Pa 1Pa=1,45x10-4 psi
1 psi=6,895 kPa 1kPa=1,45x10-1 psi
1 ksi=6,895 MPa 1MPa=1,45x10+2 psi
1000 ksi=6,895 GPa 1GPa=1,45x10+5 psi
1 psf=47,88 Pa 1 Pa=0,02089 psf
Tensão
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 10
Tensão Normal Média em uma Barra com Carga Axial
Hipóteses:
• Barra permanece reta e seção transversal permanece plana
• Linhas horizontais e verticais deformam-se uniformemente
• Não consideraremos as regiões próximas às extremidades
(distorções localizadas)
• Carga aplicada ao longo do centroide da seção transversal e o
material seja homogêneo (mesmas propriedades físicas e
mecânicas em todo seu volume) e isotrópico (possui essas
mesmas propriedades em todas as direções)
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 11
Tensão Normal Média em uma Barra com Carga Axial
• Distribuição de tensão normal média:
Cada área Δ𝐴, está sujeita a uma força Δ𝐹 = 𝜎Δ𝐴
Se Δ𝐴 → 𝑑𝐴 e Δ𝐹 → 𝑑𝐹, admitindo 𝜎 constante
∑ 𝐹 = ∫ 𝑑𝐹 = ∫ 𝜎𝑑𝐴
𝑃 = 𝜎𝐴
𝜎 =
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 12
07/03/2024
4
Tensão Normal Média em uma Barra com Carga Axial
• Convenção de sinais:
Um valor positivo para s indica uma
tensão de tração. Ou seja, a tensão devida
a uma força DF puxa a área na qual ela
age.
Um valor negativo para s indica uma
tensão de compressão. Ou seja, a tensão
devida a uma força DF empurra a área
na qual ela age.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 13
Tensão Normal Média em uma Barra com Carga Axial
• Tensão Média em A
𝜎 é =
𝐹
𝐴
=
𝑃
𝐴
• Tensão Média em B
𝜎 é =
𝐹
𝐴
=
𝑃
𝐴
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 14
Tensão normal média – Exemplo 1
• Um empreiteiro prendeu um cabo de aço em um olhal, ponto A, no seu
compressor, e com a haste de sua ponte rolante içou o compressor. Se o
compressor pesar 600 libras e o diâmetro do cabo for 3/16 polegadas, qual será a
tensão trativa no cabo?
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 15
Tensão normal média – Exemplo 1
• Peso do compressor = 600 lb; diâmetro do cabo = 3/16 pol;
tensão no cabo?
• D.C.L.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 16
∑ 𝐹 = 0
𝐹 − 600 𝑙𝑏 = 0
𝐹 = 600 𝑙𝑏
• Solução
𝜎 é = = =
⋅
⋅
𝜎 é = 21729,95psi=21,7ksi
07/03/2024
5
Tensão normal média – Para casa
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 17
Fonte: @engmatheusborges
em MPa
Tensão normal média – Para casa
• Solução
𝜎 é = =
⋅ ,
⋅
= 3,43𝑀𝑃𝑎
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 18
Fonte: @engmatheusborges
Tensão normal média – Exemplo 2
• A barra da figura tem largura constante de 35 mm e espessura de 10 mm.
Determinar a tensão normal média máxima da barra quando submetida ao
carregamento mostrado.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 19
Rascunho
Tensão normal média – Exemplo 2
• Largura = 35 mm e espessura = 10 mm
Tensão normal média máxima ?
• DCL
𝐹 á = 30𝑘𝑁
𝜎 á =
𝐹 á
𝐴
=
⋅
=
⋅
⋅
= 85,7 ⋅ 10 𝑃𝑎
= 85,7𝑀𝑃𝑎
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 20
07/03/2024
6
Tensão normal média – Exemplo 3
• A luminária de 80 kg é suportada por duas hastes AB e BC como mostra a
figura. Se AB tem diâmetro de 10 mm, e BC tem diâmetro de 8 mm, determinar
a tensão normal média em cada haste.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 21
Rascunho
Tensão normal média – Exemplo 3
• Luminária = 80 kg; diâmetro AB = 10 mm, BC = 8 mm;
tensão normal média em cada haste?
• DCL
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 22
• Equações de Equilíbrio
∑ 𝐹 = 0 → −𝐹 cos 60° + = 0
∑ 𝐹 = 0 → 𝐹 sin 60° + − 784,8 = 0
𝐹 = 632,38𝑁 e 𝐹 = 395,24𝑁
Tensão normal média – Exemplo 3
• Luminária = 80 kg; diâmetro AB = 10 mm, BC = 8 mm;
tensão normal média em cada haste?
• 𝐹 = 632,38𝑁 e 𝐹 = 395,24𝑁
• Cálculo das Tensões:
𝜎 = =
,
⋅
= 8,05𝑀𝑃𝑎
𝜎 = =
,
⋅
= 7,86𝑀𝑃𝑎
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 23
Tensão normal média – Exemplo 4
• O elemento AC mostrado na figura está submetido a uma força vertical de 3 kN.
Determinar a posição x de aplicação da força de modo que o esforço de
compressão médio no apoio C seja igual ao esforço de tração no tirante AB. A
haste tem uma área de seção transversal de 400 mm², e a área de contato em C é
de 650 mm².
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 24
Rascunho
07/03/2024
7
Tensão normal média – Exemplo 4
• Posição x? 𝜎 = 𝜎 ; 𝐴 = 400 mm²; 𝐴 = 650 mm²
• DCL
07/03/2024 Resistência dos Materiais III- Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 25
• Equações de Equilíbrio
∑ 𝐹 = 0 → 𝐹 − 3000 + 𝐹 = 0
∑ 𝑀 = 0 → −3000𝑥 + 200𝐹 = 0 → 𝐹 = 15𝑥
𝐹 = 3000 − 15𝑥
Tensão normal média – Exemplo 4
• Posição x? 𝜎 = 𝜎 ; 𝐴 = 400 mm²; 𝐴 = 650 mm²
• 𝐹 = 15𝑥 e 𝐹 = 3000 − 15𝑥
• Cálculo das Tensões:
𝜎 = 𝜎
= → = → 𝑥 ≈ 124𝑚𝑚
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 26
Tensão de Cisalhamento Média
• Considere a força F aplicada à barra
• Sendo F suficientemente grande, ela
provocará deformação e falha na barra
ao longo dos planos AB e CD
• DCL do segmento
AC  V = F/2
• A tensão de cisalhamento
média distribuída sobre
cada área secionada é
definida por:
*Equação aproximada
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 27
𝜏 é =
𝑉
𝐴
Tensão de Cisalhamento Média
• Cisalhamento Simples
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 28
Área da seção
transversal do
parafuso
Superfície de
fixação entre
os elementos
Força de cisalhamento simples, 𝑉 = 𝐹
D.C.L D.C.L
07/03/2024
8
Tensão de Cisalhamento Média
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 29
Tensão de Cisalhamento Média
• Cisalhamento Duplo
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 30
D.C.L D.C.L
𝑉 = atua em cada área secionada
Áreas da seção
transversal do
parafuso
Superfícies de
fixação entre
os elementos
Tensão de Cisalhamento Média
• Equilíbrio
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 31
𝐹 = 0
𝐹
 çã
− 𝐹
 çã
= 0
𝜏 Δ𝑥Δ𝑦 − 𝜏 Δ𝑥Δ𝑦 = 0
𝜏 = 𝜏 𝐹 = 0 → 𝜏 = 𝜏
𝑀 = 0
−𝐹 Δ𝑧 + 𝐹 Δy = 0
−𝜏 Δ𝑥Δ𝑦 Δ𝑧 + 𝜏 Δ𝑥Δ𝑧 Δy = 0
𝜏 = 𝜏
𝜏 = 𝜏 = 𝜏 = 𝜏 = 𝜏
𝜏
𝜏
𝜏 𝜏
Δ𝑥
Δ𝑦
Δz
𝑥
𝑦
𝑧
𝜏
𝜏
𝜏𝜏
Tensão de cisalhamento média – Exemplo 1
• A barra mostrada na figura tem seção transversal quadrada para a qual a
profundidade e a largura são de 40 mm. Supondo que seja aplicada uma força
axial de 800 N ao longo do eixo do centroide da área da seção transversal da
barra, determinar a tensão normal média e a tensão de cisalhamento média que
atuam sobre o material (a) no plano da seção a-a e (b) no plano da seção b-b.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 32
Rascunho
07/03/2024
9
Tensão de cisalhamento média – Exemplo 1
• Seção quadrada; Tensão normal média?
Tensão de cisalhamento média?
• DCL seção a-a
𝜎 = =
⋅
= 0,5𝑀𝑃𝑎 ou 500𝑘𝑃𝑎
𝜏 = 0
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 33
Tensão de cisalhamento média – Exemplo 1
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 34
𝑏
𝑏
• Seção quadrada; Tensão normal média?
Tensão de cisalhamento média?
• DCL seção b-b
𝜎 = =
⋅ °
⋅
°
= 0,375𝑀𝑃𝑎
ou 375𝑘𝑃𝑎
𝜏 = =
⋅ °
⋅
°
= 0,217𝑀𝑃𝑎
ou 217𝑘𝑃𝑎
800𝑁
𝐹
𝐹
60°
Tensão de cisalhamento média – Exemplo 2
• A escora de madeira mostrada na figura está suportada por uma haste de aço de
10 mm de diâmetro presa na parede. Se a escora suporta uma carga vertical de 5
kN, calcular a tensão de cisalhamento média da haste na parede e ao longo das
duas áreas sombreadas da escora, uma das quais está identificada como abcd.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 35
Tensão de cisalhamento média – Exemplo 2
• Haste de aço d=10 mm; Tensão de cisalhamento média da haste na
parede?; Tensão de cisalhamento média ao longo das duas áreas
sombreadas?
• DCL da haste de aço
𝜏 é =
5000𝑁
𝜋 ⋅ 10
4 𝑚𝑚
= 63,7𝑀𝑃𝑎
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 36
07/03/2024
10
Tensão de cisalhamento média – Exemplo 2
• Haste de aço d=10 mm; Tensão de cisalhamento média da haste na
parede?; Tensão de cisalhamento média ao longo das duas áreas
sombreadas?
• DCL da escora de madeira
𝜏 é =
2500𝑁
40 ⋅ 20 𝑚𝑚
= 3,12𝑀𝑃𝑎
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 37
Tensão de cisalhamento média – Exemplo 2
• O elemento inclinado da figura está submetido a uma força de compressão de
600 lb. Determinar a tensão de compressão média ao longo das áreas de contato
planas definidas por AB e BC e a tensão de cisalhamento média ao longo do
plano definido por EDB.
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 38
Rascunho
Tensão de cisalhamento média – Exemplo 2
• 𝜎 ?; 𝜎 ?; 𝜏 ?
• DCL da peça inclinada
𝜎 = =
⋅
, ⋅
= 240𝑝𝑠𝑖
𝜎 = =
⋅
⋅ ,
= 160𝑝𝑠𝑖
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 39
𝑥
𝑦
Tensão de cisalhamento média – Exemplo 2
• 𝜎 ?; 𝜎 ?; 𝜏 ?
• DCL da peça EDBA
𝜏 = = =
⋅
⋅ ,
= 80𝑝𝑠𝑖
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 40
𝑥
𝑦
07/03/2024
11
Tensão admissível
• Critérios de projeto
S ≤ R
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 41
Solicitação
=
Tensões atuantes
Resistência
=
Tensões admissíveis
Tensão admissível
• Fator de segurança, 𝐹. 𝑆. = = =
𝐹 obtida em testes experimentais do material
07/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 42
Consequência
P
ro
ba
bi
li
da
de
Baixo Médio
AltoMédio
