11/03/2024
1
Resistência dos Materiais III
Prof.ª Fernanda Lins Gonçalves Pereira
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 1
Propriedades Mecânicas dos Materiais
• A resistência de um material é determinada por
experimento.
• Teste de tração ou compressão é utilizado
principalmente para determinar a relação entre a
tensão normal média e a deformação normal média.
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 2

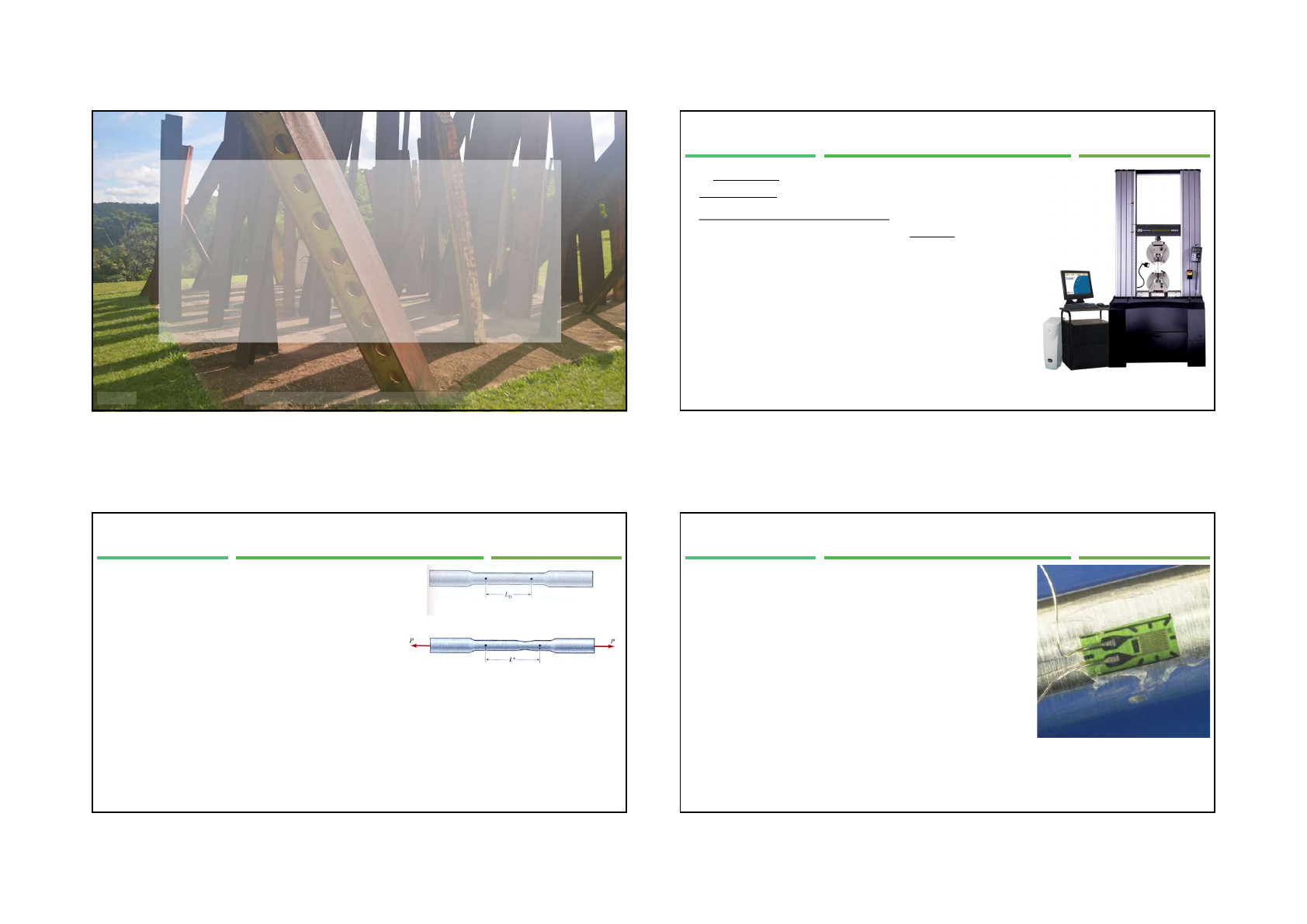

Máquina de ensaio de acionamento
hidráulico controlada por computador
Ensaio de tração
• Corpo de prova do material com formato e
tamanho padronizados
• Área da seção transversal inicial 𝐴 e
comprimento de referência 𝐿
• Comprimento de controle original é 𝐿
• Ele não representa o comprimento total do
espécime
• A máquina de ensaio estira o corpo de prova com
uma taxa lenta e constante, enquanto registra as
cargas aplicadas
• Um extensômetro é utilizado para medir o alongamento 𝛿 = 𝐿∗ − 𝐿
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 3
Espécime Indeformado
Espécime Deformado
Ensaio de tração
• Corpo de prova do material com formato e
tamanho padronizados
• Área da seção transversal inicial 𝐴 e
comprimento de referência 𝐿
• Comprimento de controle original é 𝐿
• Ele não representa o comprimento total do
espécime
• A máquina de ensaio estira o corpo de prova com
uma taxa lenta e constante, enquanto registra as
cargas aplicadas
• Um extensômetro é utilizado para medir o alongamento 𝛿 = 𝐿∗ − 𝐿
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 4
11/03/2024
2
Ensaio de tração
• Extensômetros eletromecânicos são montados em um espécime para medir a
extensão (alongamento) ao longo do comprimento de controle.
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 5
Ensaio de tração de uma barra de armadura de aço
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 6
Ensaio de compressão de concreto
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 7
Diagrama Tensão-Deformação
• Diagrama Tensão-Deformação –
Gráfico com curva de tensão versus
deformação
𝜎 = e 𝜀 =
∗
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 8
11/03/2024
3
Diagrama Tensão-Deformação
Comportamento Elástico
• Na primeira figura, a região de A a B exibe uma
relação linear entre tensão e deformação. A tensão no
ponto B é chamada de limite de proporcionalidade 𝜎
• A razão entre tensão e deformação na região linear é
chamada de E, Módulo de Young ou de Módulo de
Elasticidade
𝐸 =
Δ𝜎
Δ𝜀
𝜎 ≤ 𝜎
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 9
Região
Elástica
Comportamento
Elástico
Diagrama Tensão-Deformação
• Valores típicos de Módulo de Elasticidade
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 10
Módulo de Elasticidade
Material
Módulo de Elasticidade (E)
ksi GPa
Alumínio (puro) 10.000 70
Aço 29.000 200
Ligas de Titânio 16.000 110
Diagrama Tensão-Deformação
Escoamento
• Após o ponto B, o espécime começa a escoar.
Menores incrementos de carga são necessários para
produzir um dado incremento no alongamento.
• A tensão em C é chamada ponto de escoamento
superior, 𝜎 . A tensão em D é chamada ponto de
escoamento inferior, 𝜎 .
• O ponto de escoamento superior é raramente
utilizado, e o ponto de escoamento inferior é
frequentemente chamado simplesmente como ponto
de escoamento, 𝜎 .
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 11
Região
Elástica
Comportamento
Elástico
Diagrama Tensão-Deformação
Escoamento
• Após o ponto B, o espécime começa a
escoar. Menores incrementos de carga são
necessários para produzir um dado
incremento no alongamento.
Zona Perfeitamente Plástica
• Do ponto D para E, o espécime continua a se
alongar sem qualquer acréscimo de tensão.
A região DE é chamada de zona
perfeitamente plástica.
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 12
Região
Elástica
Escoamento
Comportamento
Elástico
11/03/2024
4
Diagrama Tensão-Deformação
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 13
Diagrama Tensão-Deformação
Encruamento
• A tensão começa a crescer em E.
A região de E a F é conhecida
como zona de encruamento. A
tensão em F é a tensão última do
material.
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 14
Região
Elástica
Comportamento
Elástico
Escoamento Encruamento
Comportamento
Plástico
Diagrama Tensão-Deformação
Estricção (“Necking”)
• Em F a tensão começa a cair assim
que a seção transversal central do
espécime começa a localizar a
deformação. Este comportamento
continua até que ocorra a fratura no
ponto G para uma tensão de fratura 𝜎
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 15
A
B
De
Ds
C
D E
F
G
Diagrama Tensão-Deformação
Estricção (“Necking”)
• Em F a tensão começa a cair assim
que a seção transversal central do
espécime começa a localizar a
deformação. Este comportamento
continua até que ocorra a fratura no
ponto G para uma tensão de fratura 𝜎
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 16
Estricção
Fratura
11/03/2024
5
Diagrama Tensão-Deformação
Estricção (“Necking”)
• Tensão Verdadeira (“True Stress”)
Use a mínima área real ao invés da área original
𝜎 =
𝑃
𝐴 í
• Deformação Verdadeira (“True Strain”)
𝜀 = ln (1 + 𝜀)
ou
𝜀 = ln
𝐴
𝐴 í
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 17
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Material frágil – pouco ou nenhum escoamento
• Material dúctil – grandes deformações antes da ruptura
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 18
Diagrama Tensão-Deformação
Material
Dúctil
Material
Frágil
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Material frágil – pouco ou nenhum escoamento
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 19
Diagrama Tensão-
Deformação do ferro fundido
Diagrama Tensão-
Deformação de uma
mistura típica de concreto
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Material frágil – pouco ou nenhum escoamento
• Tensão de ruptura à tração não é bem
definida – oriunda de uma imperfeição ou
microtrinca
• Tensão de ruptura média (conjunto de testes)
• Resistência axial à
compressão muito maior –
trincas ou imperfeições
tendem a fechar-se
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 20
Diagrama Tensão-
Deformação do ferro fundido
11/03/2024
6
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Material frágil – pouco ou nenhum escoamento
• Baixa resistência à tração
• Resistência à compressão muito maior
~12,5 vezes
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 21
Diagrama Tensão-
Deformação de uma
mistura típica de concreto
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Material frágil – pouco ou nenhum escoamento
• Baixa resistência à tração
• Resistência à compressão muito maior
~12,5 vezes
• Diagrama 𝜎 − 𝜀: mistura do concreto (água,
areia, brita e cimento) e tempo de
cura
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 22
Idade do Concreto
84 dias
42 dias
22 dias
15 dias
3 dias
Deformação do Concreto, in/in
Te
ns
ão
 n
o
C
on
cr
et
o,
 p
si
Tensão-Deformação– Materiais Dúcteis e Frágeis
• Material dúctil – grandes deformações antes da ruptura
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 23
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Maioria dos materiais – Comportamento dúctil e frágil
Ex.: Acrílico – Mais dúctil quando a temperatura aumenta
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 24
11/03/2024
7
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Método da deformação residual
• Quando um material, como o alumínio, não tem um ponto de escoamento óbvio e ainda
sofre grandes deformações depois que o limite de proporcionalidade é excedido, uma
tensão de escoamento arbitrária pode ser obtida graficamente.
Deslocada de uma deformação padrão, geralmente 0,2%
(0,002) da porção linear inicial da curva,
Paralela ao diagrama tensão-deformação, uma linha é
traçada.
A interseção da linha traçada com a curva
tensão-deformação determina a tensão de escoamento, 𝜎 .
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 25
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Comportamento elástico não-linear – tensão e deformação não são relacionados
linearmente
Ex.: Borracha natural
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 26
Tensão-Deformação – Materiais Dúcteis e Frágeis
• Fluência
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 27
Deformação
Instantânea
Fluência
Primária
Fluência
Secundária
Fluência
Terciária
Fratura
Tempo, t
D
ef
or
m
aç
ão
, e
Lei de Hooke
• Regime Elástico → 𝜎 = 𝐸𝜀
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 28
11/03/2024
8
Comportamento plástico
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 29
Comportamento plástico
11/03/2024 Resistência dos Materiais III - Prof.ª Fernanda Lins G. Pereira (UERJ - Eng. Civil) 30
Comportamento
plástico
Carregamento
Deformação
permanente
Recuperação
elástica
Comportamento
elástico
Descarregamento a
partir de B(sB
