Questão 1
Ainda não respondida
Vale 1,00 ponto(s).

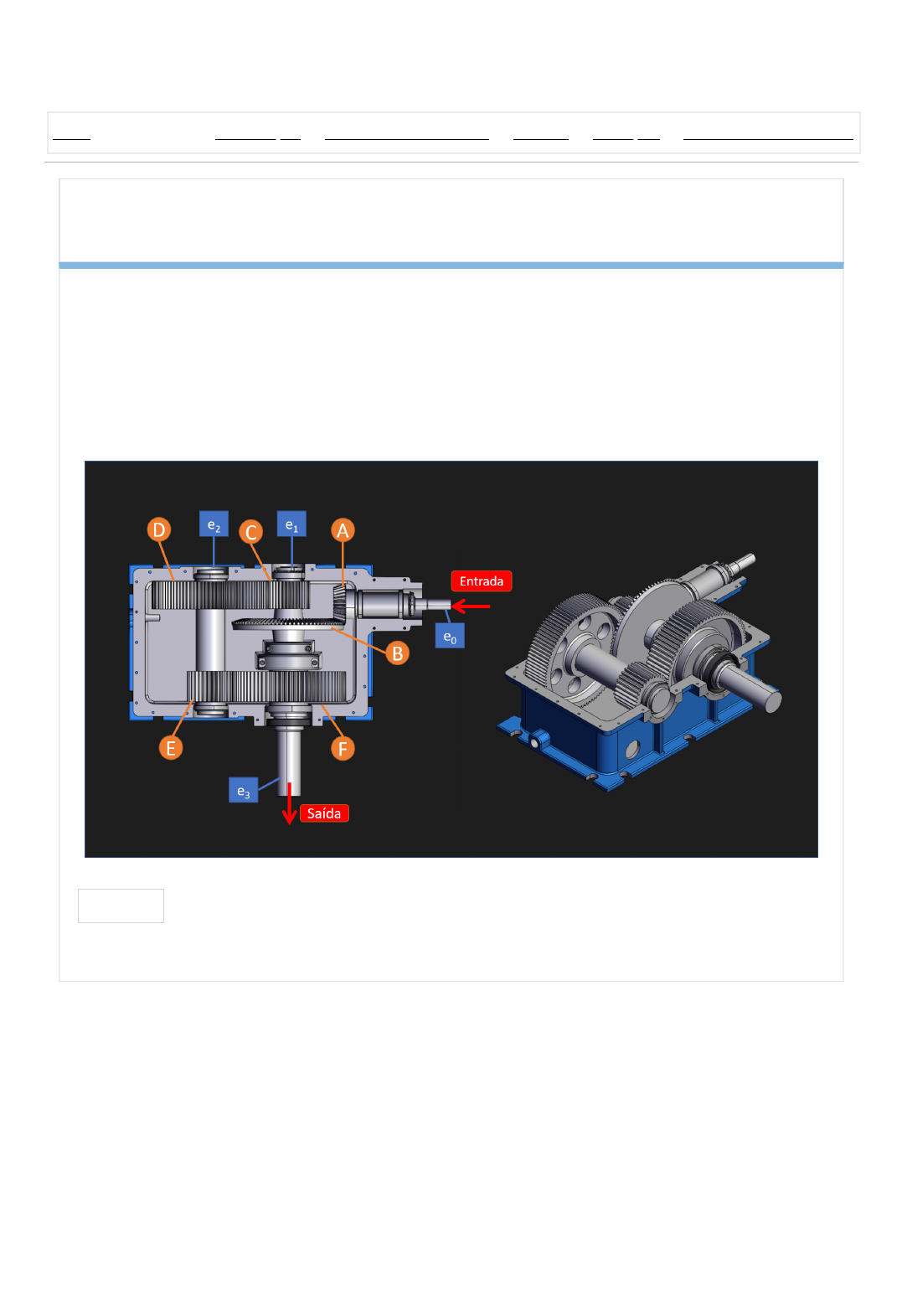

O sistema de transmissão de potencia apresentado em baixo foi projetado. Sabe-se que os eixos são maciço e de
aço classe 6.8 (E=210 GPa; ν=0,3) e a engrenagem C é feita de aço e é fixada no eixo e1 com uso de chavetas
conforme informações a seguir:
O eixo e1 tem diâmetro de projeto de 11 mm e sofre choques fracos do tipo III. Foi utilizado uma chaveta retangular
DIN6885 temperada. A engrenagem C tem uma largura de 40 mm.
Você é responsável para fazer as contas e definir o torque máximo que pode ser transmitido através dessa
engrenagem. Suponha que o sistema tem rendimento de 100%.
T=
[Nm]
Painel / Meus cursos / GRADUAÇÃO / ENGENHARIA MECÂNICA / NM7510 / Avaliações / A1 - 1ª atividade avaliativa
https://moodle.fei.edu.br/course/view.php?id=537
https://moodle.fei.edu.br/my/
https://moodle.fei.edu.br/course/index.php?categoryid=11
https://moodle.fei.edu.br/course/index.php?categoryid=19
https://moodle.fei.edu.br/course/view.php?id=537
https://moodle.fei.edu.br/course/view.php?id=537&section=6
https://moodle.fei.edu.br/mod/quiz/view.php?id=49771
Questão 2
Ainda não respondida
Vale 2,00 ponto(s).
O sistema de transmissão de potência apresentado em baixo foi projetado e entregue para você. Sabe-se que os
eixos são maciço e de aço classe 4.6 (E=210 GPa; ν=0,3) e a engrenagem E é feita de ferro fundido e é fixada no eixo
e2 por eixos ranhurados tipo DIN5462 e tem diâmetro de projeto de 27 mm.
Supondo que o eixo e2 recebe 17 CV de potência e tem rotação de 250 rpm, nas condições de choques fracos e
carga II.
Calcule o comprimento mínimo normalizado do eixo ranhurado e a força de esmagamento nos entalhes do eixo.
Suponha que o sistema tem rendimento de 100%.
L=
[mm]
Força de esmagamento=
[N]
Questão 3
Ainda não respondida
Vale 3,00 ponto(s).
Considere o mesmo sistema de transmissão apresentado. Sabe-se que os eixos são maciço e de aço classe 5.8
(E=210 GPa; ν=0,3) e a engrenagem D é feita com o mesmo material do eixo. A fixação da engrenagem D no eixo e2
ocorre por interferência. A engrenagem D tem largura fixa de 40 mm desde o furo até o topo da engrenagem, ou
seja não tem variação na alma. No projeto consta que o ajuste é 42H6s8. Tanto o eixo quanto o cubo tem
acabamento fino por fresamento.
A montagem é feita por método de velocidade controlada com uso de óleo como lubrificação. Considerando
coeficiente de segurança de 1,2 para montagem e desmontagem, deseja se calcular a força mínima para montagem,
a força mínima para desmontagem e o torque máximo. Note que a engrenagem é ECDR e não tem força axial.
Força de montagem=
[N]
Força de desmontagem=
[N]
Torque=
[Nm]
