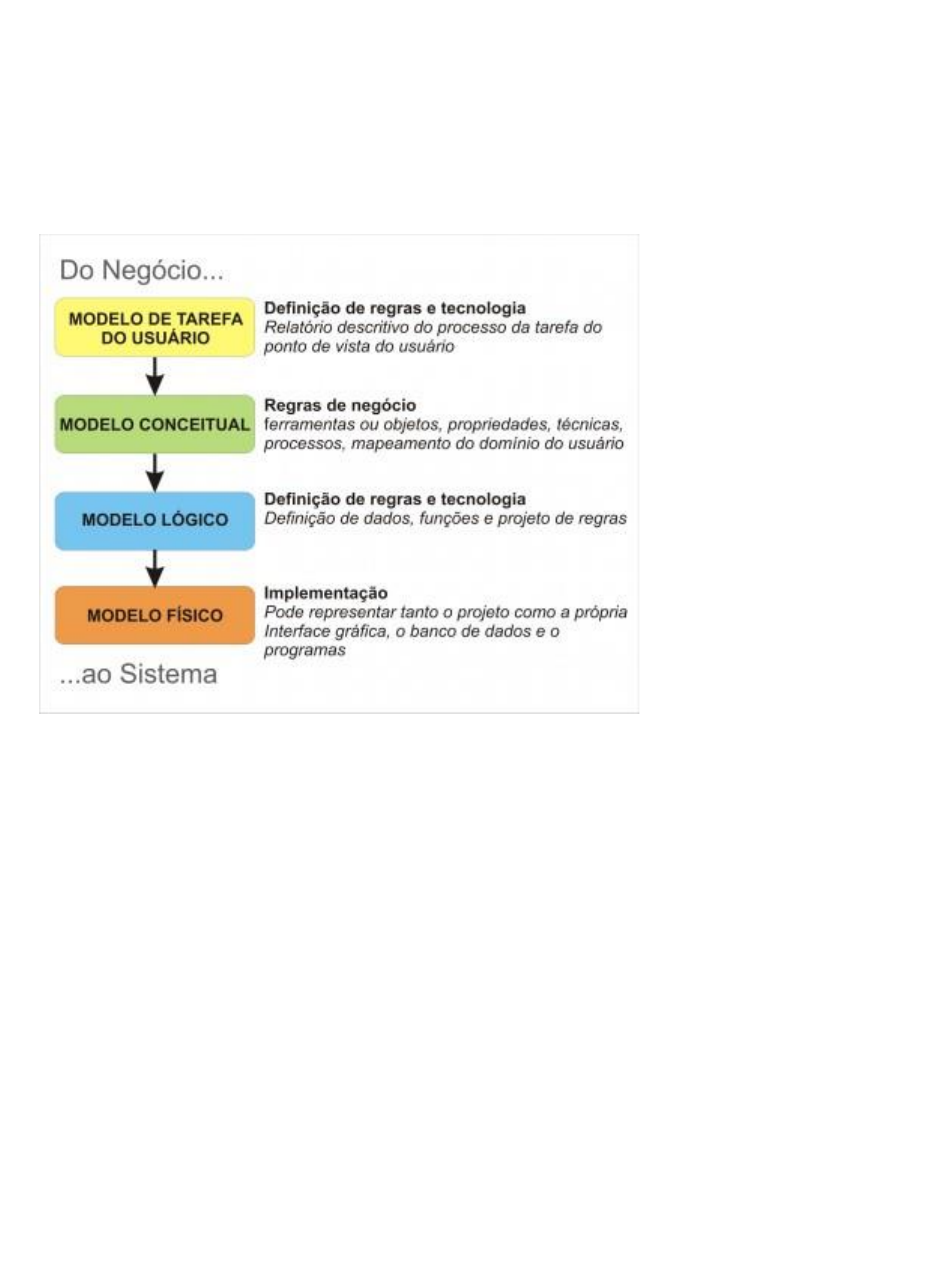

Graus de Abstração de
Dados

Modelagem Conceitual
O objetivo aqui é criar um modelo conceitual de forma gráfica, sendo este chamado de
Diagrama Entidade e Relacionamento (DER), que identificará todas as entidades e
relacionamentos de uma forma global. Aqui é evitado qualquer detalhamento específico do
modelo de BD.
O modelo conceitual mais utilizado é o de ER, que é ajudado pelo DER, que na prática, constitui
o modelo básico do BD. Este é utilizado para representar graficamente o esquema conceitual.
Através deste modelo, teremos uma visão de cima (macro) compreendida de modo
relativamente fácil sobre o ambiente de dados. Também é independente de hardware ou
software, ou seja, não depende de nenhum SGBD utilizado para implantá-lo. Por tanto, qualquer
alteração no software ou hardware, não terão efeito no nível conceitual.


Modelagem Lógica
Depois que selecionamos um SGBD, iremos mapear o modelo conceitual para ele. O projetista
relaciona as características e restrições do modelo conceitual com as do modelo selecionado
para implementação. O modelo lógico constitui uma representação específica de um modelo
interno, utilizando as estruturas de BD suportada pelo banco escolhido. Em um Banco de Dados
Relacional (BDR), o esquema interno é expresso utilizando linguagem SQL, por padrão.
Neste nível, o modelo lógico depende do software. Por tanto, qualquer alteração feita no SGBD
exigem que o modelo interno seja alterado para adequar-se às características e exigências de
implementação do modelo de BD. Quando conseguimos alterar o modelo lógico sem afetar o
modelo conceitual, teremos o que é chamado de independência lógica. No entanto, o modelo
lógico continua independente de hardware, ou seja, qualquer alteração (escolha de um
computador, sistema operacional diferente, etc) não afetará no modelo lógico.
É nesta modelagem que serão definidas os padrões e nomenclaturas, chaves primárias e
estrangeiras, sempre levando em conta o modelo conceitual criado anteriormente.



Modelagem Física
Aqui é trabalhado no nível mais baixo de abstração, descrevendo o modo como os dados são
salvos em meios de armazenamentos, como discos e fitas, sendo exigido a definição tanto dos
dispositivos de armazenamento físico como dos métodos de acesso (físico) necessários para
se chegar aos dados nesse dispositivos, o que o torna dependente tanto de software como de
hardware. Os projetistas precisam de um conhecimento detalhado do hardware e do software
utilizado para implementar o projeto de BD.
Não é necessário que o projetista se preocupe com as características do armazenamento físico
dos dados, mas a implementação de um modelo relacional pode exigir sintonização refinada
no nível físico para melhorar o desempenho, principalmente em BD muito grandes em
ambientes mainframes.

Níveis de Abstração de
Dados
MODELO
GRAU DE
ABSTRAÇÃO
FOCO INDEPENDÊNCIA
Externo Alto Visões dos usuários finais Hardware e Software
Conceitual Média-Alta
Visão global dos dados (independe
do modelo do BD)
Hardware e Software
Lógica Média-Baixa Modelo específico de BD Hardware
Físico Baixo
Métodos de armazenamento e
acesso
Nem hardware ou
software

Exercícios para a criação de modelos conceitual, lógico e físico de um banco de
dados:

1. Loja de Eletrônicos
o Entidades: Produto, Fornecedor, Cliente, Venda
2. Clínica Médica
o Entidades: Paciente, Médico, Consulta, Prontuário
3. Faculdade
o Entidades: Aluno, Professor, Curso, Disciplina, Turma
4. Hotel
o Entidades: Hóspede, Quarto, Reserva, Serviço
5. Financeira
o Entidades: Cliente, Empréstimo, Parcela, Atendente
6. Operadora de Turismo
o Entidades: Cliente, Pacote, Reserva, Destino, Guia
7. Instituto de Pesquisa
o Entidades: Pesquisador, Projeto, Publicação, Financiador
8. Teatro
o Entidades: Espetáculo, Artista, Ingresso, Sessão
9. Museu
o Entidades: Exposição, Obra, Artista, Visitante
o
10. Mercado de Produtos Orgânicos
• Entidades: Produto, Fornecedor, Cliente, Venda
Para cada cenário, você deve:
• Conceitual: Identificar as entidades e seus relacionamentos.
• Lógico: Definir os atributos para cada entidade e as relações entre elas.
• Físico: Criar tabelas SQL correspondentes às entidades e relacionamentos.
Demais exemplos de cenários:
1. Loja de Livros
2. Hospital
3. Escola
4. Restaurante
5. Banco
6. Agência de Viagens
7. Universidade
8. Cinema
9. Biblioteca
10. Supermercado
11. Farmácia
12. Academia de Ginástica
13. Estúdio de Música
14. Galeria de Arte
15. Concessionária de Carros
16. Imobiliária
17. Salão de Beleza
18. Pet Shop
19. Loja de Roupas
20. Padaria
Para cada cenário, você deve:
• Conceitual: Identificar as entidades e seus relacionamentos.
• Lógico: Definir os atributos para cada entidade e as relações entre elas.
• Físico: Criar tabelas SQL correspondentes às entidades e relacionamentos.


Modelo Conceitual Entidades: Livro, Autor, Cliente, Compra Relacionamentos: Um
Autor pode escrever vários Livros, um Livro pode ser comprado por vários Clientes,
um Cliente pode fazer várias Compras.
Modelo Lógico Entidades e Atributos:
• Livro (ID_Livro, Título, ID_Autor)
• Autor (ID_Autor, Nome)
• Cliente (ID_Cliente, Nome)
• Compra (ID_Compra, ID_Cliente, ID_Livro, Data)
Relações:
• Livro está associado a Autor através de ID_Autor.
• Compra está associada a Cliente e Livro através de ID_Cliente e ID_Livro,
respectivamente.
Modelo Físico Tabelas SQL:
SQL
CREATE TABLE Autor (
 ID_Autor INT PRIMARY KEY,
 Nome VARCHAR(100)
);

CREATE TABLE Livro (
 ID_Livro INT PRIMARY KEY,
 Título VARCHAR(100),
 ID_Autor INT,
 FOREIGN KEY (ID_Autor) REFERENCES Autor(ID_Autor)
);

CREATE TABLE Cliente (
 ID_Cliente INT PRIMARY KEY,
 Nome VARCHAR(100)
);

CREATE TABLE Compra (
 ID_Compra INT PRIMARY KEY,
 ID_Cliente INT,
 ID_Livro INT,
 Data DATE,
 FOREIGN KEY (ID_Cliente) REFERENCES Cliente(ID_Cliente),
 FOREIGN KEY (ID_Livro) REFERENCES Livro(ID_Livro)
);
