Pincel Atômico - 30/08/2024 14:27:24 1/4
ERIC OLIVEIRA
BERTOLO
Avaliação Online (SALA EAD) - Capitulos/Referencias 1,2,3
Atividade finalizada em 26/08/2024 12:33:23 (2460995 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
ELETRICIDADE APLICADA [204039] - Avaliação com 5 questões, com o peso total de 15,00 pontos [capítulos - 1,2,3]
Turma:
Graduação: Engenharia Ambiental e Sanitária - Grupo: FEVEREIRO/2021 - ENGAMBIE [21014]
Aluno(a):
91272817 - ERIC OLIVEIRA BERTOLO - Respondeu 5 questões corretas, obtendo um total de 15,00 pontos como nota
[368862_2813
45]
Questão
001
Prova PETROVAS Engenheiro(a) de Equipamentos Júnior Elétrica – Prova 2 –
Questão 23. Disponível em: https://abrir.link/Mzonn. Acesso em: 19 nov. 2023.

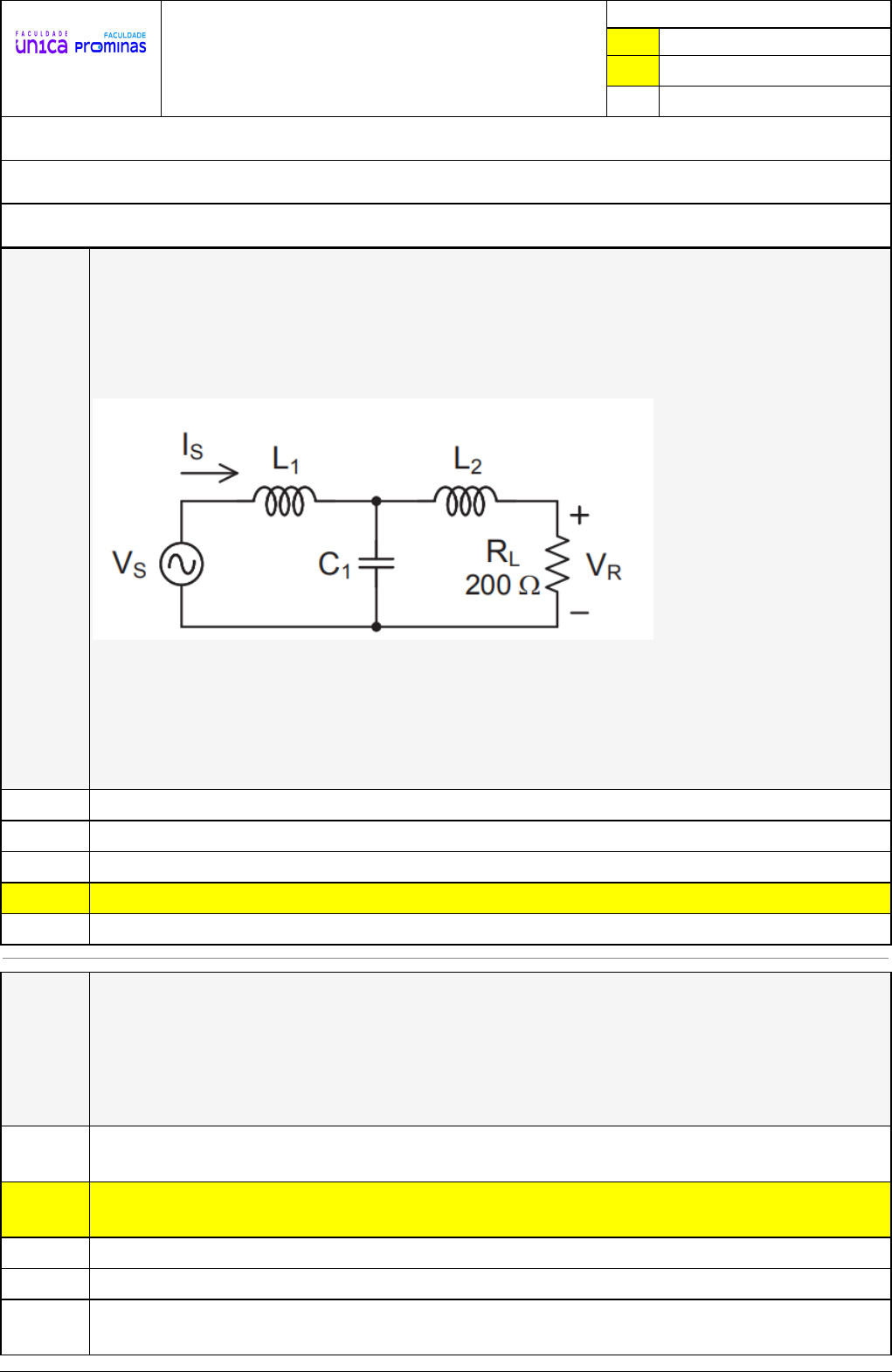

No circuito de corrente alternada monofásico mostrado abaixo, foi utilizado um
multímetro para medir os valores eficazes da tensão VR na carga, da tensão VS na
fonte e da corrente IS entregue pela fonte ao circuito. Os valores medidos estão
anotados na tabela a seguir:
Variável Medida Valor Eficaz
VS 50 V
IS 0,2 A
VR 40 V
Com base nos resultados medidos, conclui-se que o fator de potência do circuito visto
pela fonte de tensão VS é:
1,0
0,9
0,5
X 0,8
0,6
[368861_2878
65]
Questão
002
Em um circuito elétrico, podemos ter configurações diferentes de como os
componentes estão interligados. Em um circuito em série, todos os componentes estão
conectados um após o outro, de modo que a corrente elétrica tem apenas um caminho
para seguir. No entanto, em um circuito paralelo, cada componente está conectado
diretamente aos terminais de alimentação, proporcionando múltiplos caminhos para a
corrente. É correto afirmar que:
Em Circuitos mistos todos os componentes elétricos estão submetidos a mesma
tensão.
X
Em um circuito em série, se um componente falhar, toda a corrente no circuito será
interrompida.
Em um circuito em série, a corrente é diferente em cada componente.
Circuitos em paralelo têm uma única trajetória para a corrente elétrica.
Em um circuito em série, a tensão é sempre a soma das tensões individuais dos
componentes.
Pincel Atômico - 30/08/2024 14:27:24 2/4
[368861_2812
07]
Questão
003
Leia o trecho retirado do livro Análise de circuitos elétricos com aplicações escrito por
SADIKU et al., transcrito abaixo:
“Como os elementos de um circuito elétrico podem ser interconectados de diferentes
modos, é preciso entender alguns conceitos básicos da topologia dos circuitos.
Entende-se por topologia dos circuitos as propriedades relacionadas à disposição dos
elementos no circuito e à configuração geométrica do circuito. Tais propriedades
incluem os nós, os ramos e os laços’’.
SADIKU, MATTHEW N. O.; MUSA, SARHAN M. E ALEXANDER, CHARLES K.
Análise de circuitos
elétricos com aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa
Sales;
revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 60.
Baseado no excerto de texto lido e no seu estudo da aula 5, avalie as asserções a
seguir e assinale as alternativas em que só aparecem sentenças corretas
Fonte: Autora, AutoCAD (2023)
I. Este circuito está ligado em paralelo.
II. O valor da resistência total deste circuito é igual a 4 Ohms.
III. Se o resistor de 25 Ohms for retirado do circuito a resistência total diminui para 3
Ohms.
IV. Se o resistor de 25 Ohms for retirado do circuito a corrente total nesta nova
configuração valerá 32 A.
A respeito dessas asserções, assinale a opção correta.
I, III e IV, apenas
III e IV, apenas
X I e II, apenas
II, III e IV, apenas
I, II e III, apenas
Pincel Atômico - 30/08/2024 14:27:24 3/4
[368861_2812
01]
Questão
004
Leia o trecho do texto abaixo:
A lei de Kirchhoff para corrente é baseada na lei da conservação de carga, a qual
requer que a soma algébrica das cargas dentro de um sistema não mude. A lei de
Kirchhoff para corrente (LKC) estabelece que a soma algébrica das correntes que
entram em um nó é zero. Matematicamente, a LKC implica que:
I1 + I2 + I3 + ... + IN = 0
Em que N é o número de ramos conectados ao nó e In é a n-ésima corrente entrando
(ou saindo) do nó, n = 1, 2, 3, 4, .... Por essa lei, correntes entrando em um nó podem
ser consideradas positivas, enquanto as correntes saindo do nó podem ser
consideradas negativas ou vice-versa.
SADIKU, MATTHEW N. O.; MUSA, SARHAN M. E ALEXANDER, CHARLES K.
Análise de circuitos
elétricos com aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa
Sales;
revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 139.
Agora estude o circuito abaixo e analise as assertivas sobre este circuito e sobre a
LKC a seguir:
Fonte: Autora, AutoCAD (2023)
Sobre este circuito é correto afirmar que:
I. O valor da corrente I1 é de 25 A.
II. A corrente I2 vale 23 A.
III. O valor da corrente I3 é igual a 26 A.
IV. O valor do resistor R1 é igual a 25 Ω.
A respeito dessas asserções, assinale a opção correta.
X I, II, apenas
II e III, apenas
I e IV, apenas
I, II e III, apenas
II, III e IV, apenas
Pincel Atômico - 30/08/2024 14:27:24 4/4
[368861_2810
50]
Questão
005
Leia o trecho abaixo:
A lei de ohm define a relação entre a corrente, a tensão e a resistência. Há três formas
de expressá-la matematicamente:
• A corrente num circuito é igual à tensão aplicada ao circuito dividida pela resistência
do circuito.
• A resistência de um circuito é igual à tensão aplicada ao circuito dividida pela
corrente que passa pelo circuito.
• A tensão aplicada a um circuito é igual ao produto da corrente pela resistência do
circuito.
GUSSOW, MILTON. Eletricidade Básica. 2ª Edição. Tradução: José Lucimar do
Nascimento.
Consultoria, supervisão e revisão técnica: Antonio Pertence Júnior. Porto Alegre,
ARTMED Editora S. A., 2007. P. 54.
Baseado no trecho do texto lido, assinale a alternativa que contêm a resposta correta
do valor da resistência de um chuveiro ligado em 220 V que possui uma potência de
10.000 W.
O valor da resistência deste chuveiro é um número que está contido no intervalo
representado pela alternativa:
Maior do que 45 e menor do que 60 Ω.
Maior do que 30 e menor do que 45 Ω.
X Maior do que 0 e menor do que 15 Ω.
Maior do que 60 Ω.
Maior do que 15 e menor do que 30 Ω .
