11/04/2024 12:27:03 1/5
REVISÃO DE SIMULADO
Nome:
AMAURICIO ADOLFO DE FREITAS
Disciplina:
Eletricidade Aplicada
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001 Leia o trecho do texto abaixo:
“Um circuito série é aquele que permite somente um percurso para a passagem da
corrente. Já um circuito paralelo é aquele no qual dois ou mais componentes estão
conectados à mesma fonte de tensão. Cada percurso paralelo é então um ramo ou
malha com a sua própria corrente’’.
GUSSOW, MILTON. Eletricidade Básica. 2ª Edição. Tradução: José Lucimar do
Nascimento.
Consultoria, supervisão e revisão técnica: Antonio Pertence Júnior.
Porto Alegre, ARTMED Editora S. A., 2007. P. 64 e 87.

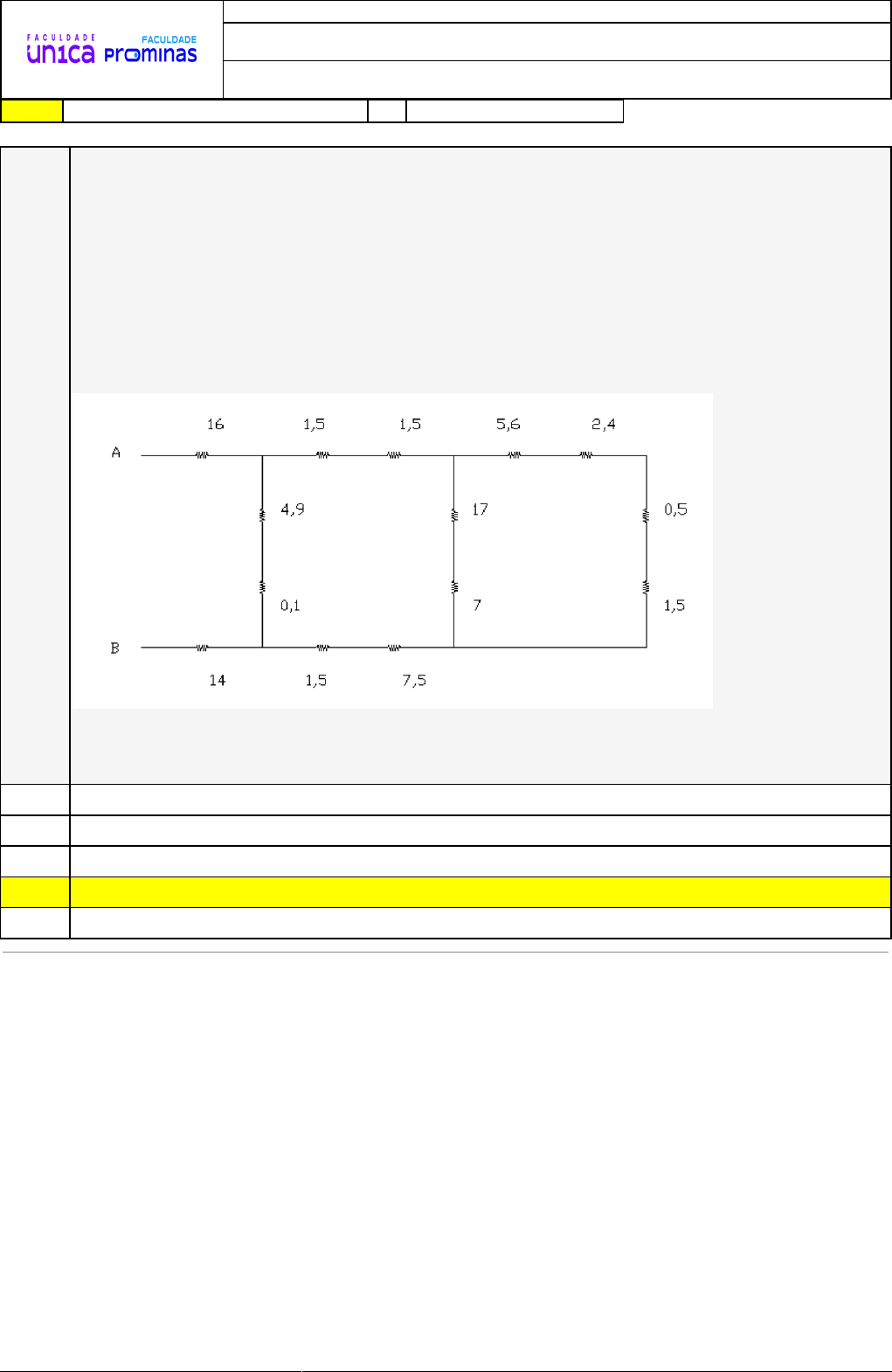

Agora analise o circuito elétrico abaixo:
Fonte: Autora, AutoCAD (2023)
A respeito dessas asserções, assinale a opção que contém o valor da resistência total
que pode representar o circuito acima:
A) Maior do que 0 e menor do que 10 �.
X B) Maior do que 20 e menor do que 30 �.
C) Maior do que 10 e menor do que 20 �.
D) Maior do que 30 e menor do que 40 �.
E) Maior do que 40 �.
11/04/2024 12:27:03 2/5
Questão
002 Leia o trecho do texto abaixo:
Existem 2 tipos de elementos encontrados nos circuitos elétricos: elementos passivos e
elementos ativos. Um elemento ativo é capaz de gerar energia, enquanto um elemento
passivo não. Exemplos de elementos passivos são os resistores, os capacitores e os
indutores. Elementos ativos típicos incluem os geradores, as baterias e os
amplificadores.
SADIKU, MATTHEW N. O.; MUSA, SARHAN M. E ALEXANDER, CHARLES K. Análise de
circuitos
elétricos com aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa Sales;
revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 60.
Agora analise o circuito elétrico abaixo:
Fonte: Autora, AutoCAD (2023)
Baseado no excerto de texto lido e no seu estudo da aula 5, avalie as asserções a
seguir e assinale as alternativas em que só aparecem sentenças corretas
I. Este circuito está ligado em série e paralelo.
II. O valor da resistência total deste circuito é igual a 120 Ohms.
III. A corrente deste circuito vale aproximadamente 318 mA.
IV. A fonte de alimentação deste circuito fornece 35 V.
A respeito dessas asserções, assinale a opção correta.
A) I, II e III, apenas
B) III e IV, apenas
C) I, III e IV, apenas
X D) II, III e IV, apenas
E) I e II, apenas
11/04/2024 12:27:03 3/5
Questão
003 Leia o excerto de texto abaixo:
“A análise de malhas é somente aplicada para um circuito que seja planar. Um circuito
planar é aquele que pode ser desenhado em um plano sem ramos se cruzando; de
outra forma, ele é não planar. Circuitos não planares podem ser manuseados utilizando
a análise nodal’’.
SADIKU, MATTHEW N. O.; MUSA, SARHAN M. E ALEXANDER, CHARLES K. Análise de
circuitos
elétricos com aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa Sales;
revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 139.
Analise o circuito abaixo:
Fonte: Adaptado de Sadiku et al. (2014, p. 141)
Sobre este circuito é correto afirmar que:
I. Este circuito está ligado em paralelo.
II. O valor corrente i1 é de aproximadamente 1,13 A.
III. O valor corrente i2 é de aproximadamente 0,8 A.
IV. Este circuito pode ser resolvido pelo método de redução de resistores.
A respeito dessas asserções, assinale a opção correta.
A) I e IV, apenas
B) II e III, apenas
X C) I, II e III, apenas
D) II, III e IV, apenas
E) I, III e IV, apenas
Questão
004 Considerando a resistência elétrica em circuitos, é sabido que em circuitos em série, a
resistência total é a soma das resistências individuais. Já em um circuito paralelo, a
resistência total é sempre menor do que a menor resistência individual. É correto
afirmar que:
A) A resistência total em circuitos em série e paralelo sempre tem o mesmo valor.
B) Em circuitos paralelos, a resistência total aumenta à medida que adicionamos mais
resistores.
C) Em circuitos em série, a resistência total é sempre igual à menor resistência do circuito.
X D) Em circuitos paralelos, a resistência total é calculada pelo inverso da soma dos inversos
das resistências individuais.
E) Em circuitos em série, a resistência total diminui à medida que adicionamos mais
resistores.
11/04/2024 12:27:03 4/5
Questão
005 Leia o trecho do texto abaixo:
A lei de Kirchhoff para corrente é baseada na lei da conservação de carga, a qual requer
que a soma algébrica das cargas dentro de um sistema não mude. A lei de Kirchhoff
para corrente (LKC) estabelece que a soma algébrica das correntes que entram em um
nó é zero. Matematicamente, a LKC implica que:
I1 + I2 + I3 + ... + IN = 0
Em que N é o número de ramos conectados ao nó e In é a n-ésima corrente entrando
(ou saindo) do nó, n = 1, 2, 3, 4, .... Por essa lei, correntes entrando em um nó podem
ser consideradas positivas, enquanto as correntes saindo do nó podem ser
consideradas negativas ou vice-versa.
SADIKU, MATTHEW N. O.; MUSA, SARHAN M. E ALEXANDER, CHARLES K. Análise de
circuitos
elétricos com aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa Sales;
revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 139.
Agora estude o circuito abaixo e analise as assertivas sobre este circuito e sobre a LKC
a seguir:
Fonte: Autora, AutoCAD (2023)
Sobre este circuito é correto afirmar que:
I. O valor da corrente I1 é de 25 A.
II. A corrente I2 vale 23 A.
III. O valor da corrente I3 é igual a 26 A.
IV. O valor do resistor R1 é igual a 25 âÂ�¦.
A respeito dessas asserções, assinale a opção correta.
A) II, III e IV, apenas
X B) I, II e III, apenas
C) I, II, apenas
D) II e III, apenas
E) I e IV, apenas
Questão
006 Circuitos em série e paralelo são frequentemente usados em aplicações práticas,
dependendo da necessidade do sistema. Em uma situação onde um único componente
defeituoso não deve interromper toda a operação do circuito, qual configuração é mais
adequada? É correto afirmar que:
A) Um circuito em paralelo é mais adequado porque a falha de um componente não
interrompe a corrente em outros ramos.
B) Um circuito em série é mais adequado porque a tensão é dividida entre os
componentes.
C) Um circuito em série é mais adequado porque a corrente é constante.
X D) Ambos circuitos em série e paralelo são igualmente adequados.
E) A configuração não importa desde que a tensão seja mantida constante.
11/04/2024 12:27:03 5/5
Questão
007 Considere uma série de lâmpadas conectadas em um circuito em série e, em outra
situação, no circuito paralelo. Se uma das lâmpadas queimar, qual será o impacto nos
outros componentes do circuito? É correto afirmar que:
A) Lâmpadas adicionais em um circuito em série aumentam a corrente total.
B) Em ambos os circuitos, as lâmpadas restantes continuam acesas.
C) No circuito em série, as lâmpadas restantes permanecem acesas, mas no paralelo elas
apagam.
X D) Em ambos os circuitos, as lâmpadas restantes apagam.
E) No circuito em série, as lâmpadas restantes apagam, enquanto no paralelo elas
continuam acesas.
Questão
008 Leia o trecho retirado do livro Análise de Circuitos Elétricos com Aplicações escrito por
Sadiku & Alexander e transcrito abaixo:
“Quando um fio condutor consistindo em trilhões de átomos é conectado a uma bateria
(uma fonte de força eletromotiva), as cargas são forçadas a se mover; as cargas
positivas movem-se em uma direção, enquanto as cargas negativas movem-se na
direção oposta. Esse movimento de cargas cria uma corrente elétrica”.
SADIKU, MATTHEW N. O; MUSA, SARHAN M E ALEXANDER, CHARLES K. Análise de Circuitos
Elétricos com Aplicações. Tradução: Luiz Carlos do Nascimento, Warlley de Sousa Sales.
Revisão técnica: Antonio Pertence Júnior. Porto Alegre: AMGH, 2014. P. 08
Fonte: Disponível em: https://abrir.link/ZWIQW. Acesso em: 19 nov. (2023)
Baseado no excerto de texto lido e na figura acima, analise as assertivas a seguir:
I. O fluxo de elétrons é oposto ao fluxo de cargas positivas e a corrente elétrica é
adotada com o mesmo sentido do fluxo de cargaspositivas.
II. A corrente elétrica é a variação no tempo da quantidade de prótons de um átomo
medida em Ampères (A).
III. Sem a bateria não há circulação de corrente pelo interior do circuito, pois a condição
fundamental para termos corrente é termos de tensão elétrica.
Agora assinale que contém somente as assertivas corretas:
A) I e II, apenas
X B) II e III apenas
C) I, II e III
D) I, apenas
E) I e III, apenas
