Parcial
1. O fluído R124a é o fluído de trabalho de um ciclo de refrigeração por
compressão de vapor ideal. A temperatura de evaporação é de 5ºC e na
saída do condensador é de 55ºC. O fluxo é de 5Kg/min, determine:
a) A taxa de transferência de calor no evaporador.
b) A potência líquida de entrada no ciclo.
c) COP.

2. Um ciclo frigorífico ideal opera com o fluido refrigerante R134a. O
refrigerante entra no compressor a uma temperatura de -10°C e no
condensador a 35°C. A vazão mássica do refrigerante é de 0,04 kg/s. Com
base nessas condições, determine:
a) O coeficiente de desempenho (COP) do ciclo.
b) O calor removido no evaporador em kW.

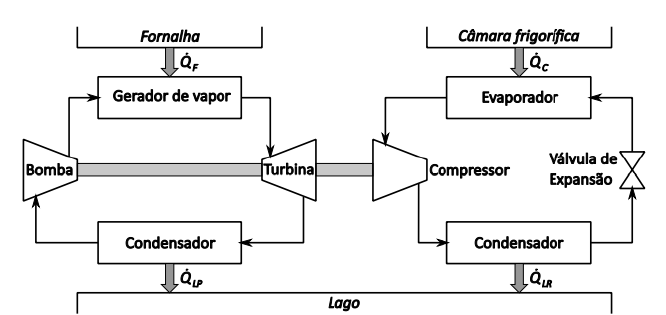

3. Uma indústria de alimentos deseja reduzir custos energéticos e aproveitar a
energia térmica liberada durante o processo de fritura em uma linha de
produção de salgadinhos. Para isso, sua equipe projeta um sistema que
utiliza a energia térmica dos gases de exaustão do processo de fritura para
alimentar um ciclo de refrigeração. Esse ciclo será utilizado para manter
uma sala de armazenagem a uma temperatura controlada de -5°C, com uma
demanda de resfriamento de 100 kW. O ciclo de potência proposto é um
ciclo Rankine, onde vapor d’água é admitido na turbina a 250°C e 500kPa,
com uma eficiência isentrópica da turbina de 90%. A pressão na saída da
bomba é de 20kPa. O ciclo de refrigeração utiliza R-134a como fluido de
trabalho, e a pressão no condensador é de 1,5 MPa. Sabendo que as trocas
de calor são internamente reversíveis, responda:
a) Calcule a potência requerida no compressor do sistema de refrigeração.
b) Determine o fluxo mássico necessário para o ciclo de potência.
c) Calcule a taxa de geração de entropia nos processos irreversíveis de ambos
os ciclos.
