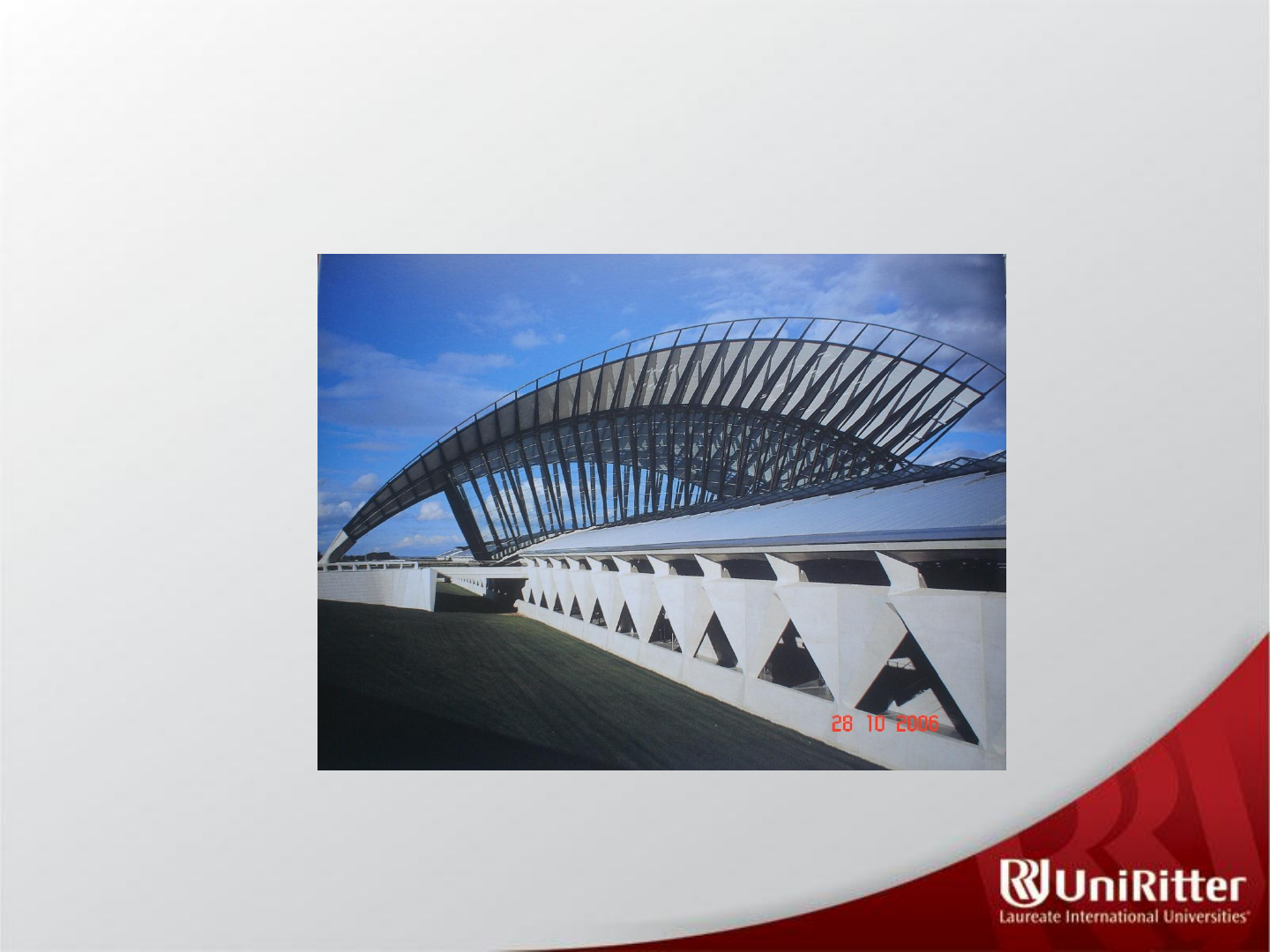

Classificação dos Sistemas Estruturais Prof. André Kraemer Souto Aeroporto de Lion, França, 1989-1994, Santiago Calatrava Classificação FORMA ATIVA VETOR ATIVO MASSA ATIVA SUPERFICIE ATIVA SISTEMAS ESTRUTURAIS VERTICAIS SISTEMAS ESTRUTURAIS HÍBRIDOS SISTEMA ESTRUTURAIS FUNDAMENTAIS Sistemas de FORMA ATIVA Estas estruturas redirecionam as forças externamente principalmente através da forma de seu material, como os arcos e os cabos. Eles mudam as forças externas por meio de esforços normais simples: o arco por compressão e o cabo por tração. Forma Ativa: cabos Fábrica da Renault - 1980 Estádio de Munique - 1972 Ponte El Alamillo - 1992 Sistemas de VETOR ATIVO Estas estruturas redirecionam as forças externas principalmente através da composição dos elementos de tração e compressão, como uma treliça. Vetor Ativo : treliças Mercado Público – Porto Alegre Sistemas de MASSA (SEÇÃO) ATIVA Estas estruturas redirecionam as forças externas principalmente através do volume e da continuidade do material, como vigas e pilares. Massa Ativa: vigas e lajes Laje Pilar Viga Flexão Sistemas de SUPERFíCIE ATIVA Estas estruturas redirecionam as forças externas principalmente ao longo da continuidade de uma superfície, como uma estrutura em lâmina ou casca. SUPERFíCIE ATIVA: Cascas Hipódromo Zarzuela - 1935 CNIT – Centro Nacional das Indústrias e Técnicas - Paris Sistemas Estruturais VERTICAIS São os sistemas estruturais cuja função principal é a de agrupar cargas de planos horizontais colocados uns sobre os outros, e transmiti-las verticalmente à base. Verticais: Edifícios altos Sears Towers – Chicago 1972 – 442 m de altura Viaduto Millau / França – 2004 Pilares com 270 m de altura Sistemas Estruturais HÍBRIDOS São os sistemas estruturais cuja redistribuição das forças é efetuada através da ação conjunta de dois ou vários mecanismos diferentes. HÍBRIDOS
