EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 1

Lista de Exercícios de EAM 301 – Topografia Básica
ALTIMETRIA


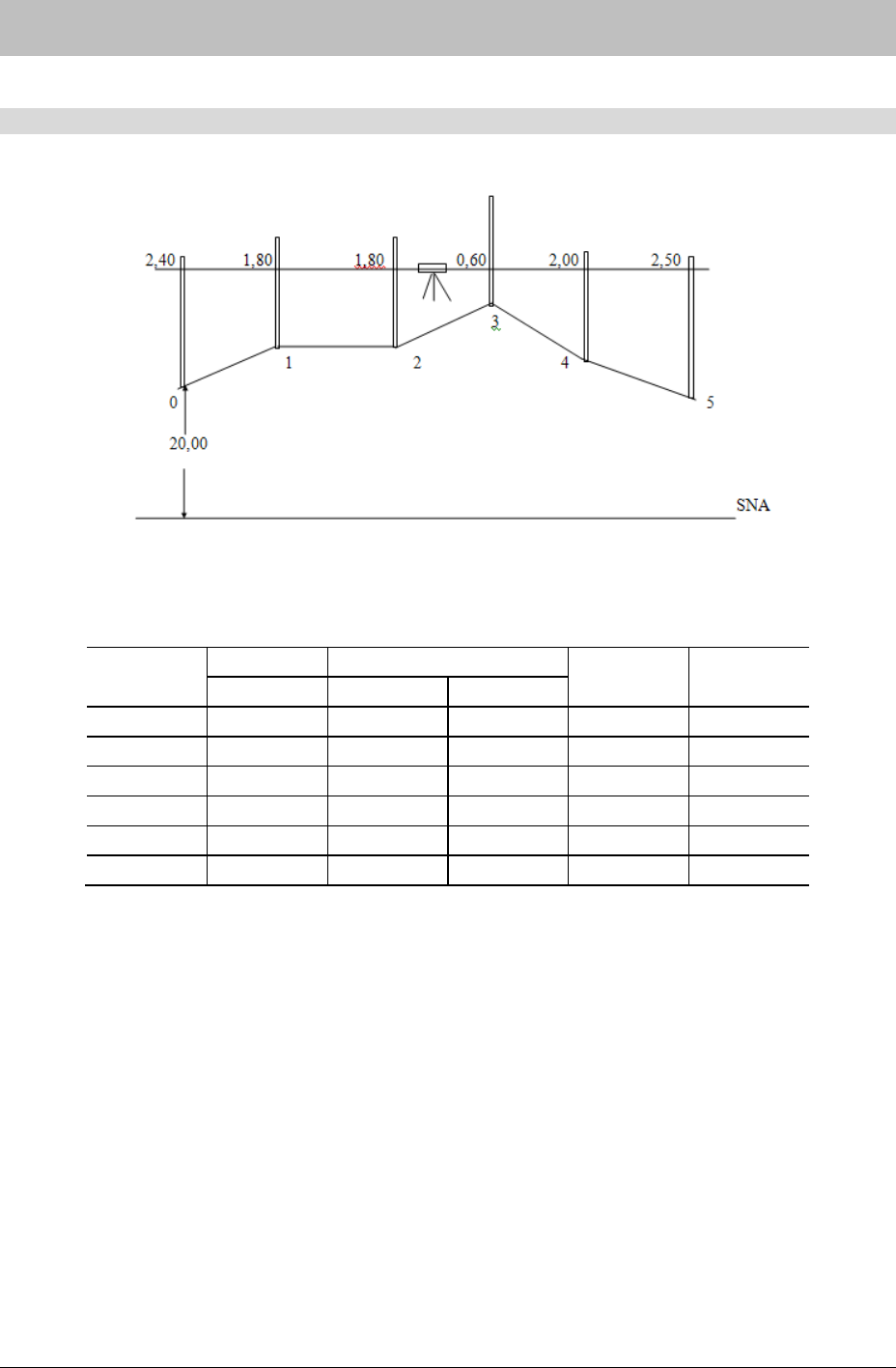

Exercício 01

 Dado o esquema abaixo, pede-se completar a caderneta de campo, a seguir.



CADERNETA DE CAMPO

EST LEITURA DIFERENÇA NÍVEL COTAS OBS.
 MIRA + -













EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 2


Exercício 02

 Dado o esquema abaixo, pede-se completar a caderneta de campo, a seguir. Sabe-se que o
greide (linha vermelha) começa na estaca 0, 0.50 metros acima da cota do terreno, e
termina na cota do terreno da estaca 5.



CADERNETA DE CAMPO

EST LEITURA DIFERENÇA NÍVEL COTAS COTA CORTE ATERRO OBS.
 MIRA + - TERRENO GREIDE















EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 3


Exercício 03

 De posse do esquema abaixo, pede-se:
a) Completar a caderneta de campo;
b) Mostre como se verifica que os cálculos das cotas estão corretos;
c) Supondo-se que no contranivelamento encontrou-se uma diferença de nível igual a 0,80m,
determinar o erro de nivelamento e dizer se o mesmo é permitido.
 K30,0T 


CADERNETA DE CAMPO
EST. VISADAS PLANO COTAS OBS.
RÉ VANTE VISADA
 10,00 estacas a
 cada 20m














EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 4


Exercício 04

Sabendo que a cota do ponto 0 é igual a 50,00 metros, calcule as cotas dos pontos 1, 2, 3 e 5.
Determine o erro altimétrico.




CADERNETA DE CAMPO
EST. VISADAS PLANO COTAS OBS.
RÉ VANTE VISADA
 50,00 estacas a
 cada 20m

















CADERNETA DE CAMPO
EST. COTAS COTAS COTA
FINAL NIV. CONTRA-NIV CORRIGIDAS










EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 5


Exercício 05

A caderneta abaixo apresenta as cotas do terreno. De posse dos dados pede-se:

a) Substituir as irregularidades do terreno por meio de duas linhas de greide sabendo-se que
as cotas das estacas 0, 5 e 12 não serão alteradas. Mostre os cálculos das declividades das
linhas de greide.

b) Fazer o desenho do perfil, representando as linhas de greide.. Utilizar escalas 1:100 e
1:2000

c) Determinar as alturas de cortes e aterros.

EST
COTAS ALTURAS
OBS.
TERRENO GREIDE CORTE ATERRO
0 14,00 estacas a
1 14,50 cada 20m
2 14,00
3 13,50
4 15,00
5 14,00
RN 14,80 marco de
6 13,00 concreto
7 13,50
8 13,50
9 12,00
9+16,0 11,40
10 11,00
11 10,50
12 11,06


EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 6


Exercício 06

No esquema abaixo estão representadas as cotas obtidas em um nivelamento. Sabendo-se
que o estaqueamento empregado foi de 10m no sentido transversal e longitudinal, pede-se:
a) Supondo-se que na estaca 0 deverá constar um aterro de 0,20m, determinar as cotas do
greide de acordo com as declividades estabelecidas no esquema abaixo. Apresente os
cálculos.
b) Determinar as alturas de cortes e aterros;
c) Supondo-se que a soma de cortes deve ser igual à de aterros qual a alteração deverá ser
feita no cálculo da sistematização?
d) Qual deve ser a cota do greide da estaca 6 após o balanceamento de corte e aterro?


Obs. Fazer as anotações no esquema de campo, conforme convenção abaixo.

EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 7


Exercício 07

 Desenhe as curvas de nível na sistematização abaixo. Considere a eqüidistância da curva de
nível de 1 metro começando pela cota 10,00.






EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 8



Exercício 08

De posse do esquema abaixo, pede-se determinar as leituras de mira que deverão ser feitas nos
pontos A, B, C e D após o lançamento da linha de greide, sabendo-se que com um nível posicionado
próximo à RN foi feita uma leitura igual a 1,50m. As cotas do terreno encontram-se representadas
abaixo e o estaqueamento é de 10m. Apresente no esquema a posição do plano de visada do nível e
das leituras de mira. Mostre o cálculo das leituras.



EST TERRENO GREIDE LEITURA
RN 10,0
A 8,7
B 9,5
C 9,0
D 10,8


EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 9


Exercício 09

Um técnico realizou o levantamento de uma linha de nivelamento (estaqueamento de 5 em 5m) e
após calculou a linha do greide saindo do ponto A com inclinação de +5%. Após realizada a obra, o
técnico tornou a levantar a linha nivelada, obtendo as leituras da mira em cada estaca.
Pergunta-se: a obra executada está de acordo com o projeto? Preencha a tabela de cálculo



Estaca
Leitura Mira Cota Cota
Corte Aterro
Leitura Mira Cota Diferença
Terreno Terreno Projeto Pós Obra pós Obra Obra - Projeto
RN 0,700 100,000

0,500

A 1,500

1,300

B 2,300

1,150

C 1,200

0,800

D 0,750

0,750


EAM 301 – Topografia Básica – DEC / UFV - Prof. Afonso P. santos 10



Exercício 10

a) O que é Curva de Nível e como é possível obtê-la?
b) Defina Cota e Altitude, diferenciando uma e outra.
c) O que é nivelamento e quais são os tipos de nivelamento?
d) Defina cada um dos tipos de nivelamento.
e) O que é o perfil de um terreno e como é traçado o perfil?
f) Diferencie nivelamento geométrico simples e composto, indicando suas vantagens e
desvantagens?
g) Como é obtido o erro altimétrico de um nivelamento? Como é o processo em campo deste
método?
h) Quais os cuidados que se deve ter no levantamento em campo do nivelamento geométrico?
i) O que é sistematização de terrenos?
j) O que é uma referência de nível (RN) e para quê é utilizada?
