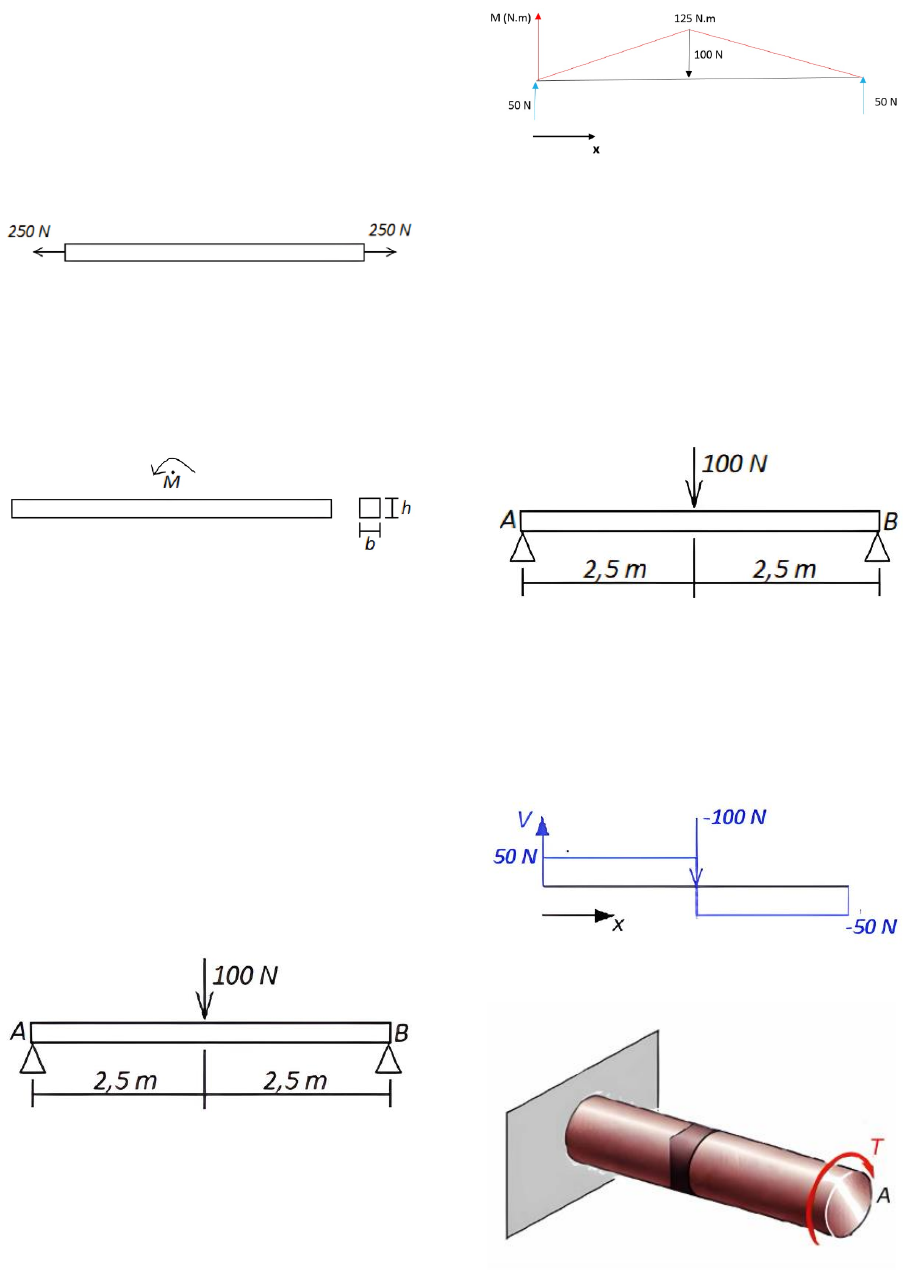

Para compreendermos como calcular a tensão normal em diferentes condições de carregamento apresentaremos alguns exemplos de cálculo na sequência. Primeiramente, considere a imagem a seguir. A barra da imagem tem seção reta circular com diâmetro de 2,5cm. O segundo exemplo trata de uma barra com seção reta retangular (b=3,5cm e h= 4cm) submetida à flexão (M=300 Nm) pura conforme a imagem seguinte: Finalmente, vamos analisar o último exemplo, que é mais completo e complexo. É importante salientar que calcularemos somente a tensão normal devido à flexão e não consideraremos outras tensões envolvidas. A imagem a seguir ilustra a situação que analisaremos. A viga AB da figura tem seção reta circular com 2,5cm de diâmetro. Agora, construiremos um diagrama de momento fletores para a situação. Para isso, consideramos o apoio A como referência e calculamos o momento fletor em função da distância da seção considerada em relação ao ponto A. Na continuação, apresentaremos alguns exemplos para esclarecer os cálculos da tensão cisalhante em diferentes condições de carregamentos. Inicialmente, retornaremos a uma viga sob flexão, conforme as condições em seguida: A viga AB da figura tem seção reta circular com 2,5cm de diâmetro. Agora, construiremos um diagrama de esforço cortante: Exemplo 5: O torque aplicado é T=10 kN.m e o
