Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


CONTATOS LITOLÓGICOS


 Corpos rochosos estão separados entre si por superfícies de contato. Os mapas geológicos
são a representação gráfica dos traços dessas superfícies interagindo com o relevo topográfico
(Fig.1). Assim, o desenho dos contatos num mapa geológico de uma determinada área é um espelho
da estrutura regional dessa área. O mesmo se aplica para o relevo topográfico.

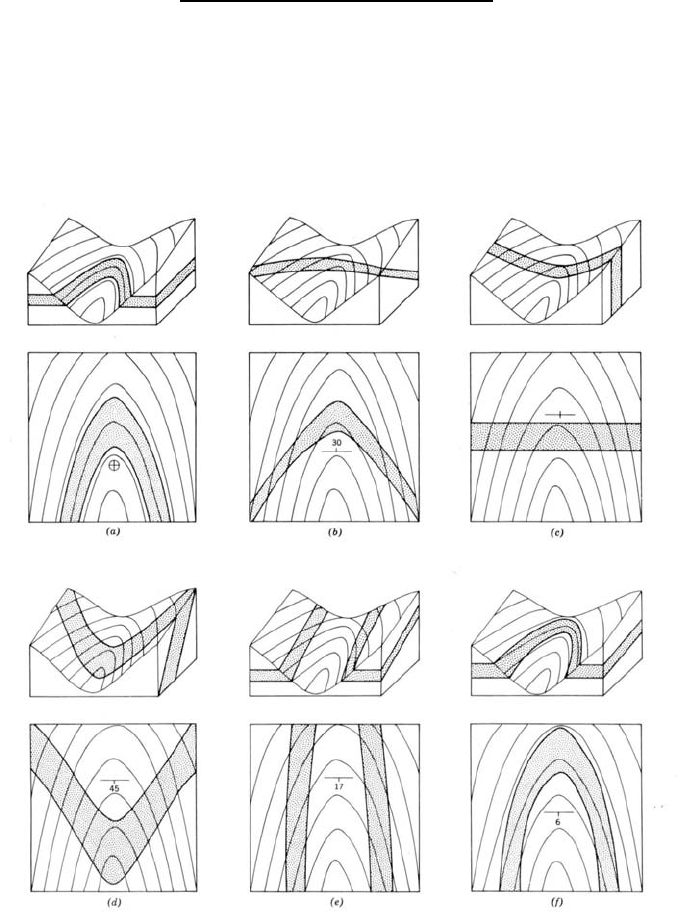

Figura 1 – Padrões de afloramento - relações entre o traço da superfície de contato x relevo
topográfico: (a)- camadas horizontais; (b)- camadas inclinadas no sentido contrário ao declive do vale;
(c)- camadas verticais; (d)- camadas inclinadas no mesmo sentido do declive do vale; (e)- camadas
com a mesma inclinação do declive do vale; (f)- camadas inclinadas no mesmo sentido do declive do
vale, porém, com um ângulo de mergulho menor que o do declive do vale. Os modelos (b), (d) e (f)
são conhecidos como a regra dos v’s. Extraído de Ragan, D. (1973), 2nd ed., fig.3.4, pg.18.


 Os contatos podem ser deposicionais, intrusivos ou tectônicos. Os primeiros estão
representados por contatos em conformidade e discordâncias (rochas sedimentares, vulcânicas e
correspondentes metamórficos); os segundos por contatos intrusivos concordantes (soleiras) ou
discordantes (diques e apófises) e os últimos por falhas e zonas de cisalhamento.


 1
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


I - CONTATOS DEPOSICIONAIS


Os sedimentos (clásticos, vulcânicos e químicos) depositam-se uns sobre os outros e, após
compactação e diagênese, formam uma sucessão vertical de rochas sedimentares/vulcânicas com
estratos/contatos paralelos a subparalelos, ditos em conformidade (Fig.2).



Figura 2 – Lei da superposição: num período
de sedimentação, os diferentes tipos
litológicos gerados empilham-se verticalmente
devido a variações laterais e verticais de recuo
e avanço dos vários ambientes deposicionais
envolvidos. Assim, as unidades inferiores são
as mais antigas. Extraído da Internet,
www.gogoole.com - imagens – unconformity.

Contatos deposicionais em conformidade registram um período deposicional sem
interrupções. Em conseqüência, os contatos entre as unidades rochosas serão necessariamente
paralelos, todos eles fazendo os mesmos padrões de afloramento (traços) no mapa geológico. Desse
modo, numa sucessão de rochas sedimentares com acamamentos horizontais os traços de seus
contatos seguirão àqueles das curvas de níveis correspondentes as cotas onde afloram (Fig. 1a); para
camadas verticais, os traços dos contatos deverão cortar indiscriminadamente as curvas de nível
(Fig. 1c); camadas inclinadas (entre 0º e 90º) obedecem à regra dos V’s, onde, em geral, seus traços
descrevem um V com vértice apontando para o sentido de seus mergulhos (com exceção do caso
representado na Fig. 1f). Numa sucessão de rochas em conformidade, obviamente os contato têm a
mesma atitude. Isto significa que terão as mesmas linhas de strike, porém, com cotas diferentes,
conforme estejam acima ou abaixo estratigráficamente (Fig. 3).



Figura 3 – Mapa geológico de uma sucessão
de rochas com contatos em conformidade.
Todos os contatos fazem um V com vértice
apontando para sul, portanto, este deve ser o
sentido de mergulho das unidades litológicas
(regra dos V’s). Isto pode ser checado
plotando-se as respectivas linhas de strike,
como a linha que une dois pontos de mesma
cota (200 metros), ao longo do contato entre
R e Q. As linhas de strike decrescem de cota
para sul, confirmando a regra dos V’s. A linha
de strike de cota 400 ms para o contato P-Q,
é a mesma para o contato R-Q, porém, de cota
200 ms. Isto indica que o sentido de
juventude da sucessão é para sul, ou seja, a
unida U é a mais antiga e a unidade P a mais
nova. Extraído de Bennison, M. (1990), An
Introduction to Geological Structures and
Maps, 5th ed., mapa 3, pg.4.
 2
http://www.gogoole.com/
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


 Discordância (unconformity) indica interrupção no registro geológico, acompanhada ou não
por erosão. O conceito de discordância foi concebido por James Hutton, em 1788, ao interpretar um
afloramento em Siccar Point, Berwickshire, Escócia, onde arenitos fluviais devonianos (Old Red
Sandstone) jazem sobre turbiditos silurianos, subverticais (Fig. 4). Hutton concluiu que os turbiditos
silurianos teriam que ter sido inclinados (tectonismo), levantados e expostos à superfície
(epirogênese) e parcialmente erodidos antes da deposição dos arenitos devonianos. Assim,
reconheceu uma interrupção no registro geológico da sedimentação siluriana, associada a fases de
tectonismo, epirogênese e erosão. A presença dos arenitos devonianos registraria um segundo
período deposicional e sua inclinação e exposição, novos períodos de tectonismo e epirogênese.





Figura 4 – A discordância angular de Siccar Point, Berwickshire, Escócia. Arenitos continentais
devonianos (Old Red sandstone) aparentemente horizontais (acamamento inclinado para dentro da
fotografia), jazem sobre turbidito siluriano com acamamento vertical. O plano da discordância é o
contato basal da sucessão devoniana, conseqüentemente, tem sua atitude. Extraído da internet -
www.google.com-imagens.



 3
http://www.google.com/
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS






Figura 4 (cont.) – Detalhes do contato entre arenito devoniano Old Red Sandstone com acamamento
inclinado para a esquerda, por cima de turbidito siluriano com acamamento vertical. Extraído da
internet -www.google.com - imagens – unconformity e de Dunbar & Rodgers (1958), Principles of
Stratigraphy, fig. 42, pg. 96.


Discordâncias separam sucessões sedimentares (empilhamento de camadas com contatos em
conformidade), e definem seqüências deposicionais (sucessões sedimentares separadas por
discordâncias). São classificadas em 4 tipos: discordância angular, discordância litológica,
desconformidade e paraconformidade ou concordância relativa (Fig. 5).
 4
http://www.google.com/
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS





Figura 5 – Tipos de discordâncias (extraído de Lockzy & Ladeira, 1987, Geologia Estrutural e
Introdução à Geotectônica, pg. 157, fig.14.1 e Dunbar & Rodgers, 1957, Principles of Stratigraphy,
fig.57, pg.117). Notar que o termo discordância erosiva tem sido substituído pelo termo
desconformidade, como na versão inglesa.

A discordância angular (angular unconformity) separa duas sucessões
(meta)sedimentares/vulcânicas com diferentes atitudes (na direção e ângulo de mergulho ou em um
deles sòmente). Sendo assim, o plano da discordância é sempre o contato basal da sucessão mais
nova e terá sua atitude (Figs. 4, 5, 6, 7 e 8).

 5
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS




Figura 6 – (a) A Grande Discordância Angular do Grand Canyon, USA. Seqüência deposicional
precambriana, com acamamento inclinado para a direita, recoberta em discordância angular por
seqüência paleozóica horizontal. Extraído da internet – www.google.com - imagens –
unconformity.




Figura 6 (cont.) – (b) Estratigrafia e discordâncias do Grand Canyon, USA. Extraído da internet –
www.google.com - imagens – unconformity.
 6
http://www.google.com/
http://www.google.com/
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS




Figura 7 – Discordância angular Takena, NW de Lhasa, Tibet.– estratos do Cretáceo recobertos em
discordância angular por sucessões vulcânicas de ~ 60 Ma suavemente inclinadas. Extraído da
internet–www.google.com-imagens–unconformity.

A discordância litológica (nonconformity) separa sucessões (meta)sedimentares/vulcânicas de
rochas plutônicas (ígneas e metamórficas) mais antigas (Figs. 5 e 8).



Figura 8 - Discordância litológica de Chapman Peak, Cidade do Cabo, África do Sul. Granito do
Cabo (precambriano), recoberto por arenitos do Supergrupo do Cabo, Série Table Mountains
(eopaleozóico). Extraído da internet – www.google.com - imagens – unconformity.

Deve-se ter em mente que num contato entre rochas estratificadas e rochas ígneas, a distinção
entre quem se formou primeiro está exatamente no tipo de contato entre elas. Contatos intrusivos,
ígneos ou sedimentares (p.ex. domos de sal) mostram características de penetração como a presença
de apófises, diques e soleiras, metamorfismo de contato, deformação na rocha encaixante, xenólitos,
etc. Contatos que indicam interrupção no intervalo de tempo (p.ex. conglomerados basais com
 7
http://www.google.com/
http://www.google.com/
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


fragmentos das rochas das unidades inferiores), estes sim, representam discordâncias litológicas.
 Na desconformidade (disconformity) duas sucessões sedimentares/vulcânicas com a mesma
atitude estão separadas por uma superfície de erosão. Por isso, é também conhecida como
discordância erosiva (Figs. 5 e 9). Entretanto, nem toda superfície de erosão é uma
desconformidade. Deslocamentos de canais fluviais produzem inúmeras superfícies de erosão que
não representam discordâncias tipo desconformidade.



Figura 9 - Desconformidade. Duas sucessões sedimentares horizontais separadas por superfície de erosão.
Extraído de http://www.ldeo.columbia.edu/.../ disconformity.gif.

A paraconformidade separa duas sucessões sedimentares/vulcânicas com a mesma atitude,
mas não existe superfície de erosão separando-as. É reconhecida sòmente através do estudo do
conteúdo fossilífero das sucessões (Figs. 5 e 10).



Figura 10 – Paraconformidade entre o calcáreo Louisville, Siluriano Médio, e o calcáreo
Jeffersonville, parte inferior do Devoniano Médio. Pedreira Beargrass, Louisville, Kentucky, USA.
Em outras partes da bacia (Apalaches), este intervalo de tempo está representado por mais de 900
metros de sedimentos. Extraído de Dunbar & Rodgers (1958), Principles of Stratigraphy, fig. 61,
pg.121.

 8
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


CARACTERISTICAS DE DISCORDÂNCIAS EM MAPAS GEOLÓGICOS

 Dos quatro tipos de discordâncias citados, sòmente a discordância angular e em parte a
discordância litológica têm características próprias que as tornam reconhecíveis em mapas
geológicos. Para a discordância angular, o truncamento de contatos é uma característica
determinante. A unidade basal da seqüência deposicional mais nova deverá estar em contato com a
maioria das unidades da seqüência deposicional mais velha (Figs. 5, 6 e 11). Assim, todos os pontos
tríplices (encontro de três unidades litológicas) que representam este truncamento devem também
aparecer na seção geológica (abaixo ou acima da topografia atual. Fig. 11).




Figura 11 – Mapa geológico do extremo oriental da Serra São José, Tiradentes, Minas Gerais.
Megasseqüência São João Del Rei: 1- Seqüência Tiradentes: quartzitos, 2 – Seqüência São José:
quartzitos, 3 – Seqüência Tejuco: quartzitos, pelitos e metacalcáreo estromatolítico, Seqüência
Lenheiro: 4 – metassiltito branco, 5 – quartzito fino, 6 – intercalações de quartzito seixoso e
quartzito. Megasseqüência Carandaí: 7 – metapelito laminado. Sedimentos de idade não conhecida:
8 – fanglomerado, arenito e wacke, 9 – colúvio com raízes. Quaternário: 10 – aluvião. DAL –
discordância angular e litológica, DA – discordância angular, Ds – desconformidade. Extraído do
relatório final da disciplina Estágio de Campo I, de Igor de Andrade Neves e Pedro Gabriel Bastos
Gonçalves, alunos do 1º (ano do curso de Geologia da UFRJ).

A discordância litológica é facilmente reconhecida em mapas geológicos pela própria coluna
estratigráfica do mapa, ou seja, são os contatos entre sucessões (meta)sedimentares/vulcânicas
novas, sobre rochas ígneas ou metamórficas de idades mais velhas. Tendo-se esta indicação, é fácil
localizá-los nos mapas (p.ex: o contato entre as sucessões sedimentares silurianas da Bacia do
Paraná, sobre seu embasamento pré-cambriano).
 As desconformidades e a paraconformidade não podem ser reconhecidas diretamente em
mapas geológicos por suas próprias naturezas. No primeiro caso, uma superfície de erosão em mapa
tem seu traçado como outro contato qualquer, portanto, sòmente será identificado se indicado. O
mesmo acontece para a paraconformidade que só é reconhecida pelo conteúdo fossilífero.


 9
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


CARACTERISTICAS DE DISCORDÂNCIA EM AFLORAMENTOS

Discordâncias nem sempre são fáceis de se reconhecer nos afloramentos. Um contato entre
rocha (meta) sedimentar e (meta) ígnea plutônica pode ser tanto um contato ígneo intrusivo ou uma
discordância litológica, dependendo das relações de idade entre elas. Discordância angular e falha
de empurrão têm o mesmo padrão em mapa – pontos tríplices. Desconformidade pode não ser
reconhecida devido a total falta de expressão geométrica. Entretanto, algumas feições são comuns
em discordâncias. Muitas unidades litológicas que ocorrem logo acima da superfície de
discordância estão representadas por conglomerados basais cujos seixos são de fragmentos de
rochas que constituem as unidades litológicas mais velhas que ocorrem abaixo dessa superfície.
Assim, a sua presença também evidencia forte erosão nesse intervalo de tempo. Essas unidades
litológicas basais podem ter granulometria variável, desde granulo-arenitos a fanglomerados.
Superfícies de discordâncias possuem, localmente, relevos topográficos (p.ex. canalizações. Fig. 9)
que podem ser reconhecidos como produtos de erosão antiga, como no caso da desconformidade.
Sob condições ideais, perfis de solo fósseis – paleosolos, podem ser preservados ao longo de
superfícies de discordâncias. Assim, ruditos basais, canais e paleosolos, juntos com as
características em mapa, ajudam a definir a presença de discordâncias.

DISCORDÂNCIAS x LINHAS DE STRIKE

Em mapas onde é possível a utilização de linhas de contorno estrutural, as linhas de strike
estarão dispostas conforme as atitudes das seqüências deposicionais acima e abaixo da superfície de
discordância. No caso de discordância angular, a atitude da superfície de discordância será igual a
da seqüência deposicional que está logo acima. Portanto, deve-se trabalhar com dois conjuntos de
atitudes - abaixo e acima da superfície de discordância. No caso da discordância litológica, a atitude
da superfície de discordância será igual a da sucessão (meta) sedimentar que está acima dela (Fig.
12).





Figura 12 – Discordância angular em mapa. A
regra dos V’s, indica que as unidades L, M,
carvão, N, O e P têm sentido de mergulho dos
contatos para oeste, pois os vértices dos V’s
formados apontam para esta direção. Lnhas de
strike do contato M-carvão-N confirmam a
previsão. As unidades Y e X mostram sentido de
mergulho para norte como indicado pelo vértice
de um sutil V que o contato de Y faz quase no
centro do mapa. Linhas de strike confirmam a
previsão. O truncamento dos contatos da
seqüência inferior pela unidade basal da
seqüência superior (unidade Y) reflete o padrão
de afloramento de discordância angular. Extraído
de Bennison, M. (1990), An Introduction to
Geological Structuresand Maps, 5th ed., mapa 8,
pg.17.




 10
Fabio Vito Pentagna Paciullo CONTATOS DEPOSICIONAIS


LEITURAS RECOMENDADAS

BENNISON, G. M. 1990. An Introduction to Geological Structures and Maps.5a edição, Londres,
Edward Arnold, Ltda., 69 p.

BILLINGS, M.P. 1972. Structural Geology. 2a edição, Prentice-Hall, Inc. New Jersey, 606p.

DAVIS, G.H. 1984. Structural Geology of Rocks and Regions. New York, John Wiley & Sons, Inc.,
492 p.

DUNBAR, C. O. & RODGERS, J. 1958. Principles of Stratigraphy, John Wiley & Sons, INC.,
London, 3th ed., 356 pgs. – PART II - Basic Stratigraphic Relations: Breaks in the record,
pg, 116.

LOCKZY, L. de & LADEIRA, E. 1976. Geologia Estrutural e Introdução a Geotectônica. São
Paulo, Edgard Blucher Ltd; Rio de Janeiro, CNPq, 528 p.

PLATT, J.I. 1974. Selected Exercises upon Geological Maps. Londres, George Allen & Unwin,
Ltd, 32 p.


 11
