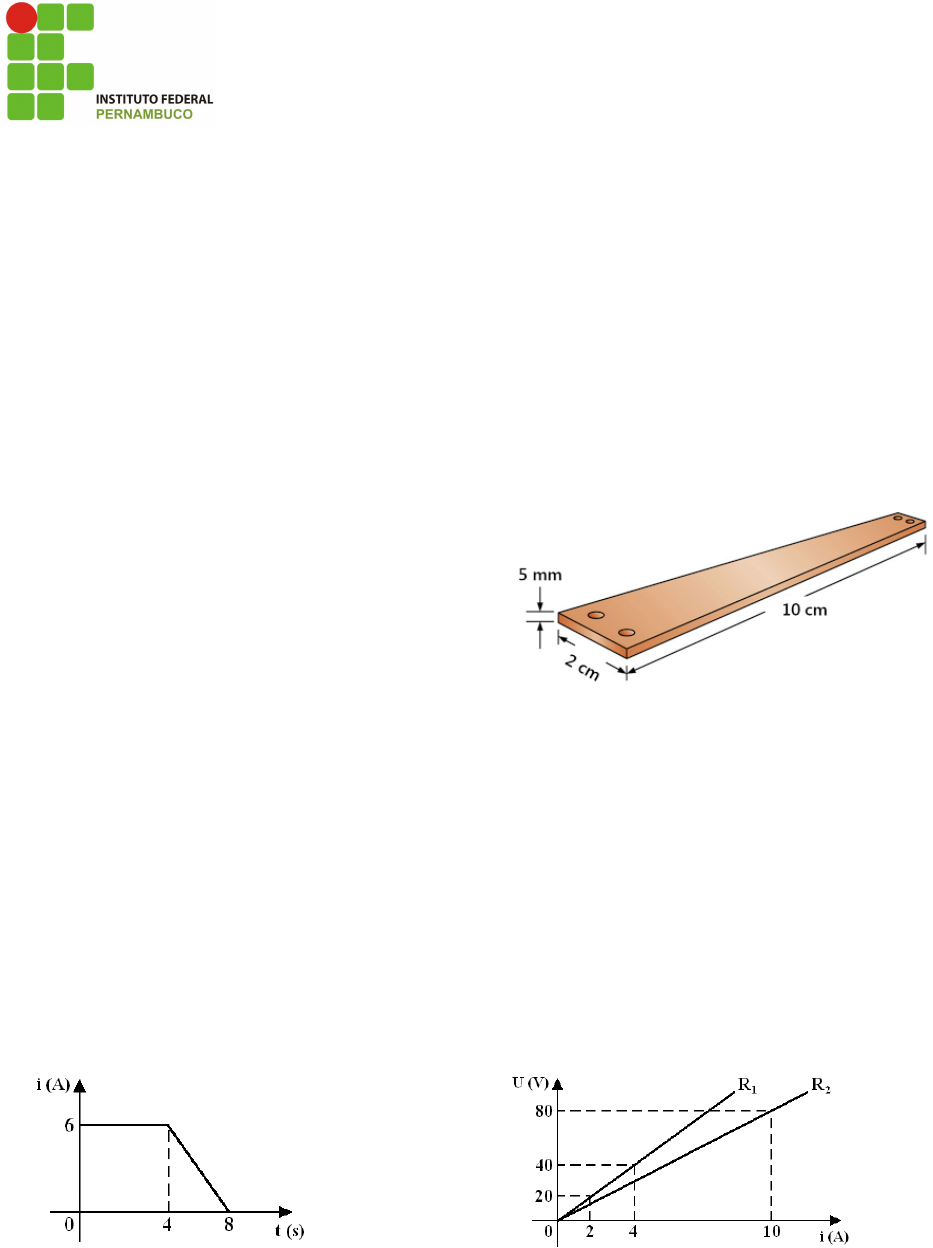

<p>Prof. Leo Sergio P. França 1</p><p>LISTA DE EXERCÍCIOS – 3</p><p>1) A resistência elétrica de um pedaço de fio metálico é 3,0Ω. Se considerarmos outro pedaço, constituído</p><p>pelo mesmo metal e na mesma temperatura do pedaço inicial, porém com o dobro do comprimento e o</p><p>dobro do diâmetro, sua resistência será:</p><p>2) Deseja-se medir o comprimento aproximado de um fio condutor cuja área da seção transversal é 4 mm²,</p><p>dispondo somente de um ohmímetro. Sabe-se que a resistência medida entre as duas extremidades do</p><p>condutor é de 0,5Ω e que a resistividade do material condutor é de 20x10</p><p>-6</p><p>Ω.mm, nas condições de</p><p>temperatura e isolamento em que se encontra. O comprimento, em metros, do condutor é:</p><p>(A) 2,4 (B) 16,7 (C) 24 (D) 60 (E) 120</p><p>3) Alunos de Eletrotécnica, para resolver um exercício de resistência elétrica, possuem em mãos uma placa</p><p>de cobre e uma de alumínio para determinar a resistência elétrica em uma aula de laboratório com as</p><p>dimensões da figura abaixo. Antes de efetuarem as medições querem fazer os cálculos. Qual o valor da</p><p>resistência elétrica de cada placa?</p><p>Dados: ρCobre = 1,7 . 10</p><p>-8</p><p>Ω.m / ρAlumínio = 2,8 . 10</p><p>-8</p><p>Ω.m</p><p>4) Uma bateria de automóvel completamente carregada libera 1,3x10</p><p>5</p><p>C de carga. Determine,</p><p>aproximadamente, o tempo em horas que a lâmpada, ligada nessa bateria, ficará acesa, sabendo que</p><p>necessita de uma corrente constante de 2,0 A para ficar em regime normal de funcionamento.</p><p>5) Qual das resistências provoca uma maior queda de tensão:</p><p>a) Uma resistência de 1 MΩ percorrida por uma corrente de 74 mA ou</p><p>b) Um resistor de 150 Ω percorrido por uma corrente de 5,5 A?</p><p>6) Um fio fusível de resistência 0,012 Ω, possui uma queda de tensão de 250 µV. Qual a corrente que está</p><p>circulando pelo fusível?</p><p>7) A bobina de um relé possui uma resistência de 48 Ω e deve conduzir uma corrente de 0,18 A no</p><p>fechamento dos contatos. Qual tensão deve ser aplicada sobre o relé?</p><p>8) No gráfico 1 (abaixo) tem-se a intensidade de corrente através de um condutor em função do tempo.</p><p>Determine a carga que passa pela secção transversal do condutor entre os instantes 0 e 8 s.</p><p>Gráfico 1 Gráfico 2</p><p>9) A corrente elétrica i, em função da diferença de potencial U aplicada aos extremos de dois resistores, R1</p><p>e R2, está representada no gráfico 2 (acima). Calcule os valores de R1 e R2.</p><p>10) Um fio de ferro de comprimento 2 m tem resistência 5 Ω. Sabendo que a resistividade elétrica do ferro é</p><p>10,0x10</p><p>-8</p><p>Ω.m, determine a área de sua secção transversal.</p><p>Prof. Leo Sergio P. França 2</p><p>11) A resistência elétrica de um fio de 300 m de comprimento e de 0,3 cm de diâmetro é de 12 Ω. Determine</p><p>a resistência elétrica de um fio de mesmo material com diâmetro de 0,6 cm e comprimento 150 m.</p><p>12) Qual corrente deve fluir em um resistor de 7.500 Ω se a potência consumida é de 20 W?</p><p>13) Qual a máxima tensão que deve ser aplicada em um resistor de 0,5 W, 2,7 kΩ?</p><p>14) Qual a máxima corrente permitida em um resistor de 0,5 W/1,5 mΩ?</p><p>15) Qual a corrente que um aquecedor de 1.000 W solicita de uma linha (rede) de 220 V?</p><p>16) (Fuvest-SP) Um chuveiro elétrico de 220 V dissipa uma potência de 2,2 kW.</p><p>a) Qual o custo de um banho com 15 minutos de duração se a tarifa é de R$ 0,70 por kWh?</p><p>b) Desejando-se duplicar a variação de temperatura da água mantendo-se constante a sua vazão, qual</p><p>deve ser a nova resistência do chuveiro?</p><p>17) (Unicamp-SP) Um aluno necessita de um resistor que, ligado a uma tomada de 220 V, gere 2.200 W de</p><p>potência térmica. Ele constrói o resistor usando fio nº 30 com área de secção transversal de 5,0x10</p><p>-2</p><p>mm</p><p>2</p><p>e resistividade elétrica 5x10</p><p>-7</p><p>Ω.m.</p><p>c) Que corrente elétrica passará pelo resistor?</p><p>d) Qual será a sua resistência elétrica?</p><p>e) Quantos metros de fio deverão ser utilizados?</p><p>18) Calcule a resistência equivalente para os seguintes circuitos:</p><p>Prof. Leo Sergio P. França 3</p><p>19) Aplica-se uma d.d.p. nos terminais de um resistor, e traça-se a curva ao</p><p>lado da corrente que o atravessa. Determine:</p><p>a) a resistência elétrica do resistor;</p><p>b) ddp nos terminais do resistor se percorrido por corrente de</p><p>intensidade 1,6A.</p><p>20) Cada farol de um carro dissipa 15W, com a luz baixa, e 25 W com a luz alta. Considerando que ambas</p><p>as lâmpadas estão submetidas à mesma tensão da bateria, determine em qual dos casos a resistência</p><p>da lâmpada é menor.</p><p>21) Deseja-se construir um resistor de resistência elétrica de 1,0Ω com um fio de constantan de área de</p><p>secção transversal igual a 7,2x10</p><p>-7</p><p>m². A resistividade do material é 4,8x10</p><p>-7</p><p>Ω.m. Qual o comprimento do</p><p>fio em metros?</p><p>22) Um enfeite de Natal é formado por 50 lâmpadas coloridas em série,</p><p>conforme mostra a figura ao lado. Cada lâmpada está especificada para</p><p>1,5V/6mW. Determine o valor de RS para que o enfeite possa ser</p><p>alimentado em 110V.</p><p>23) Um rádio AM/FM portátil funciona com as seguintes especificações:</p><p>3V/450mW. Qual deve ser o valor de R2 para que esse rádio opere a partir</p><p>de uma fonte de 12V, conforme a montagem abaixo.</p><p>24) Determine R1 e R2 para que as cargas C1 e C2 possam ser alimentadas pela mesma bateria, conforme</p><p>a posição das chaves S1 e S2, acopladas mecanicamente.</p><p>Dados: E= 9V</p><p>R= 1k2Ω</p><p>C1= 6V/20mA</p><p>C2= 4,5V/50mA</p><p>25) No circuito mostrado abaixo, sabendo-se que a tensão no nó A é de 12V, a tensão da fonte E, em volts,</p><p>será:</p><p>(A) 15,0</p><p>(B) 18,0</p><p>(C) 32,4</p><p>(D) 28,4</p><p>(E) 25,6</p><p>Prof. Leo Sergio P. França 4</p><p>26) Para o circuito abaixo obtenha a corrente no amperímetro e a tensão no voltímetro. Dados R1= 2 ohms,</p><p>R2 = 3 ohms, R3 = 5 ohms, R4 =1 ohm e E = 10 V.</p><p>27) Para a associação esquematizada na figura ao lado, determine:</p><p>a) A resistência elétrica R1;</p><p>b) A intensidade de corrente I3;</p><p>c) A intensidade de corrente I2;</p><p>d) A resistência elétrica R2;</p><p>e) A resistência equivalente da associação.</p><p>28) No circuito ao lado, F1 é um fusível de resistência 0,3Ω e que suporta</p><p>uma corrente máxima de 5A e F2 é um fusível de resistência 0,6Ω que</p><p>suporta uma corrente máxima de 2A. Determine o maior valor da tensão</p><p>U, de modo a não queimar nenhum fusível.</p><p>29) Calcule a resistência equivalente entre os terminais A e B, nos seguintes casos:</p><p>DC</p><p>A</p><p>R1</p><p>R2 R3</p><p>R4</p><p>E</p><p>V</p><p>Prof. Leo Sergio P. França 5</p><p>30) Encontre R1, R2 e R3 na figura abaixo, de forma que os elementos de circuito conectados como carga</p><p>através do divisor de voltagem operem segundo as condições indicadas.</p><p>Bons Estudos!</p>
