PROVA 1 - ELETRONICA ANALOGICA E DIGITAL

Prévia do material em texto

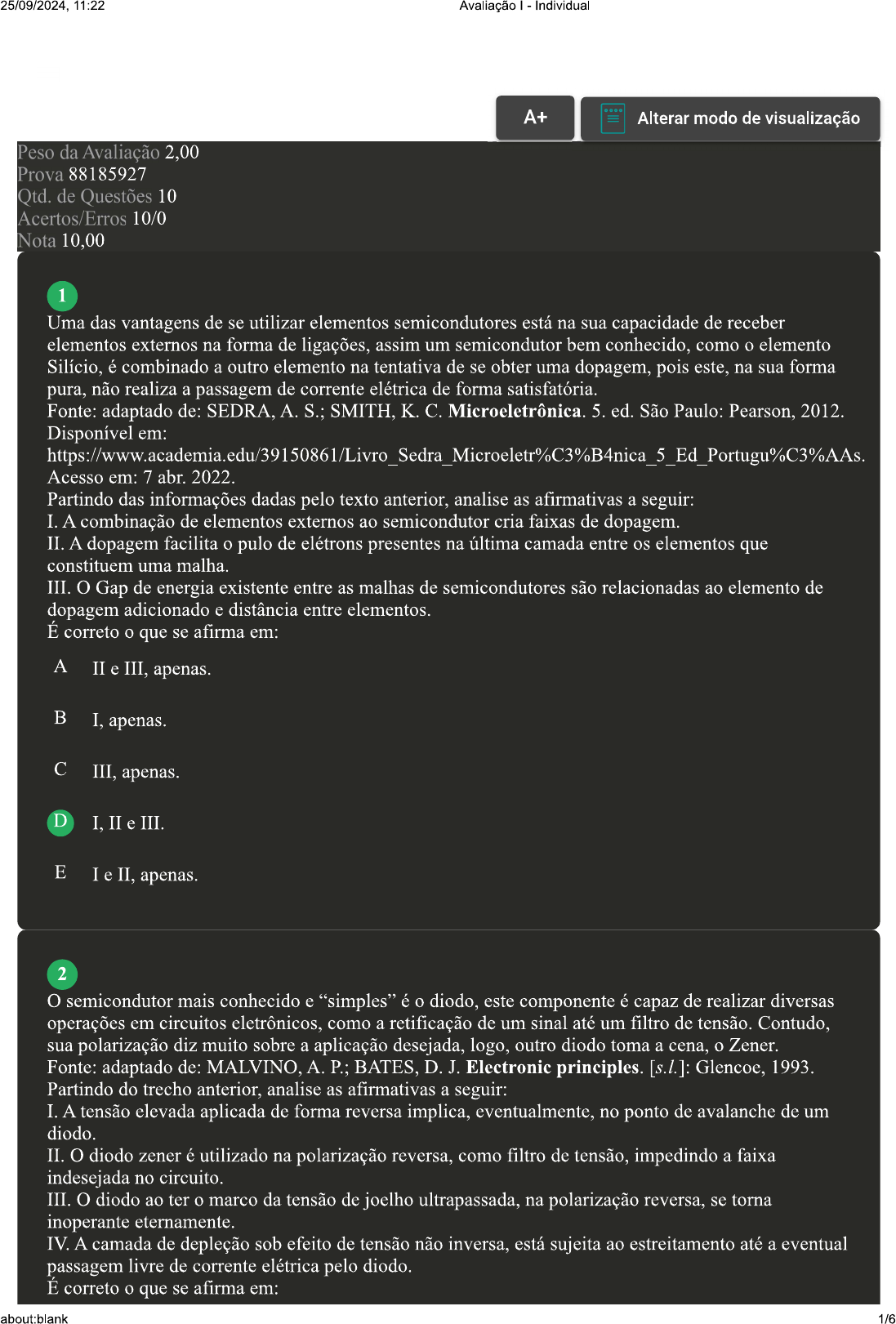

<p>25/09/2024, 11:22 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 Uma das vantagens de se utilizar elementos semicondutores está na sua capacidade de receber elementos externos na forma de ligações, assim um semicondutor bem conhecido. como elemento Silício, é combinado a outro elemento na tentativa de se obter uma dopagem, pois este, na sua forma pura, não realiza a passagem de corrente elétrica de forma satisfatória. Fonte: adaptado de: SEDRA, A. S.: SMITH, K. C. Microeletrônica. 5. ed. São Paulo: Pearson, 2012. Disponível em: Acesso em: 7 abr. 2022. Partindo das informações dadas pelo texto anterior, analise as afirmativas a seguir: I. A combinação de elementos externos ao semicondutor cria faixas de dopagem. II. A dopagem facilita pulo de elétrons presentes na última camada entre os elementos que constituem uma malha. III. O Gap de energia existente entre as malhas de semicondutores são relacionadas ao elemento de dopagem adicionado e distância entre elementos. É correto que se afirma em: A II e III, apenas. B I, apenas. C III, apenas. D I, II e III. E II, apenas. 2 O semicondutor mais conhecido e "simples" é diodo, este componente é capaz de realizar diversas operações em circuitos eletrônicos, como a retificação de um sinal até um filtro de tensão. Contudo, sua polarização diz muito sobre a aplicação desejada, logo, outro diodo toma a cena, Zener. Fonte: adaptado de: A. P.: BATES, D. J. Electronic principles. [s.l.]: Glencoe, 1993. Partindo do trecho anterior, analise as afirmativas a seguir: I. A tensão elevada aplicada de forma reversa implica, no ponto de avalanche de um diodo. II. O diodo zener é utilizado na polarização reversa, como filtro de tensão, impedindo a faixa indesejada no circuito. III. O diodo ao ter marco da tensão de joelho ultrapassada, na polarização reversa, se torna inoperante eternamente. IV. A camada de depleção sob efeito de tensão não inversa, está sujeita ao estreitamento até a eventual passagem livre de corrente elétrica pelo diodo. É correto que se afirma em: about:blank 1/6</p><p>25/09/2024, 11:22 Avaliação Individual A I, apenas. B e II, apenas. C III e IV, apenas. D I, II e IV, apenas. E I, II, III e IV. 3 O diodo zener atua na região de corrente reversa e opera regulando a tensão para uma carga alimentada. 270 a + 1 Fonte: circuito anterior, assinale alternativa CORRETA: A O resistor de carga opera com corrente de 10 A e tensão de 12 V quando regulador está atuando na região de ruptura. B A potência do diodo zener neste circuito é de 10 W, pois a sua tensão é de 10 V com corrente de C O diodo zener não está regulando a tensão, pois a tensão de 18 V é insuficiente para este diodo com tensão de 10 V. D A corrente que circula pela carga se desconectarmos diodo zener é de 14,2 mA, portanto, ao conectarmos novamente diodo, mesmo atuará regulando a tensão em 10 V. E A tensão de 18 V da fonte permite que diodo regule a tensão em 7 V, pois restante da tensão fica sobre resistor em série. 4 Os circuitos eletrônicos permitem em seu projeto a alocação de diversos componentes, desde que dimensionados para atingir objetivo da sua criação, com isso, os diodos são ótimo auxiliares destes projetos, porém, em algumas aplicações, apenas diodo não se faz suficiente, tiristores são indicados. Fonte: adaptado de: Apostila de Projeto de Instalações Elétricas Residenciais e Prediais, parte III. IFSC. Joinville SC. 2010. Partindo das funcionalidades e aplicações dos diodos e tiristores, aponte as afirmativas corretas a seguir: I. Tiristores são formados por quatro regiões, P. N, P e P, contendo três ligações, ânodo, cátodo e gate. II. Diodos são compostos por duas regiões, P e N, operando conforme a polarização que estão submetidos. about:blank 2/6</p><p>25/09/2024, 11:22 Avaliação Individual III. Chaves bi-estáveis são comparadas aos tiristores, de modo que as três junções P-N operam de forma similar a um chaveamento controlado. É correto que se afirma em: A I, II e III. B I, apenas. C II e III, apenas. D III, apenas. E I e II, apenas. 5 Os aparelhos eletrônicos são destinados a atender a demanda populacional por serviços e comodidade, sendo estes os grandes responsáveis da comunicação existente nos dias de hoje. Estes dispositivos são submetidos a diversas etapas de desenvolvimento e aprimoramento, possibilitando atender de forma mais conveniente aos usuários com tamanhos físicos menores. Nesse processo há uma repaginação de seus componentes e métodos de produção em escala. Fonte: adaptado de: SEDRA. A. S.: SMITH. K. C. Microeletrônica 5. ed. São Paulo: Pearson, 2012. Disponível em: Portugu%C3%AAs Acesso em: 7 abr. 2022. Partindo das informações apresentadas no texto anterior, analise a veracidade por entre as afirmativas a seguir: I. Os aparelhos consomem energia elétrica em grande quantidade para sua operação. II. A produção exige que os componentes sejam barateados para reprodução em larga escala. III. A evolução propicia a manufatura de componentes com maiores capacidades e menores dimensões. É correto que se afirma em: A I, II e III. B I, apenas. C II, apenas. D II e III, apenas. E III, apenas. 6 [Laboratório Virtual Estudo de Retificadores de Tensão] É necessário realizar a prática para auxiliar na resolução do exercício. Para circuito 2. um retificador de onda completa, quando configuramos a entrada com um gerador de sinais com uma onda senoidal de 60 Hz e 40 V de amplitude (pico-pico), é possível afirmar que a tensão pico-pico e eficaz (RMS) sobre a carga são respectivamente aproximadamente iguais a: A about:blank 3/6</p><p>25/09/2024, 11:22 Avaliação Individual B 36 V e 12 V. C D 40 V e 14 V. 7 Os diodos podem ser classificados em real ou ideal. O diodo ideal tem esse nome por existir somente na teoria, ou seja, ele não é real. Existe somente para que os criadores de diodos. técnicos em eletrônicas tenham um norte a seguir, por exemplo, quanto às características, limites, capacidades etc. Este diodo conduz a partir de 0 volts quando polarizado diretamente (fato que só é possível por ele ser perfeito e existir apenas no mundo teórico). Já diodo real existente e palpável apresenta as características que de fato ocorrem. Por exemplo, quanto à condução, como vimos, se dá a partir de 0,7 volts se for de silício e 0,3 volts se for de Com base no assunto do texto, julgue a veracidade das afirmativas abaixo: I. A polarização direta do diodo expande a camada de depleção. II. As temperaturas elevadas aumentam número de portadores minoritários e a corrente de fuga do diodo. III. O diodo de silício polarizado diretamente quando analisado como um diodo ideal apresenta uma queda de tensão de 0,7 V. IV. O diodo pode ser definido como um componente de dois terminais que permite que a corrente circule em um único sentido. É correto que se afirma em: A I, apenas. B II, III e IV, apenas. C I, II e III, apenas. D e III, apenas. E II e IV, apenas. 8 [Laboratório Virtual Estudo de Retificadores de Tensão] necessário realizar a prática para auxiliar na resolução do exercício. Para circuito 3. um retificador de onda completa com um capacitor eletrolítico de 47 uF conectado em paralelo com a carga, quando configuramos a entrada com um gerador de sinais com uma onda senoidal de 60 Hz e 40 V de amplitude (pico-pico), é possível verificar que a onda sobre a carga tem um comportamento: A Possui um degrau CC de aproximadamente 15 V e uma oscilação da onda de pico a pico de 2,18 V, aproximadamente. B Possui um degrau CC de aproximadamente 35 V e uma oscilação da onda de pico de 2,18 V, aproximadamente. C Possui um degrau CC de aproximadamente 15 V e uma oscilação da onda de pico de 2,18 V, aproximadamente. about:blank 4/6</p><p>25/09/2024, 11:22 Avaliação Individual D Possui um degrau CC de aproximadamente 35 V e uma oscilação da onda de pico a pico de 2,18 V, aproximadamente. 9 O diodo apresenta a configuração ideal, como uma chave comutadora, na teoria, operando em uma junção N-P, e também nas aplicações de elevada tensão, onde há um ajuste em uma das no caso a N, concedendo aplicabilidade nessa configuração. Ambos podem ser ligados pela polarização direta em condução, ou reversa como bloqueio. Fonte: adaptado de: BOYLESTAD, R.; NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. 8. ed. São Paulo: Pearson Prentice-Hall, 2003. Partindo das informações do diodo e suas configurações, analise as afirmativas a seguir: I. A condução direta do diodo origina uma tensão elevada e negativa nas junções, na configuração de bloqueio. II. A aplicação de um diodo de potência conta com uma camada mínima N, intermediária, proporcionando estar submetido a elevada III. O díodo durante período inicial de energização, passa por um período de sobre potência, acumulando carga até de outros componentes do circuito. IV. O material da construção do diodo indica a tensão máxima permitida pelo componente, evitando qualquer dissipação de temperatura e carga pelo mesmo. É correto que se afirma em: A I, II e III, apenas. B I, II, III e IV. C III e IV, apenas. D II e III, apenas. E I, apenas. 10 O LED é um diodo que possui a capacidade de emitir luz quando polarizado diretamente, entretanto, alguns tipos de LED emitem luz na faixa de espectro eletromagnético visível e outros em infravermelho, que não podemos ver de forma natural, que normalmente é utilizado em aplicações de comunicação de dados e instrumentação industrial. Baseado neste conceito, calcule valor do resistor, utilizado para limitar a corrente do LED que opera com corrente de 5 mA e tensão do LED de 2,0 V, sendo alimentado com tensão de 12 V. Considerando cálculo feito, assinale a alternativa CORRETA: A 5000 Ohms e PRLED= 20 mW. B 200 Ohms e 5000 mW. Rs= Ohms e 50 mW. D 4000 Ohms e 20 mW. about:blank 5/6</p><p>25/09/2024, 11:22 Avaliação I Individual E Rs= 1000 Ohms e PRLED= 500 m W. Imprimir about:blank 6/6</p>
