Tema 4 - Projetos de Circuitos Eletro-Hidráulico. (Automação Hidráulica e Pneumática).

Prévia do material em texto

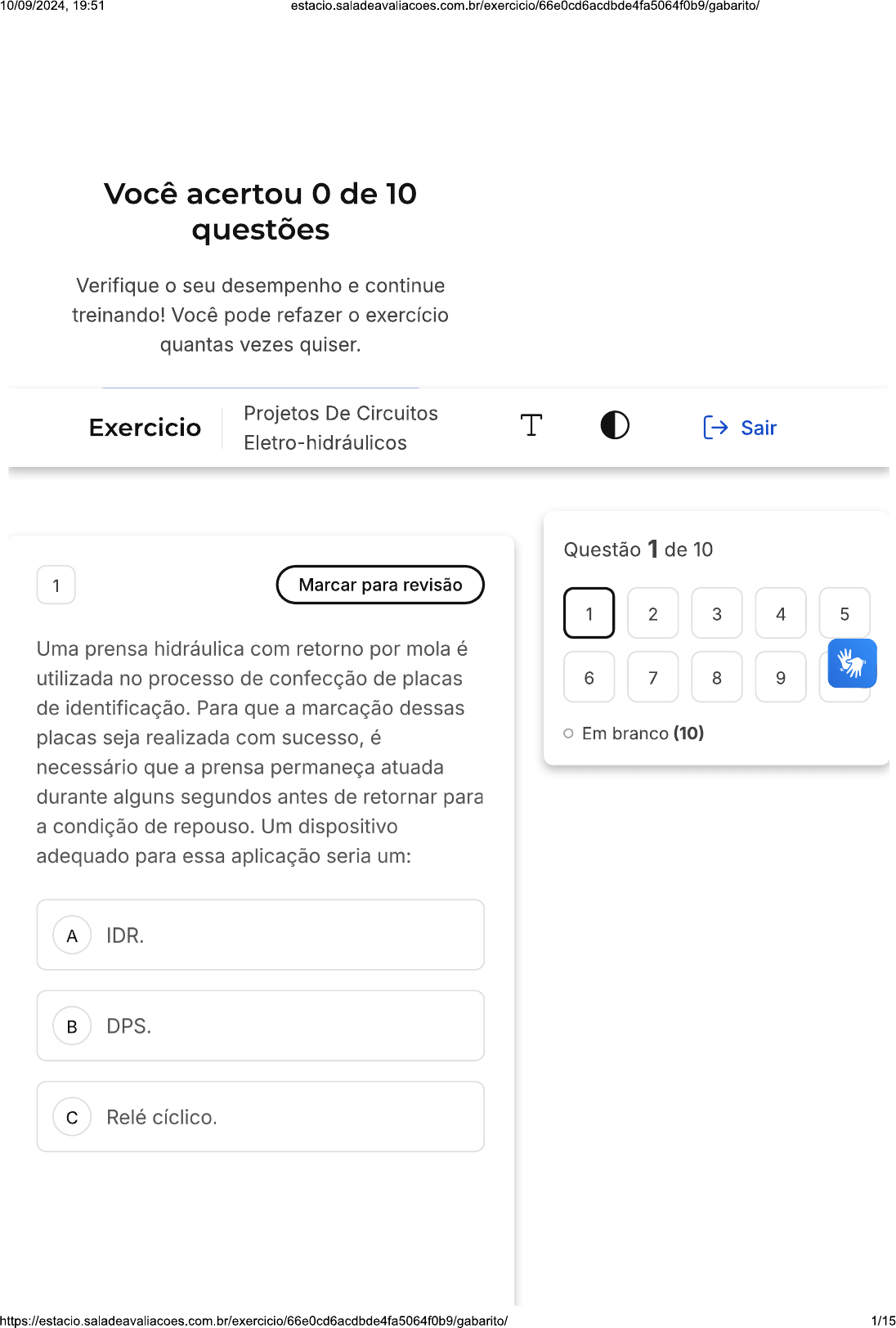

<p>10/09/2024, 19:51 Você acertou o de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes Projetos De Circuitos Exercicio T Sair Eletro-hidráulicos Questão 1 de 10 1 Marcar para revisão 1 2 3 4 5 Uma prensa hidráulica com retorno por mola é utilizada no processo de confecção de placas 6 7 8 9 de identificação. Para que a marcação dessas placas seja realizada com sucesso, é Em branco (10) necessário que a prensa permaneça atuada durante alguns segundos antes de retornar para a condição de repouso. Um dispositivo adequado para essa aplicação seria um: A IDR. B DPS. C Relé cíclico. 1/15</p><p>10/09/2024, 19:51 Relé de tempo com retardo na D desenergização. E Contador de pulsos. Questão não respondida i Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado relé de tempo com retardo na desenergização é o dispositivo mais adequado para a situação descrita no enunciado. Isso ocorre porque a prensa hidráulica utilizada possui um retorno por mola, que faz com que ela retorne à sua condição de repouso quando a energização é interrompida. Portanto, um relé com retardo na desenergização permitiria que a prensa permanecesse atuada durante o tempo necessário para a marcação das placas de identificação, antes de retornar à condição de repouso. Esse relé proporciona um atraso controlado na desenergização, garantindo que a prensa permaneça atuada pelo tempo necessário para a realização do processo. 2 Marcar para revisão Se um sistema recebe uma potência útil igual a 10J/s, é possível afirmar que esse sistema recebeu uma potência equivalente, em HP, igual a: 2/15</p><p>10/09/2024, 19:51 A 10 B 1, 3 C 0,99 D 13, 3 E 0, 134x10-3 Questão não respondida i Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A questão envolve a conversão de unidades de potência. Sabemos que 1 Joule por segundo (J/s) é equivalente a Horse Power (HP). Portanto, se o sistema recebe uma potência de 10J/s, precisamos multiplicar esse valor pela equivalência em HP para encontrar a potência em HP. Assim, temos: 3 1 = 3 HP Portanto, a potência recebida pelo sistema, em HP, é de o que corresponde à alternativa D. 3/15</p><p>10/09/2024, 19:51 estacio.saladeavaliacoes.com.br/exercicio/66e0cd6acdbde4fa5064f0b9/gabarito/ 3 Marcar para revisão De acordo com o diagrama abaixo, caso o cilindro esteja avançado e o botão Ligar_1 não esteja pressionado, é possível afirmar que ao acionar o botão Ligar_2 : +24V 2 3 3 3 A B 0 E LIGAR 1 LIGAR 2 K1 / K2 4 4 T 1 3 S2 S1 1 4 2 4 A1 A1 S1 K1 K2 S2 A2 A2 OV A será possível recuar o cilindro B será possível avançar o cilindro C não será possível recuar o cilindro D não será possível avançar o cilindro o cilindro permanecerá avançando e E recuando indefinidamente i Questão não respondida 4/15</p><p>10/09/2024, 19:51 Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado Gabarito: não será possível recuar o cilindro Justificativa: Como o contato auxiliar S1 é do tipo normalmente aberto, caso o botão Ligar_1 não esteja pressionado, o botão Ligar_2 não poderá acionar o solenóide K2 e promover o recuo do cilindro. 4 Marcar para revisão Observando o diagrama do circuito eletro- hidráulico da figura, é possível afirmar que: +24V 1 3 A B LIGAR_1 K1 4 P T K1 0V 5/15</p><p>10/09/2024, 19:51 o cilindro permanecerá recuado até A que o botão Ligar_ seja acionado. o cilindro permanecerá avançado até que o botão Ligar_1 seja acionado. o cilindro não pode avançar pois a C mola garante sua condição de recuo. o cilindro avançará com o D acionamento do botão Ligar_1 o cilindro não pode recuar pois a mola E garante sua condição de avanço. i Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Gabarito: o cilindro permanecerá avançado até que o botão Ligar_1 seja acionado. Justificativa: a posição inicial do válvula eletro-hidráulica garante o avanço do cilindro que só conseguirá recuar quando o botão Lihar_1 for acionado. 5 Marcar para revisão Para proteger seu sistema eletro-hidráulico, uma empresa decidiu investir em dispositivos de proteção contra sobrecargas. Como a rede elétrica dessa empresa oscila muito, picos de corrente (variações instantâneas de corrente) 6/15</p><p>10/09/2024, 19:51 são comuns e os riscos de sobrecargas frequentes. Para proteger seu sistema eletro- hidráulico contra correntes excessivas um dispositivo de resposta rápida adequado para essa instalação seria um: A Disjuntor térmico B Disjuntor magnético C Relé térmico D IDR E Fusível i Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado O disjuntor magnético é a resposta correta. Este dispositivo é conhecido por sua capacidade de resposta rápida a picos de corrente, que são variações instantâneas de corrente. Isso é especialmente útil em situações onde a rede elétrica oscila muito, como no caso da empresa mencionada no enunciado. A atuação rápida do disjuntor magnético permite que ele proteja efetivamente o sistema eletro-hidráulico contra correntes excessivas, minimizando o risco de sobrecargas frequentes. 7/15</p><p>10/09/2024, 19:51 6 Marcar para revisão Ao acionar um cilindro eletro-hidráulico, é esperado que uma contagem seja iniciada (começando no 10 e finalizando no 0) para que o sistema efetivamente atue. Isso é importante para garantir que o operador consiga se afastar do maquinário e se posicionar de forma segura. Um dispositivo adequado para essa finalidade seria um: A contador progressivo. B fusível. C contato normalmente aberto. D relé magnético. E contador regressivo. i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado enunciado descreve uma situação em que, ao acionar um cilindro eletro- hidráulico, é necessário iniciar uma contagem regressiva, começando em 10 e terminando em 0, antes que o sistema comece a funcionar efetivamente. Isso é feito para garantir a segurança do operador, permitindo que ele se afaste do 8/15</p><p>10/09/2024, 19:51 maquinário e se posicione de maneira segura. Dentre as opções apresentadas, o dispositivo que melhor atende a essa necessidade é o contador regressivo, pois ele é projetado para realizar uma contagem decrescente, conforme descrito na situação. Portanto, a alternativa correta é a E: "contador regressivo". 7 Marcar para revisão Se um cilindro exerce um trabalho de 500 Joules sobre uma carga resistiva de 5 kg durante 20 segundos, a potência (J/s) desenvolvida por esse cilindro é igual a: A 500 B 1000 C 750 D 250 E 25 i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado 9/15</p><p>10/09/2024, 19:51 A potência é definida como a quantidade de trabalho realizado por unidade de tempo. No enunciado, é dito que o cilindro realiza um trabalho de 500 Joules em 20 segundos. Para encontrar a potência, utilizamos a fórmula \(P = {T \over onde P é a potência, T é o trabalho e At é o intervalo de tempo. Substituindo os valores dados na questão na fórmula, temos \(P = {500 \over 20} : 25J/s\). Portanto, a potência desenvolvida pelo cilindro é de 25 Joules por segundo, o que corresponde à alternativa E. 8 Marcar para revisão Se um cilindro exerce um trabalho de 500 Joules sobre uma carga resistiva de 5 kg durante 20 segundos, a potência (J/s) desenvolvida por esse cilindro é igual a: A 500 B 1000 C 750 D 250 E 25 Questão não respondida i 10/15</p><p>10/09/2024. 19:51 Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado A potência é definida como a quantidade de trabalho realizado por unidade de tempo. No enunciado, temos que o trabalho realizado pelo cilindro é de 500 Joules e o tempo é de 20 segundos. Utilizando a fórmula da potência, que é \(P = {T \over onde P é a potência, T é o trabalho e At é o intervalo de tempo, substituímos os valores dados e obtemos \ (P = {500 \over 20} : 25J/s\). Portanto, a potência desenvolvida pelo cilindro é de 25 Joules por segundo, o que corresponde à alternativa E. 9 Marcar para revisão A interpretação correta do diagrama o sistema eletro-hidráulico apresentado abaixo, permite afirmar que: 11/15</p><p>10/09/2024, 19:51 +24V 1 3 A B LIGAR 1 K1 T 4 P T K1 0V o cilindro avança e recua normalmente A baseado no acionamento do botão Ligar_1 e da mola o cilindro permanece avançando e B recuando continuamente devido a ação das molas o cilindro não consegue avançar C devido a mola que garante sua condição de recuo o cilindro não consegue recuar devido D a mola que garante sua condição de avanço o cilindro não recua automaticamente E devido a equalização da pressão entre as vias dianteira e traseira do cilindro 12/15</p><p>10/09/2024, 19:51 i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Gabarito: o cilindro não recua automaticamente devido a equalização da pressão entre as vias dianteira e traseira do cilindro Justificativa: Como as vias dianteira e traseira são interligadas na condição de recuo da válvula (posição inicial), o cilindro não consegue recuar pois as pressões nas vias são iguais. 10 Marcar para revisão De acordo com o diagrama abaixo, a mola da válvula faz com que o fluido hidráulico: 13/15</p><p>10/09/2024, 19:51 +24V 1 3 LIGAR 1 4 A B K1 K1 P T 0V A circule entre as vias P e A B circule entre as vias P e B C circule apenas entre as vias A e T D circule entre as vias A, B e T E circule entre as vias A e B apenas Questão não respondida i Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Gabarito: circule entre as vias A, B e T 14/15</p><p>10/09/2024, 19:51 Justificativa: Na posição definida pela mola, as vias A e B estão ligadas diretamente com a via T, enquanto a via P está bloqueada.</p>
