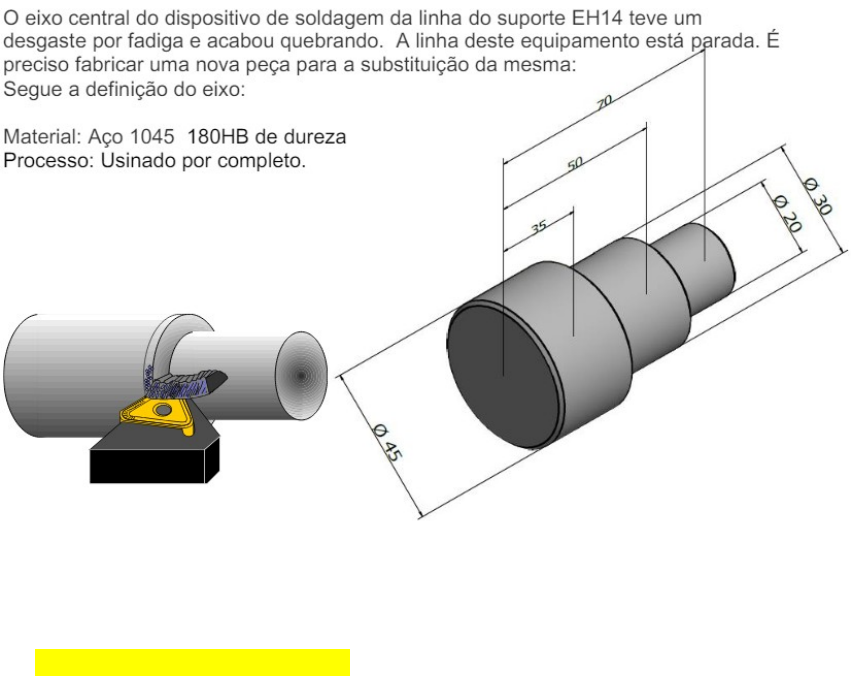

<p>Disciplina de Processos de fabricação</p><p>Prof. Esp. Marcelo Staff</p><p>Aluno: Rafael da Silva Gonsalez Neto RU: 3316948</p><p>OBJETIVO</p><p>Essa atividade tem como intuito colocar em prática todos os conceitos abordados na disciplina de Processos de Fabricação. Apresentar uma visão geral de uma operação de usinagem muito utilizada atualmente. Serão abordados tópicos como a máquina ferramenta utilizada e suas partes, ferramentas de corte necessárias e variáveis e parâmetros de corte que devem ser observados para a correta realização desse tipo de usinagem.</p><p>MATERIAL UTILIZADO</p><p>Os conteúdo das aulas;</p><p>Catálogos de fabricante de máquinas;</p><p>Catálogos de fabricante de ferramentas de corte;</p><p>DESENVOVIMENTO DO TRABALHO.</p><p>Atividade 1</p><p>Determinar:</p><p>1- Que tipo de equipamento será preciso para a fabricação deste eixo;</p><p>Resposta: Torno Mecânico ND-325.</p><p>1.1- Fabricante da máquina;</p><p>Resposta: Nardini</p><p>1.2- Modelo da máquina com a capacidade de usinagem;</p><p>Resposta: O torno Mecânico Nardini ND-325x220 tem capacidade de usinar peças com o comprimento de 2200 mm entre pontas, diâmetro admissível sobre o barramento 650 mm e diâmetro admissível sobre as asas da mesa de 600 mm.</p><p>1.3- Imagem da máquina;</p><p>2. Material Bruto para a fabricação deste eixo;</p><p>Resposta: Aço 1045</p><p>2.1- Qual a dimensão do material bruto existente no mercado?</p><p>Resposta: 50,8 mm de diâmetro e 80 mm de comprimento.</p><p>2.2- Qual o custo do material?</p><p>Resposta: O custo do aço SAE 1045 de 50,8 mm de diâmetro por 80 mm de comprimento é de R$ 59,99.</p><p>3. Dados de processo.</p><p>3.1- Para esta usinagem utilizaremos uma ferramenta com patilha de metal duro. A velocidade de corte (VC) aplicada será de 80m/min. determinar a rotação utilizada na máquina:</p><p>Demonstrativos de cálculos:</p><p>VC = 80/m</p><p>D = 50.8</p><p>Rotação =?</p><p>Rotação = 80 x 1000 / π x 50.8</p><p>Rotação = 501,275</p><p>Resposta</p><p>Rotação= 501 RPM</p><p>4) Fazer o Programa CNC do Eixo que está fixado na placa do Torno. Iremos usinar somente até a dimensão do comprimento de 42mm. Considerar que o Eixo já esteja desbastado. Fazer o programa de acabamento final contornado a peça</p><p>[pic 5]</p><p>image6.png</p><p>image7.png</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
