Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
1
Atividade Prática de Processos de Fabricação

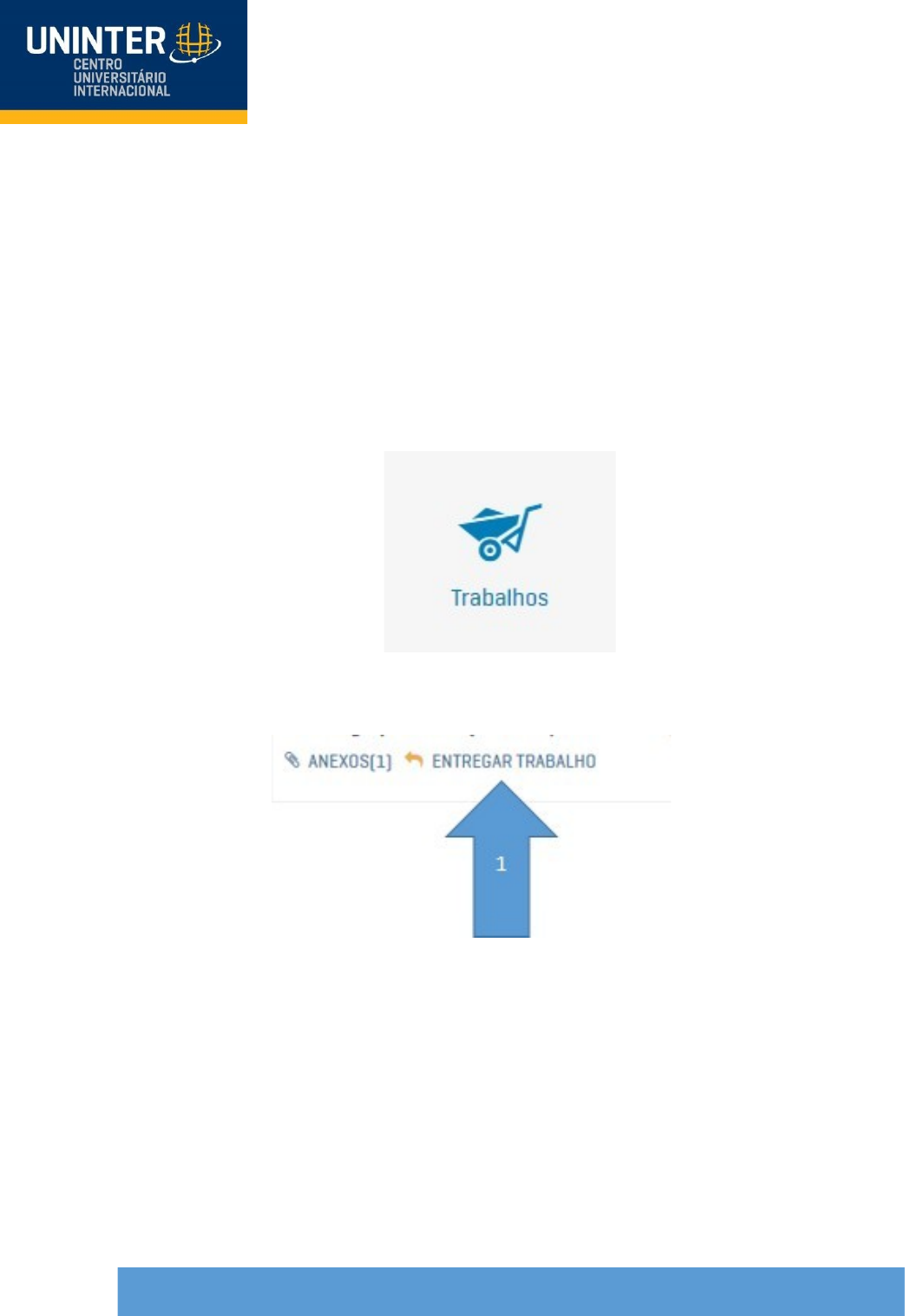

Ao término das questões. Salvar esta atividade no arquivo em PDF.
No link trabalhos no AVA, na Pasta Trabalho
ENTREGAR TRABALHO. Anexar a sua atividade Prática
Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
2
OBJETIVO
Essa atividade tem como intuito colocar em prática todos os conceitos
abordados na disciplina de Processos de Fabricação. Apresentar uma visão geral de
uma operação de usinagem muito utilizada atualmente. Serão abordados tópicos
como a máquina ferramenta utilizada e suas partes, ferramentas de corte
necessárias e variáveis e parâmetros de corte que devem ser observados para a
correta realização desse tipo de usinagem.
MATERIAL UTILIZADO
Os conteúdo das aulas;
Catálogos de fabricante de máquinas;
Catálogos de fabricante de ferramentas de corte;
DESENVOLVIMENTO DO TRABALHO.
Atividade 1
Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
3
Determinar:
1- Que tipo de equipamento será preciso para a fabricação deste
eixo;
R: Torno Mecanico ND 325
1.1- Fabricante da máquina;
 R: Nardini
1.2- Modelo da máquina com a capacidade de usinagem;
R: Nodus ND-325
Dimensões:
 Comprimento total no veículo: 2300 mm
 Comprimento no suporte/barramento: 650 mm
 Comprimento sem cava: 800 mm
1.3- Imagem da máquina;
Fonte: https://www.atlasmaq.com.br/maquinas-usadas/torno-mecanico-nardini-nodus-nd-
325
Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
4
2. Material Bruto para a fabricação deste eixo;
R: Aço 1045
2.1- Qual a dimensão do material bruto existente no mercado?
 R: Diâmetro 2” com comprimento de 80mm.
2.2- Qual o custo do material?
R: O preço é de R$ 80,00 para um item feito de aço SAE 1045, com um diâmetro de 2
polegadas e um comprimento de 80mm.
3. Dados de processo.
3.1- Para esta usinagem utilizaremos uma ferramenta com patilha de metal
duro. A velocidade de corte (VC) aplicada será de 80m/min. determinar
a rotação utilizada na máquina:
Ø 50.8
Demonstrativos de cálculos:
VC=80m/min
d =50,8
Rotação = X
Rotação = 80x1000/3,14x50,8
Rotação = 80000/159,5
Rotação = 501 Rpm
Resposta
Rotação =
501 RPM
Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
5
4) Fazer o Programa CNC do Eixo que está fixado na placa do Torno. Iremos
usinar somente até a dimensão do comprimento de 42mm. Considerar que o
Eixo já esteja desbastado. Fazer o programa de acabamento final contornado a
peça.
$Millimeters (Unidades em milímetros)
$Lathe (Máquina Torno mecânico)
$AddRegPart 1 (Peça número 1
Diâmetro 50 mm;
Comprimento 42 mm)
% 1
N10 G92 Z 58
N20 T 1M6(Acabamento )
N30 G96 S __________M04
N40 G00 X
(Ciclo de Torneamento G-90)
(Sistema de unidades em mm - G21)
(Avanço da ferramenta de corte em mm
por rotação - G95)
%1
N10 G92 Z58
N20 T1M6(Acabamento)
N30 G96 S__M04 N40 G00
X
Vc= 250m/min Av = 0,20 mm/z
Parâmetros de corte
Disciplina de Processos de fabricação
Prof. Esp. Marcelo Staff
6
N10 G90 G21 G40 G95
N20 T1(Seleção do nº ferramenta)
N30 M6(Executa a troca da ferramenta)
N40 G97 S1590
(Define a rotação constante da máquina
a uma velocidade de 1590 RPM, usando a
função G97)
N50 G96 S250 M03
(Define a vel. de corte para 250 metros
por minuto e define a rotação da máquina
no sentido horário com a função M03)
N50 G92 Z50 (fixar nova origem do sistema de coordenadas em Z = 150 -
G92)
G00 X55 (Interpolação linear em avanço rápido - G00)
G00 X55 F0.20 (Interpolação linear em avanço programado - G01)
(Ciclo de Desbaste até coordenada Z = -45, reduzindo o diâmetro de X =
50 para X = 45 mm)
G01 X50 Z1
(Move a ferramenta para a coordenada X = 50 e Z = 1 em um movimento programado)
G01 X45
G01 Z-45
G01 X50 Z1
(Redução do diâmetro X = 45 para X = 40, até a coordenada Z = -30 )
G00 X45 Z1
G01 X40
G01 Z-30
G01 X45 Z1
(Redução do diâmetro X = 40 para X = 35, até a coordenada Z = -30 )
