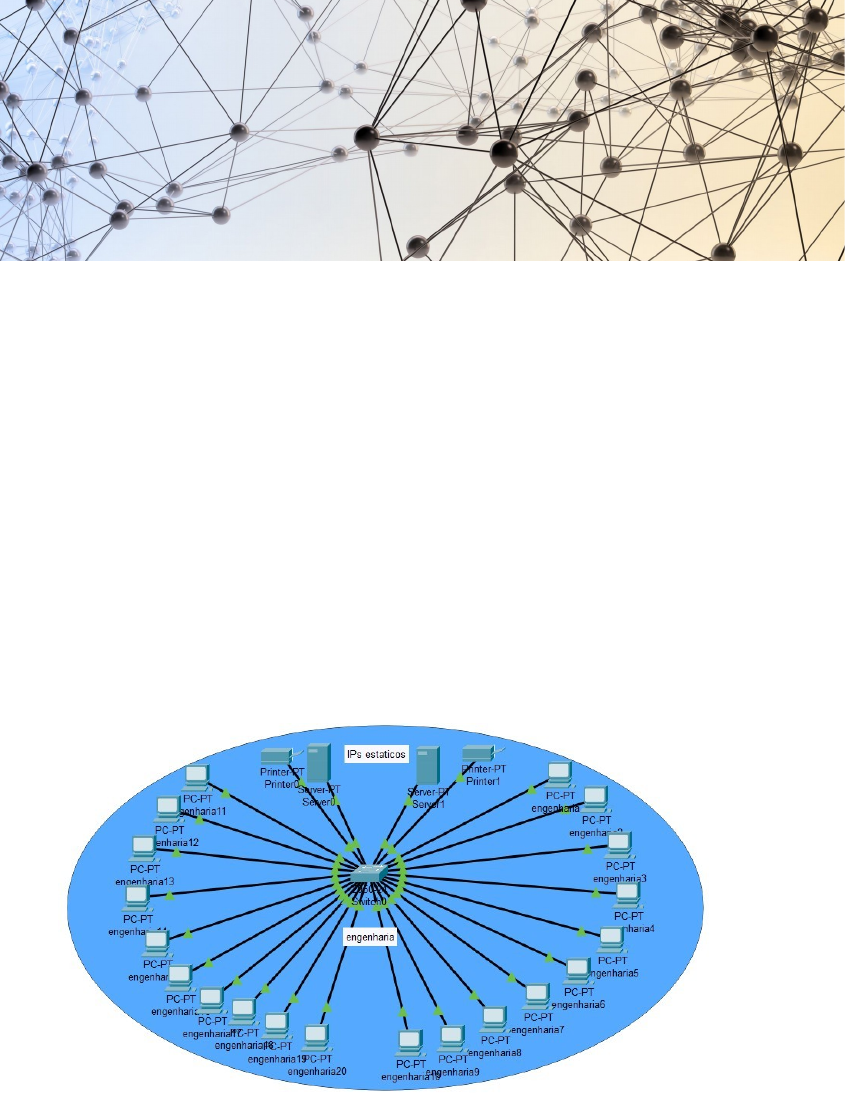

<p>Estrutura de redes e computadores da Super Tech</p><p>(Cisco Packet Tracer.)</p><p>Iniciei o projeto pelo setor de engenharia, neste departamento como solicitado, utilizei endereços de IPs estáticos. Seguidos pelos departamentos de TI interno(estáticos), compras (dinâmicos), infraestrutura(dinâmicos).</p><p>Exemplo de como ficou o projeto do departamento de engenharia no Cisco Packet Tracer:</p><p>Comecei com o cálculo para estabelecer os endereços IPs de classe C, dentro de sua máscara /27, já definida no enunciado. Utilizando o endereço IP 192.168.0.0, obtive os seguintes endereços IP 192.168.0.1 até 192.168.0.30 em 20 máquinas, duas impressoras e dois servidores. sendo seu broadcast 192.168.0.31.</p><p>Compras:</p><p>broadcast 192.168.0.63</p><p>IPs dos hosts 192.168.0.33 até 192.168.0.62</p><p>Tendo assim duas Vlans configuradas no switch: vlan 1, IPs de 33-47 e vlan2 IPs de 48-62 DHCP. Respeitando a sequencia dos IPs dos departamentos vizinhos.</p><p>TI interno:</p><p>broadcast 192.168.0.95</p><p>IPs dos hosts 192.168.0.65</p><p>192.168.0.66</p><p>até 192.168.0.94</p><p>Tendo assim configuradas no switch: IPs estáticos que vão do 192.168.0.65 ao 192.168.0.94</p><p>Infraestrutura:</p><p>broadcast 192.168.0.127</p><p>IPs dos hosts 192.168.0.97 até 192.168.0.126</p><p>Tendo assim duas Vlans configuradas no switch: vlan 1, IPs de 97-111 e vlan2 IPs de 112-126 DHCP. Respeitando a sequencia dos IPs dos departamentos vizinhos.</p><p>Observei uma dificuldade em configurar os servidores para gerar os IPS Dinâmicos, suas Vlans curiosamente replicavam alguns IPs. Refiz a sub rede novamente colocando em ordem os hosts, o que sanou o problema.</p><p>image1.jpg</p><p>image2.jpeg</p><p>image3.jpeg</p><p>image4.jpeg</p>
