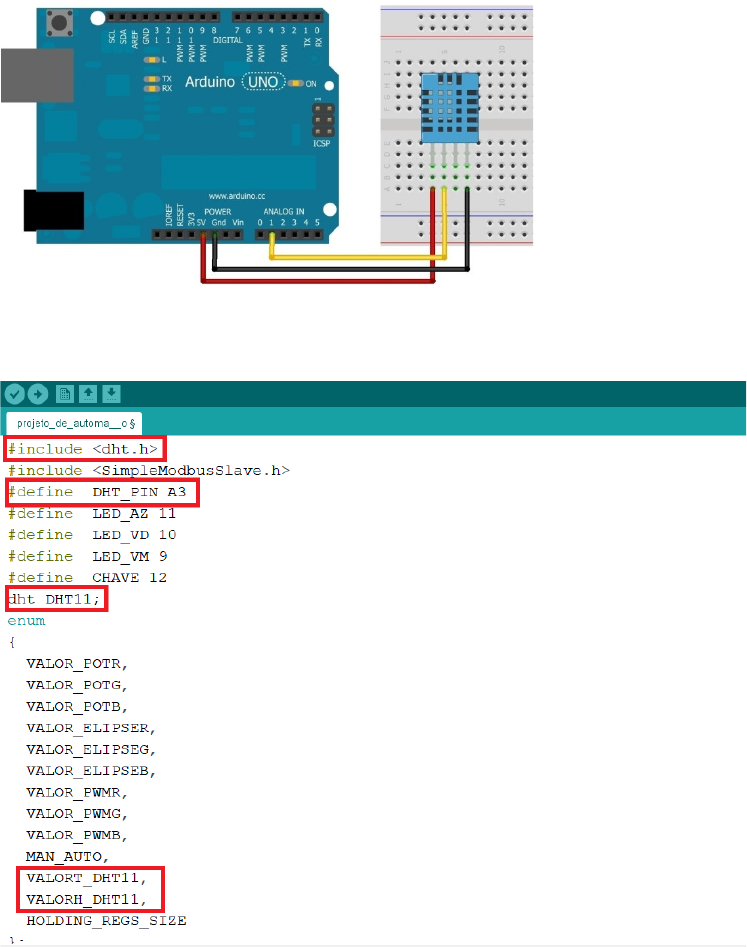

<p>ROTEIRO DE PRÁTICA LABORATORIAL 03</p><p>1. Componente curricular: Projetos de Automação industrial</p><p>2. Título do roteiro de aula prática: IHM – SCADA.</p><p>3. Tempo previsto: 4 horas</p><p>Um sistema supervisório com uma Interface Homem Máquina (IHM) intuitiva é sem dúvida um grande facilitador para quem fiscaliza e opera eventos em uma planta industrial.</p><p>Nesta prática, o aluno será responsável por criar uma IHM própria, que contenha todos os elementos da automação realizada e seja a mais intuitiva possível.</p><p>Antes de começarmos vamos acrescentar um dispositivo de controle de temperatura e umidade o DHT11 no projeto da prática 2, para tanto precisamos efetuar as seguintes ligações:</p><p>Figura 1</p><p>Depois que as ligações estiverem corretas, vamos inserir as linhas de código no projeto da prática 2:</p><p>Figura 2</p><p>Figura 3</p><p>Após esta modificação vamos voltar ao Elipse SCADA e efetuar a aquisição destes novos dados através da inserção de mais 2 Tag’s, como visto na prática anterior.</p><p>Criação da IHM</p><p>Figura 4: Exemplo de IHM</p><p>Fonte: Google imagens</p><p>Figura 3 – Sugestão de IHM</p><p>Fonte : Próprio Autor</p><p>Para realizar esta tarefa, basta abrir o Elipse SCADA e selecionar o menu “Bitmap”.</p><p>Neste ponto os alunos já estão familiarizados com o software e estarão livres para criar uma IHM de modo que fique o mais intuitivo possível. O professor deverá auxiliá-los quanto às fontes de bitmaps (Google imagens), bem como instruí-los sobre qualquer programa de desenho disponível. Podendo utilizar o Microsoft Paint, ou mesmo o Microsoft Power Point (disponíveis nos computadores do polo). Caso tenha acesso, o aluno poderá utilizar outros softwares que ele tenha mais facilidade como o CorelDraw ou PhotoShop.</p><p>Para inserir animações na tela devemos acionar o menu “Animation”.</p><p>Na aba “Zonas”, devemos informar quais imagens comporão a animação, devendo relacioná-la com propriedades do texto existente. (referência prática 02). Inclusive as “TAGs”.</p><p>Esta prática é feita por 4 grupos de alunos, e as imagens da IHM deverão constar no relatório, podendo ser uma mesma imagem para cada integrante do grupo.</p><p>image4.jpeg</p><p>image5.png</p><p>image6.png</p><p>image7.png</p><p>image8.png</p><p>image1.jpeg</p><p>image2.png</p><p>image3.png</p>
