Prova-acionamentos eletricos

Prévia do material em texto

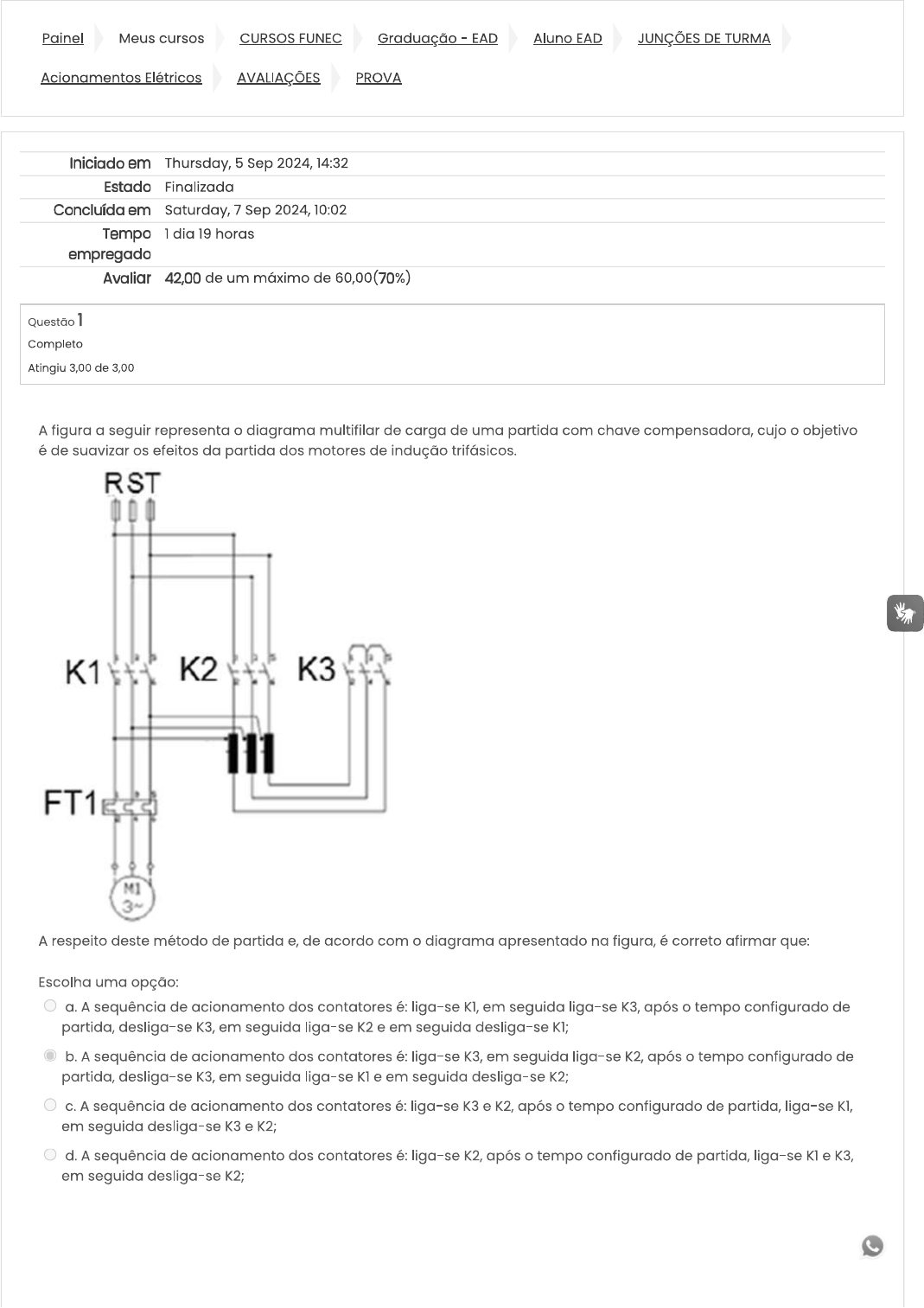

<p>Painel Meus cursos CURSOS FUNEC Graduação EAD Aluno EAD JUNÇÕES DE TURMA Acionamentos Elétricos AVALIAÇÕES PROVA Iniciado em Thursday, 5 Sep 2024, 14:32 Estado Finalizada Concluída em Saturday, 7 Sep 2024, 10:02 Tempo 1 dia 19 horas empregado Avaliar 42,00 de um máximo de 60,00(70%) Questão 1 Completo Atingiu 3,00 de 3,00 A figura a seguir representa o diagrama multifilar de carga de uma partida com chave compensadora, cujo o objetivo é de suavizar os efeitos da partida dos motores de indução trifásicos. RST K1 K2 K3 3~ A respeito deste método de partida e, de acordo com o diagrama apresentado na figura, é correto afirmar que: Escolha uma opção: a. A sequência de acionamento dos contatores é: liga-se K1, em seguida liga-se K3, após tempo configurado de partida, desliga-se K3, em seguida liga-se K2 e em seguida desliga-se K1; b. A sequência de acionamento dos contatores é: liga-se K3, em seguida liga-se K2, após o tempo configurado de partida, desliga-se K3, em seguida liga-se K1 e em seguida desliga-se K2; C. A sequência de acionamento dos contatores é: liga-se K3 e K2, após tempo configurado de partida, liga-se K1, em seguida desliga-se K3 e K2; d. A sequência de acionamento dos contatores é: liga-se K2, após tempo configurado de partida, liga-se K1 e K3, em seguida desliga-se K2;</p><p>Questão 2 Completo Atingiu 3,00 de 3,00 o diagrama multifilar de uma chave mostrada na figura a seguir: R S T 1 5 5 5 K1 K3 K2 2 4 6 2 4 6 2 4 6 96 1 4 A respeito do diagrama, analise as afirmativas a seguir I. No instante da partida somente K1 deve estar energizado. II. Após o chaveamento para ligação em K1 e K2 devem estar energizados. III. Em regime normal de operação somente K1 e K3 devem estar acionados. Conclui-se que: Escolha uma opção: a. Apenas as afirmativas e III estão corretas; b. Apenas as afirmativas e estão corretas; C. Apenas a afirmativa está correta; d. Apenas a afirmativa III está correta; Questão 3 Completo Atingiu 0,00 de 3,00 inversor de frequência é um dispositivo composto por um retificador, um filtro e um inversor formado por seis chaves de estado sólido que podem ser IGBT's ou tiristores. Analise as afirmativas a baixo a respeito dos inversores de frequência e marque a opção correta: Escolha uma opção: a. Assim como conjugado, a potência máxima do motor pode ser constante desde a partida até a rotação nominal, desde de que se utilize uma relação constante entre tensão e frequência aplicada. b. Os inversores de frequência com estratégia de controle vetorial fornecem motores uma tensão perfeitamente senoidal e, consequentemente, uma corrente com ausência de harmônicos. C. Para se manter o fluxo magnético constante e, consequentemente, manter o conjugado constante é necessário que ao se reduzir a frequência aplicada a tensão seja elevada. d. Para frequências acima da nominal fluxo magnético do motor diminui, pois, elevar a tensão acima do valor nominal para manter fluxo magnético constante poderia afetar a isolação e vida útil do enrolamento do motor.</p><p>Questão 4 Completo Atingiu 3,00 de 3,00 dispositivo de comando com uma única posição de repouso, capaz de estabelecer, conduzir e interromper correntes elevadas por meio de um circuito de baixa corrente é denominado: Escolha uma opção: a. Disjuntor motor b. Contator C. Tiristor d. Relé térmico Questão 5 Completo Atingiu 0,00 de 3,00 De acordo com o acionamento de motores elétricos de indução, a alternativa correta: Escolha uma opção: a. A partida consiste na alimentação do motor com uma redução de 73% da tensão nominal das durante sua partida, sendo o motor inicialmente ligado em estrela. Depois de determinado tempo, a ligação do motor passa a com tensão nominal; b. A partida consiste na alimentação do motor com uma redução de 20% da tensão nominal das bobinas durante sua partida, sendo o motor inicialmente ligado em Depois de determinado tempo, a ligação do motor passa a estrela, com tensão nominal; C. A partida consiste na alimentação do motor com uma redução de 42% da tensão nominal das bobinas durante sua partida, sendo o motor inicialmente ligado em estrela. Depois de determinado tempo, a ligação do motor passa a com tensão nominal; d. A partida consiste na alimentação do motor com uma redução de 50% da tensão nominal das bobinas durante sua partida, sendo o motor inicialmente ligado em Depois de determinado tempo, a ligação do motor passa a estrela, com tensão nominal; Questão 6 Completo Atingiu 0,00 de 3,00 as afirmativas a seguir, sobre os relés temporizadores: Os relés temporizadores são aqueles que comutam seus contatos após ser transcorrido o tempo ajustado. II. Os relés temporizados na energização, ao energizar sua bobina, comutam seus contatos instantaneamente, e, ao desenergizar, contam um tempo para retornar à posição de repouso. III. Os relés temporizados de pulso na energização, após a energização do dispositivo os contatos de saída são comutados instantaneamente e permanecem acionados durante o período de tempo ajustado. Conclui-se que: Escolha uma opção: a. Todas as afirmativas estão corretas; b. Apenas as afirmativas e III estão corretas; C. Apenas as afirmativas e III estão corretas; d. Apenas as afirmativas e estão corretas;</p><p>Questão 7 Completo Atingiu 0,00 de 3,00 Analise as afirmativas abaixo, sobre os contatores auxiliares: Possuem câmara de extinção de arco elétrico e são capazes de interromper correntes elétricas de valores elevados. Possuem contatos do tipo NA e/ou NF, que comutam através da dilatação de elementos bimetálicos. () São utilizados nos circuitos de comando e sinalização. seu dimensionamento dependerá da corrente nominal do motor. Não podem ser utilizados em circuitos de força para a alimentação de motores. Identificando com um "V" as afirmativas que são VERDADEIRAS e com um "F" as afirmativas que são FALSAS, assinale a seguir a alternativa correta, na sequência de cima para baixo: Escolha uma opção: b. V, F, V, F, F C. V, V, F, V, V Questão 8 Completo Atingiu 3,00 de 3,00 Sobre os métodos de partida de motores de indução trifásicos, assinale a afirmativa correta: Escolha uma opção: a. As chaves são muito úteis quando empregadas em motores cujo conjugado resistente da carga durante a partida é elevado; b. No acionamento com chave compensadora, autotransformador é conectado em série com motor no momento da partida e após atingir uma velocidade próxima da velocidade de regime permanente, autotransformador é conectado em paralelo com motor; C. Na partida motor é inicialmente ligado na configuração estrela e quando o motor atinge uma velocidade próxima da velocidade de regime permanente, a conexão é desfeita e é executada a ligação d. As soft-starter são constituídas de um circuito eletrônico acoplado a um microprocessador que controla um conjunto de tiristores responsáveis pelo ajuste da tensão e frequência aplicada aos terminais do motor;</p><p>Questão 9 Completo Atingiu 3,00 de 3,00 diagrama multifilar de força e comando para acionamento de motor de indução trifásico mediante a utilização de chave compensadora é mostrado nas figuras a seguir: L1 L2 L3 K1 K2 K3 100% 100% 100% 80% 80% 80% 65% 65% 65% 0% 0% 0% M ~3 Figura I - diagrama de força R F21 95 2 FT 98 96 T1 X2 3 4 2 13 13 K2 14 14 13 21 43 21 15 KT K1 2 16 14 22 44 22 18 31 K, 32 A A A, A 5 K2 KT K SH 1 A2 A, 6 S Figura II - diagrama de comando A respeito do funcionamento desses circuitos e a atuação dos componentes, é correto afirmar que: Escolha uma opção: a. contator K3, que deve ficar permanentemente ligado para que o motor funcione e é desligado mediante acionamento manual do botão SHO. b. Ao se pressionar a botoeira SH1, o contator K3 será acionado, em seguida, o contator K2 será acionado, dando a partida com tensão reduzida. Com o acionamento de K2, relé temporizador será energizado e dará início a contagem do tempo configurado para a partida. C. Para que o motor esteja em regime permanente por tensão nominal da rede elétrica, os contatores K3 e K2 devem estar energizados.</p><p>d. A contagem do tempo no relé temporizador se iniciará quando a botoeira SHI for pressionada. Em seguida, são acionados os contatores e K3, dando a partida com tensão reduzida. Questão 10 Completo Atingiu 3,00 de 3,00 as afirmativas abaixo, sobre os contatores: ( ) contator é um dispositivo de atuação eletromagnética, destinado à interrupção de um circuito em curto-circuito. Os contatores devem ser dimensionados de acordo com: categoria de emprego; corrente da carga; tensão e frequência; frequência de manobras e número de contatos auxiliares necessários. () Quando a bobina de um contator é energizada, a força desta sobrepõe-se à força mecânica das molas, obrigando os contatos móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do circuito. () Os arcos elétricos que surgem durante a comutação dos contatos de um contator promovem o desgaste da superfície dos contatos elétricos e sua vida útil pode ser reduzida se empregado de forma incorreta. A frequência de manobra dos motores não tem nenhuma influência sobre a vida útil dos contatos dos contatores. Identificando com um "V" as afirmativas que são VERDADEIRAS e com um as afirmativas que são FALSAS, a seguir a alternativa correta, na sequência de cima para baixo: Escolha uma opção: a. F, V, V, V, F b. V, V, F, V, F C. V, F, F, V, V d. F, F, V, F, V Questão Completo Atingiu 3,00 de 3,00 Um contator possui oito terminais de contatos auxiliares identificados pelos seguintes códigos numéricos: 13, 14; 23, 24; 33, 34 e 41, 42. Logo, este dispositivo possui: Escolha uma opção: a. 2 contatos NA e 2 contatos NF b. 3 contatos NA e 1 contato NF C. 4 contatos NA d. 1 contato NA e 3 contatos NF</p><p>Questão 12 Completo Atingiu 0,00 de 3,00 Analise o diagrama multifilar da figura a seguir e a alternativa correta: A F21 B F22 1 SO 2 3 13 13 S1 K2 K1 4 14 14 13 21 43 21 15 KT1 K3 K1 K2 K3 18 16 14 22 44 22 31 K1 32 A1 A1 A1 A1 K3 K2 KT1 K1 A2 A2 A2 A2 Escolha uma opção: a. Esse diagrama corresponde ao método de partida sequencial por soft-starter; b. Esse diagrama corresponde ao método de partida por chave compensadora; C. Esse diagrama corresponde ao método de partida por chave d. Esse diagrama corresponde ao método de partida direta com reversão; Questão 13 Completo Atingiu 0,00 de 3,00 Com relação à partida de motor considere as seguintes afirmativas: I. princípio deste método de partida consiste em acionar o motor ligando os seus enrolamentos em estrela à tensão da rede correspondente à ligação o que equivale a dividir a tensão sobre os enrolamentos do motor por 1,73, e dessa forma a corrente de partida também é dividida por 1,73. II. Um motor 380 ligado em estrela à tensão nominal de 660 V absorve uma corrente de linha equivalente a 1/3 da corrente na ligação à 380 V. III. Uma vez que o conjugado de partida é proporcional ao quadrado da tensão de alimentação, ele será equivalente a 1/3 do conjugado de partida direta. É correto afirmar que: Escolha uma opção: a. Todas as afirmativas estão corretas; b. Apenas a afirmativa III está correta; C. Apenas as afirmativas e estão corretas; d. Apenas as afirmativas e III estão corretas;</p><p>Questão 14 Completo Atingiu 3,00 de 3,00 a alternativa CORRETA sobre os contatos Escolha uma opção a. A associação em série de dois contatos normalmente abertos executa a "função não E", onde a saída é ligada quando um ou ambos contatos forem acionados. b. A associação em paralelo de dois contatos normalmente fechados a "função E", onde a saída é ligada quando um ou ambos contatos estiverem em repouso. C. A associação em paralelo de dois contatos normalmente abertos executa a "função OU", onde a saída só é ligada quando ambos contatos forem acionados simultaneamente. d. A associação em série de dois contatos normalmente fechados executa a "função não OU", onde a saída só é ligada quando nenhum dos contatos forem acionados. Questão 15 Completo Atingiu 3,00 de 3,00 Os dispositivos de comando são elementos de comutação destinados a permitir ou não a passagem da corrente elétrica entre um ou mais pontos de um circuito. Dos tipos de botoeiras existentes, é correto afirmar que a botoeira com retenção: Escolha uma opção: a. É um dispositivo que possui duas ou mais podendo selecionar uma ou várias funções em um determinado processo. b. É um dispositivo que só permanece acionado mediante aplicação de uma força externa. C. É um dispositivo que uma vez acionado, seu retorno à situação anterior acontece somente por meio de um novo acionamento. d. É um dispositivo que possui um ponto de contato comum em relação aos demais contatos.</p><p>Questão 16 Completo Atingiu 3,00 de 3,00 o diagrama unifilar de um circuito de comando, mostrado a seguir: FA 2 13 4 33 21 13 S1E K2 14 K3 K3 KA1 1 3 34 22 14 18 T1 15 2 S3E S4 E 1 1 13 K3 14 15 T2 16 A1 A, A, K2 KA1 T2 K3 T1 K1 A2 5s -A2 A2 2s A2 FB Ao ser pressionada a botoeira sem retenção S2, a ordem cronológica em que os contatores são energizados é: Escolha uma opção: a. K2, K3, K1 b. K3, K2, K1 C. K3, K2, K1 d. K3, K1, K2,</p><p>Questão 17 Completo Atingiu 3,00 de 3,00 Observe diagrama multifilar mostrado na figura a seguir: 3 - 60 Hz / 380 V S A B C W M m 1 De acordo com diagrama, podemos afirmar que: Escolha uma opção: a. dispositivo B pode ser acionado múltiplas vezes para controle do motor; b. dispositivo C é um disjuntor motor; C. dispositivo A é um relé térmico e opera como seccionador; d. dispositivo A utiliza as características de dilatação de diferentes metais para funcionar; Questão 18 Completo Atingiu 3,00 de 3,00 Dentre as funções de uma chave de partida estática, quando empregada em substituição a uma chave de partida eletromecânica, para acionamento de um motor elétrico de indução, podemos destacar: Escolha uma opção: a. Aplicar um degrau de tensão. b. Aplicar uma rampa de tensão na aceleração e desaceleração. C. Controlar a velocidade de rotação do motor através da variação da frequência aplicada. d. Manter conjugado de partida constante.</p><p>Questão 19 Completo Atingiu 3,00 de 3,00 Os fusíveis são classificados por sua classe de serviço, que engloba classe de função e classe de Sabendo que as classes de função são representadas pelas letras minúsculas: g e a; e que as classes de objetos são representadas por letras maiúsculas: L-G, M, R e B, marque a opção que representa corretamente a classe de serviço de um fusível do tipo gL: Escolha uma opção: a. Proteção parcial de equipamentos eletromecânicos; b. Proteção total de cabos e linhas; C. Proteção parcial de equipamentos eletrônicos; d. Proteção total de equipamentos em minas; Questão 20 Completo Atingiu 3,00 de 3,00 Os inversores de frequência são equipamentos utilizados para controlar motores elétricos de indução. Esta aplicação é capaz de reduzir o consumo de energia dos processos acionados. Dessa forma, utilizando inversores, pode-se tornar mais eficiente o processo de condicionamento de ar, bombeamento de água, funcionamento de elevadores, escadas rolantes, etc. Quanto maior a precisão necessária ao controle do processo, mais refinada deve ser a técnica de controle empregada pelo inversor. Dentre as técnicas de controle mais empregadas pelo inversor, pode-se citar o controle escalar e o controle vetorial. Sobre o controle de inversores é correto afirmar que: Escolha uma opção: a. controle escalar é capaz de controlar a velocidade e o conjugado do motor. b. controle vetorial baseia-se em impor ao motor uma relação constante entre tensão e frequência de alimentação. C. controle vetorial utiliza as variáveis do motor, em um processo dinâmico, onde a velocidade de rotação do motor é utilizada em um controle em malha d. controle escalar baseia-se no controle da amplitude da corrente do motor. Manter contato RA (33) 99986-3935 secretariaead@funec.br Baixar aplicativo</p>
