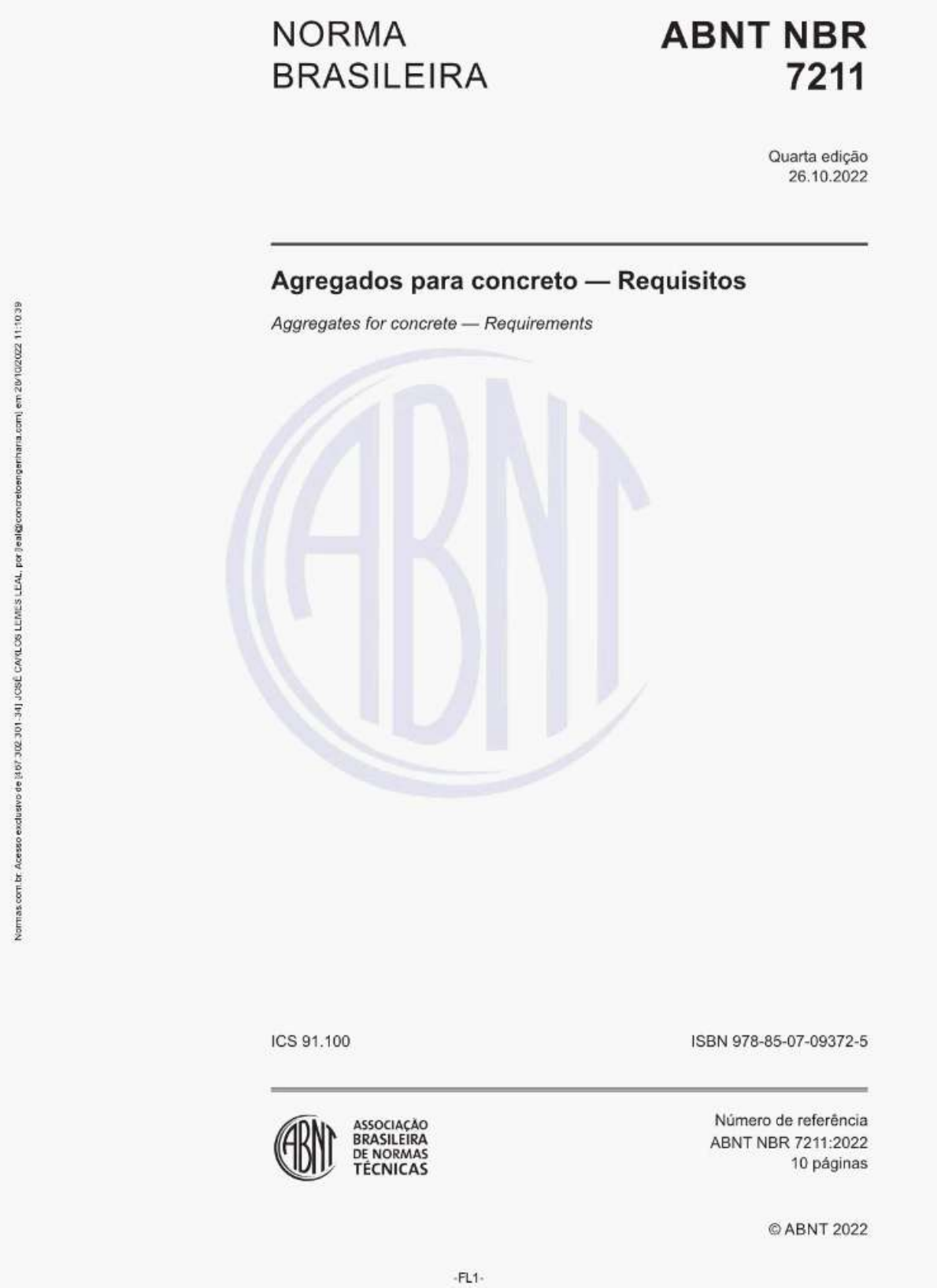

<p>NORMA ABNT NBR BRASILEIRA 7211 Quarta edição 26.10.2022 Agregados para concreto - Requisitos Aggregates for concrete - Requirements ICS 91.100 ISBN 978-85-07-09372-5 ASSOCIAÇÃO Número de referência ABNT BRASILEIRA DE NORMAS ABNT NBR 7211:2022 TÉCNICAS 10 páginas ABNT 2022</p><p>ABNT NBR 7211:2022 the e ABNT 2022 Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer eletrônico ou incluindo fotocópia e microfilme, sem permissão por escrito da ABNT Av. Treze de Maio, 13 - andar 20031-901 Rio de Janeiro - RJ Tel.: + 55 21 3974-2300 Fax: + 55 21 3974-2346 abnt@abnt.org.br www.abnt.org.br ii ABNT 2022 - Todos os direitos reservados FL2</p><p>ABNT NBR 7211:2022 Sumário Página Prefácio iv 1 Escopo 1 2 Referências normativas 1 3 Termos e definições 2 4 Requisitos gerais 4 5 Agregado miúdo 4 5.1 Granulometria 5 5.1.1 Distribuição granulométrica 5 5.2 Substâncias nocivas 5 5.3 Durabilidade 7 5.4 Caracterização complementar 7 6 Agregado graúdo 8 6.1 Granulometria 8 6.1.1 Distribuição granulométrica 8 6.1.2 Forma dos grãos 9 6.1.3 Resistência ao impacto e à abrasão 9 6.2 Substâncias nocivas 9 6.3 Durabilidade 9 6.4 Caracterização complementar 10 7 Aceitação e rejeição 10 Tabelas Tabela 1 - Conjunto de peneiras das séries normal e intermediária (abertura nominal) 3 Tabela 2 - Limites da distribuição granulométrica do agregado miúdo 5 Tabela 3 - Limites máximos aceitáveis de substâncias nocivas no agregado miúdo relativos à massa do material 6 Tabela 4 - Limites máximos de cloretos e sulfatos presentes nos agregados 7 Tabela 5 - Ensaios complementares para agregado miúdo 7 Tabela 6 - Limites da composição granulométrica do agregado graúdo 8 Tabela 7 - Limites máximos aceitáveis de substâncias nocivas no agregado relativos massa do material 9 Tabela 8 - Ensaios complementares para agregado graúdo 10 ABNT 2022 - Todos os direitos reservados iii</p><p>ABNT NBR 7211:2022 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é o Foro Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais (ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas pelas partes interessadas no tema objeto da normalização. Os Documentos Técnicos ABNT são elaborados conforme as regras da ABNT Diretiva 2. AABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados à ABNT a qualquer momento (Lei n° 9.279, de 14 de maio de 1996). Os Documentos Técnicos ABNT, assim como as Normas Internacionais (ISO e IEC), são voluntários e não incluem requisitos contratuais, legais ou Os Documentos Técnicos ABNT não substituem Leis, Decretos ou Regulamentos, aos quais os usuários devem atender, tendo precedência sobre qualquer Documento Técnico ABNT. Ressalta-se que os Documentos Técnicos ABNT podem ser objeto de citação em Regulamentos Nestes casos, os órgãos responsáveis pelos Regulamentos Técnicos podem determinar as datas para exigência dos requisitos de quaisquer Documentos Técnicos ABNT. A ABNT NBR 7211 foi elaborada no Comitê Brasileiro de Cimento, Concreto e Agregados (ABNT/CB-018), pela Comissão de Estudo de Requisitos e Métodos de Ensaios de Agregados para Concreto e Argamassa (CE-018:200.001). o Projeto de Revisão circulou em Consulta Nacional conforme Edital n° 05, de 27.05.2022 a 27.06.2022. AABNT NBR cancela e substitui a ABNT NBR a qual foi tecnicamente revisada. o Escopo em da ABNT NBR 7211 é o seguinte: Scope This Standard establishes the requirements for production and reception of both coarse and fine aggregates for concrete. This Standard applies to aggregates of natural lithic origin, already found fragmented or resulting from rock crushing. This Standard does not apply to aggregates obtained by industrial processes as by-products and to recycled materials or mixtures of such aggregates, except the aggregates recovered from fresh concrete by washing. For the use of recycled materials, applies ABNT NBR 15116. This Standard applies to aggregates on which there is a history of performance in concrete of similar quality and in exposure conditions equivalent to those of the expected concrete. iv ABNT 2022 Todos os direitos reservados</p><p>NORMA BRASILEIRA ABNT NBR 7211:2022 Agregados para concreto - Requisitos 1 Escopo Esta Norma especifica os requisitos para produção e recepção dos agregados miúdos e graúdos destinados à produção de concretos de cimento Portland. Esta Norma se aplica a agregados de origem natural lítica, já encontrados fragmentados ou resultantes da britagem de Esta Norma não se aplica a agregados obtidos por processos industriais, como subprodutos, e a materiais reciclados, ou a mistura desses agregados, exceto agregados recuperados de concreto fresco por lavagem. Para o uso de materiais reciclados, aplica-se a ABNT NBR Esta Norma se aplica aos agregados sobre os quais se dispõe de histórico de desempenho em concretos de qualidade similar e em condições de exposição equivalentes às do concreto previsto. 2 Referências normativas Os documentos relacionados a seguir são indispensáveis à aplicação deste documento. Para referências datadas, aplicam-se somente as edições Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas). ABNT NBR 5564:2021, Via férrea - Lastro ferroviário - Requisitos e métodos de ensaio ABNT NBR 6467, Agregados - Determinação do inchamento de agregado miúdo - Método de ensaio ABNT NBR 7218, Agregados - Determinação do teor de argila em torrões e materiais friáveis ABNT NBR 7221, Agregados - Índice de desempenho de agregado miúdo contendo impurezas de - Método de ensaio ABNT NBR 7389-1, Agregados - Análise petrográfica de agregado para concreto - Parte 1: Agregado miúdo ABNT NBR 7389-2, Agregados - Análise de agregado para concreto - Parte 2: Agregado graúdo ABNT NBR Agregado graúdo Determinação do de forma pelo método do Método de ensaio ABNT NBR 9775, Agregado miúdo - Determinação do teor de umidade superficial por meio do frasco de Chapman - Método de ensaio ABNT NBR 9917, Agregados para concreto - Determinação de sais, cloretos e sulfatos solúveis ABNT NBR 9935, Agregados - Terminologia ABNT NBR 9936, Agregados - Determinação do teor de leves - Método de ensaio ABNT 2022 Todos os direitos reservados 1</p><p>ABNT NBR 7211:2022 ABNT NBR 9938, Agregados - Determinação da resistência ao esmagamento de agregados graúdos Método de ensaio ABNT NBR 9939, Agregado graúdo Determinação do teor de umidade total Método de ensaio ABNT NBR 14832, Cimento Portland e clinquer - Determinação de cloreto pelo método do ion seletivo ABNT NBR 15116, Agregados para uso em argamassas e concretos de cimento Portland - Requisitos e métodos de ensaios ABNT NBR 15577-1, Agregados - Reatividade álcali-agregado - Parte 1: Guia para avaliação da reatividade potencial e medidas preventivas para uso de agregados em concreto ABNT NBR 16915, Agregados - Amostragem ABNT NBR 16916, Agregado miúdo - Determinação da densidade de absorção de água ABNT NBR 16917, Agregado graúdo - Determinação da densidade e da absorção de água ABNT NBR 16972, Agregados - Determinação da massa unitária e do de vazios ABNT NBR 16973, Agregados - Determinação do material que passa pela peneira 75 um por lavagem ABNT NBR 16974, Agregado graúdo Ensaio de abrasão Los Angeles ABNT NBR 17053, Agregado miúdo - Determinação de impurezas orgânicas ABNT NBR 17054, Agregados - Determinação da composição granulométrica ABNT NBR NM Agregados Constituintes mineralógicos dos agregados naturais Terminologia ABNT NBR NM ISO 3310-1 Peneiras de ensaio - Requisitos técnicos e verificação Parte 1: Peneiras de ensaio com tela de tecido metálico (ISO 3310-1, IDT) de 3 Termos e definições Para os efeitos deste documento, aplicam-se os termos e definições das ABNT NBR NM 66 e ABNT NBR 9935, e os seguintes: 3.1 agregado graúdo agregado cujos grãos passam pela peneira com abertura de malha de 75 mm e ficam retidos na peneira com abertura de malha de 4,75 mm NOTA Ressalvados os limites estabelecidos na Tabela 6, em ensaio realizado de acordo com a ABNT NBR 17054, com peneiras definidas pela ABNT NBR NM ISO 3.2 agregado miúdo agregado cujos grãos passam pela peneira com abertura de malha de 4,75 mm e ficam retidos na peneira com abertura de malha de 150 um NOTA Ressalvados os limites estabelecidos na Tabela 2, em ensaio realizado de acordo com a ABNT NBR 17054, com peneiras definidas pela ABNT NBR NM ISO 2 ABNT 2022 Todos os direitos reservados</p><p>ABNT NBR 7211:2022 3.3 agregado total agregado resultante da britagem de rochas cujo beneficiamento resulta em uma distribuição granulométrica constituída por agregados graúdos e miúdos ou por mistura intencional de agregados britados e areia natural ou britada, possibilitando o ajuste da curva granulométrica em função das características do agregado e do concreto a ser preparado com esse material 3.4 dimensão máxima grandeza associada à distribuição granulométrica do agregado, correspondente à abertura nominal, em milímetros, da malha da peneira da série normal ou intermediária na qual o agregado apresenta uma porcentagem retida acumulada igual ou imediatamente inferior a em massa 3.5 módulo de finura soma das porcentagens retidas acumuladas em massa de um agregado, nas peneiras da série normal, dividida por 100 séries normal e intermediária de peneiras conjunto de peneiras sucessivas, que atendem à ABNT NBR NM ISO com as aberturas estabelecidas na Tabela 1 Tabela 1 - Conjunto de peneiras das séries normal e intermediária (abertura nominal) Série normal Série intermediária 75 mm - 63 mm 50 mm 37,5 mm - 31,5 mm 25 mm 19 mm 12,5 mm 9,5 mm - 6,3 mm mm 2,36 mm 1,18 mm 600 um - 300 um 150 um ABNT 2022 - Todos os direitos reservados 3</p><p>ABNT NBR 7211:2022 4 Requisitos gerais 4.1 Os agregados devem ser compostos por grãos de minerais duros, estáveis e e não podem conter substâncias de natureza e em quantidade que possam afetar a hidratação e o endurecimento do cimento, a proteção da armadura contra a corrosão, a durabilidade ou, quando for requerido, o aspecto visual externo do o exame petrográfico realizado de acordo com as ABNT NBR 7389-1 e ABNT NBR 7389-2 e interpretado por profissional capacitado fornece alguns dos subsídios necessários para o cumprimento destas condições. Para outras características, ver Seções 5 e 6. 4.2 Quando não se dispõe de antecedentes de desempenho dos agregados ou para regiões em que não seja economicamente a obtenção de agregados que atendam plenamente aos requisitos desta Norma, seu uso para a produção de concreto deve ser baseado em estudos experimentais, que comprovem a obtenção de concreto com qualidade satisfatória, devidamente documentados em laudo técnico elaborado por profissional qualificado. 4.3 Os agregados que apresentem variabilidade em suas características que ultrapassem os limites estabelecidos nas Seções 5 ou 6 apenas podem ser utilizados em concreto se aprovados por profissional responsável e em comum acordo entre o proprietário da obra e o produtor de agregados. 4.4 Os agregados recuperados de concreto fresco por lavagem podem ser usados como agregados para a preparação de um novo concreto se forem do mesmo tipo que o agregado primário desse mesmo concreto. Agregados recuperados não subdivididos quanto à sua granulometria não podem ser adicionados em quantidades maiores do que do total de agregados no concreto. Quantidades superiores a 5 % podem ser adicionadas somente se o agregado recuperado for classificado e separado nas diferentes frações e se atender aos requisitos desta Norma. Os agregados devem ser fornecidos ao consumidor em cujas unidades parciais de transporte devem ser individualizadas, mediante uma guia de remessa na qual constem pelo menos os seguintes dados: a) nome do produtor; b) procedência do c) tipo de material; d) massa ou volume do material; e) data do 5 Agregado miúdo A amostra representativa de um lote de agregado miúdo deve ser coletada e reduzida para ensaio de acordo com a ABNT NBR 16915. Quando o agregado miúdo for composto ou proveniente de duas ou mais origens, os requisitos desta Norma devem ser considerados proporcionalmente à presença de cada um deles na mistura. NOTA Como origens diferentes, entende-se: diferentes fornecedores, diferentes origens geológicas ou materiais recuperados. 4 ABNT 2022 Todos os direitos reservados</p><p>ABNT NBR 7211:2022 5.1 Granulometria 5.1.1 Distribuição granulométrica A distribuição granulométrica, determinada segundo a ABNT NBR deve atender aos limites estabelecidos na Tabela 2. Podem ser utilizados como agregado miúdo para concreto materiais com distribuição granulométrica diferente das zonas estabelecidas na Tabela desde que estudos prévios de dosagem comprovem sua aplicabilidade. Os limites desta Norma referentes ao agregado total devem atender aos critérios de ponderabilidade em massa entre os agregados graúdos e miúdos que o Tabela 2 - Limites da distribuição granulométrica do agregado miúdo Porcentagem, em massa, retida acumulada Peneira com abertura de malha Limites inferiores Limites superiores (ABNT NBR NM ISO 3310-1) Zona utilizável Zona ótima Zona ótima Zona utilizável 9,5 mm 0 0 0 0 6,3 mm 0 0 0 7 4,75 mm 0 0 5 10 2,36 mm 0 10 20 25 1,18 mm 5 20 30 50 600 um 15 35 55 70 300 um 50 65 85 95 150 um 85 90 95 100 NOTA 1 módulo de finura da zona utilizável inferior varia de a 2,20. NOTA 2 o módulo de finura da zona ótima varia de 2,20 a NOTA 3 módulo de finura da zona utilizável superior varia de 2,90 a 5.2 Substâncias nocivas 5.2.1 A quantidade de substâncias nocivas não pode exceder os limites máximos em porcentagem estabelecidos na Tabela 3 com relação à massa do material. ABNT 2022 - Todos os direitos reservados 5</p><p>ABNT NBR 7211:2022 Tabela 3 Limites máximos aceitáveis de substâncias nocivas no agregado miúdo relativos à massa do material Quantidade máxima relativa à massa do agregado miúdo Determinação Método de ensaio % Areia natural Areia de britagem Torrões de argila e ABNT NBR 7218 3,0 n.a. materiais friáveis Concreto 0,5 n.a. Particulas aparente ABNT NBR 9936 Concreto não 1,0 n.a. aparente Concreto Material fino submetido que passa 3,0 a desgaste através da superficial peneira 75 um ABNT NBR 16973 por lavagem Concretos (material protegidos 5.0 do desgaste superficial A solução Impurezas obtida no ensaio deve ABNT NBR 17053 n.a. ser mais clara do que a solução-padrão Diferença máxima aceitável entre os resultados ABNT NBR 7221 n.a. de resistência à compressão comparativos a Quando for detectada visualmente a presença de leves (carvão, caules, folhas e sementes), deve ser realizado o ensaio de determinação do teor de leves. b Quando a coloração da solução obtida no ensajo for mais escura do que a a utilização do agregado miúdo fica condicionada ao resultado do previsto na ABNT NBR 7221. A presença de materiais micáceos, ferruginosos e argilominerais expansivos no material fino que passa através da peneira 75 um por lavagem podem interferir nas propriedades do concreto, necessitando de estudo de dosagem n.a. não aplicável 6 ABNT 2022 Todos os direitos reservados</p><p>ABNT NBR 7211:2022 5.3 Durabilidade 5.3.1 Os teores de cloretos e sulfatos não podem exceder os limites estabelecidos na Tabela 4. NOTA Frequentemente agregados provenientes de regiões ou de águas salobras ou de regiões onde ocorrem sulfatos naturais (como a gipsita) ou industrial (água do freático contaminada por efluentes industriais) são passiveis de exceder os limites da Tabela 4. 5.3.2 Para evitar a ocorrência de reações expansivas deletérias devidas à reação deve ser atendido o que estabelece a ABNT NBR Tabela 4 Limites máximos de cloretos e sulfatos presentes nos agregados Determinação Método de ensaio Limites concreto simples ABNT NBR 9917 Teor de concreto armado ABNT NBR 14832b concreto protendido Teor de ABNT NBR 9917 a Agregados que excedam os limites estabelecidos para cloretos podem ser utilizados em concreto, desde que o teor total trazido ao concreto por todos os seus componentes (água, agregados, cimento, adições e aditivos químicos), verificado por ensaio realizado conforme a ABNT NBR 14832 (determinação no não exceda os seguintes limites, dados em porcentagem sobre a massa de cimento: concreto protendido 0,06 %: concreto armado exposto a cloretos nas condições de serviço da estrutura 0.15 concreto armado em condições de exposição não severas (seco ou protegido da umidade nas condições de serviço da estrutura) < 0,40 %: outros tipos de construção com concreto armado b o método da ABNT NBR 14832 estabelece como determinar o de cloretos em clinquer e cimento Neste caso específico, o método pode ser utilizado para o ensaio de agregados. Agregados que excedam o limite estabelecido para sulfatos podem ser utilizados em concreto, desde que o teor total trazido ao concreto por todos os seus componentes (água, agregados, cimento, adições e aditivos químicos) não exceda ou que fique comprovado o uso de cimento Portland resistente a sulfatos, conforme a ABNT NBR 16697, no 5.4 Caracterização complementar Ensaios complementares de caracterização podem ser necessários para utilização do agregado em concreto, sendo os mais usuais exemplificados na Tabela 5. Tabela 5 Ensaios complementares para agregado miúdo Propriedades Método Coeficiente de inchamento ABNT NBR 6467 Umidade superficial ABNT NBR 9775 Teor de leves ABNT NBR 9936 Densidade e absorção de água ABNT NBR 16916 Massa unitária ABNT NBR 16972 ABNT 2022 Todos os direitos reservados 7</p><p>ABNT NBR 7211:2022 6 Agregado graúdo A amostra representativa de um lote de agregado graúdo deve ser coletada e reduzida para ensaio de acordo com a ABNT NBR 16915. 6.1 Granulometria 6.1.1 Distribuição granulométrica A distribuição determinada segundo a ABNT NBR 17054, deve atender aos limites indicados para o agregado graúdo constantes na Tabela 6. Podem ser utilizados como agregado graúdo para concreto material com distribuição granulométrica diferente das zonas estabelecidas na Tabela 6, desde que estudos prévios de dosagem comprovem sua aplicabilidade. Os limites estabelecidos nesta Norma referentes ao agregado total devem atender aos critérios de ponderabilidade em massa entre os agregados graúdos e miúdos que o Tabela 6 Limites da composição granulométrica do agregado graúdo Porcentagem, em massa, retida acumulada Peneira com abertura de malha Zona granulométrica por (ABNT NBR NM ISO 3310-1) 4,75/12,5 9,5/25 19/31,5 25/50 37,5/75 75 mm 0-5 63 mm - 5-30 50 mm 0-5 37,5 mm - 5-30 31,5 mm 0-5 de 25 mm 0-5 5-25b 19 mm 2-15b 12,5 mm 0-5 - - 9,5 mm 6,3 mm - - - mm 95 - 100 - - mm a Zona granulométrica correspondente à menor (d) e à maior (D) dimensões do agregado graúdo b Em cada zona deve ser aceita uma variação de no máximo cinco unidades percentuais em apenas um dos limites marcados com a Nota de rodapé b. Essa variação pode também estar em vários desses NOTA 1 módulo de finura da zona varia de 5,77 a 6.15. NOTA 2 o módulo de finura da zona varia de a NOTA 3 o módulo de finura da zona 19/31,5 varia de 7,60 a 7,95. NOTA 4 o módulo de finura da zona 25/50 varia de a NOTA 5 módulo de finura da zona 37,5/75 varia de 8,90 a 8 ABNT 2022 Todos os direitos reservados -FL12</p><p>ABNT NBR 7211:2022 6.1.2 Forma dos grãos o índice de forma dos grãos do agregado não pode ser superior a 3, quando determinado de acordo com a ABNT NBR 7809. 6.1.3 Resistência ao impacto e à abrasão A perda de massa por resistência ao impacto e à abrasão Los Angeles, determinada de acordo com a ABNT NBR 16974, deve ser inferior a em massa, do material. 6.2 Substâncias nocivas A quantidade de substâncias nocivas não pode exceder os limites máximos em porcentagem estabelecidos na Tabela 7 com relação à massa do material. Tabela 7 Limites máximos aceitáveis de substâncias nocivas no agregado relativos massa do material Quantidade máxima relativa à massa do Determinação Método de ensaio agregado graúdo % Concreto aparente 1,0 Torrões de argila e Concreto sujeito a ABNT NBR 7218 2,0 materiais friáveis desgaste superficial Outros concretos 3.0 Concreto aparente 0,5 leves a ABNT NBR 9936 Concreto não aparente 1.0 Material fino que passa de através da peneira 75 um ABNT NBR 16973 1,0 por lavagem (material a Quando for detectada visualmente a presença de leves (carvão, caules, folhas e sementes), deve ser realizado o ensaio de determinação do teor de leves. b Para agregados produzidos a partir de rochas com absorção de água inferior a % determinada conforme a ABNT NBR o limite de material fino pode ser alterado de para 2 %. Para agregado total, definido em 3.6, o limite de material pulverulento pode ser aceito até Vale ressaltar que a presença de materiais micáceos, ferruginosos e argilominerais expansivos no material fino que passa através da peneira 75 um por lavagem podem interferir nas propriedades do concreto. necessitando de estudo de dosagem 6.3 Durabilidade Aplicam-se os requisitos estabelecidos em para agregados analisados individualmente e para agregado total definido em 3.6. ABNT 2022 Todos direitos reservados 9 -FL13</p><p>ABNT NBR 7211:2022 6.4 Caracterização complementar Ensaios complementares de caracterização podem ser necessários para utilização do agregado em concreto, sendo os mais usuais exemplificados na Tabela 8. Tabela 8 - Ensaios complementares para agregado graúdo Determinação Método Teor de leves ABNT NBR 9936 Propriedades Umidade total ABNT NBR 9939 físicas Densidade e absorção de água ABNT NBR 16917 Resistência à compressão uniaxial no estado ABNT NBR Propriedades saturado Anexo D mecânicas Resistência ao esmagamento ABNT NBR 9938 7 Aceitação e rejeição 7.1 Para a aceitação de um ou mais lotes de agregados, definidos conforme a ABNT NBR 16915, deve ser estabelecido explicitamente entre o consumidor e o a realização da coleta e dos ensaios das amostras respectivas por laboratório ou no laboratório de uma das partes quando houver consentimento 7.2 Um lote somente deve ser aceito quando cumprir todos os requisitos desta Norma e eventuais requisitos complementares contratados, inclusive aqueles referentes ao conceito de agregado de 10 ABNT 2022 - Todos os direitos reservados</p>
