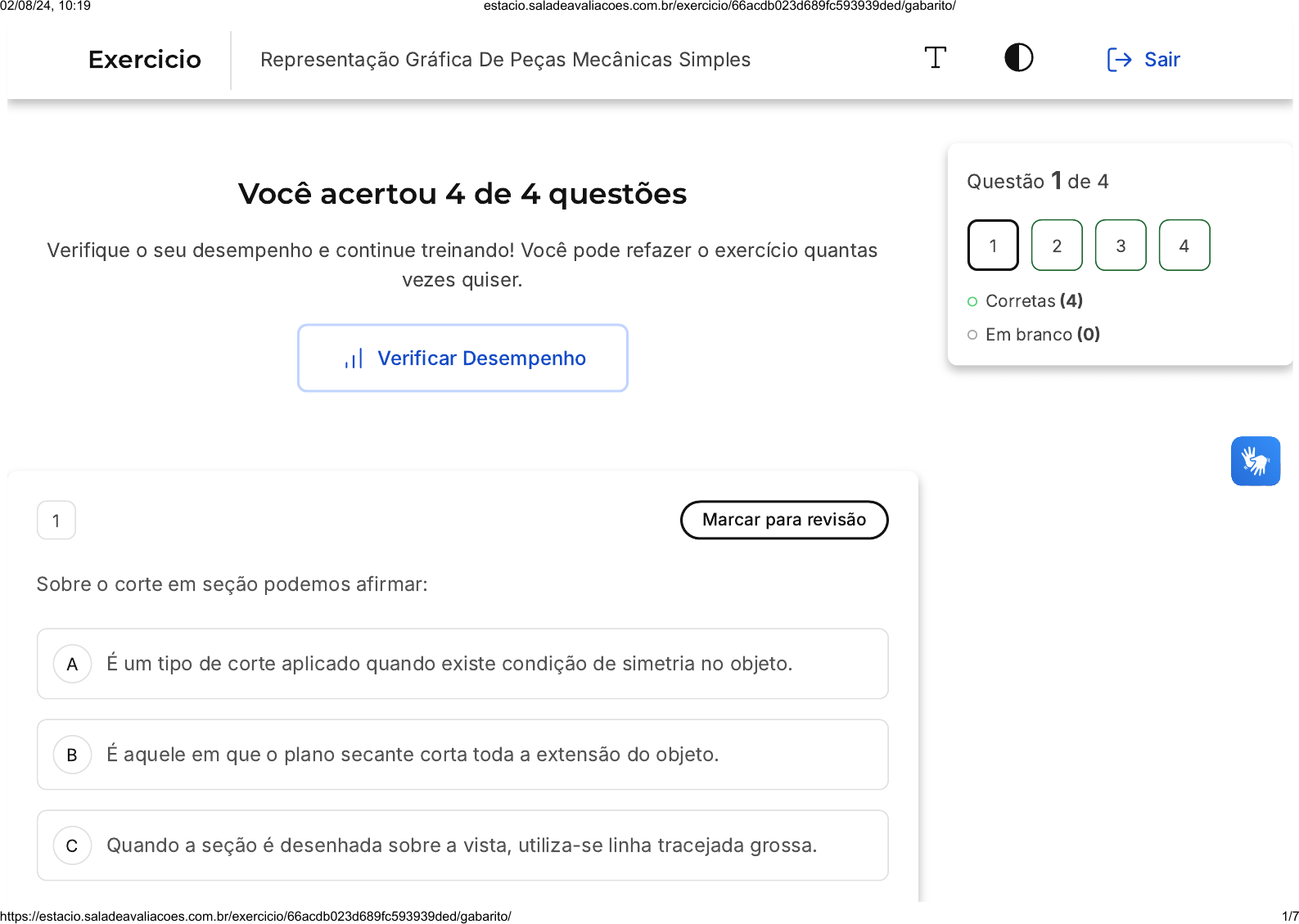

<p>Você acertou 4 de 4 questões</p><p>Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas</p><p>vezes quiser.</p><p>Verificar Desempenho</p><p>A</p><p>B</p><p>C</p><p>1 Marcar para revisão</p><p>Sobre o corte em seção podemos afirmar:</p><p>É um tipo de corte aplicado quando existe condição de simetria no objeto.</p><p>É aquele em que o plano secante corta toda a extensão do objeto.</p><p>Quando a seção é desenhada sobre a vista, utiliza-se linha tracejada grossa.</p><p>Questão 1 de 4</p><p>Corretas �4�</p><p>Em branco �0�</p><p>1 2 3 4</p><p>Exercicio Representação Gráfica De Peças Mecânicas Simples Sair</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 1/7</p><p>D</p><p>E</p><p>Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista</p><p>cortada por uma linha traço e ponto fina (estreita).</p><p>Para delimitar a parte "cortada" do objeto com relação ao restante da vista, usa-</p><p>se uma linha de ruptura (linha fina irregular).</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A alternativa correta é a D. O corte em seção é uma técnica utilizada em desenho</p><p>técnico para representar de forma clara e precisa a estrutura interna de um objeto.</p><p>Quando a seção é desenhada fora da vista, ou seja, deslocada, ela deve estar ligada à</p><p>vista cortada por uma linha traço e ponto fina (estreita). Essa linha serve para indicar a</p><p>direção e o sentido do corte, permitindo uma melhor compreensão do desenho.</p><p>2 Marcar para revisão</p><p>Sobre o corte em desvio podemos afirmar:</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 2/7</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>É aplicado quando os detalhes presentes no objeto não podem ser cortados por</p><p>um único plano secante em um corte pleno.</p><p>Os planos secantes são sempre paralelos ou perpendiculares entre si, não</p><p>podendo o desvio ser feito em outro ângulo.</p><p>Da mesma forma que no corte pleno, linhas tracejadas devem ser colocadas na</p><p>vista em corte, havendo sobreposição entre essas linhas e as hachuras.</p><p>No caso da utilização de planos concorrentes sucessivos, o ângulo formado entre</p><p>os planos em desvio deve ser sempre menor do que 90°.</p><p>As hachuras não estão presentes em todas as faces em contato com os planos</p><p>secantes.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>O corte em desvio é uma técnica utilizada em desenho técnico quando um único plano</p><p>secante não é suficiente para mostrar todos os detalhes de um objeto em um corte</p><p>pleno. Essa técnica permite que o plano de corte seja desviado ao longo da linha de</p><p>corte para revelar detalhes ocultos. Portanto, a alternativa A está correta, pois afirma</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 3/7</p><p>A</p><p>B</p><p>que o corte em desvio é aplicado quando os detalhes presentes no objeto não podem</p><p>ser cortados por um único plano secante em um corte pleno.</p><p>3 Marcar para revisão</p><p>Analise as sentenças a seguir referentes aos conceitos de corte:</p><p>I. O corte é um recurso de desenho técnico que facilita a representação de objetos com</p><p>detalhes presentes em seu interior.</p><p>II. Na vista em corte, o objeto é cortado por um plano secante imaginário e a parte anterior</p><p>ao plano é vista pelo observador, que muda de posição para olhar o objeto cortado.</p><p>III. A porção sólida do objeto, cortada pelo plano secante, é indicada na vista em corte pela</p><p>presença de hachuras, internas às arestas cortadas pelo plano.</p><p>IV. Existem vários tipos de corte: corte pleno, meio corte, corte em desvio, corte parcial e</p><p>seção.</p><p>Estão corretas, apenas:</p><p>I e IV</p><p>I, III e IV</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 4/7</p><p>C</p><p>D</p><p>E</p><p>I e II</p><p>II e IV</p><p>I, II e IV</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>As sentenças I, III e IV estão corretas. A sentença I está correta porque o corte é, de</p><p>fato, um recurso de desenho técnico que facilita a representação de objetos com</p><p>detalhes internos. A sentença III também está correta, pois a porção sólida do objeto,</p><p>cortada pelo plano secante, é indicada na vista em corte pela presença de hachuras,</p><p>internas às arestas cortadas pelo plano. Por fim, a sentença IV está correta ao afirmar</p><p>que existem vários tipos de corte, como o corte pleno, meio corte, corte em desvio,</p><p>corte parcial e seção. No entanto, a sentença II está incorreta, pois na vista em corte, a</p><p>parte posterior ao plano é que é vista pelo observador, e não a parte anterior.</p><p>4 Marcar para revisão</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 5/7</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Analisando as condições obrigatórias e necessárias na representação de cortes, podemos</p><p>afirmar, EXCETO�</p><p>A posição do plano secante é indicada com linha mista: traço e ponto fina</p><p>(estreita) com extremos em linha contínua larga.</p><p>As setas junto das linhas contínuas grossas indicam a visualização do observador</p><p>do corte, que deve ser a mesma posição adotada para a vista ortográfica que está</p><p>sendo substituída.</p><p>Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo:</p><p>CORTE A�A�.</p><p>Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a</p><p>sobreposição entre hachuras e linhas tracejadas é permitida e recomendada.</p><p>Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro</p><p>devem ser posicionadas adequadamente no corte.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 6/7</p><p>A alternativa D é a única que não está correta. Nas vistas em corte, não são sempre</p><p>representadas arestas invisíveis. A sobreposição entre hachuras e linhas tracejadas</p><p>não é permitida e recomendada. As hachuras representam a superfície de corte e as</p><p>linhas tracejadas representam arestas e contornos não visíveis. Sua sobreposição</p><p>pode causar confusão na interpretação do desenho técnico.</p><p>02/08/24, 10:19 estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66acdb023d689fc593939ded/gabarito/ 7/7</p>
