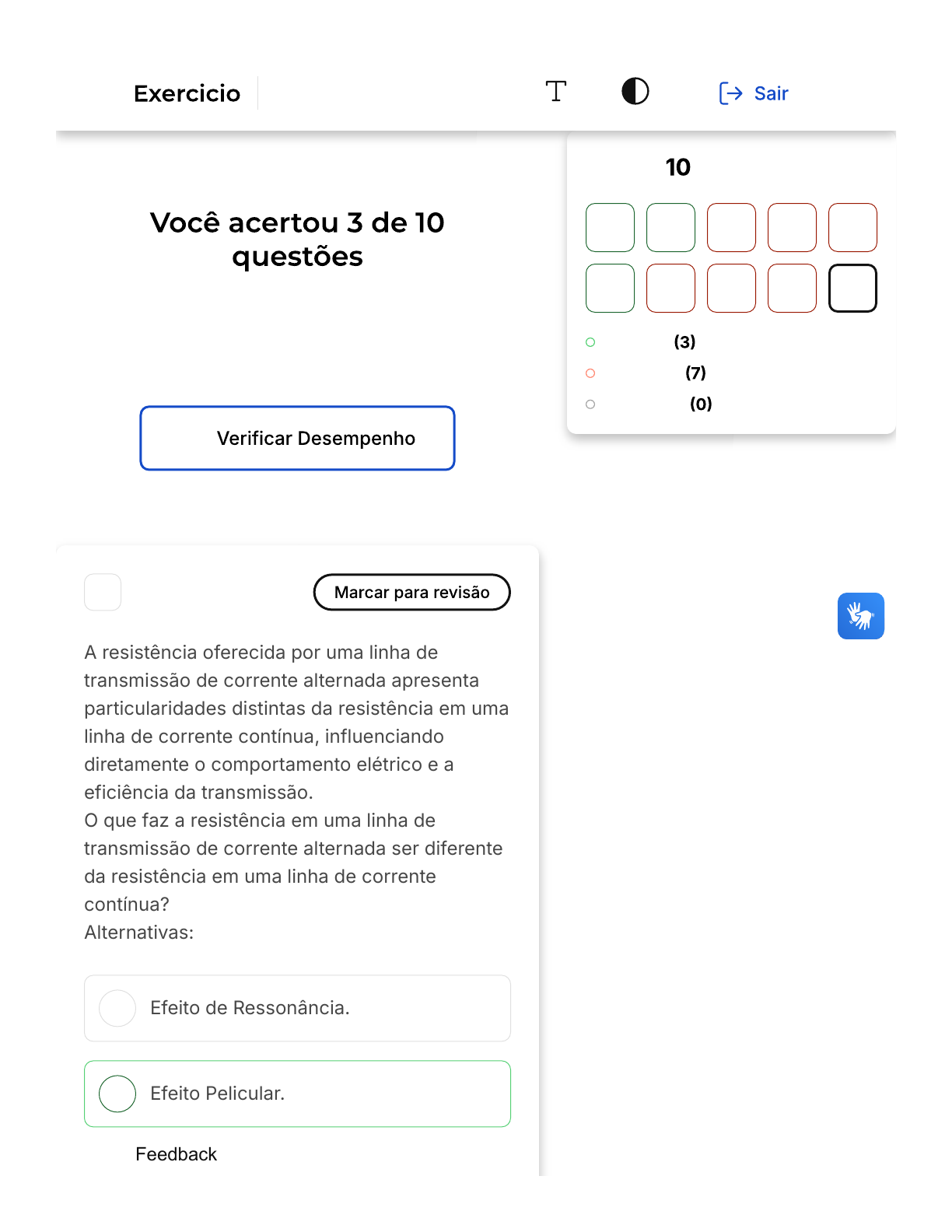

<p>Verifique o seu desempenho e continue</p><p>treinando! Você pode refazer o exercício</p><p>quantas vezes quiser.</p><p>A</p><p>B</p><p>1</p><p>A resistência oferecida por uma linha de</p><p>transmissão de corrente alternada apresenta</p><p>particularidades distintas da resistência em uma</p><p>linha de corrente contínua, influenciando</p><p>diretamente o comportamento elétrico e a</p><p>eficiência da transmissão.</p><p>O que faz a resistência em uma linha de</p><p>transmissão de corrente alternada ser diferente</p><p>da resistência em uma linha de corrente</p><p>contínua?</p><p>Alternativas:</p><p>Efeito de Ressonância.</p><p>Efeito Pelicular.</p><p>Questão de 10</p><p>Corretas</p><p>Incorretas</p><p>Em branco</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Feedback</p><p>Constituição Dos Sistemas</p><p>Elétricos De Potência</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>1 of 15 31/08/2024, 11:14</p><p>C</p><p>D</p><p>E</p><p>Efeito Capacitivo.</p><p>Efeito de Proximidade.</p><p>Efeito Corona.</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>A resistência em uma linha de transmissão</p><p>de corrente alternada é influenciada pelo</p><p>Efeito Pelicular, que descreve a distribuição</p><p>não uniforme de corrente no condutor. A</p><p>corrente tende a se concentrar na periferia</p><p>do condutor, efetivamente reduzindo a</p><p>seção transversal pela qual a corrente flui,</p><p>e, por conseguinte, aumentando a</p><p>resistência da linha, o que não acontece em</p><p>linhas de corrente contínua.</p><p>2</p><p>Um grupo de engenheiros está projetando um</p><p>grande complexo residencial. Eles querem</p><p>garantir que a energia elétrica entregue às</p><p>residências seja de alta qualidade.</p><p>Qual característica do Sistema Elétrico de</p><p>Potência está diretamente relacionada àFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>2 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>qualidade da energia fornecida?</p><p>Eficiência.</p><p>Segurança.</p><p>Flexibilidade.</p><p>Continuidade.</p><p>Confiabilidade.</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>A confiabilidade é uma característica</p><p>crucial do SEP que garante que a energia</p><p>fornecida seja de alta qualidade, evitando</p><p>flutuações e interrupções indesejadas.</p><p>3</p><p>Considerando as características de campo</p><p>elétrico, campo magnético e Linhas de</p><p>Transmissão, avalie as afirmativas a seguir:</p><p>I. Por meio do campo magnético, éFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>3 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>determinado o parâmetro da indutância,</p><p>que resulta da diferença de potencial entre</p><p>condutores.</p><p>II. Por meio do campo elétrico, é</p><p>determinado o parâmetro da capacitância,</p><p>descrito a partir da variação de corrente</p><p>nos condutores, que provoca variação do</p><p>número de linhas do fluxo magnético</p><p>concatenadas com o circuito.</p><p>III. Em uma Linha de Transmissão, a</p><p>distância entre condutores e a geometria</p><p>(disposição espacial dos condutores)</p><p>influenciam os valores da indutância e da</p><p>capacitância.</p><p>IV. O valor da condutância de uma Linha</p><p>de Transmissão independe da disposição</p><p>espacial dos condutores.</p><p>É  apenas o que se afirma em:</p><p>II</p><p>III e IV</p><p>I, II e III</p><p>I, II e IV</p><p>I, III e IV</p><p>Opa! A alternativa correta é a letra</p><p>B. Confira o gabarito comentado!</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>4 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>As afirmativas III e IV estão corretas. A</p><p>afirmativa III está correta porque, em uma</p><p>Linha de Transmissão, a distância entre os</p><p>condutores e a disposição espacial dos</p><p>mesmos realmente influenciam os valores</p><p>da indutância e da capacitância. A</p><p>afirmativa IV também está correta, pois o</p><p>valor da condutância de uma Linha de</p><p>Transmissão é independente da disposição</p><p>espacial dos condutores. Portanto, as</p><p>únicas afirmativas corretas são III e IV.</p><p>4</p><p>O cuidado na seleção dos materiais e na</p><p>definição da geometria dos condutores é vital</p><p>para evitar fenômenos elétricos indesejáveis</p><p>nas linhas de transmissão, garantindo assim a</p><p>qualidade e segurança do sistema elétrico de</p><p>potência.</p><p>Por que a escolha adequada dos condutores e</p><p>sua geometria são essenciais na construção</p><p>das linhas de transmissão?</p><p>Alternativas:</p><p>Para maximizar o efeito de</p><p>ressonância na linha.</p><p>Para garantir a uniformidade da</p><p>corrente em todo o condutor.</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>5 of 15 31/08/2024, 11:14</p><p>C</p><p>D</p><p>E</p><p>Para minimizar fenômenos elétricos</p><p>indesejáveis, como o efeito Corona.</p><p>Para reduzir a indutância nas linhas de</p><p>corrente contínua.</p><p>Para aumentar o efeito pelicular e</p><p>garantir a eficiência.</p><p>Opa! A alternativa correta é a letra</p><p>C. Confira o gabarito comentado!</p><p>A escolha criteriosa dos condutores e de</p><p>sua geometria nas linhas de transmissão</p><p>tem como um dos principais objetivos</p><p>minimizar fenômenos elétricos</p><p>indesejáveis, como o efeito Corona. Este</p><p>efeito não só gera perdas de energia, mas</p><p>também pode causar interferências</p><p>eletromagnéticas e deterioração do</p><p>material do condutor, comprometendo a</p><p>eficiência e segurança do sistema elétrico</p><p>de potência.</p><p>5</p><p>Uma empresa de energia está projetando uma</p><p>nova linha de transmissão e está analisando</p><p>diferentes geometrias de condutores para</p><p>minimizar efeitos indesejados, garantindoFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>6 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>eficiência e segurança no transporte de energia</p><p>elétrica.</p><p>Considerando os fenômenos elétricos, qual</p><p>aspecto a empresa deve observar</p><p>cuidadosamente ao escolher a geometria dos</p><p>condutores para a nova linha de transmissão?</p><p>Alternativas:</p><p>Minimização da resistência em CC</p><p>apenas.</p><p>Maximização do efeito de</p><p>proximidade.</p><p>Minimização do efeito Corona.</p><p>Maximização da indutância da linha.</p><p>Ignorar o efeito pelicular.</p><p>Opa! A alternativa correta é a letra</p><p>C. Confira o gabarito comentado!</p><p>A minimização do efeito Corona é crucial</p><p>durante o projeto das linhas de transmissão</p><p>para prevenir perdas de energia e</p><p>radiointerferência. Este efeito ocorre</p><p>quando o gradiente de potencial na</p><p>superfície do condutor supera a força</p><p>dielétrica do ar, causando uma descarga</p><p>elétrica luminosa, e pode ser influenciadoFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>7 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>pela geometria dos condutores. Portanto, a</p><p>empresa deve considerar essa variável ao</p><p>projetar a nova linha, garantindo eficiência</p><p>e segurança na transmissão.</p><p>6</p><p>A PowerSafe busca soluções robustas para</p><p>proteger seu sistema de transmissão de</p><p>energia. Qual é um motivo fundamental para os</p><p>sistemas de proteção das redes de transmissão</p><p>serem mais complexos e custosos em relação</p><p>aos sistemas de distribuição?</p><p>Alternativas:</p><p>Menores níveis de curto-circuito.</p><p>Maiores níveis de curto-circuito.</p><p>Redes de transmissão são radialmente</p><p>estruturadas.</p><p>Maiores distâncias de transmissão de</p><p>energia.</p><p>Níveis uniformes de curto-circuito.</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>8 of 15 31/08/2024, 11:14</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>Os sistemas de proteção para redes de</p><p>transmissão são mais complexos e</p><p>custosos, principalmente devido aos</p><p>maiores níveis de curto-circuito, que</p><p>exigem uma resposta mais rápida e robusta</p><p>para eliminar defeitos e preservar a</p><p>estabilidade do sistema. Este fator é crucial</p><p>para evitar interrupções e garantir a</p><p>continuidade e a qualidade do</p><p>fornecimento de energia elétrica.</p><p>7</p><p>A Energia Solaris, uma empresa que foca em</p><p>soluções sustentáveis, está expandindo sua</p><p>rede de transmissão e se depara com desafios</p><p>relacionados à proteção do sistema e a</p><p>manutenção da estabilidade durante falhas.</p><p>Considerando o texto, analise as afirmativas</p><p>abaixo:</p><p>Afirmativas:</p><p>I. Sistemas de proteção para redes de</p><p>transmissão são geralmente mais simples e</p><p>menos onerosos que para redes de distribuição.</p><p>II. Os sistemas de transmissão possuem</p><p>maiores níveis de curto-circuito que demandam</p><p>uma resposta rápida dos sistemas de proteção.</p><p>III. Equipamentos de proteção sãoFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>9 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>desnecessários em sistemas de transmissão</p><p>robustos.</p><p>É correto o que se afirma em:</p><p>Apenas II.</p><p>Apenas I e III.</p><p>Apenas I.</p><p>Apenas II e III.</p><p>Apenas III.</p><p>Opa! A alternativa correta é a letra</p><p>A. Confira o gabarito comentado!</p><p>A afirmativa I está incorreta pois, de acordo</p><p>com o texto-base, os sistemas de proteção</p><p>para redes de transmissão são mais</p><p>complexos e caros em relação aos de</p><p>distribuição, devido aos maiores níveis de</p><p>curto-circuito. A afirmativa II está correta,</p><p>pois confirma que os maiores níveis de</p><p>curto-circuito nos sistemas de transmissão</p><p>exigem uma resposta mais rápida para</p><p>manter a estabilidade do sistema. A</p><p>afirmativa III está incorreta, pois sistemas</p><p>de transmissão sempre necessitam de</p><p>equipamentos de proteção,Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>10 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>independentemente de sua robustez, para</p><p>garantir a segurança e estabilidade da rede.</p><p>8</p><p>Os sistemas elétricos necessitam de</p><p>representações adequadas para análises e</p><p>estudos técnicos. Enquanto o sistema de</p><p>distribuição possui características que</p><p>demandam uma abordagem específica, o de</p><p>transmissão possui outras necessidades.</p><p>Como o sistema de distribuição elétrica é</p><p>frequentemente representado em estudos</p><p>técnicos e análises?</p><p>Alternativas:</p><p>Representação unifilar.</p><p>Representação bifásica.</p><p>Representação trifásica.</p><p>Representação quadrafásica.</p><p>Representação nula.</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>11 of 15 31/08/2024, 11:14</p><p>A</p><p>Opa! A alternativa correta é a letra</p><p>C. Confira o gabarito comentado!</p><p>A representação trifásica é comumente</p><p>utilizada para o sistema de distribuição</p><p>elétrica devido ao seu estado</p><p>inerentemente desequilibrado. Isso se</p><p>contrasta com o sistema de transmissão,</p><p>que pode ser modelado com uma</p><p>representação unifilar. A seleção adequada</p><p>do método de representação é vital para a</p><p>realização de análises elétricas precisas e</p><p>para o desenvolvimento de estratégias</p><p>eficazes de operação e proteção do</p><p>sistema.</p><p>9</p><p>A formatação das redes elétricas é um</p><p>elemento que distingue os sistemas de</p><p>distribuição e transmissão, com cada um</p><p>adotando uma configuração particular para</p><p>otimizar a entrega e a confiabilidade da energia</p><p>elétrica.</p><p>Qual formato de rede é comumente associado</p><p>aos sistemas de distribuição elétrica?</p><p>Alternativas:</p><p>Redes malhadas.</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>12 of 15 31/08/2024, 11:14</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Redes circulares.</p><p>Redes radiais.</p><p>Redes triangulares.</p><p>Redes poligonais.</p><p>Opa! A alternativa correta é a letra</p><p>C. Confira o gabarito comentado!</p><p>Os sistemas de distribuição elétrica são</p><p>frequentemente configurados como redes</p><p>radiais. Essa abordagem facilita a</p><p>identificação e isolamento de falhas, bem</p><p>como simplifica o design e a operação do</p><p>sistema. Por outro lado, os sistemas de</p><p>transmissão frequentemente utilizam uma</p><p>configuração malhada para prover</p><p>múltiplos caminhos para o fluxo de energia,</p><p>aumentando assim a confiabilidade e a</p><p>flexibilidade operacional.</p><p>10</p><p>A Transmite Bem Ltda., após recentes</p><p>incidentes com instabilidades na rede, está</p><p>revisando as características dos seus sistemasFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>13 of 15 31/08/2024, 11:14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>de transmissão e distribuição para melhorar a</p><p>resiliência e eficiência energética.</p><p>Considerando o texto, analise as afirmativas</p><p>abaixo:</p><p>I. Sistemas de distribuição e de transmissão são</p><p>representados da mesma forma devido às suas</p><p>similaridades.</p><p>II. Redes de distribuição são prioritariamente</p><p>radiais, enquanto redes de transmissão são</p><p>malhadas.</p><p>III. Os sistemas de transmissão não têm</p><p>diferenças significativas em relação aos de</p><p>distribuição no que se refere à regulação de</p><p>tensão.</p><p>É correto o que se afirma em:</p><p>Apenas II.</p><p>Apenas I e III.</p><p>Apenas I.</p><p>Apenas II e III.</p><p>Apenas III.</p><p>Opa! A alternativa correta é a letra</p><p>A. Confira o gabarito comentado!</p><p>A afirmativa I está incorreta, pois sistemasFeedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>14 of 15 31/08/2024, 11:14</p><p>de distribuição e transmissão possuem</p><p>diferenças notáveis, como a forma de</p><p>representação, sendo a distribuição</p><p>representada de forma trifásica e a</p><p>transmissão de forma unifilar. A afirmativa II</p><p>é correta, pois está alinhada com a</p><p>informação do texto-base de que redes de</p><p>distribuição são geralmente radiais e redes</p><p>de transmissão são malhadas. A afirmativa</p><p>III está incorreta, pois o texto-base sugere</p><p>que há diferenças importantes entre os</p><p>sistemas de distribuição e transmissão,</p><p>embora não se aprofunde nas</p><p>especificidades sobre a regulação de</p><p>tensão.</p><p>Feedback</p><p>Firefox https://estacio.saladeavaliacoes.com.br/exercicio/66af91dc09dccd4f7cc...</p><p>15 of 15 31/08/2024, 11:14</p>
