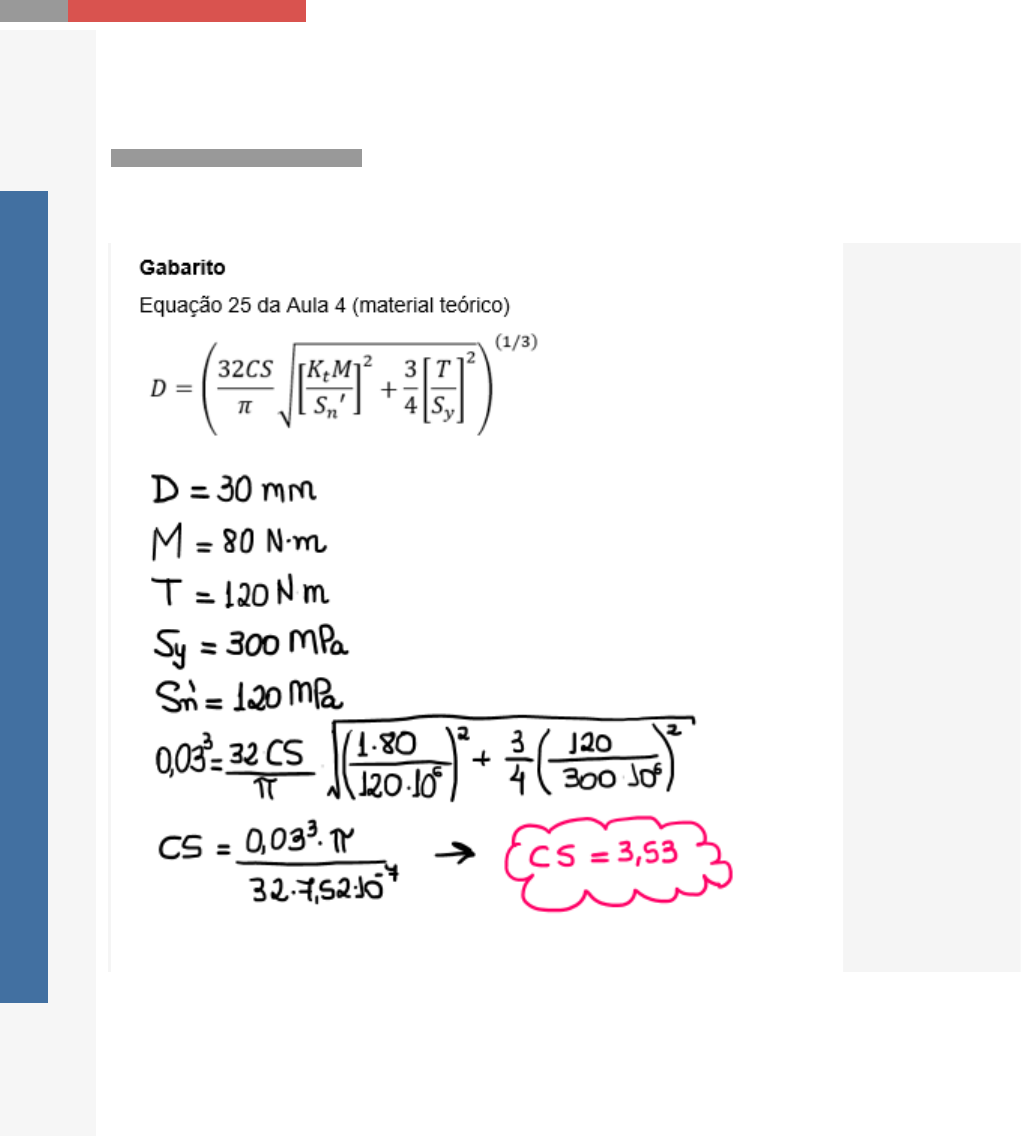

<p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>A norma ANSI/ASME, para o projeto de eixos de transmissão, pressupõe a combinação</p><p>de torção constante e flexão alternada. Supondo um eixo de diâmetro 30 mm que deva</p><p>suportar um momento fletor alternado de 80 Nm conjuntamente com um torque</p><p>constante de 120 Nm, determinar o coeficiente de segurança de projeto (supor uma</p><p>tensão de escoamento de 300 MPa, um limite de fadiga de 120 MPa, e fator de</p><p>concentração de tensão de 1:</p><p>(conteúdo da Aula 4 temas 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 2,98</p><p>B 3,25</p><p>Você assinalou essa alternativa (B)</p><p>C 3,53</p><p>D 3,96</p><p>E 4,34</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens</p><p>ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo</p><p>assim a transmissão de potência e consequentemente de torque entre tais</p><p>componentes. Para uma chaveta com tensão admissível ao cisalhamento de 100 MPa</p><p>que deva transmitir um torque de 180 Nm, determine o comprimento mínimo necessário</p><p>para a mesma, considerando a condição da solicitação de cisalhamento apenas e</p><p>supondo: um diâmetro de eixo de 50 mm e uma largura de chaveta de 15 mm.</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A 4,5 mm</p><p>B 4,8 mm</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>C 5,1 mm</p><p>D 5,6 mm</p><p>E 6,2 mm</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300</p><p>N.m e a um momento fletor de 600 N.m. Qual é a tensão principal máxima</p><p>correspondente?</p><p>Nota: 10.0</p><p>A 741,7 MPa</p><p>B 773,8 MPa</p><p>C 809,4 MPa</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D 835,6 MPa</p><p>E 882,5 MPa</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Um mancal radial hidrodinâmico com diâmetro 40 mm deve suportar uma carga</p><p>projetada de 3,2 MPa numa rotação de 720 rpm. Sabendo-se que a viscosidade do</p><p>lubrificante adotado vale 0,03 Pa.s, calcule a energia dissipada no mancal (supor uma</p><p>relação l/d = 1 e uma folga radial de 0,02 mm).</p><p>(conteúdo da Aula 5 temas 1 e 2)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 11,7 W</p><p>B 14,8 W</p><p>C 17,3 W</p><p>Você assinalou essa alternativa (C)</p><p>D 19,5 W</p><p>E 23,2 W</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao</p><p>rolamento atingir 1 milhão de revoluções podendo, porém, variar de fabricante para</p><p>fabricante. Para um rolamento rígido de esferas com capacidade de carga dinâmica</p><p>equivalente de 12000 N, pode-se afirmar que a expectativa de vida (em horas de</p><p>funcionamento) será de…? Supor que o rolamento venha a trabalhar numa rotação de</p><p>500 rpm, suportando uma carga radial de 3000 N.</p><p>(conteúdo da Aula 5 tema 4)</p><p>Nota: 10.0</p><p>A 1639 horas</p><p>B 1850 horas</p><p>C 2133 horas</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D 2328 horas</p><p>E 2511 horas</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação</p><p>a eixos de transmissão em geral. A partir do número de Sommerfeld, torna-se possível</p><p>obter parâmetros de projeto destes dispositivos a partir da consulta às chamadas cartas</p><p>de Sommerfeld. Para um mancal radial que venha a trabalhar numa rotação de 300</p><p>rpm, quando submetido a uma carga projetada de 1,5 MPa, obtém-se um número de</p><p>Sommerfeld de 0,05. Determine a viscosidade do lubrificante utilizado nessa operação.</p><p>O número de Sommerfeld corresponde. Supor que mancal tenha um diâmetro de 40mm</p><p>e uma folga radial de 0,04 mm.</p><p>(conteúdo da Aula 5 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 0,03 Pa.s</p><p>B 0,04 Pa.s</p><p>C 0,05 Pa.s</p><p>Você assinalou essa alternativa (C)</p><p>D 0,06 Pa.s</p><p>E 0,07 Pa.s</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens</p><p>ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo</p><p>assim a transmissão de potência e consequentemente de torque entre tais</p><p>componentes. Para uma chaveta com tensão admissível (tensão máxima) em</p><p>cisalhamento de 60 MPa e comprimento de 25 mm, determine o máximo torque a ser</p><p>transmitido pela mesma, considerando exclusivamente a condição de cisalhamento</p><p>sobre a mesma (supor um diâmetro de eixo de 40 mm e uma largura de chaveta de 10</p><p>mm).</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A 300 N.m</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B 320,7 N.m</p><p>C 342,0 N.m</p><p>D 358,2 N.m</p><p>E 364,3 N.m</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita</p><p>com segurança um torque de 100 N.m simultaneamente a um carregamento de flexão</p><p>alternada de 300 N.m. Supor: uma tensão de escoamento de 250 MPa, um limite de</p><p>fadiga de 180 MPa, um coeficiente de segurança = 2 e fator de concentração de tensão</p><p>de 1,8.</p><p>(conteúdo da Aula 4 tema 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 31,4 mm</p><p>B 35,3 mm</p><p>Você assinalou essa alternativa (B)</p><p>C 39,5 mm</p><p>D 43,2 mm</p><p>E 47,6 mm</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>Uma chaveta paralela é utilizada num eixo de diâmetro 20 mm o qual deve transmitir</p><p>um torque de 72 N.m. Sabendo-se que a chaveta apresenta, conforme dados tabelados</p><p>uma largura de 6 mm, qual é o comprimento mínimo necessário (segundo a solicitação</p><p>de cisalhamento) para essa chaveta?</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A 14,0 mm</p><p>B 16,0 mm</p><p>C 18,0 mm</p><p>D 20,0 mm</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 22,0 mm</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300</p><p>N.m e a um momento fletor de 600 N.m. Qual é a tensão principal mínima</p><p>correspondente?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A -39,5 MPa</p><p>B -45,1 MPa</p><p>C -53,6 MPa</p><p>D -57,8 MPa</p><p>E -64,3 MPa</p><p>Você assinalou essa alternativa (E)</p><p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>Um mancal radial hidrodinâmico com diâmetro 40 mm deve suportar uma carga</p><p>projetada de 3,2 MPa numa rotação de 720 rpm. Sabendo-se que a viscosidade do</p><p>lubrificante adotado vale 0,03 Pa.s, calcule a energia dissipada no mancal (supor uma</p><p>relação l/d = 1 e uma folga radial de 0,02 mm).</p><p>(conteúdo da Aula 5 temas 1 e 2)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 11,7 W</p><p>Você assinalou essa alternativa (A)</p><p>B 14,8 W</p><p>C 17,3 W</p><p>D 19,5 W</p><p>E 23,2 W</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita</p><p>com segurança um torque de 100 N.m simultaneamente a um carregamento de flexão</p><p>alternada de 300 N.m. Supor: uma tensão de escoamento de 250 MPa, um limite de</p><p>fadiga de 180 MPa, um coeficiente de segurança = 2 e fator de concentração de tensão</p><p>de 1,8.</p><p>(conteúdo da Aula 4 tema 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 31,4 mm</p><p>B 35,3 mm</p><p>C 39,5 mm</p><p>D 43,2 mm</p><p>Você assinalou essa alternativa (D)</p><p>E 47,6 mm</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>O cordão de solda ilustrado corresponde a uma solda de topo. Para uma carga de 6000</p><p>N atuante sobre um cordão de comprimento 60 mm e altura 3,6 mm, marque a</p><p>alternativa correspondente à tensão atuante sobre o cordão de solda.</p><p>(conteúdo da Aula 6 temas 4 e 5)</p><p>Nota: 10.0</p><p>A 19,78 MPa</p><p>B 22,78 MPa</p><p>C 25,78 MPa</p><p>D 27,78 MPa</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 30,25 MPa</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Eixos de transmissão são exemplos característicos de componentes mecânicos</p><p>submetidos à carregamentos combinados de torção e flexão. Nessas circunstâncias,</p><p>considerando um</p><p>eixo de secção circular maciça submetido a uma tensão normal de</p><p>200 MPa conjuntamente como uma tensão tangencial de 120 MPa, qual seria o valor da</p><p>tensão principal máxima correspondentes?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 10.0</p><p>A -56,2 MPa</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B -47,5 MPa</p><p>C -35,4 MPa</p><p>D -29,8 MPa</p><p>E -5,9 MPa</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300</p><p>N.m e a um momento fletor de 600 N.m. Qual é a tensão principal máxima</p><p>correspondente?</p><p>Nota: 10.0</p><p>A 741,7 MPa</p><p>B 773,8 MPa</p><p>C 809,4 MPa</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D 835,6 MPa</p><p>E 882,5 MPa</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao</p><p>rolamento atingir 1 milhão de revoluções podendo, porém, variar de fabricante para</p><p>fabricante. Para um rolamento rígido de esferas com capacidade de carga dinâmica</p><p>equivalente de 14000 N, pode-se afirmar que a expectativa de vida (em horas de</p><p>funcionamento) será de...? Supor que o rolamento venha a trabalhar numa rotação de</p><p>600 rpm, suportando uma carga radial de 2200 N.</p><p>(conteúdo da Aula 5 tema 4)</p><p>Nota: 10.0</p><p>A 2158,4 horas</p><p>B 4158,4 horas</p><p>C 5158,4 horas</p><p>D 7158,4 horas</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 7543,8 horas</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens</p><p>ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo</p><p>assim a transmissão de potência e consequentemente de torque entre tais</p><p>componentes. Para uma chaveta com tensão admissível (tensão máxima) em</p><p>cisalhamento de 60 MPa e comprimento de 25 mm, determine o máximo torque a ser</p><p>transmitido pela mesma, considerando exclusivamente a condição de cisalhamento</p><p>sobre a mesma (supor um diâmetro de eixo de 40 mm e uma largura de chaveta de 10</p><p>mm).</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 300 N.m</p><p>B 320,7 N.m</p><p>C 342,0 N.m</p><p>D 358,2 N.m</p><p>E 364,3 N.m</p><p>Você assinalou essa alternativa (E)</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>A norma ANSI/ASME, para o projeto de eixos de transmissão, pressupõe a combinação</p><p>de torção constante e flexão alternada. Supondo um eixo de diâmetro 30 mm que deva</p><p>suportar um momento fletor alternado de 80 Nm conjuntamente com um torque</p><p>constante de 120 Nm, determinar o coeficiente de segurança de projeto (supor uma</p><p>tensão de escoamento de 300 MPa, um limite de fadiga de 120 MPa, e fator de</p><p>concentração de tensão de 1:</p><p>(conteúdo da Aula 4 temas 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 2,98</p><p>B 3,25</p><p>Você assinalou essa alternativa (B)</p><p>C 3,53</p><p>D 3,96</p><p>E 4,34</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação</p><p>a eixos de transmissão em geral. A partir do número de Sommerfeld, torna-se possível</p><p>obter parâmetros de projeto destes dispositivos a partir da consulta às chamadas cartas</p><p>de Sommerfeld. Para um mancal radial que venha a trabalhar numa rotação de 300</p><p>rpm, quando submetido a uma carga projetada de 1,5 MPa, obtém-se um número de</p><p>Sommerfeld de 0,05. Determine a viscosidade do lubrificante utilizado nessa operação.</p><p>O número de Sommerfeld corresponde. Supor que mancal tenha um diâmetro de 40mm</p><p>e uma folga radial de 0,04 mm.</p><p>(conteúdo da Aula 5 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 0,03 Pa.s</p><p>B 0,04 Pa.s</p><p>Você assinalou essa alternativa (B)</p><p>C 0,05 Pa.s</p><p>D 0,06 Pa.s</p><p>E 0,07 Pa.s</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300</p><p>N.m e a um momento fletor de 600 N.m. Qual é a tensão principal mínima</p><p>correspondente?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A -39,5 MPa</p><p>B -45,1 MPa</p><p>C -53,6 MPa</p><p>D -57,8 MPa</p><p>Você assinalou essa alternativa (D)</p><p>E -64,3 MPa</p><p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>As correias de transmissão são classificadas principalmente pelo tipo da sua secção</p><p>transversal. Nesse contexto, podem se destacar as correias dentadas (ou</p><p>sincronizadoras) em decorrência das suas particularidades em relação aos demais tipos</p><p>de correia. Analise as seguintes afirmativas sobre as correias sincronizadoras,</p><p>indicando verdadeiro (V) ou falso (F):</p><p>( ) As correias sincronizadoras, em função da presença dos seus dentes, necessita de</p><p>polias trapezoidais para o seu funcionamento.</p><p>( ) Apesar da versatilidade em uso, as correias sincronizadoras apresentam o problema</p><p>do escorregamento de forma relativamente acentuada.</p><p>( ) Objetivando eliminar o problema do cisalhamento dos dentes da correia, fabricantes</p><p>sugerem que em funcionamento existam no mínimo, a presença de sete dentes sempre</p><p>encaixados na polia de referência.</p><p>( ) Dado à condição do perfeito encaixe dos dentes em relação às polias, correias</p><p>sincronizadoras podem ser comparadas às transmissões por correntes de rolos dado o</p><p>fato de não apresentarem o problema do escorregamento.</p><p>( ) Assim como no caso de correias planas ou trapezoidais, correias sincronizadoras</p><p>também apresentam as parcelas de esforços tenso e bambo da correia.</p><p>(conteúdo da Aula 2 tema 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A F F V V F</p><p>Gabarito: Localização: Aula 2, Tema 2 – Correias planas e sincronizadoras.</p><p>Comentários: Correias sincronizadoras trabalham com polias ranhuradas, as quais permitem um encaixe perfeito dos dentes da correia eliminando o problema do escorregamento e, consequentemente, as</p><p>parcelas de esforços tenso e bambo da correia.</p><p>B F V V V F</p><p>C V F V V F</p><p>D F F V V V</p><p>Você assinalou essa alternativa (D)</p><p>E V F F V F</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Fabricantes de correntes recomendam que, sempre que possível, se trabalhe com um</p><p>número de dentes ímpar para as rodas dentadas e um número de elos par, para o caso</p><p>da corrente. Baseado nessas premissas, determinada transmissão foi concebida com</p><p>uma roda dentada motora de 19 dentes e uma roda dentada movida de 61</p><p>dentes. Quantos elos devem ser considerados para essa corrente, supondo uma</p><p>distância entre centros equivalente a: 40 x passo da corrente?</p><p>(conteúdo da Aula 2 tema 5)</p><p>Nota: 10.0</p><p>A L = 102 elos</p><p>B L = 106 elos</p><p>C L = 112 elos</p><p>D L = 122 elos</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E L = 134 elos</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>Para se dimensionar um cabo para elevação de cargas é necessário se conhecer a</p><p>tensão de escoamento do material do cabo, o coeficiente de segurança de projeto, além</p><p>do valor da carga máxima atuante. Nessas circunstâncias, qual o valor do diâmetro</p><p>mínimo necessário para um cabo confeccionado a partir de um material cuja tensão de</p><p>escoamento vale 280 MPa, submetido a um carregamento máximo de 3200N, supondo</p><p>ainda um coeficiente de segurança de 2,4.</p><p>(conteúdo da Aula 1 tema 1)</p><p>Nota: 10.0</p><p>A 5,91 mm</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B 6,91 mm</p><p>C 8,91 mm</p><p>D 10,20 mm</p><p>E 11,45 mm</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Um pilar de alvenaria deve receber uma carga de compressão de 3,2 tf. Qual o</p><p>valor da secção quadrada necessária para suportar o referido</p><p>carregamento. Supor uma tensão de compressão admissível de 6 kgf/ cm2 e</p><p>desprezar o efeito do peso próprio da estrutura.</p><p>Nota: 10.0</p><p>A 2,31 cm</p><p>B 12,89 cm</p><p>C 16,41 cm</p><p>D 23,09 cm</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 28,35 cm</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>Para a transmissão ilustrada, determine o ângulo de abraçamento da polia</p><p>motora.</p><p>Supor uma distância</p><p>entre centros de 28 in, onde in é polegada.</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 10.0</p><p>A 128,21°</p><p>B 135,46°</p><p>C 149,36°</p><p>D 155,25°</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 162,43°</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>Para a transmissão ilustrada, determine o ângulo de abraçamento da polia movida.</p><p>Supor uma distância entre centros de 28 in (1 in = 25,4 mm), onde in é polegada.</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A 170,28°</p><p>B 175,49°</p><p>C 197,53°</p><p>D 204,75°</p><p>E 213,88°</p><p>Você assinalou essa alternativa (E)</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Uma correia plana de borracha transmite 1200 W de potência à 1200 rpm entre duas</p><p>polias de diâmetro 150 mm. Para um coeficiente de atrito de 0,32 entre polias e correia,</p><p>pode-se afirmar que a força no lado bambo (frouxo) da correia equivale a:</p><p>(conteúdo da Aula 2 tema 3)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A F2 = 67,2 N</p><p>B F2 = 73,5 N</p><p>C F2 = 126,8 N</p><p>D F2 = 159,4 N</p><p>E F2 = 200,9 N</p><p>Você assinalou essa alternativa (E)</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>Três dos principais tipos de solicitação aos quais os componentes mecânicos podem</p><p>ser submetidos correspondem aos esforços de tração, compressão e cisalhamento</p><p>simples. Analise as seguintes afirmativas sobre esses três tipos de esforços, indicando</p><p>verdadeiro (V) ou falso (F):</p><p>( ) O esforço de compressão gera um aumento de comprimento no elemento</p><p>considerado.</p><p>( ) O esforço de tração gera um aumento de comprimento no elemento considerado.</p><p>( ) O esforço de cisalhamento simples gera tensões tangenciais, sendo característico</p><p>em componentes mecânicos submetidos à condição de corte.</p><p>( ) Peças submetidas a esforços de tração ou compressão estão sujeitas à condição</p><p>de tensões tangenciais.</p><p>( ) Peças submetidas a esforços de cisalhamento simples estão sujeitas à condição de</p><p>tensões normais.</p><p>(conteúdo da Aula 1)</p><p>Nota: 10.0</p><p>A F V V F F</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito: Comentários Letra a: Tração e compressão geram tensões normais, enquanto que cisalhamento simples gera tensão tangencial no componente em análise. Os esforços de tração e compressão são</p><p>simétricos, caracterizando o alongamento ou o encurtamento da peça em análise, respectivamente.</p><p>B F V F V F</p><p>C V F F F V</p><p>D V F F V V</p><p>E V V F F V</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>Qual a máxima potência aproximada que se pode desenvolver em um eixo de 80 mm</p><p>de diâmetro que gira a 400 rpm. O eixo é construído com material que apresenta tensão</p><p>de cisalhamento admissível de 15 kN/cm². (1 CV = 736W)</p><p>(conteúdo da Aula 1 tema 2)</p><p>Nota: 10.0</p><p>A 600 CV</p><p>B 680 CV</p><p>C 730 CV</p><p>D 792 CV</p><p>E 858 CV</p><p>Você assinalou essa alternativa (E)</p><p>Você acertou!</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Uma transmissão por correias planas, similar à figura a seguir, apresenta diâmetros de</p><p>100 mm e 220 mm, respectivamente. Caso a polia motora (d) gire a 1200 rpm, qual</p><p>será a rotação de saída da polia movida?</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 10.0</p><p>A n2 = 600 rpm</p><p>B n2 = 545,45 rpm</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>C n2 = 1640,65 rpm</p><p>D n2 = 2000 rpm</p><p>E n2 = 2400 rpm</p><p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>Para a transmissão ilustrada, determine o ângulo de abraçamento da polia</p><p>motora.</p><p>Supor uma distância entre centros de 28 in, onde in é polegada.</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 10.0</p><p>A 128,21°</p><p>B 135,46°</p><p>C 149,36°</p><p>D 155,25°</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 162,43°</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Uma transmissão por correntes de rolos apresenta uma roda dentada motora com 15</p><p>dentes. Para uma relação de transmissão de 1:3, determine o diâmetro primitivo da</p><p>roda dentada movida. Supor uma corrente de passo 15,875 mm.</p><p>(conteúdo da Aula 2 tema 5)</p><p>Nota: 10.0</p><p>A D = 76,35 mm</p><p>B D = 124,93 mm</p><p>C D = 156,42 mm</p><p>D D = 218,21 mm</p><p>E D = 227,58 mm</p><p>Você assinalou essa alternativa (E)</p><p>Você acertou!</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>Uma correia plana de borracha transmite 1200 W de potência à 1200 rpm entre duas</p><p>polias de diâmetro 150 mm. Para um coeficiente de atrito de 0,32 entre polias e correia,</p><p>pode-se afirmar que a força no lado bambo (frouxo) da correia equivale a:</p><p>(conteúdo da Aula 2 tema 3)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A F2 = 67,2 N</p><p>B F2 = 73,5 N</p><p>C F2 = 126,8 N</p><p>Você assinalou essa alternativa (C)</p><p>D F2 = 159,4 N</p><p>E F2 = 200,9 N</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 200</p><p>Nm e a um momento fletor de 650 Nm. Pode-se afirmar que a tensão principal máxima</p><p>corresponde a:</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 10.0</p><p>A 127,3 MPa</p><p>B 353,2 MPa</p><p>C 561,4 MPa</p><p>D 729,5 MPa</p><p>E 846,7 MPa</p><p>Você assinalou essa alternativa (E)</p><p>Você acertou!</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>Um pilar de alvenaria deve receber uma carga de compressão de 3,2 tf. Qual o</p><p>valor da secção quadrada necessária para suportar o referido</p><p>carregamento. Supor uma tensão de compressão admissível de 6 kgf/ cm2 e</p><p>desprezar o efeito do peso próprio da estrutura.</p><p>Nota: 10.0</p><p>A 2,31 cm</p><p>B 12,89 cm</p><p>C 16,41 cm</p><p>D 23,09 cm</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 28,35 cm</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>Uma transmissão por correias planas, similar à figura a seguir, apresenta diâmetros de</p><p>100 mm e 220 mm, respectivamente. Caso a polia motora (d) gire a 1200 rpm, qual</p><p>será a rotação de saída da polia movida?</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 10.0</p><p>A n2 = 600 rpm</p><p>B n2 = 545,45 rpm</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>C n2 = 1640,65 rpm</p><p>D n2 = 2000 rpm</p><p>E n2 = 2400 rpm</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Eixos de transmissão são exemplos característicos de componentes mecânicos</p><p>submetidos à carregamentos combinados de torção e flexão. Nessas circunstâncias,</p><p>considerando um eixo de secção circular maciça submetido a uma tensão normal de</p><p>120 MPa conjuntamente como uma tensão tangencial de 140 MPa, qual é o valor da</p><p>tensão principal máxima?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 10.0</p><p>A 270,31 MPa</p><p>B 287,21 MPa</p><p>C 212,31 MPa</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D 378,41 MPa</p><p>E 337,15 MPa</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>Para a transmissão ilustrada, determine o ângulo de abraçamento da polia movida.</p><p>Supor uma distância entre centros de 28 in (1 in = 25,4 mm), onde in é polegada.</p><p>(conteúdo da Aula 2 tema 2)</p><p>Nota: 10.0</p><p>A 170,28°</p><p>B 175,49°</p><p>C 197,53°</p><p>D 204,75°</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E 213,88°</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>As correias de transmissão são classificadas principalmente pelo tipo da sua secção</p><p>transversal. Nesse contexto, podem se destacar as correias dentadas (ou</p><p>sincronizadoras) em decorrência das suas particularidades em relação aos demais tipos</p><p>de correia. Analise as seguintes afirmativas sobre as correias sincronizadoras,</p><p>indicando verdadeiro (V) ou falso (F):</p><p>( ) As correias sincronizadoras, em função da presença dos seus dentes, necessita de</p><p>polias trapezoidais para o seu funcionamento.</p><p>( ) Apesar da versatilidade em uso, as correias sincronizadoras apresentam o problema</p><p>do escorregamento de forma relativamente acentuada.</p><p>( ) Objetivando eliminar o problema do cisalhamento dos dentes da correia, fabricantes</p><p>sugerem que em funcionamento existam no mínimo, a presença de sete dentes sempre</p><p>encaixados na polia de referência.</p><p>( ) Dado à condição do perfeito</p><p>encaixe dos dentes em relação às polias, correias</p><p>sincronizadoras podem ser comparadas às transmissões por correntes de rolos dado o</p><p>fato de não apresentarem o problema do escorregamento.</p><p>( ) Assim como no caso de correias planas ou trapezoidais, correias sincronizadoras</p><p>também apresentam as parcelas de esforços tenso e bambo da correia.</p><p>(conteúdo da Aula 2 tema 4)</p><p>Nota: 10.0</p><p>A F F V V F</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito: Localização: Aula 2, Tema 2 – Correias planas e sincronizadoras.</p><p>Comentários: Correias sincronizadoras trabalham com polias ranhuradas, as quais permitem um encaixe perfeito dos dentes da correia eliminando o problema do escorregamento e, consequentemente, as</p><p>parcelas de esforços tenso e bambo da correia.</p><p>B F V V V F</p><p>C V F V V F</p><p>D F F V V V</p><p>E V F F V F</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Uma viga de seção quadrada 20 x 20 cm suporta um momento fletor máximo de 20</p><p>kN.m. Determine a tensão máxima de flexão.</p><p>(conteúdo da Aula 1 tema 3)</p><p>Nota: 10.0</p><p>A 15 MPa</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B 20 MPa</p><p>C 24 MPa</p><p>D 28 MPa</p><p>E 33 MPa</p>
