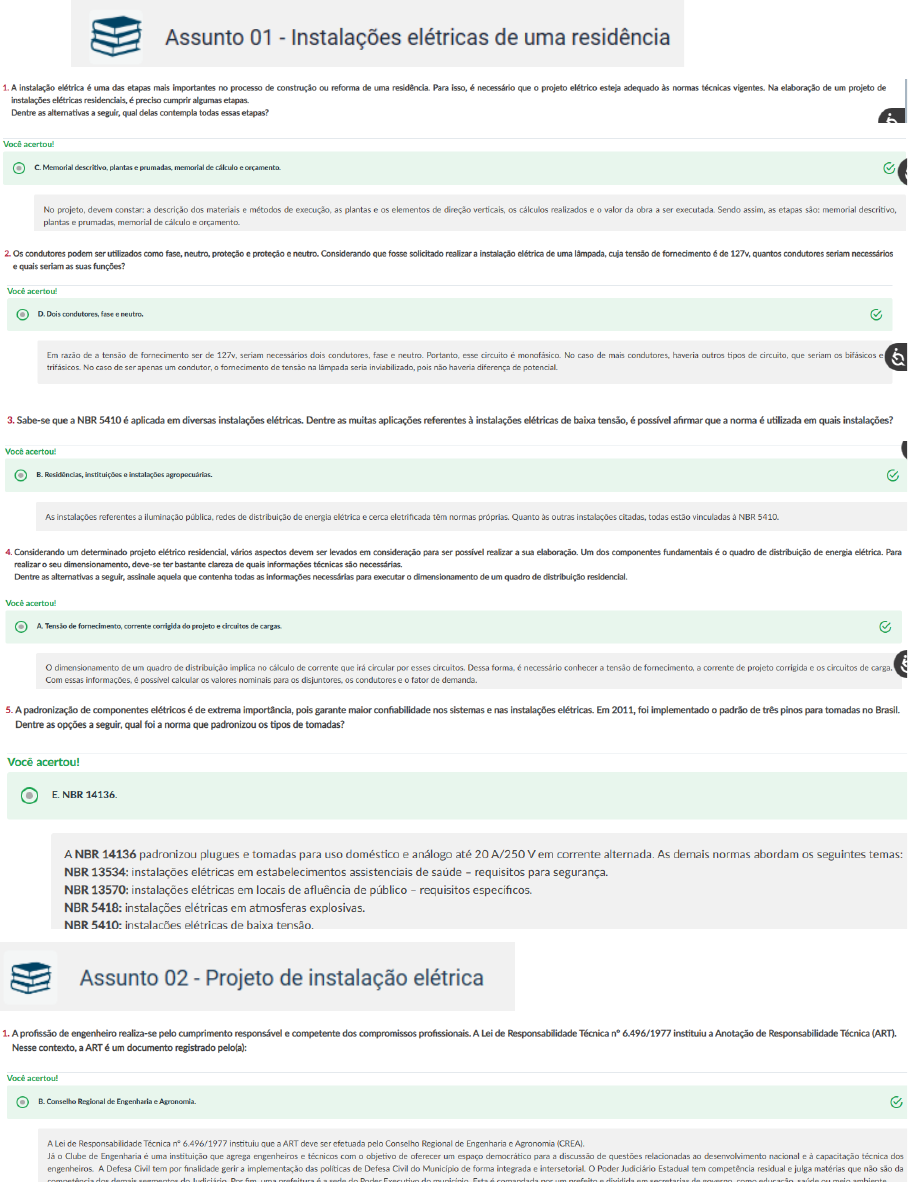

<p>Assunto 01 - Instalações elétricas de uma residência 1.A instalação elétrica é uma das etapas mais importantes no processo de construção ou reforma de uma residência. Para isso, é necessário que projeto elétrico esteja adequado às normas técnicas vigentes. Na elaboração de um projeto de instalações elétricas residenciais, é preciso cumprir algumas etapas. Dentre as alternativas seguir, qual delas contempla todas essas etapas? Você acertou! C Memorial descritivo, plantas prumadas, memorial de cálculo orçamento. No projeto, devem constar: a descrição dos materiais e métodos de execução, as plantas e os elementos de direção verticais, os cálculos realizados e valor da obra ser executada. Sendo assim, as etapas são: memorial descritivo, plantas e prumadas, memorial de cálculo orçamento. 2. Os condutores podem ser utilizados como fase, neutro, proteção proteção e neutro. Considerando que fosse solicitado realizar instalação elétrica de uma cuja tensão de fornecimento é de 127v, quantos condutores seriam necessários e quais seriam as suas funções? Você acertou! D. Dois fase Em razão de tensão de fornecimento ser de seriam necessários dois condutores, fase neutro. esse circuito é No caso de mais haveria outros tipos de que seriam os bifásicos trifásicos. No caso de ser apenas um condutor, o fornecimento de tensão na lâmpada seria inviabilizado, pois não haveria diferença de potencial. 3. Sabe-se que NBR 5410 é aplicada em diversas instalações elétricas. Dentre as muitas aplicações referentes à instalações elétricas de baixa tensão, é possível afirmar que a norma é utilizada em quais instalações? Você acertou! B Residências instituições e instalações As instalações referentes a iluminação pública, redes de distribuição de energia elétrica cerca eletrificada têm normas próprias. Quanto às outras instalações citadas, todas estão vinculadas NBR 5410. 4. Considerando um determinado projeto elétrico residencial, aspectos devem ser levados em consideração para ser possível realizar sua elaboração. Um dos componentes fundamentais é o quadro de distribuição de energia elétrica. Para realizar seu dimensionamento, deve-se ter bastante clareza de quais informações técnicas são Dentre as alternativas seguir, assinale aquela que contenha todas as informações necessárias para executar dimensionamento de um quadro de distribuição residencial. Você acertou! A. Tensão de fornecimento, corrente corrigida do projeto circuitos de cargas. o dimensionamento de um quadro de distribuição implica no cálculo de corrente que irá circular por esses Dessa forma, é necessário conhecer tensão de fornecimento, a corrente de projeto corrigida e os circuitos de carga Com essas informações, é possível calcular os valores nominais para os disjuntores, os condutores fator de demanda. 5. A padronização de componentes elétricos é de extrema importância, pois garante maior confiabilidade nos sistemas e nas instalações elétricas. Em 2011, foi implementado padrão de três pinos para tomadas no Brasil. Dentre as opções a seguir, qual foi norma que padronizou os tipos de tomadas? Você acertou! E. NBR 14136. A NBR 14136 padronizou plugues e tomadas para uso doméstico e análogo até 20 A/250 V em corrente alternada. As demais normas abordam os seguintes temas: NBR 13534: instalações elétricas em estabelecimentos assistenciais de saúde requisitos para segurança. NBR 13570: instalações elétricas em locais de afluência de público - requisitos específicos. NBR 5418: instalações elétricas em atmosferas explosivas. NBR 5410: instalações elétricas de baixa tensão. Assunto 02 - Projeto de instalação elétrica 1. A profissão de engenheiro realiza-se pelo cumprimento responsável e competente dos compromissos profissionais. A Lei de Responsabilidade Técnica 6.496/1977 instituiu a Anotação de Responsabilidade Técnica (ART). Nesse contexto, a ART é um documento registrado pelo(a): Você acertou! B. Conselho Regional de Engenharia Agronomia. A Lei de Responsabilidade Técnica n° 6.496/1977 instituiu que ART deve ser efetuada pelo Conselho Regional de Engenharia e Agronomia (CREA). Já Clube de Engenharia é uma instituição que agrega engenheiros e técnicos com o objetivo de oferecer um espaço democrático para discussão de questões relacionadas ao desenvolvimento nacional capacitação técnica dos engenheiros. A Defesa Civil tem por finalidade gerir a implementação das políticas de Defesa Civil do Município de forma integrada e intersetorial. Poder Judiciário Estadual tem competência residual julga matérias que não são da dos do Poder do Esta é um prefeito dividida</p><p>2. Um projeto de instalação elétrica é composto por três etapas importantes: planejamento, elaboração execução. Faz parte da etapa de elaboração criação do memorial de cálculo. Sobre os aspectos que devem ser observados na execução de um projeto de construção, reforma ou ampliação de uma edificação, julgue os itens subsequentes marcando V para verdadeiro para falso: () Deve ser observado se as normas técnicas da ABNT das concessionárias de energia elétrica, quando pertinentes, são () Caso esteja especificado no alvará da obra que todos os serviços serão vistoriados diariamente pelo engenheiro responsável técnico pela obra, as instruções e resoluções dos órgãos do sistema CREA-CONFEA podem ser dispensadas quanto atendimento estrito. () As planilhas de orçamento não servem para montagem do cronograma financeiro ou de custos do projeto. Selecione opção que apresenta a sequência correta das respostas. Você acertou! A sequência correta é: F. As normas tanto da concessionária quanto da ABNT, devem sempre ser observadas e seguidas. As instruções orientações do CREA-CONFEA devem sempre ser seguidas para atendimentos das obras vistoriadas por um profissional legalmente habilitado. As planilhas de orçamento são elementos que irão servir de apoio para futura elaboração do cronograma financeiro e/ou de custos do projeto. 3. A instalação elétrica de uma residência deve ser executada a partir de um projeto específico, que, por sua vez, deve conter, no mínimo: Plantas. II - Esquemas unifilares e outros quando aplicáveis. III - Detalhes de montagem quando necessários. IV - Memorial descritivo da instalação com a especificação dos componentes (descrição, características nominais e normas que devem atender). V - Memorial de cálculo (correntes de curto-circuito, queda de tensão, fatores de demanda considerados). Marque a alternativa correta. Você acertou! Estão corretas as afirmações É correto afirmar que um projeto elétrico de uma residência deve conter, no mínimo: as plantas com os esquemas unifilares; memorial descritivo da instalação com a especificação dos componentes (descrição, características nominais e normas que devem atender); e detalhes de montagem quando Além disso, deve dispor também de um memorial de cálculo (correntes de queda de tensão, fatores de demanda considerados). 4. Em um projeto de instalações elétricas prediais, os cálculos das previsões de cargas, a determinação da provável o dimensionamento de condutores, o dimensionamento de eletrodutos e dimensionamento dos dispositivos de proteção são itens que devem constar no seguinte documento: Você acertou! C. Memorial o memorial de cálculo é documento que deve apresentar todos os cálculos do projeto elétrico, dentre eles: cálculos das previsões de cargas; determinação da provável demanda; dimensionamento de condutores: dimensionamento de e dimensionamento dos dispositivos de proteção. o quadro de distribuição é origem de todos os circuitos que passam pela Ele recebe fiação do padrão de entrada que vem da rua distribui os condutores de cada devidamente protegidos por DTM As especificações técnicas descrevem, de forma precisa, completa e ordenada, os materiais os procedimentos de execução serem adotados na construção. Têm como finalidade complementar parte gráfica do projeto. o memorial descritivo é um documento que serve para descrever o imóvel que será Dessa forma, nele estão reunidos as informações gerais os o orçamento de obras é um documento obtido por meio da que visa a determinar os gastos para execução de uma obra. Ele engloba os custos desde a concepção da edificação até momento em que construção é totalmente 5. Os projetos elétricos e as instalações elétricas devem seguir e respeitar leis e normas técnicas para serem criados e executados. A respeito da elaboração de um projeto elétrico de uma residência, assinale a opção correta. Você acertou! B engenheiro designado para elaboração do projeto deverá registrar ART no CREA. Um projeto elétrico de uma residência deve obedecer à NBR em conjunto com as normas das concessionárias A elaboração da planta arquitetônica da residência é de competência do engenheiro o engenheiro designado para elaboração do projeto elétrico sempre deverá registrar anotação de responsabilidade técnica (ART) no CREA. o memorial de cálculo é documento que deve apresentar todos os cálculos do projeto elétrico, dentre eles: cálculos das previsões de determinação da provável demanda: dimensionamento de condutores dimensionamento de eletrodutos: e dimensionamento dos dispositivos de proteção. o memorial descritivo é um documento que serve para descrever imóvel que será Dessa forma, nele estão reunidos as informações gerais e os acabamentos. Assunto 03 - Condutores de circuitos e seções de fios 1. Quais são os tipos mais comuns de condutores? Você acertou! C. Fio, cabo e cordão. Os tipos mais comuns de condutores são fio, cabo e cordão. 2. As tabelas de fiação mais utilizadas são: Você acertou! A. NBR 5410 As tabelas de fiação mais utilizadas são da NBR5410 de 2004. NR são Normas Regulamentadoras. RMS é um indicador de potência de DIN é uma norma que define valor de potência. A escala AWG/IEC caiu em desuso, pois a NR-3 da ABNT foi 3. Cordão é o nome dado a cabos muito usados para fornecer corrente aos aparelhos e ferramentas São feitos de filamentos muito que são torcidos em conjunto.</p><p>Você acertou! B. Flexíveis, finos. Cordão é o nome dado a cabos muito flexíveis usados para fornecer corrente aos aparelhos e ferramentas São feitos de filamentos muito finos, que são torcidos em conjunto. 4. Se a carga elétrica tem uma corrente de carga de 25 ampères e se a resistência da fiação é 0,1 Ohm, calcule a queda de tensão na fiação. Você acertou! C. 2,5 Volts 5. Se a tensão da fonte é 127 Volts e se a carga que chega pela fiação é 105 Volts, qual é percentual de perda? Você acertou! percentual de perda de tensão será de 17,32% e pode ser calculado da seguinte forma: 127 105 Assunto 04 - Dimensionamento de condutores 1. Por dimensionamento de condutores elétricos, entende-se a determinação da seção adequada para passagem de corrente elétrica necessária ao funcionamento do sistema. Saiba que esse dimensionamento deve obedecer aos critérios mínimos de capacidade de condução de corrente limites de queda de tensão Nesse sentido, NBR 5410:2004 aborda dimensionamento de circuitos de motores elétricos, dispositivos que convertem energia elétrica em energia mecânica e podem ser utilizados em diversos setores motor de indução é um dos motores elétricos mais simples robustos, de fácil manutenção utilizado em diversas aplicações, como no acionamento de esteiras elétricas e elevadores. Com base nisso, considere seguinte situação aplique seus conhecimentos sobre dimensionamento de condutores "Um motor de indução trifásico de potência nominal de rendimento de 92% fator de potência nominal de 0.8 indutivo é conectado uma rede trifásica com tensão nominal igual 220V. Foi adotado método C de instalação (cabos unipolares ou cabo multipolar embutido diretamente em alvenaria com proteção mecânica adicional) condutores de cobre com isolação motor está localizado em uma indústria cuja temperatura ambiente é de 40°C". A partir das informações fornecidas, determine seção mínima do condutor necessário para esse motor, em adotando critério de capacidade de condução de corrente e assinale alternativa correta. (Dado: 1CV 736W) Você acertou! 2. dimensionamento de condutores pelo critério de queda de tensão é um dos métodos recomendados na NBR pois uma tensão terminal muito abaixo da tensão nominal pode prejudicar o desempenho do equipamento alimentado e reduzir sua vida A seguir, marque item que apresenta queda de tensão admissível nos circuitos terminais com relação tensão nominal calculada em uma situação partir do medidor de energia elétrica de uma residência. Você acertou! Ao consultar NBR 5410:2004, você notará que item 6.2.7.1 descreve as situações com os respectivos percentuais máximos de queda de tensão Na situação exposta no enunciado. o medidor de energia elétrica é ponto de entrega e, por se tratar de uma refere-se ao fornecimento em tensão secundária de distribuição. Dessa forma, de acordo com NBR o percentual máximo de queda de tensão admissível é de Ainda segundo você pode considerar que limite máximo de queda de tensão será de 7% quando calculado partir de terminais secundários do transformador no caso de transformador de propriedade da unidade consumidora, da empresa distribuidora de eletricidade (quando ponto de entrega for localizado) ou calculado partir de terminais de saída do gerador, no caso de grupo gerador próprio. A norma destaca ainda em nenhum dos casos citados queda de tensão nos circuitos terminais pode ser superior a 3. Do ponto de entrega de energia ao circuito terminal ou de ocorre uma queda de tensão provocada pela passagem de corrente por todos os componentes da instalação elétrica. Dessa maneira, essa queda de tensão deve respeitar os limites máximos estabelecidos pela NBR 5410:2004 para que não ocorra prejuízo no funcionamento dos equipamentos conectados ao sistema. Para dimensionar adequadamente os condutores é preciso levar em consideração queda de tensão admissível fatores como tipo de isolação do condutor, método de instalação, tipo de circuito e outros que influenciam na determinação dessa seção. Com base nessas informações, considere situação de um prédio com um sistema de bombeamento composto por duas bombas, acionadas por motores de indução trifásicos de 7CV 10CV, alimentados em 220V e 60Hz. Ambos apresentam rendimento de 90% fator de potência igual 0.8 indutivo. Considerando cabos tripolares de cobre e isolação de EPR, qual das alternativas apresenta cálculo das bitolas mínimas pelo critério de queda de tensão de cada em para uma queda de 3%, sabendo que circuito tem 100m? (Dado: 1CV 736W) Você acertou! C. 10 e 25.</p><p>4. A NBR 5410:2004 traz as diretrizes para cálculo da seção dos condutores elétricos em instalações elétricas de baixa tensão, incluindo instalações elétricas de uso Entre as determinações dessa norma, você encontra métodos de dimensionamento de condutores Vale ressaltar que o método de instalação tipo de circuito são fatores que influenciam significativamente na determinação da seção nominal de um condutor elétrico. Sabendo disso, considere a situação de uma fabrica de cervejas que resolveu adquirir um gerador trifásico 220V/10kVA e fator de potência 0,95 para não prejudicar a sua produtividade caso haja faltas de energia. rendimento do gerador é de 93% Considerando esses dados, determine a seção mínima do condutor em com isolação de PVC, que deve ser utilizada para uma queda de tensão de 2%, sabendo que comprimento do cabo é de 80m. Você acertou! E. Assunto 05 - Desenho aplicado a instalações elétricas residenciais e prediais de baixa tensão 1. Embora os projetos possam trazer legendas, a ampla utilização de símbolos comuns por diversos profissionais já tornam o elemento conhecido, agilizando a leitura do projeto e, consequentemente, a execução Sobre o projeto a seguir, responda: qual é nome do quadro de alimentação destacado) que se encontra na sala da recepção? 1. 3500W 200VA Consultório 2x200VA -2- -1- -2- -1- 100W 100W 100W #1.5 #2.5 025 025 2x200VA -2- 5500W 200VA 2x200 Recepção #2.5 016 W.C. -2- b 025 a 100W 100W 100W #1.5 #2.5 -1- -2- 025 #1.5 #2.5 200VA 025 600VA 2. Você acertou! D. Quadro parcial de força e luz embutido. Na simbologia utilizada em esquemas elétricos, padrões de formas, preenchimentos e localização, é dada a noção exata do tipo de elemento a ser instalado. 2. Os símbolos devem conter informações complementares para auxiliar nana leitura do projeto. Sobre a representação a seguir, é possível afirmar que ela indica: 1 - C 2x160W</p><p>Você acertou! B. ponto de luz no teto, com duas lâmpadas de 160W cada. Assim como em diversos outros símbolos, os pontos de luz devem trazer a informação sobre circuito, o interruptor de acionamento, a potência e a quantidade de lâmpadas. 3. que difere nomenclatura de tomadas de uso geral e tomadas de uso específico é potência prevista nos pontos onde serão Tomadas com potência de 200VA 600VA podem ser chamadas de tomadas de uso geral (TUG), e tomadas com potências elevadas, acima de 1000VA são chamadas de tomadas de uso específico. Sobre as diferenças existentes na representação gráfica de TUGs TUEs. é possível afirmar que: Você acertou! A os são altura de instalação indicada pelo padrão de preenchimento. TUG TUE são diferenciadas pela o de tomadas é composto por um triângulo, com indicação de altura de acordo com a padronização adotada G 4. Toda simbologia referente a um diagrama unifilar pretende, primordialmente, indicar o tipo de elemento e sua localização, mostrando, ainda, os condutores de alimentação. A figura a seguir é a representação do banheiro de um projeto. Observando este cômodo, é possível afirmar que ele contém: 5500W #6 -1- 1- b 025 100W b #2 600VA Você acertou! C. uma tomada de uso específico, com potência de 5500W. A potência indicada junto ao símbolo da tomada informa se ela representa uma TUG ou uma TUE. 5. Os padrões de preenchimento nos símbolos das tomadas indicam a altura de sua instalação. No cômodo a seguir, que é banheiro de um projeto elétrico, é possível concluir que: 5500W #6 -1- 1- b 025 100W b #2 #1.5 600VA</p><p>Você acertou! D. possui uma TUG média e uma TUE alta. padrão do preenchimento, símbolo e a inscrição junto a ele indicam os elementos que deverão ser instalados. Assunto 06 - Desenho aplicado a instalações elétricas industriais de baixa tensão 1. Em instalações industriais, para diagramas de comando e de força, são utilizados diversos normalizados pela IEC-60617. Marque a alternativa referente ao a seguir. L1 L2 L3 M M1 3 Você acertou! B. Motor de indução gaiola de esquilo. A simbologia para o motor de gaiola de esquilo, é constituído por um circulo representando a carcaça da um M indicando que é um motor, indicando que é trifásico e por três fios que representam as fases, pode ou não conter um quarto fio indicando que carcaça é aterrada. o motor de indução trifásico com rotor bobinado, tem em sua três fios ligados a um circulo central que representa o acesso ao enrolamento do rotor bobinado. Não existe motor de indução tipo shunt. A representação do motor com terminais auxiliares é de um motor de indução monofásico e não trifásico. A questão de um motor indução trifásico ser ou depende da sequencia de fase de acionamento 2. Alguns símbolos adotados uma representação geral. Caso seja necessário especificar sua utilidade ou é necessário realizar alguma modificação. Sendo assim, o símbolo a seguir, de maneira geral, representa: Você acertou! C. Equipamentos de leitura e monitoramento de grandezas elétricas. Alguns precisam ser complementados para indicar sua função. Verifique que o asterisco deverá ser substituído para que esse tenha mais sentido em sua aplicação.</p><p>3. Relés temporizadores são elementos que, após algum evento, determinado tempo para executar a próxima ação. No diagrama a seguir, que ação acontecerá depois do tempo determinado pelo relé temporizador? R SO E- 13 13 13 K1 KT 14 14 14 A1 A1 A1 K1 KT X 15s K2 A2 Verde A2 A2 Vermelha S Você acertou! D bobina K2 energizada, mantendo alimentação de K1. Ao fechar botoeira S1. bobina K1 é energizada e os terminais NA 13 14 de K1 Neste momento, a lâmpada verde acente e relé temporizador KT é energizado inicia a contagem de 15s. Após decorridos os 15s. os terminais NA 13 e 14 de se Neste a bobina K2 é energizada, assim os teminais NA 13 e 14 de K2 fecham neste momento. lâmpada Vermelha acende. Ou seja, primeiro lâmpada verde é acesa depois de 15 segundos a lâmpada vermelha é acesa 4. Algumas botoeiras possuem uma representação para indicar o retorno automático à posição de repouso. Sobre o diagrama seguir, é correto afirmar que: R 13 11 S1 S2 E 14 12 S G Você acertou! A ao acionar S1 as duas lâmpadas estarão acesas Na interpretação de um esquema elétrico de comando, além de toda a simbologia existe uma coordenação entre os elementos representados. Dispositivos do tipo botoeira executam uma determinada ação ao ramo em que está associada. 5. conhecimento e a utilização adequada de cada símbolo permite o correto funcionamento dos circuitos demonstrados pelos diagramas. Os símbolos a seguir representam, respectivamente: U1 V1 W1 PE 1 3 5 A1 M M1 K1 K1 3 A2 2 4 6 K L M Você acertou! D contato trifásico NA motor trifásico rotor bobinado comando com temporizador. Os simbolos possuem características a fim de Para executar um diagrama é fundamental o conhecimento da simbologia adotada. Tente fazer sempre uma associação entre o equipamente que ele representa, pois maioria deles tem relação gráfica com os elementos Assunto 07 - o projeto luminotécnico e suas representações</p><p>projetista luminotécnico precisa atentar para as sensações que o ambiente deve transmitir. Sensações essas que estão ligadas com experiências passadas e vêm acompanhadas de uma carga emocional específica. tipo de iluminação aplicado em um projeto é responsável por gerar essas sensações. Nesse contexto, qual objetivo ao se utilizar iluminação localizada? Você acertou! A. Chamar atenção. Ao utilizar iluminação localizada, o projetista objetiva chamar atenção para determinado elemento, seja ele um elemento decorativo, em uma ou uma obra de arte em um museu. A iluminação localizada é utilizada para destacar que se deseja que tem relevância para ambiente ou para proprietário da Iluminar plano de trabalho é que se objetiva ao utilizar iluminação de tarefa. Já para proporcionar conforto aos usuários faz-se necessária a utilização de diversos parâmetros para se adequar a esse quesito. Para iluminar uniformemente ambiente, faz-se necessária utilização da iluminação de plano de fundo ou luz A satisfação do usuário só será garantida por meio do conforto 2.0 projeto luminotécnico é constituído pelas etapas de projeto executivo, projeto legal, anteprojeto e projeto básico. projeto executivo apresenta as informações de forma completa, projeto legal corresponde à representação de documentos para aprovação, anteprojeto apresenta indicação de luminárias lâmpadas, enquanto projeto básico corresponde à etapa de concepção representação das informações técnicas não completas. Partindo de qual dessas etapas inicia-se projeto luminotécnico? Você acertou! D. Anteprojeto. o projeto luminotécnico deve ser iniciado na etapa de anteprojeto, com a indicação de luminárias e lâmpadas, que devem ser representadas na planta de forro refletivo. A etapa seguinte corresponde ao projeto legal, que compreende a representação dos documentos para encaminhamento para aprovação nos órgãos competentes. A próxima etapa chamado projeto básico, que é opcional e compreende concepção representação das informações técnicas não completas, mas compatíveis com projetos básicos para encaminhamento de licitações. o projeto executivo corresponde à etapa, que apresenta as informações finais. completas, necessárias para a execução total da obra conforme o planejado. 3. Tregenza Loe (2015) apresentam as seguintes fases a serem consideradas em um projeto luminotécnico: ambiência e lugar, tarefas visuais custos iniciais custos operacionais, regulamentos instalação manutenção, eficiência no consumo de energia, integração de arquitetura. Para os autores, quais são os custos iniciais em um projeto luminotécnico? Você acertou! B. Aquisição e construção. Para os autores, Tregenza e Loe (2015), os custos iniciais correspondem aos custos de aquisição e construção dos mecanismos e equipamentos de utilização. A fase de manutenção compreende a fase quando começam a surgir problemas que precisam ser resolvidos. A vida útil corresponde a todo período de durabilidade do projeto em si. Os materiais fazem parte dos custos iniciais, pois encontram-se embutidos nos parâmetros de aquisição. Já os testes de equipamentos são realizados muito antes, por órgãos competentes nos mais diversos estudos. 4 A NBR ISO/CIE 8995-1 (ABNT, 2013) apresenta parâmetros para correta execução de projetos luminotécnicos, indicando dados previamente avaliados que geram conforto ambiental e proporcionam bem-estar ao Entre esses parâmetros encontra-se o índice de reprodução de cor, que medida correspondente entre real fonte luminosa. Qual de reprodução de con mínimo indicado pela NBR ISO/CIE 8995-1 (ABNT, 2013)? Você acertou! A NBR ISO/CIE 8995-1 (ABNT, 2013) indica a utilização de um índice de reprodução de de no mínimo 80% Os índices de 60 e 40% estão abaixo do mínimo estabelecido pela normativa. índice de 100% de reprodução é considerado o ideal, entretanto, enunciado do exercício solicita apenas mínimo apresentado pela NBR ISO/CIE 8995-1 (ABNT, 2013). índice de 90% é um índice bom de reprodução de cores, entretanto, assim como o não é o solicitado no enunciado do 5. Em lojas, a iluminação geral de um espaço é utilizada para atrair os clientes, entretanto não se deve esquecer que este é também local de trabalho dos funcionários e, consequentemente, deve apresentar uma iluminação confortável precisa, devendo ter hierarquia luminosa para tornar ambiente mais atraente. que é determinado pela iluminação geral de um espaço? Você acertou! A ambiência é determinada pela iluminação geral de um espaço. o índice de reprodução de cores uma premissa para indicação do tipo de lâmpada ser que irá conforme as atividades que se desenvolverão no espaço. As janelas são elementos compositivos do espaço, assim como as portas, não sendo estas as solicitações apresentadas no enunciado do exercício. A largura do ambiente é uma definição de projeto, muitas vezes, pelo programa de Assim como o pé-direito, que será determinado pela conjuntamente com as sensações que projeto deve transmitir aos Assunto 08 - Cálculos luminotécnicos</p><p>1. Muitas normas que tratam de parâmetros luminotécnicos e na normativa brasileira NBR ISO CIE 8995 Iluminação de Ambientes de Trabalho Parte 1: Interiores indicam alguns parâmetros que têm valores mínimos a serem respeitados nos projetos de iluminação. Esses parâmetros são considerados fundamentais para um bom desempenho do projeto São eles: Você acertou! A. Iluminância limite de ofuscamento unificado indice de reprodução de cores. Segundo NBR ISO CIE 8995 1, embora seja necessária provisão de uma iluminância suficiente em uma em muitos exemplos a visibilidade depende da maneira pala qual luz é fornecida, características da con da fonte de luz e da superfície em conjunto com nível de ofuscamento do sistema. Ou seja, a resposta correta aquela que menciona a iluminância média (Em), limite de ofuscamento unificado de reprodução de cores (Ra). As demais alternativas tratam de parâmetros complementares e não menos importantes. Cada aspecto que se observa se ao todo produz um projeto cada vez mais qualificado, e essa qualidade se reflete no pacote de luz ser entregue. Luminância uma grandeza cuja unidade é candela É luz emitida de uma superfície unitária em uma direção específica. É uma grandeza relacionada à sensação de fluxo luminoso é outra grandeza fotométrica, cuja unidade é que represente a quantidade de luz emitida por uma fonte luminosa em todas as direções. Considera-se o fluxo luminoso nos cálculos de iluminação geral no Método dos Lumens. A iluminância do entorno imediato muito mais um parâmetro qualitativo que quantitativo. Considera-se que deve ser mantida uma proporção entre zona de trabalho os sucessivos panos de fundo. A uniformidade da iluminância também é um conceito mais qualitativo que considera que, quanto mais uniformidade houver em zonas de trabalho, tanto melhor, pois nossa visão responde melhor a essas condições durante desenvolvimento de tarefas. Temperatura de está diretamente relacionada ao aspecto psicofisiológico do ambiente, sendo também um parâmetro qualitativo. 2. No cálculo definido como Método dos Lumens, é ideal que se realize um levantamento inicial de diversos aspectos do projeto, como as dimensões as características físicas do local, tipo de luminária mais adequada. Além disso, é necessário estabelecer valor em lux de qual das grandezas fotométricas? Você acertou! C. Iluminância média no plano de trabalho (Em). o conceito da iluminância média no plano de trabalho, ou seja, no plano horizontal, é uma das principais grandezas consideradas na maioria dos projetos de atividades contempladas na NBR ISO CIE 8995 1 Iluminação de Ambientes de Trabalho Parte 1: A iluminância tem relação direta com fluxo área do Lux As demais alternativas tratam de valores que podem ser de tabelas padronizadas ficha técnica da própria luminária da fonte fator de manutenção (Fm) redução da eficiência luminosa do conjunto fonte no que diz respeito aos valores Se aplica esse fator no Método dos Lumens. limite de ofuscamento unificado (UGR) pode ser obtido por meio de uma fórmula logarítmica É fornecido na Norma Brasileira em forma de valores em escala serve de parâmetro qualitativo dentro do projeto de iluminação. Fator de utilização da (u) depende da fotometria da da geometria do local, da refletância das superfícies e da posição das luminárias no local. Se aplica esse fator no Método dos Lumens como um fator de redução do fluxo luminoso inicial. o fluxo luminoso é uma grandeza fotométrica, cuja unidade é o e representa a quantidade de luz emitida por uma fonte luminosa em todas as direções. Considera-se fluxo luminoso nos cálculos de iluminação geral no Método dos Lumens. 3. Para projeto de iluminação, análise dos materiais cores que compõem ambiente são muito importantes. A luz interage com os materiais pode ter maior ou menor reflexão, segundo sua composição e cor. Comumentente, essa propriedade é chamada de refletância dos No Método dos Lumens, utilizam-se os percentuais de refletância dos materiais no forro, parede piso para compor qual outro valor? Resposta B. Fator de utilização das (u). Os percentuais de refletância dos materiais e cores são padronizados e ajudam determinar fator de utilização das Esse fator age como um redutor do fluxo luminoso e integra o Método dos A cor, as propriedades físicas de acabamento dos materiais são importantes para determinar quantidade de luz adequada em um ambiente interno. As demais alternativas tratam de parâmetros conceitos utilizados dentro dos cálculos luminotécnicos, mas que não têm relação direta com refletância dos Índice do local (k) é relação entre geometria do ambiente. o grau de uniformidade um conceito qualitativo da A luminância é uma grandeza fotométrica relacionada sensação de brilho de uma superfície. É luz emitida de uma superfície unitária em uma direção específica. o fator de manutenção (Fm) redução da eficiência luminosa do conjunto fonte no que diz respeito aos valores Se aplica esse fator no Método dos 4. Como forma de verificação da iluminação proposta em um projeto, existem diversas ferramentas de cálculo luminotécnico. Atualmente, existem diversos softwares desenvolvidos para medir simular todos os parâmetros de um projeto, mas ainda é possível lançar mão de cálculos manuais simples para nos auxiliar nas tomadas de decisões preliminares. Método dos Lumens e Método Pontual de Iluminância Direta relacionam matematicamente características físicas dos ambientes e grandezas fotométricas. Respectivamente, quais são essas grandezas? Você acertou! D. Fluxo luminoso (Im) intensidade luminosa (cd). o Método dos Lumens relaciona a grandeza fotométrica do fluxo luminoso (Im), com a geometria do ambiente -sintetizada na fórmula do do local (k) e com os fatores de depreciação e utilização das luminárias e fontes Já no caso do Método Pontual de Iluminância Direta, relaciona-se a intensidade expressa em candelas (cd) interagindo vetorialmente com objeto ou superfície a ser iluminada. Nessa triangulação entre fonte luminosa, vetor de intensidade em uma determinada direção superfície ser iluminada, é necessário aplicar regras de trigonometria para descobrir valores como Iluminância e abertura do facho luminoso. As demais alternativas tratam de parâmetros e conceitos utilizados dentro dos cálculos luminotécnicos, como fatores complementares das fórmulas principais de cálculo. Índice do local (k) relação matemática entre a geometria do ambiente. A curva de distribuição luminosa é representação da intensidade luminosa em todos os ângulos em que ela é direcionada em um plano. o coeficiente de reflexão dos materiais é propriedade de determinados materiais cores em luz que incide sobre ele. Fator de Utilização da (u) um redutor do fluxo luminoso integra dos Lumens. o fator de depreciação do fluxo luminoso trata da diminuição do fluxo luminoso da fonte luminosa no decorrer do tempo de uso. A intensidade luminosa é uma grandeza cuja unidade é candela (cd), sendo fluxo luminoso emitido por uma fonte luminosa em uma determinada direção. ângulo de abertura do facho luminoso se aplica para fontes luminosas com refletores incorporados e que têm aberturas de facho que variam de 5. Dos métodos de cálculo luminotécnico manuais, Método dos Lumens é uma das metodologias de cálculo mais difundido e utilizado para fazer escolhas projetuais preliminares dentro de um projeto de iluminação. É indicado utilizar Método dos Lumens para qual finalidade específica? Você acertou! G Indicado no cálculo da quantidade necessárias em um determinado ambiente, para chegar valores mínimos de recomendados por manuais normas. De forma resumida, o Método dos Lumens é indicado no cálculo da quantidade de necessárias em um determinado ambiente, para chegar valores mínimos de iluminância (Em) recomendados por manuais e normas. Por meio das é possível individualizar incógnita do número de pois já são conhecidos todos os outros valores. De posse do de luminárias é possível calcular nível de iluminância médio efetivo em determinado ambiente. As demais alternativas citam luminância iluminância em pontos específicos do ambiente. Conceitos utilizados no Método de Pontual de Iluminância Direta: o fator de utilização (Fu) se aplica no Método dos Lumens como um fator de redução do fluxo luminoso limite de ofuscamento unificado (UGR) é fornecido na Norma Brasileira em forma de valores em escala servem de parâmetro qualitativo dentro do projeto de iluminação.</p>
