Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
MECÂNICA DOS SÓLIDOS
TORÇÃO
Lista de Exercícios 05

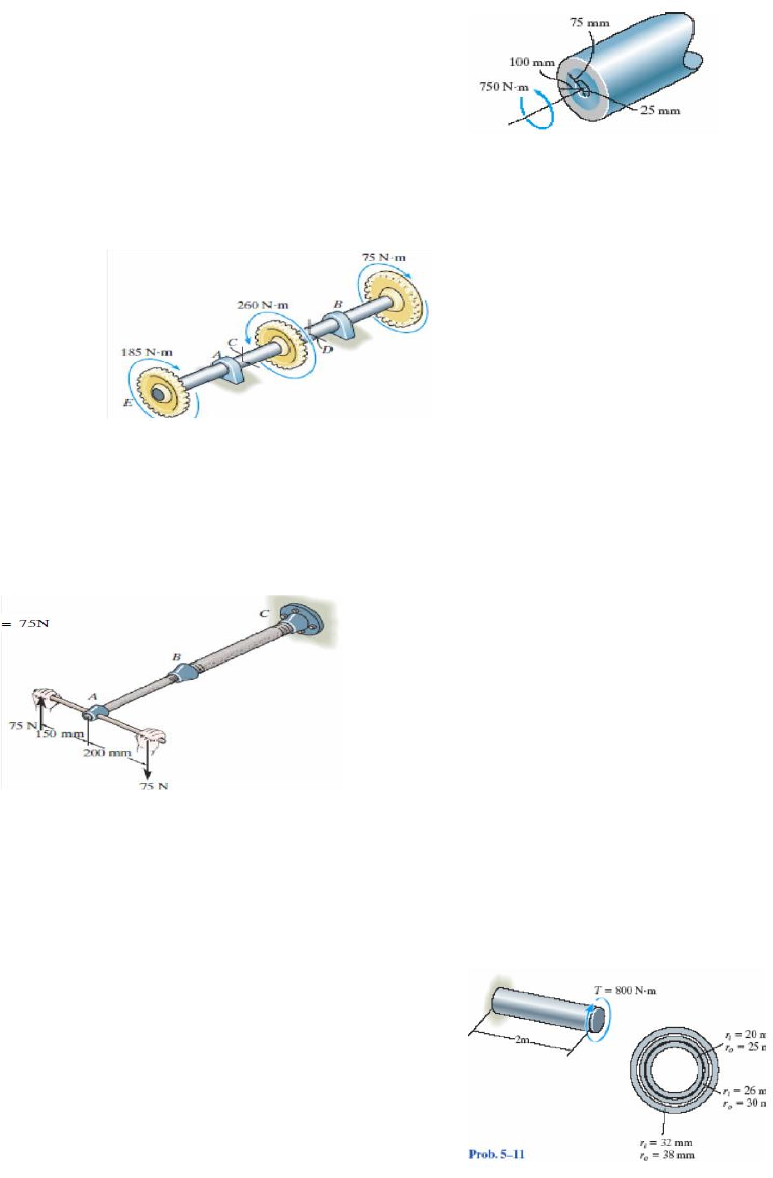

1. O tubo abaixo está sujeito ao torque de 750 Nm. Determine a quantidade de torque
que suportará o tubo, entre os diâmetros de 75 mm e 100 mm do eixo. Resolva o
problema por dois caminhos: a) Utilizando a fórmula de torção. b) Pelo método das
integrais.

Raio interno = 25 mm
 Raio intermediário = 75 mm
 Raio externo = 100 mm


2. O eixo sólido de 32 mm de diâmetro é utilizado para transmitir o torque aplicado
nas engrenagens. O eixo está apoiado nos rolamentos A e B, os quais não produzem
resistência ao torque. Determine as tensões sofridas nos pontos C e D do eixo.





3. O conjunto montado apresentado consiste de dois tubos galvanizados acoplados
através do redutor. O tubo AB tem de = 18,75 mm e di = 17 mm. O tubo BC tem de
= 25 mm e di = 21,5 mm. Os tubos estão engastados a uma estrutura rígida no
ponto C. Determine a tensão máxima sofrida por cada tubo quando a força de 75 N
é aplicada conforme figura abaixo.

Note que a força total aplicada é de 150 N.




4. O eixo da figura consiste de três tubos concêntricos feitos do mesmo material e
soldados um ao outro. O tubo está preso a uma estrutura rígida. Considerando os
raios especificados e, sofrendo o tubo um torque de 800 Nm, determine a máxima
tensão sofrida pelo eixo.




Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
5. O eixo de alumínio com d=50 mm está preso a uma estrutura rígida. Esse material
suporta uma tensão máxima de ζmax = 6 MPa. Determine o maior torque (T) que
pode ser aplicado ao eixo, considerando os outros torques já existentes e o sentido
já definido do torque (T). Determine também a máxima tensão sofrida pelos eixos
nas regiões CD e DE.




6. O eixo apresentado está sujeito a duas cargas concentradas (400 Nm e 600 Nm) e
uma carga distribuída (2 Knm/m). Determine o diâmetro (d) do eixo para um
material com ζmax = 175 MPa.


7. O eixo de transmissão do veículo é construído em aço com ζmax = 56 MPa. Se o seu
diâmetro externo é de 62,2 mm e o motor do veículo desenvolve uma potência de
165 Kw quando o eixo está com 1140 RPM, determine qual a mínima espessura
requerida para a parede do eixo.






8. (5.41) O motor A desenvolve uma potência de 300 W e gira a 90 RPM. Determine o
diâmetro (d) dos eixos das polias A e B, sabendo-se que o material utilizado é aço
com ζmax = 85 MPa.






Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
9. O eixo de propulsão do hover-craft tem 6 m de comprimento. O motor de propulsão
entrega 4 Mw de potência quando o eixo está a uma velocidade angular ω =25 rd/s.
Determine o diâmetro interno do eixo, sabendo-se que o diâmetro externo tem 250
mm. Qual é o ângulo de torção do eixo em operação? ζmax = 90 MPa G = 75 GPa.









10. (5.136) O eixo de aço inox 304 com diâmetro externo de 50 mm e comprimento de
3 m, está sendo utilizado para transmitir 40 Kw de potência do motor E para o
gerador G. Determine a máxima velocidade angular que pode ser atingida pelo eixo,
sabendo-se que sua torção máxima está restrita à 1,5°. G = 75 GPa.






11. (5.93) O eixo apresentado é feito em plástico, possui seção elíptica e sofre os
esforços de torção apresentados. Determine a tensão de cisalhamento no ponto A e
o ângulo de torção no ponto B. G = 15 GPa.





12. (5.94) O eixo de perfil quadrado é utilizado para enrolar um cabo guia. Nesse
trabalho o torque exercido é de 8 Nm. Determine a tensão de cisalhamento no
ponto A do eixo.












c
o
Engenharia Elétrica / Eletrônica
Prof. Antonio Augusto Morini
13. (5.95) O cabo triangular de latão tem 2 mm de lado em sua seção transversal.
Sabendo-se que a tensão de cisalhamento é de 205 MPa, determine o máximo
torque T que o cabo pode suportar e o seu respectivo ângulo de torção, em graus.
G = 37 GPa









14. (5.111) O aço utilizado no eixo tem sua tensão máxima admissível de ζmax = 8
MPa. Se as partes são conectadas através de um filete de solda com raio r = 4 mm,
determine o torque máximo (T) que pode ser aplicado. Qual a tensão de trabalho no
eixo de 50 mm?








15. (5.114) O eixo da figura foi projetado para trabalhar a 720 RPM transmitindo 30 Kw
de potência. Confira se isso é possível. A tensão máxima permissível ζmax = 12 MPa.
