Resistência dos Materiais I
LISTA DE EXERCÍCIOS V
Deformação e Deformação Térmica

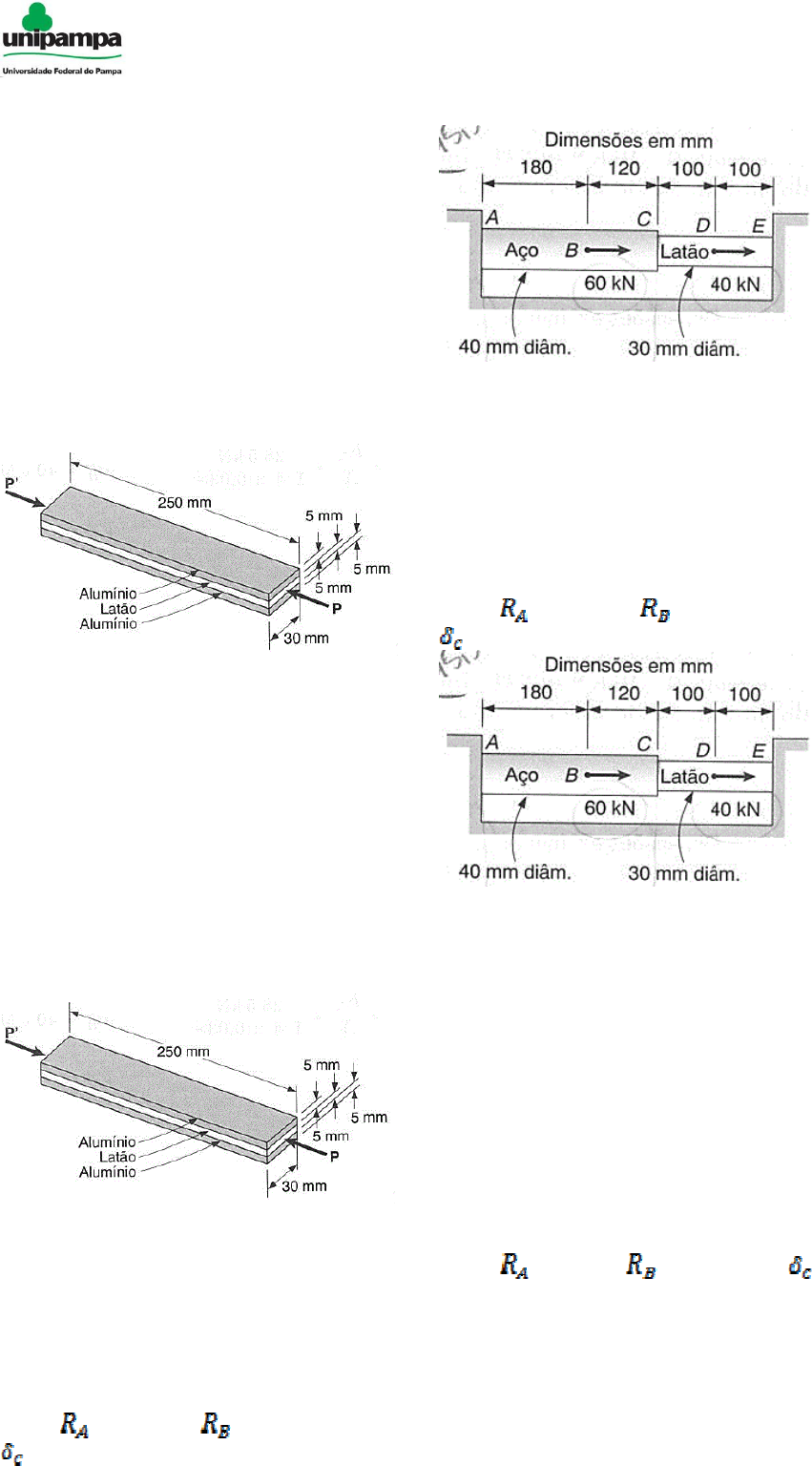

2.34 Uma barra de 250 mm de
comprimento, com secção transversal
retangular de 15 x 30 mm, consiste de
duas lâminas de alumínio (E = 70 GPa),
de 5 mm de espessura, e no centro de
uma lâmina de latão (E = 105 GPa),
com a mesma espessura. Se ela está
sujeita a uma força centrada, P = 30 kN,
determinar a tensão normal (a) nas
lâminas de alumínio; (b) na lâmina de
latão.
R: (a) – 57,1 MPa; (b) – 85,7 MPa.

Fig. P2.34

2.35 Uma barra de 250 mm de
comprimento, com secção transversal
retangular de 15 x 30 mm, consiste de
duas lâminas de alumínio (E = 70 GPa),
de 5 mm de espessura, e no centro de
uma lâmina de latão (E = 105 GPa),
com a mesma espessura. Se ela está
sujeita a uma força centrada, P = 45 kN,
determinar a deformação desta barra
composta.
R: � = - 306 mm.

Fig. P2.35

2.38 Duas barras cilíndricas, uma de aço
(E = 200 GPa) e outra de latão (E = 105
GPa), são ligadas em C e engastadas em
A e E. Para o carregamento indicado,
determinar: (a) as reações em A e E; (b)
a deflexão no ponto C.
R: (a) = 62,8 kN; = 37,2 kN; (b)
 = 46,3 µm.

Fig. P2.38

2.39 Duas barras cilíndricas, AC de
latão (E = 105 GPa) e outra CE aço (E =
200 GPa), são ligadas em C e
engastadas em A e E. Para o
carregamento indicado, determinar: (a)
as reações em A e E; (b) a deflexão no
ponto C.
R: (a) = 45,5 kN; = 54,5 kN; (b)
 = 48,8 µm.

Fig. P2.39

2.44 Duas barras cilíndricas, AC de
latão (E = 105 GPa) e outra CE de aço
(E = 200 GPa), são ligadas em C. A
barra composta é engastada em A,
enquanto que existe uma folga de 0,12
mm entre a extremidade E e a parede
vertical. Uma força de 60 kN é aplicada
em B, e uma de 40 kN em D, ambas
horizontais e dirigidas para a direita
(como mostrada na Fig. P2.39).
Determinar: (a) as reações de apoio em
A e E; (b) a deflexão no ponto C.
R: (a) = 78 kN; = 22 kN; (b)
= 0,1228 mm.



Resistência dos Materiais I
LISTA DE EXERCÍCIOS V
Deformação e Deformação Térmica


Fig. P2.44

2.49 Cada um dos parafusos de aço AD
e CE (E = 200 GPa) tem um diâmetro
de 8 mm e tem suas extremidades
superiores rosqueadas, com rosca
simples e de passo igual a 2 mm.
Sabendo-se que a porca em A, depois de
ser perfeitamente ajustada, é apertada de
duas voltas completas, determinar: (a) a
tração em cada barra; (b) a deflexão no
ponto A da barra rígida ABC.
R: (a) = 6,24 kN; = 8,32 kN;
(b) = 2,76 mm.

Fig. P2.49

2.54 A montagem mostrada consiste em
um tubo de alumínio (E = 70 GPa; � =
23,6 x /ºC) preenchido com núcleo
de aço (E = 200 GPa; � = 11,7 x
/ºC) e, com ausência de tensão a
uma temperatura de 20ºC. Considerando
somente deformações axiais, determine
a tensão no tubo de alumínio quando a
temperatura atingir 180ºC.
R: = - 47 MPa.

Fig. P2.54

2.55 A montagem mostrada consiste em
um tubo de alumínio (E = 70 GPa; � =
23,6 x /ºC) preenchido com núcleo
de latão (E = 105 GPa; � = 20,9 x
/ºC) e, com ausência de tensão a
uma temperatura de 20ºC. Considerando
somente deformações axiais, determine
a tensão no tubo de alumínio quando a
temperatura atingir 180ºC.
R: = - 6,72 MPa.

Fig. P2.55

2.58 Uma barra composta de duas
porções cilíndricas AB e BC é
engastada em ambas as extremidades. A
porção AB é de aço (E = 200 GPa; � =
11,7 x /ºC) e a porção BC é de
latão (E = 105 GPa; � = 20,9 x
/ºC). Sabendo-se que a barra está
inicialmente sem tensão, determinar: (a)
as tensões normais induzidas nas
porções AB e BC, por uma temperatura
de 50ºC; (b) a correspondente deflexão
no ponto B.
R: (a) = -202 MPa; = - 72,6
MPa; (b) = 0,106 mm.


Resistência dos Materiais I
LISTA DE EXERCÍCIOS V
Deformação e Deformação Térmica


Fig. P2.58

2.61 Uma barra de alumínio (E = 70
GPa; � = 23,6 x /ºC) e uma haste
de aço (E = 200 GPa; � = 11,7 x
/ºC) tem as dimensões mostradas, a
uma temperatura de 20ºC. A haste de
aço é aquecida até que a barra de
alumínio possa ser ajustada livremente
nela. A temperatura de toda a
montagem é então elevada para 150ºC.
Determinar a tensão final: (a) na barra;
(b) na haste.
R: (a) = -122,8 MPa; (b) =
108,5 MPa.

Fig. P2.61

2.62 Duas barras cilíndricas, AC de aço
(E = 200 GPa; � = 11,7 x /ºC) e
outra CE de latão (E = 105 GPa; � =
20,9 x /ºC), são ligadas em C. A
barra composta é engastada em A,
enquanto que existe uma folga de 0,12
mm entre a extremidade E e a parede
vertical. A temperatura da barra
composta é aumentada para 80ºC e
sabendo-se que nenhuma força é
aplicada nela. Determinar: (a) as tensões
normais nas porções AC e CE; (b) a
deformação na porção AC.
R: (a) = -101,3 MPa; = -180,2
MPa; (b) = 0,1288 mm.

Fig. P2.62

2.65 Cada um dos parafusos de aço AD
e CE (E = 200 GPa; � = 11,7 x /ºC)
tem um diâmetro de 8 mm e tem suas
extremidades superiores rosqueadas,
com rosca simples e de passo igual a 2
mm. Sabendo-se que as porcas em A e
C, depois de serem perfeitamente
ajustadas, são afrouxadas de meia volta.
A temperatura de ambas as barras é
então diminuída de 60ºC. Determinar a
tensão final: (a) na barra AD; (b) na
barra CE.
R: (a) = 43,8 MPa; (b) = 58,4
MPa.

Fig. P2.65
