Pavimentos de
Concreto-Cimento
Jorge Soares

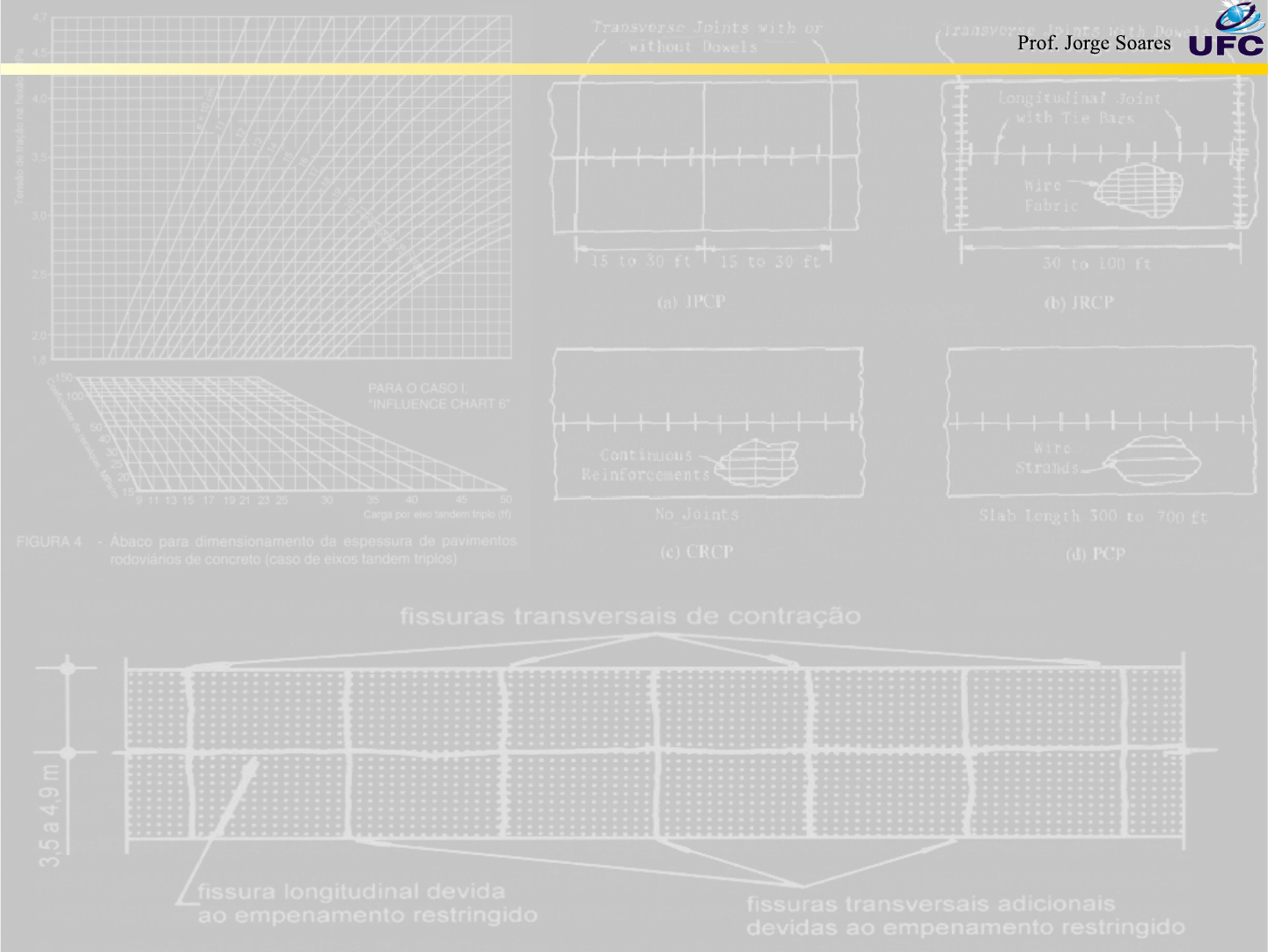

O pavimento rígido é constituído de placa de concreto de cimento portland
(camada desempenha o papel de revestimento e base ao mesmo tempo) e
subbase (camada empregada com o objetivo de melhorar a capacidade de
suporte do subleito).
Subbase é chamada de base, e não se menciona a subbase para o pavimento.
Por causa da alta rigidez do concreto, a placa distribui o carregamento para
uma grande área de solo. A maior parte da capacidade estrutural é provida
pela própria placa, ao contrário de pavimentos flexíveis onde a capacidade
estrutural é atingida através de camadas de subbase, base e revestimento.
Devido à importância da placa de concreto no pavimento rígido, a resistência
do concreto é o fator mais importante no projeto (principalmente a
resistência à tração).
Pequenas variações na subbase ou subleito têm pouca influência na
capacidade estrutural do pavimento. Bases e subbases podem ser flexíveis
(granulares: estabilização granulométrica ou macadame hidráulico) ou semi-
rígidas (estabilizada: com cimento, com cal, com betume) e servem para
controlar bombeamento (erosão do material granular da subbase através das
juntas), controlar expansão e contração do subleito, drenagem e acelerar a
construção.
PAVIMENTOS RÍGIDOS
1. INTRODUÇÃO
 Problemática:
•  Geometria Computação Gráfica
•  Contorno Relação Carga Solicitante/Carga admissível
•  Materiais Estudo das características físicas
 e químicas dos materiais
PAVIMENTOS DE CONCRETO-CIMENTO
2. CARACTERÍSTICAS DO CONCRETO
Nos pavimentos de concreto-cimento, a espessura necessária de placa está
diretamente ligada às tensões de tração na flexão produzidas pelas cargas
solicitantes e à relação entre aquelas e a resistência do concreto à tração na
flexão.
A medida da resistência à tração na flexão do concreto é feita pela
determinação do módulo de ruptura (MOR) de corpos prismáticos.
Recomenda-se o ensaio dos dois cutelos conforme esquematizado abaixo:
PAVIMENTOS DE CONCRETO-CIMENTO
2. CARACTERÍSTICAS DO CONCRETO
Uma peça de concreto submetida a ciclos reiterados de carregamento pode
vir a romper após um certo número de repetições de cargas, ainda que a
tensão máxima produzida por estas seja inferior à resistência do material ao
esforço.
Chamando de relação de tensões a razão entre a tensão de tração na flexão
produzida no pavimento pela passagem de uma carga qualquer e a resistência
característica à tração na flexão do concreto, haverá um número limite de
aplicações da carga considerada, acima do qual o concreto romperá por efeito
do fenômeno de fadiga.
PAVIMENTOS DE CONCRETO-CIMENTO
σsolicitante << σadmissível
Pesquisas sobre o assunto mostram que:
• O numero admissível de aplicações de cargas
que produzem relações de tensões iguais ou
inferiores a 0,50 é, praticamente, ilimitado.
• O concreto tem sua resistência à fadiga
aumentada quando ocorrem períodos de
descanso entre as passagens das cargas.
2. CARACTERÍSTICAS DO CONCRETO
Relação de
Tensões
N° admissível
de repetições
0,50 Ilimitado
0,51 400.000
0,52 240.000
0,53 180.000
0,54 130.000
0,55 100.000
0,56 75.000
0,57 57.000
0,58 32.000
0,60 24.000
0,61 18.000
0,62 14.000
0,63 11.000
0,64 8.000
PAVIMENTOS DE CONCRETO-CIMENTO
σsolicitante << σadmissível
PAVIMENTOS DE CONCRETO-CIMENTO
3. SUPORTE DA FUNDAÇÃO
Concepção de WESTERGAARD:
A pressão exercida em qualquer
ponto da fundação é diretamente
proporcional à deflexão da placa
naquele ponto.
 k = coeficiente de recalque, MPa/m;
 q = pressão transmitida à fundação, MPa;
 w = deslocamento vertical da área carregada, m.
PAVIMENTOS DE CONCRETO-CIMENTO
3. SUPORTE DA FUNDAÇÃO
Coeficiente de recalque: Correlação entre o índice de suporte Califórnia
(CBR) e o coeficiente de recalque do solo de subleito.
Índice de Suporte
Califórnia, CBR (%)
Coeficiente de
recalque, k(MPa/m)
2 16
3 24
4 30
5 34
6 38
7 41
8 44
9 47
10 49
11 51
PAVIMENTOS DE CONCRETO-CIMENTO
3. SUPORTE DA FUNDAÇÃO
Adoção de uma sub-base
Aumento do coeficiente de recalque (subleito/sub-base)
Economia na espessura da placa de concreto
Coeficiente de recalque do subleito
Tipo de material
Espessura da sub-base
Coeficiente de recalque do
sistema subleito-sub-base
PAVIMENTOS DE CONCRETO-CIMENTO
Valor de suporte do subleito
Coeficiente de recalque no topo do sistema
(MPa/m), para espessuras de sub-base de
solo-cimento iguais a
CBR
(%)
k
(MPa/m)
10 cm 15 cm 20 cm
2 16 50 66 89
3 24 69 91 122
4 30 81 108 145
5 34 90 119 160
6 38 98 130 174
7 41 103 138 185
8 44 109 146 195
9 47 115 153 205
10 49 119 158 212
11 51 122 163 218
12 53 126 168 225
PAVIMENTOS DE CONCRETO-CIMENTO
Valor de suporte do subleito
Coeficiente de recalque no topo do sistema
(MPa/m), para espessuras de sub-base de
concreto rolado iguais a
CBR
(%)
k
(MPa/m)
10 cm 12,5 cm 15 cm
2 16 65 77 98
3 24 87 101 126
4 30 101 118 145
5 34 111 128 158
6 38 120 138 169
7 41 127 145 177
8 44 133 152 186
9 47 140 159 194
10 49 144 164 199
11 51 148 168 204
12 53 152 173 209
PAVIMENTOS DE CONCRETO-CIMENTO
4. TRÁFEGO
Espessura das placas de concreto
Ábacos
Carga Coeficiente
de recalque
Tensão de
tração na flexão
PAVIMENTOS DE CONCRETO-CIMENTO
PAVIMENTOS DE CONCRETO-CIMENTO
4. TRÁFEGO
•  Fatores de segurança:
 a) auto-estradas, rodovias com mais de duas faixas por pista, ou em
qualquer projeto para tráfego ininterrupto ou de grande volume de caminhões
pesados: Fsc=1,2;
 b) rodovias e vias urbanas, submetidas à trafego moderado de
caminhões pesados: Fsc=1,1;
 c) estradas rurais, ruas residenciais e vias em geral, submetidas a
pequeno tráfego de caminhões: Fsc=1,0.
•  Período de projeto
 - ABCP recomenda 20 anos no mínimo.
PAVIMENTOS DE CONCRETO-CIMENTO
4. TRÁFEGO
•  Projeção do Tráfego (método simplificado):
 Conhecendo-se:
•  o volume inicial diário no 1° ano do período de projeto (V1);
•  a taxa de crescimento do tráfego (t), %;
•  o período de projeto (P), anos;
•  a distribuição estatística dos diversos tipos de veículos
solicitantes (Pi), %;
é possível calcular:
•  o tráfego médio diário final (Vp):
PAVIMENTOS DE CONCRETO-CIMENTO
4. TRÁFEGO
•  o tráfego médio durante o período de projeto (Vm):
•  o número total de veículos durante o período de projeto (Vt):
•  o número de solicitações de eixo, por classe de veículo (N):
•  a freqüência das cargas por eixo, por classe de veículo (Nji):
PAVIMENTOS DE CONCRETO-CIMENTO
5. PROJETO A
 - Cálculo pelo processo do Consumo de Resistência à Fadiga
 (aplicável quando se tem disponível levantamento estatístico
completo de tráfego, inclusive as cargas por eixo)
EXEMPLO:
Dimensionar um pavimento de concreto destinado a uma rodovia de pista
simples, com 2 faixas de tráfego, para um tráfego inicial médio diário,
em um sentido, igual a 1972 veículos comerciais; taxa aritmética de
crescimento do tráfego será de 5% ao ano, durante o período de projeto
de 20 anos.
A região é chuvosa e tem solos de subleito predominantemente argilosos
e moderadamente expansivos, com índice de suporte califórnia
característico igual a 6%.
Espessura escolhida da placa, a priori: 19cm
PAVIMENTOS DE CONCRETO-CIMENTO
Carga por eixo (tf) Freqüência no período de
projeto(eixos)
Eixos Simples
13 128.051
12 496.279
11 538.963
10 779.138
9 1.954.534
8 3.329.969
7 1.824.409
6 27.353.271
Eixos tandem duplos
22 141.430
21 184.114
20 282.860
19 1.259.492
17 933.947
PAVIMENTOS DE CONCRETO-CIMENTO
5. PROJETO A
Considerando a construção de uma sub-base de solo-cimento com 10 cm
de espessura, temos:
CBR = 6% k = 38 MPa/m (tabela)
Valor de coeficientede recalque no topo da sub-base:
e = 10 cm Ksc10 = 98 MPa/m (tabela)
Concreto: fctM,k = 4,5 MPa
Fator de segurança: Fsc = 1,2 (tráfego de caminhões pesados)
PAVIMENTOS DE CONCRETO-CIMENTO
(1) (2) (3) (4) (5) (6) (7)
Carga
por eixo
(tf)
Carga
por eixo ×
FSC (tf)
Tensão
na placa
(MPa)
Relação
de tensões
No
de repetições
admissíveis
No
de repetições
 previstas
Consumo de
resistência
à fadiga (%)
EIXOS SIMPLES
13 15,6 2,38 0,53 240.000 128.051 53,4
12 14,4 2,15 <0,50 ilimitado 496.279 0
SUBTOTAL 53,4
EIXOS TANDEM DUPLOS
22 26,4 2,30 0,51 400.000 141.430 35,4
21 25,2 2,23 < 0,50 ilimitado 184.114 0
SUBTOTAL 35,4
PAVIMENTOS DE CONCRETO-CIMENTO
6. PROJETO B
 - Cálculo pelo processo da Carga Máxima
 (aplicável quando não se dispõe de levantamento estatístico
completo de tráfego)
EXEMPLO:
O pavimento a dimensionar destina-se ao acesso rodoviário de um pólo
industrial em construção, do qual não é possível determinar o volume de
tráfego. Pesagens de controle de entrada e saída de caminhões
efetuadas nas indústrias já instaladas indicam as cargas máximas na
tabela a seguir. Adota-se o índice de suporte califórnia (CBR) igual a 10%
para o solo de subleito.
Tipo de eixo Carga máxima (tf)
Eixo Simples 11
Eixo tandem duplo 19
Eixo tandem triplo 30
PAVIMENTOS DE CONCRETO-CIMENTO
6. PROJETO B
Considerando a construção de uma sub-base de concreto rolado com 10
cm de espessura, temos:
CBR = 10% k = 49 MPa/m (tabela)
Valor de coeficiente de recalque no topo da sub-base:
e = 10 cm KCR10 = 144 MPa/m (tabela)
Concreto: fctM,k = 4,5 MPa
Fator de segurança de tensão:
FST = 2, valor no qual a relação de tensões resultará em 0,50 (número de
solicitações de carga ilimitado)
Fator de segurança de carga: Fsc = 1,2 (tráfego de caminhões pesados)
PAVIMENTOS DE CONCRETO-CIMENTO
6. PROJETO B
 Entrando com esses valores no ábaco mostrado
anteriormente, obtemos o seguinte dimensionamento:
Tipo e
espessura de
sub-base
Tipo de eixo
Espessura necessária de concreto
(cm)
Por tipo de eixo Final
Concreto rolado
10 cm
Simples 17
17 Tandem duplo 17
Tandem triplo 16
