Questão 1/10 - Eletrônica Analógica

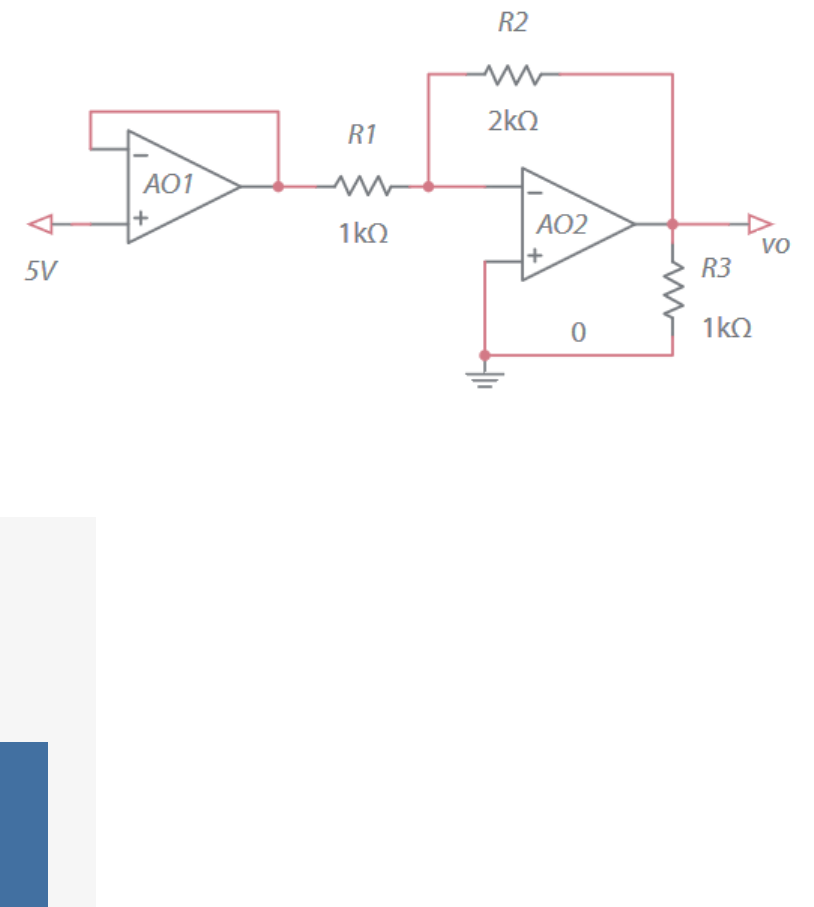

O amplificador 1 (AO1) serve como buffer separador entre etapas.

Nestas condições qual seria o valor da tensão de saída vo?
Nota: 10.0

A vo=-8,79V

B vo=-9,45V

C vo=-8V

D vo=-10V
Você assinalou essa alternativa (D)
Você acertou!



E vo=-7,33V

Questão 2/10 - Eletrônica Analógica
Considerando o amplificador operacional ideal,


Qual seria a tensão vi2 que anularia a tensão de saída vo?
Nota: 10.0

A vi2=1,48V

B vi2=1,11V
Você assinalou essa alternativa (B)
Você acertou!



C vi2=2,33V

D vi2=-1,45V

E vi2=-1,15V

Questão 3/10 - Eletrônica Analógica
A série e a transformada de Fourier permitem estudar sinais e funções no domínio da
frequência.
Assinale a resposta correta.
Nota: 10.0

A O espectro do sinal é representado como um diagrama de fluxo.

B Qualquer sinal pode ser representado pela soma de n componentes senoidais.
Você assinalou essa alternativa (B)
Você acertou!
Qualquer sinal pode ser representado pela soma de n componentes senoidais de amplitudes e frequências diferentes que representam o espectro do sinal.

C A onda quadrada é formada pela soma de componentes quadradas com amplitudes e frequências diferentes.

D A onda senoidal é formada pela soma de componentes senoidais com amplitudes e frequências diferentes.

E O espectro de fase do sinal é zero.

Questão 4/10 - Eletrônica Analógica
Filtros são dispositivos seletivos em frequência, eles podem ser analógicos ou digitais.
Assinale a alternativa correta.
Nota: 10.0

A A banda passante do filtro é determinada pelos zeros do sistema.

B Um filtro passa baixas permite a passagem das altas frequências do sinal.

C A banda passante do sistema tem amplitude menor que a faixa de rejeição.

D O filtro corta faixa deixa passar frequências intermediárias.

E Na frequência de corte, a amplitude da banda passante diminui em 3dB.
Você assinalou essa alternativa (E)
Você acertou!
Diminuição de 3dB em escala logarítmica equivale a uma queda de amplitude de 30% em escala linear. Portanto na frequência de 3dB a amplitude da banda passante caiu a 70% (escala linear) da
amplitude na banda passante.

Questão 5/10 - Eletrônica Analógica
O circuito abaixo é constituído por um MOSFET de modo depleção que está submetido a uma
tensão VGS = 1V


Determine a tensão dreno-fonte para tal configuração.
Nota: 10.0

A 30V

B 26,26V

C 21,36
Você assinalou essa alternativa (C)
Você acertou!


D 25,22V

E 19,84V

Questão 6/10 - Eletrônica Analógica
No circuito a seguir,

Qual seria o valor da resistência R para que vo seja -15V?
Nota: 10.0

A R=35k

B R=41k
Você assinalou essa alternativa (B)
Você acertou!



C R=45k

D R=32k

E R=120k

Questão 7/10 - Eletrônica Analógica
Em um projeto de uma fonte de alimentação, representada em parte pelo circuito abaixo,
utilizou-se um MOSFET do tipo intensificação, onde um dos parâmetros requeridos foi VDS =
15V.

Qual o valor de VGS para que tal exigência seja cumprida?
Nota: 10.0

A 7,92V

B 4,99V

C 4,46V
Você assinalou essa alternativa (C)
Você acertou!




D 5,35V

E 5V

Questão 8/10 - Eletrônica Analógica
O circuito somador da figura tem uma tensão de saída vo = -6V.

Qual é o valor da resistência R para que esta condição seja cumprida?
Nota: 10.0

A R=1k
Você assinalou essa alternativa (A)
Você acertou!



B R=1,5k

C R=2,1k

D R=3k

E R=3,3k

Questão 9/10 - Eletrônica Analógica
Na associação de amplificadores a seguir,

Considerando as condições especificadas, calcular o valor de Vx.
Nota: 10.0

A Vx=7,33V

B Vx=8,97V

C Vx=5,45V

D Vx=6,73V

E Vx=6,82V
Você assinalou essa alternativa (E)
Você acertou!



Questão 10/10 - Eletrônica Analógica
No circuito a seguir,

Qual seria o valor da tensão V para que vo seja -20V?
Nota: 10.0

A V=5V

B V=6V

C V=7V
Você assinalou essa alternativa (C)
Você acertou!




D V=8V

E V=9V
Questão 1/10 - Eletrônica Analógica
Para o circuito a seguir:

Determine qual o valor da tensão VDS quando VGS = 0V e VGS = 5V
Nota: 0.0Você não pontuou essa questão

A VDS = 0V, VDS = 8V

B VDS = 10V, VDS = 8V


C VDS = 5,4V, VDS = 8V

D VDS = 10V, VDS = 3V

E VDS = 8,5V, VDS = 0V

Questão 2/10 - Eletrônica Analógica
O circuito abaixo é constituído por um MOSFET de modo depleção que está submetido a uma
tensão VGS = 1V


Determine a tensão dreno-fonte para tal configuração.
Nota: 0.0Você não pontuou essa questão

A 30V

B 26,26V

C 21,36


D 25,22V

E 19,84V

Questão 3/10 - Eletrônica Analógica
Em instrumentos musicais como a guitarra por exemplo, as vibrações mecânicas das cordas
produzidas pelos dedos do músico enquanto toca são captadas por sensores específicos
chamados captadores. Captadores são sensores indutivos constituídos por espiras enroladas
num núcleo magnético com o polo norte orientado para a corda metálica, induzindo um campo
magnético nela. Quando a corda se movimenta, gera um campo magnético variável nas
espiras. Esta variação do campo magnético gera uma corrente variável (e tensão equivalente)
proporcional à movimentação da corda. Este sinal elétrico corresponde ao som da guitarra e
tem que passar por um amplificador para poder ser ouvido.
O circuito da figura representa a etapa de entrada do sistema de amplificação. O sinal entregue
pelo captador tem uma amplitude máxima de 200 [mV]. Esta etapa deve elevar esta tensão a 5
[V] para poder ser lido pelo módulo digital.

Qual deve ser o valor do resistor R1 para que para uma tensão de entrada vi=200 [mV] , a saída
seja vo=5 [V]?
Nota: 0.0Você não pontuou essa questão

A



B


C


D


E


Questão 4/10 - Eletrônica Analógica
O resistor R é colocado para ajustar a tensão de saída do circuito.

Qual seria o valor do mesmo para que a tensão de saída seja igual a -5V?
Nota: 0.0Você não pontuou essa questão

A R=1k



B R=1k5

C R=2k2

D R=1k2

E R=4k7

Questão 5/10 - Eletrônica Analógica
Os dois amplificadores estão ligados a uma carga de 10kOhm como mostrado na figura.

Qual deve ser o valor da fonte V3 para que circule uma corrente de 5mA na carga?
Nota: 0.0Você não pontuou essa questão

A V3=5V

B V3=10V

C V3=15V

D V3=12V




Questão 6/10 - Eletrônica Analógica
A série e a transformada de Fourier permitem estudar sinais e funções no domínio da
frequência.
Assinale a resposta correta.
Nota: 0.0Você não pontuou essa questão

A O espectro do sinal é representado como um diagrama de fluxo.

B Qualquer sinal pode ser representado pela soma de n componentes senoidais.
Qualquer sinal pode ser representado pela soma de n componentes senoidais de amplitudes e frequências diferentes que representam o espectro do sinal.

C A onda quadrada é formada pela soma de componentes quadradas com amplitudes e frequências diferentes.

D A onda senoidal é formada pela soma de componentes senoidais com amplitudes e frequências diferentes.

E O espectro de fase do sinal é zero.

Questão 7/10 - Eletrônica Analógica
Considerando o amplificador operacional ideal,


Qual seria a tensão vi2 que anularia a tensão de saída vo?
Nota: 0.0Você não pontuou essa questão

A vi2=1,48V

B vi2=1,11V



C vi2=2,33V

D vi2=-1,45V

E vi2=-1,15V

Questão 8/10 - Eletrônica Analógica
No circuito a seguir,

Qual seria o valor da tensão V para que vo seja -20V?
Nota: 0.0Você não pontuou essa questão

A V=5V

B V=6V

C V=7V




D V=8V

E V=9V

Questão 9/10 - Eletrônica Analógica
Na associação de amplificadores a seguir,

Considerando as condições especificadas,calcular o valor de Vx.
Nota: 0.0Você não pontuou essa questão

A Vx=7,33V

B Vx=8,97V

C Vx=5,45V

D Vx=6,73V

E Vx=6,82V



Questão 10/10 - Eletrônica Analógica
No circuito a seguir,

Qual seria o valor da resistência R para que vo seja -15V?
Nota: 0.0Você não pontuou essa questão

A R=35k

B R=41k



C R=45k

D R=32k

E R=120k
Questão 1/10 - Eletrônica Analógica
A série e a transformada de Fourier permitem estudar sinais e funções no domínio da
frequência.
Assinale a resposta correta.
Nota: 0.0Você não pontuou essa questão

A O espectro do sinal é representado como um diagrama de fluxo.

B Qualquer sinal pode ser representado pela soma de n componentes senoidais.
Qualquer sinal pode ser representado pela soma de n componentes senoidais de amplitudes e frequências diferentes que representam o espectro do sinal.

C A onda quadrada é formada pela soma de componentes quadradas com amplitudes e frequências diferentes.

D A onda senoidal é formada pela soma de componentes senoidais com amplitudes e frequências diferentes.

E O espectro de fase do sinal é zero.

Questão 2/10 - Eletrônica Analógica
No circuito a seguir:

Calcular a tensão de saída vo.
Nota: 0.0Você não pontuou essa questão

A vo=-40V

B vo=35V


C vo=-38V

D vo=33V

E vo=-56V

Questão 3/10 - Eletrônica Analógica
Em instrumentos musicais como a guitarra por exemplo, as vibrações mecânicas das cordas
produzidas pelos dedos do músico enquanto toca são captadas por sensores específicos
chamados captadores. Captadores são sensores indutivos constituídos por espiras enroladas
num núcleo magnético com o polo norte orientado para a corda metálica, induzindo um campo
magnético nela. Quando a corda se movimenta, gera um campo magnético variável nas
espiras. Esta variação do campo magnético gera uma corrente variável (e tensão equivalente)
proporcional à movimentação da corda. Este sinal elétrico corresponde ao som da guitarra e
tem que passar por um amplificador para poder ser ouvido.
O circuito da figura representa a etapa de entrada do sistema de amplificação. O sinal entregue
pelo captador tem uma amplitude máxima de 200 [mV]. Esta etapa deve elevar esta tensão a 5
[V] para poder ser lido pelo módulo digital.

Qual deve ser o valor do resistor R1 para que para uma tensão de entrada vi=200 [mV] , a saída
seja vo=5 [V]?
Nota: 0.0Você não pontuou essa questão

A



B


C


D


E


Questão 4/10 - Eletrônica Analógica
O amplificador 1 (AO1) serve como buffer separador entre etapas.

Nestas condições qual seria o valor da tensão de saída vo?
Nota: 0.0Você não pontuou essa questão

A vo=-8,79V

B vo=-9,45V

C vo=-8V

D vo=-10V



E vo=-7,33V

Questão 5/10 - Eletrônica Analógica
Considerando o amplificador operacional ideal,


Qual seria a tensão vi2 que anularia a tensão de saída vo?
Nota: 0.0Você não pontuou essa questão

A vi2=1,48V

B vi2=1,11V



C vi2=2,33V

D vi2=-1,45V

E vi2=-1,15V

Questão 6/10 - Eletrônica Analógica
Para as seguintes afirmações
assinale a alternativa correta:
Nota: 0.0Você não pontuou essa questão

A A realimentação negativa aumenta o ganho do sistema estabilizando e melhorando o mesmo.

B A realimentação positiva leva o sistema a trabalhar em uma região instável.
A realimentação positiva coloca polos no lado direito do plano complexo s levando o sistema a trabalhar numa região instável.

C O ganho realimentado A de um sistema é independente da frequência.

D A realimentação negativa diminui a banda passante.

E O ganho realimentado A de um sistema aumenta com a realimentação negativa.

Questão 7/10 - Eletrônica Analógica
Os dois amplificadores estão ligados a uma carga de 10kOhm como mostrado na figura.

Qual deve ser o valor da fonte V3 para que circule uma corrente de 5mA na carga?
Nota: 0.0Você não pontuou essa questão

A V3=5V

B V3=10V

C V3=15V

D V3=12V




Questão 8/10 - Eletrônica Analógica
Na associação de amplificadores a seguir,

Considerando as condições especificadas, calcular o valor de Vx.
Nota: 0.0Você não pontuou essa questão

A Vx=7,33V

B Vx=8,97V

C Vx=5,45V

D Vx=6,73V

E Vx=6,82V



Questão 9/10 - Eletrônica Analógica
O resistor R é colocado para ajustar a tensão de saída do circuito.

Qual seria o valor do mesmo para que a tensão de saída seja igual a -5V?
Nota: 0.0Você não pontuou essa questão

A R=1k



B R=1k5

C R=2k2

D R=1k2

E R=4k7

Questão 10/10 - Eletrônica Analógica
Para o circuito a seguir:

Determine qual o valor da tensão VDS quando VGS = 0V e VGS = 5V
Nota: 0.0Você não pontuou essa questão

A VDS = 0V, VDS = 8V

B VDS = 10V, VDS = 8V


C VDS = 5,4V, VDS = 8V

D VDS = 10V, VDS = 3V

E VDS = 8,5V, VDS = 0V
