DIL01139 - Laboratório 7

Prévia do material em texto

1
DIL01139 - LABORATÓRIO DE CIRCUITOS ELÉTRICOS I - Atividade 7
Departamento Interdisciplinar
Data: / / Turma: Professor(es): Ronaldo Waschburger
Nº Matrícula: Nota:
Nome:
1. Objetivo: Comprovar de forma experimental o Teorema da Superposição.
2. Materiais e Instrumentos: 1 Kit Phywe (conexões, pilhas, potenciômetro de 250Ω, resistores de 50Ω, 100Ω
e 10kΩ), 2 multímetros, 2 fontes CC ajustável e cabos para conexões.
3. Procedimentos:
3.1.Montar o circuito da Figura 1.
Valores: E1 = 5V, E2 = 3V, E3 = 4V, R1 = 50Ω, R2 = 100Ω, R3 = 10kΩ, R4 = 250Ω.

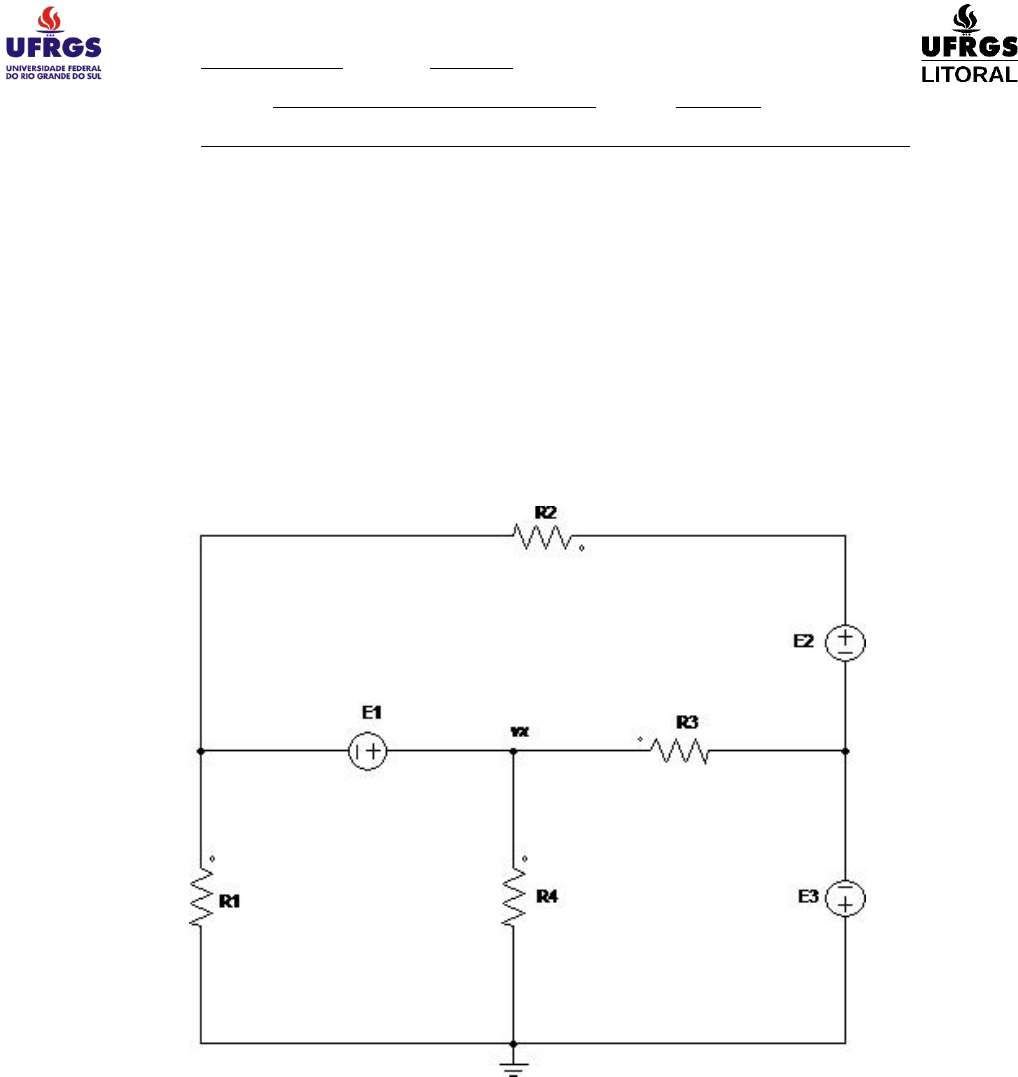

Figura 1 - Circuito para análise via Teorema da Superposição.
2
3.2. Substituir as fontes E2 e E3 por curtos-circuitos emedir a tensão vx’ =______V.
3.3. Substituir as fontes E1 e E3 por curtos-circuitos emedir a tensão vx’’ =______V.
3.4. Substituir as fontes E1 e E2 por curtos-circuitos emedir a tensão vx’’’ =______V.
3.5. Somar algebricamente (considerando o sinal) os valores obtidos nos itens 3.2, 3.3 e 3.4,
vxsoma = vx’ + vx’’ + vx’’’
vxsoma =______V.
3.6. Medir a tensão vx com todas as fontes conectadas,
vxtodas as fontes =______V.
3.7. Comparar os valores de vxsoma e vxtodas as fontes, e verificar a semelhança entre ambos.
4. Procedimento analítico:
4.1. Substituir as fontes E2 e E3 por curtos-circuitos e calcular a tensão vx’ =______V.
4.2. Substituir as fontes E1 e E3 por curtos-circuitos e calcular a tensão vx’’ =______V.
4.3. Substituir as fontes E1 e E2 por curtos-circuitos e calcular a tensão vx’’’ =______V.
4.4. Somar algebricamente os valores obtidos nos itens 4.1, 4.2 e 4.3,
vxsoma = vx’ + vx’’ + vx’’’
vxsoma =______V.
4.5. Calcular a tensão vx com todas as fontes conectadas,
vxtodas as fontes =______V.
4.6. Comparar os valores de vxsoma e vxtodas as fontes, e verificar a semelhança entre ambos.
