Eletrônica Digital
Data: 19/07/2024
Aluno (a): Douglas Morramede Brancalião da cruz
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

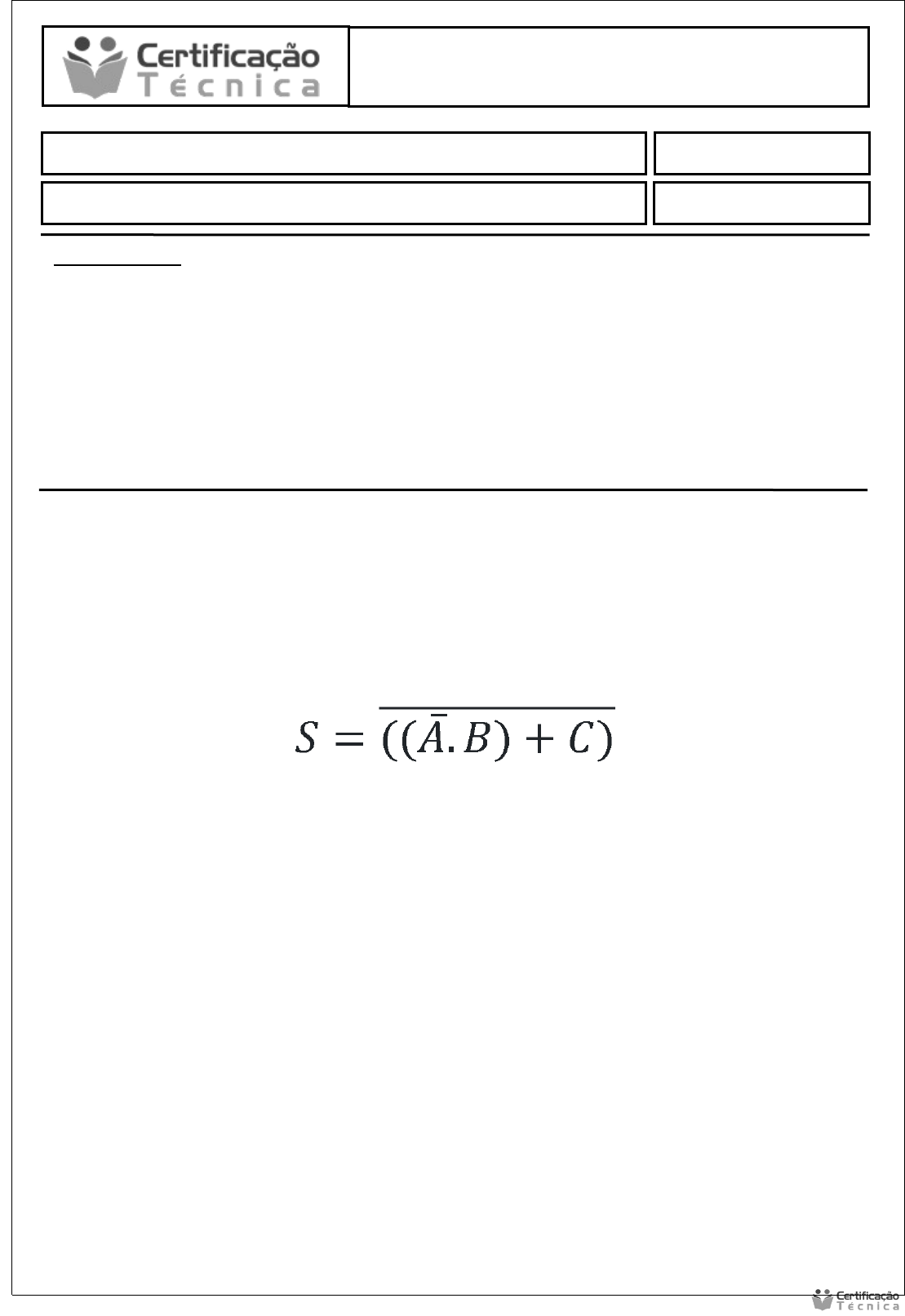

Segundo o teorema de De Morgan, sendo os circuitos lógicos duais, para cada operação existe o seu complemento. Assim, o mesmo resultado pode ser obtido para uma expressão complementar invertendo-se todas as funções lógicas. Dessa forma, o complemento do produto é igual à soma dos complementos, e também o complemento das somas deve ser igual ao complemento dos produtos. Suponha que, durante uma aula, ao simplificar uma equação, você encontrou a seguinte expressão:
Mostre: de que forma é possível o circuito acima caso você não disponha de portas lógicas OU? Apresente uma equação booleana como resposta.​​​​​​ (Lembre que as portas ‘OU’ são representadas pelo sinal de ‘+’ nas equações booleanas.)
Resposta:
S = -(A.B+C)
S = -(A.B).-C
S = (-A+-B).-C
-S = -((-A+-B)+c)
-S = -(-A+-B)+c)
S = (-A+-B)+C
Por se tratar do complemento de um conjunto de operações, o teorema de De Morgan permite que as funções sejam substituídas por suas complementares, o que elimina a porta lógica OU.
Isso pode ser feito da seguinte forma:
