UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
CENTRO DE TECNOLOGIA – DEPARTAMENTO DE ENGENHARIA CIVIL
DISCIPLINA: Análise Estrutural I (CIV0412) – TURMA: 01 (24T34)
PERÍODO: 2022.2 – PROVA: 1ª UNIDADE – DATA: ___/___/___
ALUNO (a): _____________________________________NOTA: _______

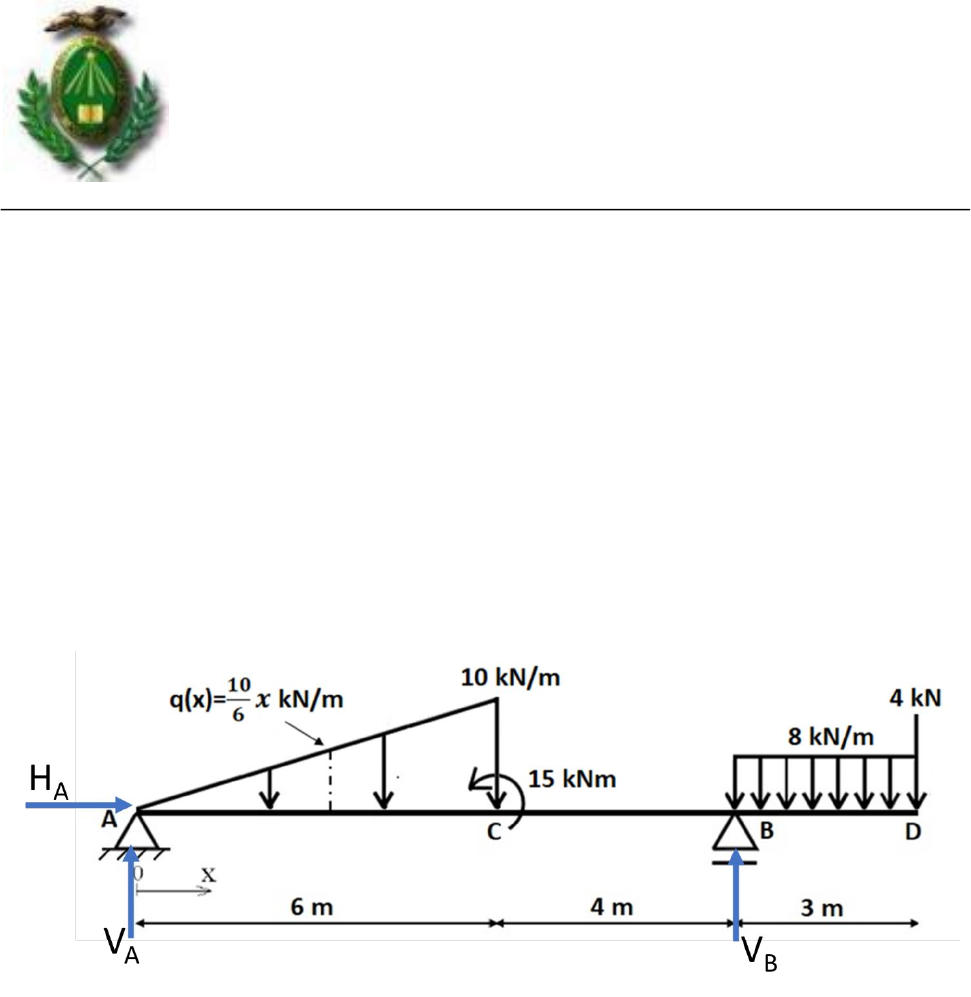

QUESTÃO 1 (6,0 pontos): Para a viga isostática apresentada na figura abaixo, pede-se:
a) Determinar as reações nos apoios (0,6 ponto).
b) Os sentidos vetoriais VA, HA e VB estão corretos (0,6 ponto)?
c) Determinar os esforços internos em cada uma das seções-chave (2,0 pontos).
d) Determinar a posição (em relação ao ponto A) da seção com esforço cortante nulo
(0,4 ponto).
e) Determinar o valor do momento fletor na seção identificada no item d (0,4 ponto).
f) Traçar os diagramas de esforços internos (DEC e DMF). Obs.: Identificar os trechos
correspondentes às curvas de 2º e 3º graus (2,0 pontos).



airto
Nota
N=9,5
NÃO COLOCOU O NOME=-0,1

NF=9,4
airto
Nota
1,9
FOLHA RESPOSTA QUESTÃO 01

a) REAÇÕES DE APOIO (kN)
VETOR ESFORÇO REATIVO (kN)
VA 14,7
HA 00,0
VB 43,3
3 x 0,2 = 0,6 pontos. Adote uma casa decimal.


b) MARQUE COM UM X. Os sentidos vetoriais estão corretos?
VETOR SIM ou NÃO
VA ( X ) SIM ( ) NÃO
HA ( X ) SIM ( ) NÃO
VB ( X ) SIM ( ) NÃO
3 x 0,2 = 0,6 pontos.


c) DETERMINAÇÃO DOS ESFORÇOS NAS SEÇÕES CHAVES COM SEUS
RESPECTIVOS SINAIS, CONFORME CONVENÇÕES NACIONAIS E
APRESENTADAS NAS AULAS
(M em kN.m; Q em kN)
A

MA, ESQUERDA 00,0
MA, DIREITA 00,0
QA, ESQUERDA 00,0
QA, DIREITA 14,7
B

MB, ESQUERDA -48,0
MB, DIREITA -48,0
QB, ESQUERDA -15,3
QB, DIREITA 28,0
C

MC, ESQUERDA 28,2
MC, DIREITA 13,2
QC, ESQUERDA -15,3
QC, DIREITA -15,3
D

MD, ESQUERDA 00,0
MD, DIREITA 00,0
QD, ESQUERDA 4,0
QD, DIREITA 00,0
16 x 0,125= 2,0 pontos. Adote uma casa decimal.


airto
Nota
0,6
airto
Nota
0,6
airto
Nota
2,0
d) POSIÇÃO DA SEÇÃO, EM RELAÇÃO AO PONTO A, COM ESFORÇO
CORTANTE NULO (m)
Coordenada (X) 4,20
1 x 0,4 = 0,4 pontos. Adote duas casas decimais.

e) VALOR DO MOMENTO FLETOR NA SEÇÃO IDENTIFICADA NO ITEM “(d” EM
(kN.m)
M(X) NN,NNN
1 x 0,4 = 0,4 pontos. Adote três casas decimais.


airto
Nota
0,4
airto
Nota
0,0
QUESTÃO 2 (4,0 pontos): A viga biapoiada com balanço possui carregamento tal que seu
diagrama de momentos fletores é o indicado na figura abaixo. A partir destas informações,
pede-se para determinar o tipo, valor e sentido das cargas (ativas e reativas) atuantes.
Obs.1: todas as parábolas são funções de 2º grau. Obs.2: existe concordância entre a
parábola do 2º grau e a reta em C.
Pede-se:
a) Determinar as reações nos apoios (0,3 ponto).
b) Determine na seção, o tipo de carga possível e o valor com sentido vetorial. Havendo
carga distribuída desta seção até a próxima, esta será definida pelo tramo.
Por exemplo: seção A, tramo 𝐴𝐵̅̅ ̅̅ (2,7 pontos).




























FOLHA RESPOSTA QUESTÃO 02

a) REAÇÕES DE APOIO (kN)
VETOR ESFORÇO REATIVO (kN)
VA 25,0
VD 20,0
HÁ 00,0

3 x 0,333 = 1,0 ponto. Adote uma casa decimal.



b) DETERMINAÇÃO DOS ESFORÇOS NAS SEÇÕES CHAVES COM SEUS
RESPECTIVOS SINAIS, CONFORME CONVENÇÕES NACIONAIS E
APRESENTADAS NAS AULAS
(q em kN/m; M em kN.m; V em kN)
SEÇÃO MARQUE COM UM X O TIPO
ESCOLHIDO DE CARGA POSSÍVEL
PARA A SEÇÃO INDICADA E A PARTIR
DELA SE HOUVER DISTRIBUÍDA
VALOR COM SINAL
DO SENTIDO
VETORIAL
A

CONCENTRADA ↑+ (x) 25,0
DISTRIBUÍDA 𝐴𝐵̅̅ ̅̅ ↑↑↑↑↑+ (x) -5,0
MOMENTO CONCENTRADA + (x) -10,0
B

CONCENTRADA ↑+ (x) -15,0
DISTRIBUÍDA 𝐵𝐶̅̅ ̅̅ ↑↑↑↑↑+ (x) -5,0
MOMENTO CONCENTRADA + ( ) 00,0
C

CONCENTRADA ↑+ ( ) 00,0
DISTRIBUÍDA 𝐶𝐷̅̅ ̅̅ ↑↑↑↑↑+ ( ) 00,0
MOMENTO CONCENTRADA + ( ) 00,0
D

CONCENTRADA ↑+ (x) 20,0
DISTRIBUÍDA 𝐷𝐸̅̅ ̅̅ ↑↑↑↑↑+ ( ) 00,0
MOMENTO CONCENTRADA + ( ) 00,0
E

CONCENTRADA ↑+ (x) -10,0
DISTRIBUÍDA 𝐸𝐸̅̅ ̅̅ ↑↑↑↑↑+ ( ) 00,0
MOMENTO CONCENTRADA + ( ) 00,0
15 x 0,2 = 3,0 pontos. Adote uma casa decimal.

airto
Nota
1,0
airto
Nota
3,0

ADOTAR AS SEGUINTES CONVENÇÕES DE SINAIS




































REQUISITOS A SEREM CUMPRIDOS PARA A REALIZAÇÃO DA PROVA.

Requisitos:
1- Valores dos quesitos estão indicados nas questões.
2- As folhas respostas das questões 01 e 02 deverão ser preenchidas (o preenchimento é
obrigatório) com os valores em cor padrão VERMELHO conforme espaço indicado para
digitação (EXEMPLO dos espaços para digitação: N,NNN). Qualquer outro tipo de cor, a
questão será anulada. As letras NNN depois da vírgula indicam o número de casas decimais
que deve ser adotado. Para valores antes da vírgula, independe de N.
3- As unidades empregadas estão indicadas nas questões.
4- Os quesitos das questões só terão validade se devidamente comprovados por memória de
cálculo. Portanto, deve-se apresentar as formulações com as respectivas expressões numéricas
de cálculo e os resultados com todos os passos comprovados.
5- A parte escrita da prova, como sugestão, deverá ser feita com caneta azul.
6- O tempo de execução da prova será de 4 (quatro) horas e 10 (dez) minutos. Provas entregues
fora do horário não serão corrigidas.
7- A prova será disponibilizada às 07:50 horas com tempo final para recebimento às 12:00 horas.
8- A prova deve ser enviada para o e-mail institucional airton.cunha@ufrn.br. Não enviar via
SIGAA.
9- Para as questões, o aluno deverá enviar a prova em arquivo PDF único, constituído das folhas
referentes às questões solicitadas da prova, folha resposta das questões devidamente digitadas,
respostas teóricas e memória de cálculo, nessa ordem. Para unificar os artigos sugiro adotar o
programa disponível no link:
 https://www.ilovepdf.com/pt/juntar_pdf
10- As questões teóricas e memória de cálculo devem ser manuscritas e própria do aluno.
11- O nome completo do aluno deve ser identificado na primeira folha.
12- O formato da prova não pode ser modificado em hipótese alguma.
13- O não cumprimento dos requisitos acima acarreta perda da questão.
14- Adotem o nome do arquivo da seguinte forma: 1ºNOME_ÚLTIMONOME_1ª_AVAL.
EXEMPLO: NOME COMPLETO: JOSÉ AIRTON CUNHA COSTA.
 NOME DO ARQUIVO: JOSE_COSTA_1ª_AVAL

1ª avaliação: 01/10/2022. Das 07:50h às 12:00 h.
Disponibilidade da prova às 07:50h.
