Ciencia dos polimeros (77)

Prévia do material em texto

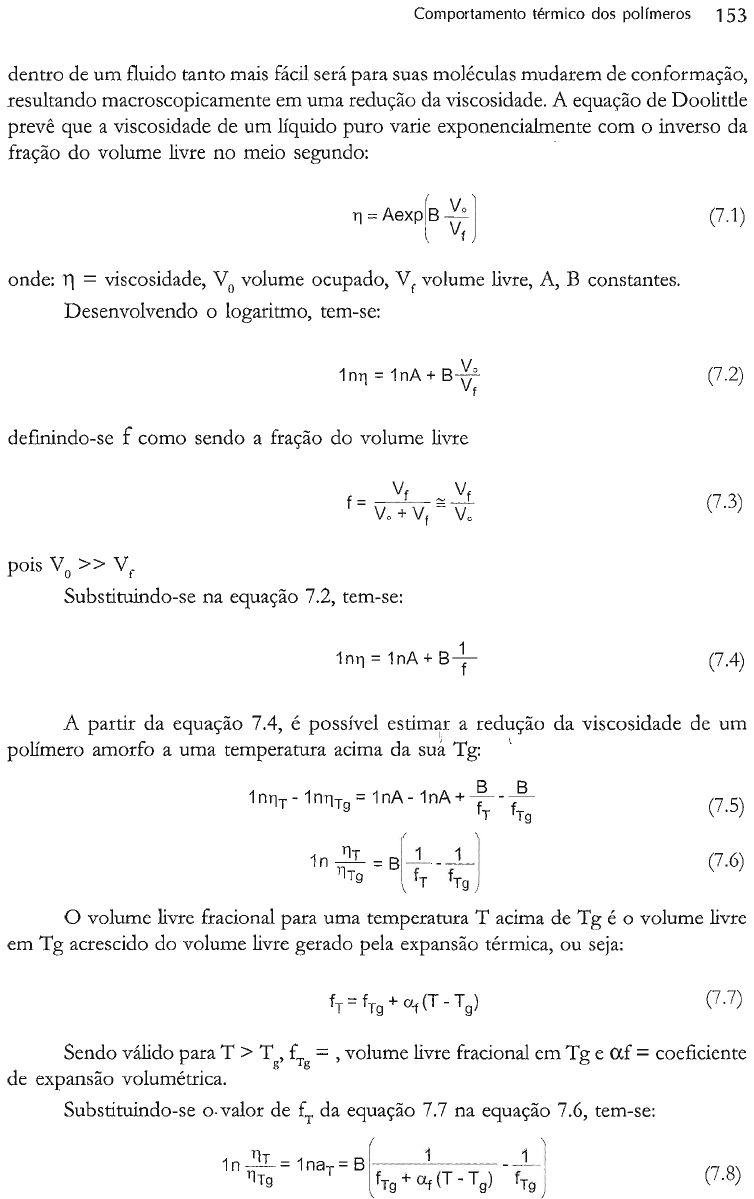

Comportamento térmico dos polimeros 153
dentro de um fluido tanto mais fácil será para suas moléculas mudarem de conformação,
resultando macroscopicamente em uma redução da viscosidade. A equação de Doolittle
prevê que a viscosidade de um líquido puro varie exponencialrnente com o inverso da
fração do volume livre no meio segundo:
onde: r\ = viscosidade, V, volume ocupado, V, volume livre, A, B constantes.
Desenvolvendo o Iogaritmo, tem-se:
definindo-se f como sendo a fração do volume lime
pois V, >> V,
Substituindo-se na equação 7.2, tem-se:
A partir da equação 7.4, é possível estimar a redução da viscosidade de um
poiímero amorfo a uma temperatura acima da sua Tg:
'
O volume livre fracionai para uma temperatura T acima de Tg é o volume livre
em Tg acrescido do volume livre gerado pela expansão térmica, ou seja:
Sendo válido para T > Tg, fTg = , volume livre fracional em Tg e af = coeficiente
de expansão volumétrica.
Substituindo-se o.valor de fT da equação 7.7 na equação 7.6, tem-se:
154 Ciência dos Polímeros
Desenvolvendo-se a diferença e alterando-se a base do log para 10 tem-se:
B ( T - T ) \
Ioga-, = -- 1 i
2,303fTg ' fTg j -a7 + (T - -rg) i
i i
Sendo a, = fator de deslocamento com relação à temperatura, B - 1, T em Icelvin
Williams, Landel e Ferry, em 1955, parametrizaram esta equação e propuseram a
hoje conhecida Equação de \'lrLF:
Sendo:
Assumindo-se que B = 1, pode-se estimar que um poiímero amorfo tenha em
Tg a fração de volume Livre de fTg = 0,025 ou seja, f = 2,5% e o coeficiente de
expansão volumétrico.
EXERCI'C~O RESOVidO: Um polímero com T = 0°C tem uma viscosidade
a 40°C de 2,5.106Pa.s. Calcular a redução de sua viscosidade quando a temperatura é
aumentada em 10°C.
Partindo-se da Equação de WLF (7.10), tem-se:
VT Ioga, = log -- = logqT - IogqTg = - 17,44 -
(T - Tg)
'hg 51,6 + (T - T,)
Pode-se calcular a viscosidade do poiímero em sua Tg (em graus Icelvin):
Desta forma, a viscosidade de um polímero amorfo na sua Tg é da ordem de
qT = 1014 Pa.s
9 -
