Capitulo XII: Amplificador de pequenos sinais
Quando se trata de amplificadores de quenos sinais é o mesmo em fazer o estudo dos
transistores em regime dinamico ou em AC

XII.1- Transistor em Regime dinámico ou em AC:
Ao estudarmos os transistores em regime dinámico, os elementos cruciais ou o resultado final é
a obtenção dos ganhos.

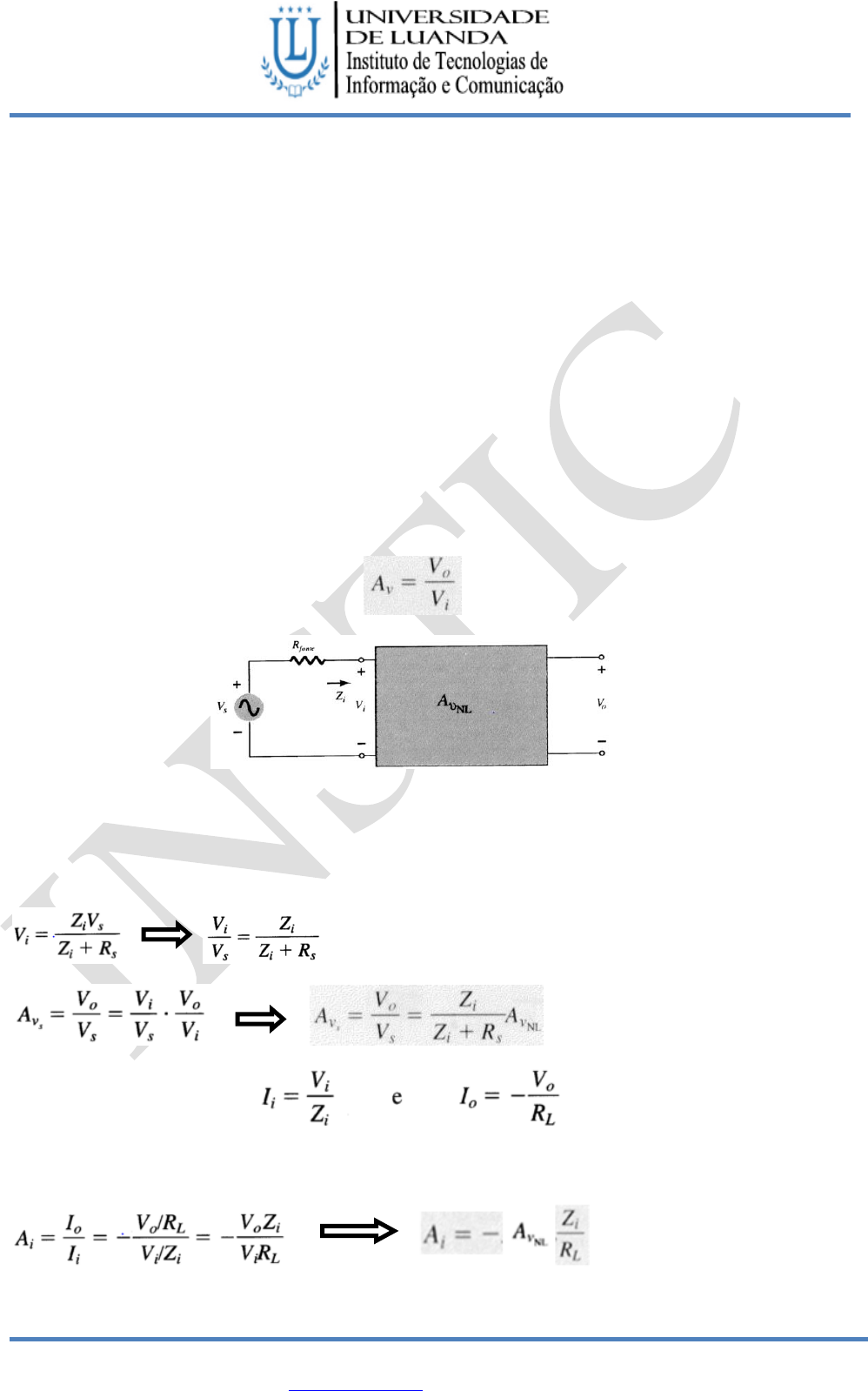

XII.1.1- Ganho de tensao AV:
Uma das mais importantes características de um amplificador de pequenos sinais é o ganho de
tensão em AC, determinado. Isto é, a relação entre o sinal da saída e o seu sinal de entrada


Para amplificadores a transistor, o ganho de tensão sem carga acoplada (AVNL) é maior que o
ganho de tensão com carga.






Exemplo :
mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA







XII.1.2- Modelos do transistor em regime dinamico ou AC
Um modelo ; é a combinação de elementos do circuito, apropriadamente escolhidos que
aproximam melhor o funcionamento real de um dispositivo semi-conductor sob condições de
aplicação específicas.
Os tipos de modelos são :
Modelo π-híbrido




mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Modelo T



Nas configurações dos transistores tanto os TJBs como os FETs, o modele com maior
destaque é o modelo hibrido-π, no entanto usaremos-lo com frequância.


XII.1.3- Configuração base comum
• Base na massa em AC
• Sinal de entrada entre o emissor e a base
• Sinal de saída entre o colector e a base (massa)




mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
1- Calculo do Ganho de tensão (Av):



2- Calculo do Ganho de corrente (Ai):


Exo 1 : Para a configuração base-comum, com IE=4mA, α=0,98 e um sinal AC de 2mV
aplicado entre os terminais de base e emissor :
a) Determinar a impedância de entrada ?
b) Calcular o ganho de tensão se uma carga de 0,56KΩ é conectada aos terminais da
saída ?
c) Ache a impedância de saída e o ganho de corrente ?
Solução








mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
XII.1.4- Configuração em colector comum
• Colector na massa em AC
• Sinal de entrada entre a base e o emissor
• Sinal de saída entre o emissor e a massa


XII.1.5- Configuração Emissor comum
• Emissor na massa em AC
• Sinal de entrada entre a base e o emissor
• Sinal de saída entre o colector e o emisor (massa)





Corrente de entrada Ie:



mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Impedância de entrada Zi:




Tensão de saídaV0:



Ganho de tensão Av:

Ganho de corrente Ai:



Exo 2:
Dado β=120 e IE=3,2mA para uma confiração emissor-comum com r0=∞Ω, determine ;
Zi e Ai ?
Av se uma crga de 2KΩ é aplicada ?
Solução


mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA




Exo 3: Dado IE=2,5mA, hfe=140, hoe=20μS e hob=0,5μS. Determine :
a) O circuito híbrido equivalente emissor-comum ?
b) O modelo re base-comum ?












mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Circuito EC com polarização no emissor
Os circuitos examinados nesta seção incluem um resistor no emissor que pode ou não ser
desviado no dominio AC.
Para o caso não desviado observemos :



Não desviado temos:



Para imedância de entrada temos :


Para o ganho de tensão temos :


mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA

Calculo do ganho de corrente :



Exo 4

a) b)

Exemplo



mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA











Exo 5: Para o circuito da fig. abaixo, determine re ?
a) Ache Zi (com r0=∞Ω) ?
b) Calcule Z0 (com r0=∞Ω) ?
c) Determine Av (com r0=∞Ω) ?
d) Ache Ai (com r0=∞Ω) ?
e) Repita as alinhas (c até e), incluindo r0=50kΩ em todos os calculos e compare os
resultados ?

mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA










II incluindo r0 :







mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Exemplo















mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Exo 6: Para o circuito da fig. abaixo determine re e Zi ?
a) Z0 (r0=∞Ω) ?
b) Av (r0=∞Ω) ?
c) Ai (r0=∞Ω) ?
d) Os parametros das letras (b até e) se r0=1/hoe=50kΩ e comprareos resultados ?


Testando em DC :






Testando em AC :



mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA











Exo 7: Pretende-se determinar o ganho de tensão do amplificador representado na figura;
β=100.

• Determinemos em primeiro lugar o ponto de funcionamento em repouso, fazendo Vi=0.


mailto:instic2020@gmail.comINSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
• Calculemos agora os parâmetros para os modelos para sinais pequenos


Utilizemos o modelo π - híbrido do transistor, utilizando o parâmetro β , mas sem ro, e
substituamos o circuito pelo seu equivalente incremental.


Conclusão : O sinal (–) no ganho de tensão representa a inversão de fase do sinal na saída em
relação ao sinal na entrada






mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
Exo 8:





VE=VB -VBE
















Modelo π-hibrido
mailto:instic2020@gmail.com




INSTIC, Bairro dos CTT’s km 7, Rangel – Luanda,
Contactos: 222041728, E-mail: instic2020@gmail.com, Distrito Urbano de Rangel, Município de Luanda
LUANDA – ANGOLA
