Lista 5 Dinâmica dos Fluidos
Professor LIMA
Mecânica dos Fluidos

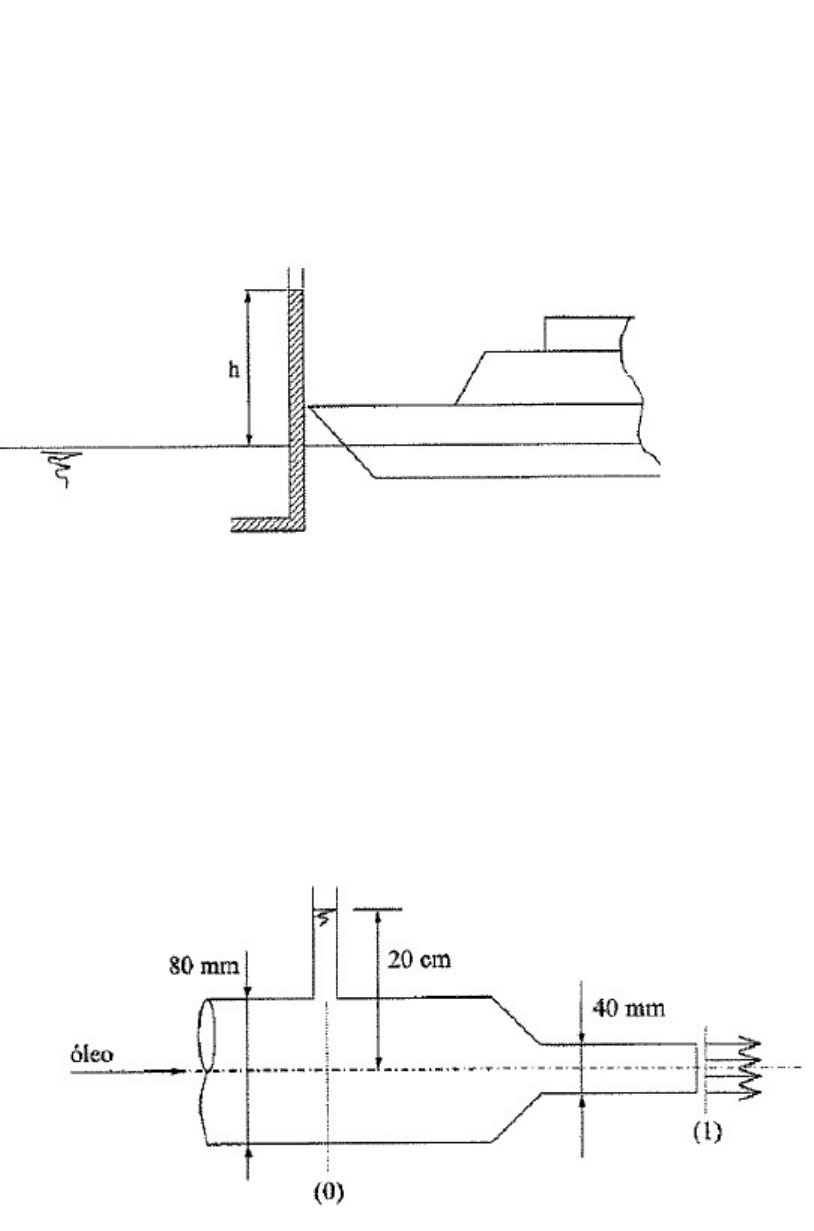

1. Um tubo de Pitot é preso num barco que se desloca com 45 km/h. qual será a altura h alcançada
pela água no ramo vertical.





R: 7,8 m/s


2. Quais são as vazões de óleo em massa e em peso no tubo convergente da figura,
para elevar uma coluna de 20 cm de óleo no ponto (0)? Dados; desprezar as
perdas; γóleo= 8.000 N/m³;




R: Q = 2,6L/s; Qm = 2,1 kg/s; QG = 20,6 N/s




3. A velocidade de um líquido(água) no ponto (1) é 2m/s. Encontre a pressão
manométrica do ponto (1) sabendo que a pressão manométrica no ponto (2)
5.105Pa. A área do ponto (2) é metade da área do ponto (1).





R: 306 MPa

4. Medidor Venturi consiste em um conduto convergente, seguido de um
conduto de diâmetro constante chamado garganta e, posteriormente, de uma
porção gradualmente divergente. É utilizado para determinar a vazão num
conduto.

Figura 1: Esquema do Tubo de Venturi


Figura 2: Tubo de Venturi industrial


Encontre a relação matemática de forma literal para cálculo de velocidade no
ponto 2 e a vazão.

R:
𝑉 =
𝐴
𝐴 − 𝐴
2𝑔∆ℎ

𝑄 = .

2𝑔∆ℎ







5. Na figura abaixo mostra-se um sifão utilizado para retirar água de um
reservatório de grande porte. O duto que forma parte do sifão tem um diâmetro
de 40mm e termina num bocal de 25mm de diâmetro. Considerando que não
existem perdas de energia no sistema a) determine a vazão através do sifão e b)
a pressão nos pontos B,C,D e F.





R:
Q = 3,77 L/s
pA = 0
pB = -4,5kPa
pC = -16,3kPa
pD = -4,5kPa
pF = 24,9kPa
