CURSO TÉCNICO EM ELETROTÉCNICA
ATIVIDADE AVALIATIVA DE ELETRICIDADE II
ELABORAÇÃO: PROF. CARLOS WESLEY DA MOTA BASTOS

ALUNO(A): SIDICLEI TEIXEIRA TURMA:2ºL

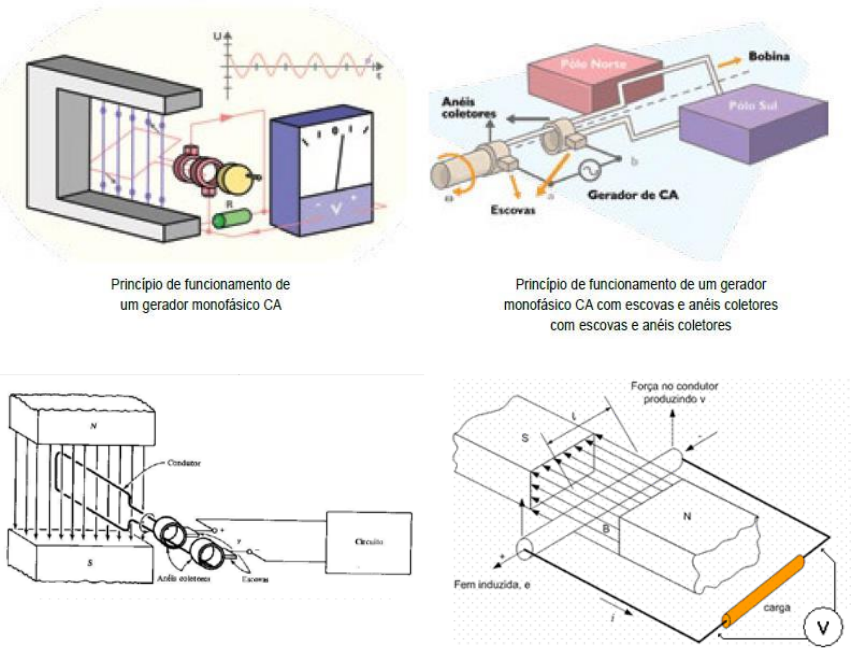

1) As figuras abaixo mostram o básico de um gerador CA com um alternador para a
geração de uma tensão senoidal. Diante disso, explique como ocorre todo o processo
de geração da corrente alternada monofásica. Não se esqueça de abordar desde o
início da geração de energia oriunda de uma central elétrica qualquer:





A bobina ou condutor (chamado de enrolamento, na prática) girando no campo
magnético sob ação de uma força externa (que pode ser água em movimento, turbina
a vapor produzido pela queima de carvão ou mesmo produzido por um reator nuclear,
motor diesel ou a gasolina, etc.) faz aparecer uma tensão induzida nos terminais da
bobina, a qual está ligada a anéis coletores e escovas. Através das escovas é feita a
ligação entre o circuito externo e a bobina. É sempre bom lembrar que não geramos
corrente elétrica e, sim, diferença de potencial (d.d.p.), através da geração da força
eletromotriz induzida (f.e.m.); se essa d.d.p., ou simplesmente tensão elétrica, for
aplicada em uma carga de um circuito fechado, aí, sim, podemos gerar uma corrente
elétrica.
2) De acordo com os gráficos abaixo, conceitue:









a) Valor instantâneo

Amplitude de uma forma de onda em um instante de tempo qualquer.

b) Valor máximo, de pico ou amplitude.

E o valor máximo que a tensão ou corrente atinge, no sentido positivo ou negativo. Em
uma forma de onda, a amplitude é a distância do eixo horizontal ao ponto mais alto da
onda acima do eixo, ou ao ponto mais baixo da onda abaixo do eixo. O valor máximo
(Vmax) é também conhecido como amplitude (A) ou, comumente, valor de pico (VP).

c) Valor de pico a pico.

A distância entre o ponto mais alto e o ponto mais baixo da onda chamou de valor de
pico-a-pico (VPP).

d) Valor médio.

O valor médio de uma tensão ou corrente senoidal é a média aritmética de todos os
valores instantâneos durante meio ciclo (semiciclo ou alternância). Durante meio ciclo,
a tensão ou corrente varia de zero até o valor de pico e retorna a zero novamente;
portanto, o valor médio deve estar situado entre zero e o valor de pico. Para uma onda
senoidal pura, que é a forma de onda mais comum em circuitos CA, o valor médio em
um semiciclo é 0,637 vezes o valor de pico.

e) Valor eficaz.
O valor eficaz de uma tensão ou corrente senoidal é o valor que elas deveriam ter, se
fossem constantes (como em corrente contínua), ou seja, é um valor que provoca a
produção da mesma quantidade de calor (dissipação), num circuito contendo apenas
resistências, em CC de igual valor. Portanto, uma corrente alternada com valor eficaz
igual a 1 [A] produz o mesmo calor num resistor R = 10[Ω] que uma corrente contínua
de 1 [A]. Para uma onda senoidal pura, o valor eficaz é 0,707 vezes o valor de pico, ou
seja, Vef = 0,707 Vmax ou Vef = Vmax/√2.
f) Alternação, alternância ou semiciclo.

Qualquer uma das metades da senoide que compõe o ciclo é chamada de alternância,
meio ciclo, semiciclo ou, ainda, meia onda.
 g) Período, tempo ou ciclo completo.
E o tempo necessário para a onda completar um ciclo, ou seja, é a duração de um ciclo. A
relação matemática que expressa o Período é: T = 1/f [segundo] [s]
h) Frequência.
E o número de ciclos produzidos em cada segundo, ou seja, é o número de vezes que a
forma de onda se repete em um período. A relação matemática que expressa a Frequência
é: f =1/T [ciclos/segundos ou hertz] [Hz]
i) Diferença de fase.
Indica a relação de tempo para tensões e corrente CA, ou seja, indica a diferença
de fase entre duas tensões, correntes, ou combinações destas, ou até mesmo
entre dois ou mais sinais senoidais quaisquer.

j) Comprimento de onda.
E a distância percorrida por uma onda periódica completa que corresponde à razão entre a
velocidade da onda da luz (3x108 m/s) e sua frequência [Hz]. A relação matemática que
expressa o comprimento de onda é: λ = v/f [metros] [m].

3) Em se tratando de Circuitos Puramente Resistivos em CA, pede-se:
a) exemplos de circuitos puramente resistivos em CA:
Podemos caracterizar como exemplos de circuitos CA puramente resistivos, os aparelhos
eletrodomésticos usados para produzir calor, tais como: torradeiras, ferros elétricos,
chuveiros elétricos, frigideiras e fogões, etc., quando ligados à fonte de energia residencial.
b) a relação fasorial (vetorial) existente entre a tensão e a corrente:
O fato de a tensão e a corrente estarem em fase o tempo todo, ou seja, não existe
defasagem entre a tensão e a corrente (θResultante = 0º), em outras palavras, a diferença
entre o ângulo da tensão e da corrente.

c) o significado de a potência ser uma grandeza pulsante e positiva:
Significa que um resistor nunca fornece potência para um circuito, ao contrário, ele dissipa
toda sua potência recebida, sob forma de calor, provocando o chamado “efeito joule”.
d) explicações sobre os fenômenos: correntes parasitas e efeito pelicular:
Correntes parasitas são comumente usadas para testes não destrutivos e para examinar
defeitos em um grande número de estruturas metálicas, por exemplo: trocadores de calor,
fuselagens e outras peças estruturais de aeronaves. Gerar calor em fornos de indução.
Efeito pelicular é um fenômeno físico caracterizado pela repulsão entre linhas de corrente
elétrica, criando a tendência desta fluir na superfície dos condutores elétricos.

4) Resolva as questões de acordo com os circuitos abaixo:

a) Um chuveiro elétrico residencial tem o circuito interno e especificações a seguir:


a.1) Qual o valor das resistências R1 e R2?
R1= V²/P inverno R1=220²/3500 R1= 13,82Ω
R2= V²/P verão- R1 R2=220²/2500 R2= 19,36Ω - 13,82Ω R2= 5,54Ω
a.2) Qual o valor dos fusíveis (I=?) que devem ser utilizados para a proteção da
instalação elétrica?
I1= P/V I1= 3500/220 I1= 15,90A
I2= P/V I2= 2500/220 I2= 11,36ª

https://pt.wikipedia.org/wiki/Fen%C3%B4meno_f%C3%ADsico
https://pt.wikipedia.org/wiki/Fen%C3%B4meno_f%C3%ADsico
https://pt.wikipedia.org/wiki/Fen%C3%B4meno_f%C3%ADsico
https://pt.wikipedia.org/wiki/Corrente_el%C3%A9trica
https://pt.wikipedia.org/wiki/Corrente_el%C3%A9trica
https://pt.wikipedia.org/wiki/Corrente_el%C3%A9trica
https://pt.wikipedia.org/wiki/Condutor_el%C3%A9trico
https://pt.wikipedia.org/wiki/Condutor_el%C3%A9trico
https://pt.wikipedia.org/wiki/Condutor_el%C3%A9trico
b) Um aquecedor elétrico para torneira tem o circuito a seguir;

b.1) Qual a potência média e de pico dissipada pelo aquecedor em cada posição?
Vmed= 0,637 X Vpico Vmed= 0,637 X 155,54 Vmed= 99,07V
Pmed1= Vmed²/2R1 Pmed= 99,07²/2X10 Pmed= 490,74W
Pmed2= Vmed²/2R2 Pmed= 99,07²/2X20 Pmed= 245,37W
Pmed3= Vmed²/2R3 Pmed= 99,07²/2X30 Pmed= 163,58W

Vpico= 1.414 x Vrms Vpico = 1.414x 110 Vpico= 155,54V
Ppico1= Vpico²/R1 P1= 155,54²/10 P1=2.419W
Ppico2= Vpico²/R2 P2= 155,54²/20 P2=1.209W
Ppico3= Vpico²/R3 P3= 155,54²/30 P3=806,42W




b.2) Qual a corrente eficaz e de pico consumida pelo aquecedor em cada posição?
Vpico= 1.414 x Vrms Vpico = 1.414x 110 Vpico= 155,54V
Irms1= Vrms/R1 Irms1= 110/10 Irms1= 11A
Irms2= Vrms/R2 Irms2= 110/20 Irms2= 5,5A
Irms3= Vrms/R3 Irms3= 110/30 Irms3= 3,66A

Ipico1= Vpico/R1 Ipico1= 155,54/10 Ipico1= 15,55A
Ipico2= Vpico/R2 Ipico2= 155,54/20 Ipico2= 7,77A
Ipico1= Vpico/R3 Ipico3= 155,54/30 Ipico3= 5,18ª
















5) De acordo com as figuras abaixo, explique:



a) O conceito de campo magnético
 Campo magnético é um efeito que ocorre ao redor de um imã ou carga
magnética. Ele é detectado pela força que exerce em cargas elétricas em
movimento, ou em materiais magnéticos. Ele se trata de um campo vetorial,ou
seja, em qualquer lugar do espaço possui direção, sentido e módulo.

b) O conceito de imã
E um material constituído de substância ferromagnética que provoca um campo
magnético à sua volta capaz de magnetizar ou atrair materiais constituídos de
ferro, cobalto e níquel, devido, justamente, ao magnetismo.

c) O conceito de pólos magnéticos
Os polos magnéticos correspondem aos pontos de um ímã para onde as linhas de
indução magnéticas partem e para onde convergem, formando um campo
magnético. Esses polos são chamados de polo sul e polo norte do campo
magnético.

d) O conceito de indução magnética
E a junção entre o magnetismo e a eletricidade, quando um material condutor é
imerso em um campo magnético já existente. A descoberta desse conceito foi
crucial para o desenvolvimento de dispositivos como transformadores de tensão
elétrica, máquinas elétricas, entre outras aplicações.




e) Quais são as regras que devem ser feitas na representação de um campo
magnético através de suas linhas de campo
Essa relação é representada pela regra da mão direita: o polegar da mão direita
indica o sentido convencional da corrente elétrica; e os outros dedos, ao
envolverem o condutor por onde passa a corrente, dão o sentido das linhas de
campo magnético.

f) Os tipos de forças magnéticas existentes ao aproximarmos dois imãs um do outro
Seguindo a regra da atração entre opostos, comum na física, o pólo norte e o sul
de dois imãs se atraem mutuamente. Por outro lado, se aproximarmos os pólos
iguais de dois imãs o efeito será a repulsão.

g) A diferença entre materiais magnéticos e não magnéticos
As substâncias ferromagnéticas são fortemente atraídas pelos ímãs. Já as
substâncias paramagnéticas e diamagnéticas são, na maioria das vezes,
denominadas de substâncias não magnéticas, pois seus efeitos são muito
pequenos quando estão sobre a influência de um campo magnético.

h) Como se classificam os materiais magnéticos, conceituando-os
Os materiais podem ser classificados em três tipos de acordo com o
magnetismo: diamagnéticos, paramagnéticos e ferromagnéticos. Essa distinção é
feita considerando-se a origem e a forma como os dipolos magnéticos interagem.

6) De acordo com as leis do Eletromagnetismo, explique:
a) a descoberta de Oersted e o significado da corrente elétrica criar um campo
magnético nas proximidades do condutor que ela atravessa.
A única possibilidade para a mudança de direção da agulha da bússola era a presença
de um campo magnético diferente daquele provocado pela Terra. A conclusão de
Oersted foi que cargas elétricas em movimento eram capazes de criar campo
magnético. Um fio que conduz corrente elétrica atua como um ímã!

b) a relação existente entre o sentido da corrente e do campo magnético.
Após diversos estudos, verificou-se que a corrente elétrica produz um campo
magnético proporcional à intensidade da corrente, isto é, quanto mais intensa for a
corrente elétrica que percorre o fio, maior será o campo magnético produzido a sua
volta.
c) O que é um solenóide?
Solenoide é apenas um termo usado para bobina de fio, como um eletroímã. Ele se
refere a qualquer dispositivo que possa converter energia elétrica em mecânica,
usando solenoide. Consiste de uma bobina feita com um fio fino e enrolada em um
núcleo metálico.




d) O que é um eletroímã?
O eletroímã é um tipo de dispositivo eletromagnético, o qual faz uso de corrente
elétrica, a fim de gerar um campo magnético. Para que isso ocorra, usualmente, faz-se
uso de fios espiralados que ficam no entorno de um material ferromagnético, podendo
ser um núcleo de ferro, de níquel, cobalto, etc.
e) O que é e quais são os fatores que determinam a força eletromotriz (fem) induzida?
Força eletromotriz (f.e.m.) é o potencial elétrico, medido em Volts, fornecido por um
gerador, como uma bateria, para um circuito ou dispositivo elétrico. É uma grandeza
escalar que pode ser definida como a energia potencial elétrica por unidade de carga.

f) O que é fluxo magnético?
luxo magnético é uma medida do campo magnético total que atravessa uma área
específica. É uma ferramenta útil para ajudar a descrever os efeitos da força magnética
sobre um corpo que ocupa uma determinada área.
g) O enunciado da Lei de Lenz
 A lei de Lenz enuncia que, quando houver uma variação de fluxo magnético sobre um
condutor fechado, surgirá, nesse condutor, um campo magnético que se oporá a tal
variação. Essa lei é uma consequência direta de um princípio da física conhecido como
conservação da energia e complementa a lei de indução de Faraday.

h) Qual deve ser a relação de espiras num transformador abaixador de tensão de 110
Vrms para 24 Vrms? Qual a corrente no primário, se o secundário fornece 1 A para
uma carga resistiva?
N1/N2= 110/24
I1= 24/110 I1= 0,22ª




















7)De acordo com os circuitos indutivos em CC, pede-se:

a) O conceito e os tipos de indutores ou bobinas existentes
Os indutores são elementos de circuitos ou simplesmente componentes elétricos
ou eletrônicos que possuem certa propriedade de se opor à variação da corrente
elétrica. Fisicamente, os indutores, também chamados de bobinas, são compostos
de pedaços de fios enrolados helicoidalmente sobre um núcleo, que pode ser de
ar, mica, ferro, ferrite ou ferro laminado.
b) os fatores construtivos que determinam a indutância
Na sua construção física, a quantidade de espiras sobre o núcleo é que define seu
tamanho e diâmetro, de acordo com o que se espera para sua aplicação.
c) explicações sobre todo o processo de elevação e queda de correntes em
circuitos CC indutivos, inclusive com representação em gráficos (curva i x t)
Em corrente contínua quanto maior a corrente que passa pelo indutor, maior será
a sua carga armazenada sob o campo magnético. Em corrente contínua um
indutor só terá tensão enquanto estiver sendo carregado ou descarregado.


d) A relação existente entre a indutância e a constante de tempo indutiva num
circuito
O fator tL=L/R é denominado constante de tempo indutiva. Quando t=tL, a
corrente no circuito atinge 63% do valor de saturação.


8) De acordo com os circuitos indutivos em CA, pede-se:

a) explicações sobre o fato de que o indutor ideal se comporta como um curto
circuito em corrente contínua e como uma resistência elétrica em corrente
alternada
O indutor é um dispositivo que armazena energia através de um campo
magnético. Ao aplicar uma corrente alternada na bobina do indutor, vai induzir
um fluxo magnético variável no núcleo do indutor. Já um indutor, que possui
resistência interna baixa, ao passar uma corrente contínua, irá se comportar
como um curto-circuito, ou seja, praticamente toda corrente será transferida.
Porém, em circuitos de corrente alternada o comportamento desses elementos
serão diferentes.
b) a relação fasorial (vetorial) existente entre a tensão e corrente
Diz-se que a tensão e a corrente estão em fase: os dois vetores têm sempre a
mesma direção e sentido, de forma que ambas as funções atingem os respetivos
valores máximo e mínimo em simultâneo.
c) a indutância total do circuito abaixo


Lt= L1+
1
1
𝐿2
+1+
𝐿3
1
𝐿4


Lt= 3+
1
1
6
+1+
3
1
2


Lt= 3 + 1

Lt= 4 H











d) a corrente total do circuito abaixo


XL= 2.π.F.L
XL= 1507,96Ω
I= V/XL
I= 120/1507,96
I= 0,08A
I= 80 mA

e) as correntes através das indutâncias L2, L3 e L4, conforme o circuito abaixo

I1=
𝑉𝑇
2.𝜋.𝐹.𝐿𝑡
= 0,066ª = 66Ma

V1= XL1.
𝑣𝑡
𝑥𝑡

V1= 2.π.F.L1.
𝑣𝑟
2.𝜋.𝑓.𝑙𝑡

V1= 1130,97 .
100
1507,96

V1= 75V



V2= 100 – 75 = 25V

I1=
25
2.𝜋.60.6
= 0,011A

I2=
25
2.𝜋.60.3
= 0,022A

I3=
25
2.𝜋.60.2
= 0,033A






f)Em um circuito indutivo alimentado com110 V rms / 60 Hz, deseja-se que a corrente
seja limitada em 200mA. Qual deve ser o valor da indutância da bobina? OBS.: Sendo a
corrente de pico na bobina igual a 200mA, considere efetivamento o valor eficaz (VEF
ou VRMS

XL=
𝑉
𝐼
=
110
0,2
= 550Ω

L=
𝑋𝐿
2.𝜋.𝐹
=
550
2.𝜋.60
= 1,46 H

g) Explicações sobre o significado da potência ora ser positiva em um determinado ¼ do
período, ora ser negativa noutro determinado ¼ do período
A potência do circuito de é dado pela multiplicação da tensão com a corrente. Como a
tensão e a corrente são alternadas isso significa que hora elas possuem sinal positivo,
hora possuem sinal negativo. Como a tensão e a corrente estão fora de fase os sinais
da tensão e da corrente também ficam fora de fase. No primeiro ¼ tanto a tensão
quanto a corrente possuem sinais positivos, isso resulta em uma potência de sinal
positivo. No segundo ¼ a tensão é positiva, porém a corrente é negativa, isso resulta
em uma potência com sinal negativo. No terceiro ¼ tanto a tensão quanto a corrente
são negativas resultando em uma potência positiva. No quarto ¼ a corrente é positiva,
já a tensão é negativa, resultando em uma potência de sinal negativo.

9) De acordo com os circuitos capacitivos em CC, pede-se:
a) o conceito e os tipos de capacitores ou condensadores existentes
Os capacitores são elementos de circuitos ou simplesmente componentes elétricos ou
eletrônicos que possuem certa propriedade de se opor à variação da tensão elétrica.
Fisicamente, os capacitores, também chamados de condensadores, são compostos por
duas placas condutoras paralelas (terminais) e separadas por um isolante ou dielétrico,
que pode ser de ar, porcelana, vidro, plástico, papel, borracha, etc.
b) os fatores construtivos que determinam a capacitância
A sua construção física define a quantidade de cargas que o capacitor consegue
armazenar, ou seja, a capacitância dos capacitores. A capacitância leva em
consideração alguns parâmetros, tais como: o valor do capacitor, a constante
dielétrica típica do dielétrico do capacitor, a distância entre as placas e a área das
placas.
c) explicações sobre todo o processo de carga e descarga de tensões em circuitos CC
capacitivos, inclusive com representação em gráficos (curva v x t)
O processo de carga inicia quando fechamos a chave S. No instante imediato a este
fechamento (t=0) o circuito comporta-se como se o capacitor n˜ao existisse. Portanto
a corrente i no instante t=0 ´e igual a V0/R. A medida que o capacitor ´e carregado esta
corrente diminui.


d) explicações sobre constante dielétrica e rigidez dielétrica
E definida com base na razão da permissividade elétrica de um meio pela
permissividade elétrica do vácuo. Essa propriedade é aplicada em capacitores, uma vez
que se procura inserir, entre suas placas, meios com grandes constantes dielétricas,
aumentando-se, assim, a sua capacitância. Rigidez dielétrica é o limite superior da
intensidade de campo elétrico que determinado dielétrico é capaz de suportar sem
tornar-se condutor.
10)De acordo com os circuitos capacitivos em CA, pede-se:
a) explicações sobre o fato de que o capacitor ideal se comporta como um circuito
aberto em corrente contínua e como uma resistência elétrica em corrente alternada
Em uma corrente contínua (cc), sabemos que um capacitor recebe certa corrente até
ficar completamente carregado. Neste ponto, nenhuma corrente passará mais
pelo capacitor de forma que o circuito se comporta como se estivesse aberto.
No capacitor, com corrente alternada, haverá sempre uma corrente entrando e saindo
das placas, e caso a frequência de oscilação da corrente seja alta o suficiente,
o capacitor não irá mais impedir o fluxo de corrente, de forma que toda corrente que
chega será transferida.
b) a relação fasorial (vetorial) existente entre a tensão e corrente
Diz-se que a tensão e a corrente estão em fase: os dois vetores têm sempre a mesma
direção e sentido, de forma que ambas as funções atingem os respetivos valores
máximo e mínimo em simultâneo.
c) quando a chave do circuito abaixo for fechada, o fusível queimará?


https://mundoeducacao.uol.com.br/fisica/capacitores.htm
https://mundoeducacao.uol.com.br/fisica/campo-eletrico.htm
https://mundoeducacao.uol.com.br/fisica/campo-eletrico.htm
https://mundoeducacao.uol.com.br/fisica/campo-eletrico.htm
https://mundoeducacao.uol.com.br/fisica/condutores-isolantes.htm
Xc=
1
2.𝜋.𝑓.𝑐
=
1
0,0063
=159,15Ω
i=
𝑉
𝑋𝐶
=
1000
159,15
= 6,28 A

Queimara, pois no circuito CA o capacitor funciona como resistência.
A corrente será maio que o fusível.
d) a capacitância total, a intensidade da corrente e a queda de tensão em C1, do
circuito abaixo.

Ct=
𝐶1.𝐶2
𝐶1+𝐶2
=
2.10−6.1.10−6
2.10−6+1.10−6
Ct=
2.10−12
3.10−6 = 0,66.10−6= 0,66µF
XC=
1
2.𝜋.𝐹.𝐶
=
1
2.𝜋.60.0,66.10−6 = 4019,06Ω
I=
𝑉
𝑋𝐶
=
120
4019,06
= 0,03a
V1= Xc1 .
𝑣𝑟
𝑥𝑟
=
1
2.𝜋.60.2.10−6 . 0,03 = 39,79V
e) a reatância capacitiva total, a intensidade da corrente total e as correntes nos ramos IC1 e
IC2, a capacitância total, conforme o circuito abaixo.

XC=
1
2.𝜋.𝐹.𝐶1
=
1
2.𝜋.60.2.10−6= 884,19Ω
I=
𝑉
𝑋𝐶
=
20
884,19
= 0,023A
XC1=
1
2.𝜋.𝐹.𝐶1
=
1
2.𝜋.60.2.10−6 =1326,29Ω
I1=
𝑉
𝑋𝐶1
=
2
1326,29
= 0,015A

f) em que frequência a corrente no circuito a seguir vale 0,5 A rms ?


XC=
𝑉
𝐼

1
2.𝜋.𝐹.𝐶
=
𝑉
𝐼

F=
1
2.𝜋.𝑉.𝐶
=
0,5
2.𝜋.110.47.10−6= 15,39 HZ
g) explicações sobre o significado da potência ora ser positiva em um determinado ¼ do
período, ora ser negativa noutro determinado ¼ do período.

A potência do circuito de é dado pela multiplicação da tensão com a corrente. Como a tensão
e a corrente são alternadas isso significa que hora elas possuem sinal positivo, hora possuem
sinal negativo. Como a tensão e a corrente estão fora de fase os sinais da tensão e da corrente
também ficam fora de fase. No primeiro ¼ tanto a tensão quanto a corrente possuem sinais
positivos, isso resulta em uma potência de sinal positivo. No segundo ¼ a tensão é positiva,
porém a corrente é negativa, isso resulta em uma potência com sinal negativo. No terceiro ¼
tanto a tensão quanto a corrente são negativas resultando em uma potência positiva. No
quarto ¼ a corrente é positiva, já a tensão é negativa, resultando em uma potência de sinal
negativo.
