PROCESSOS DE FABRICAÇÃO - C
● Processos de fabricação
1. Pontas de lanças, raspadores e outras ferramentas foram desenvolvidas pelo homem
utilizando pedras em períodos da Pré-História com o objetivo de facilitar a rotina do grupo.
Para a produção das ferramentas citadas, um processo de fabricação precisou ser aplicado.
Qual processo pôde ser utilizado na época?
D. Usinagem.
2. A definição do processo de fabricação depende do material, da forma requerida e das
propriedades que precisam ser obtidas. O processo de conformação por laminação consiste
na passagem de uma peça entre dois cilindros que giram, de forma a reduzir a área de sua
seção transversal.
De acordo com a descrição, qual dos casos abaixo pode ser obtido por meio de laminação?
E. Chapas metálicas.

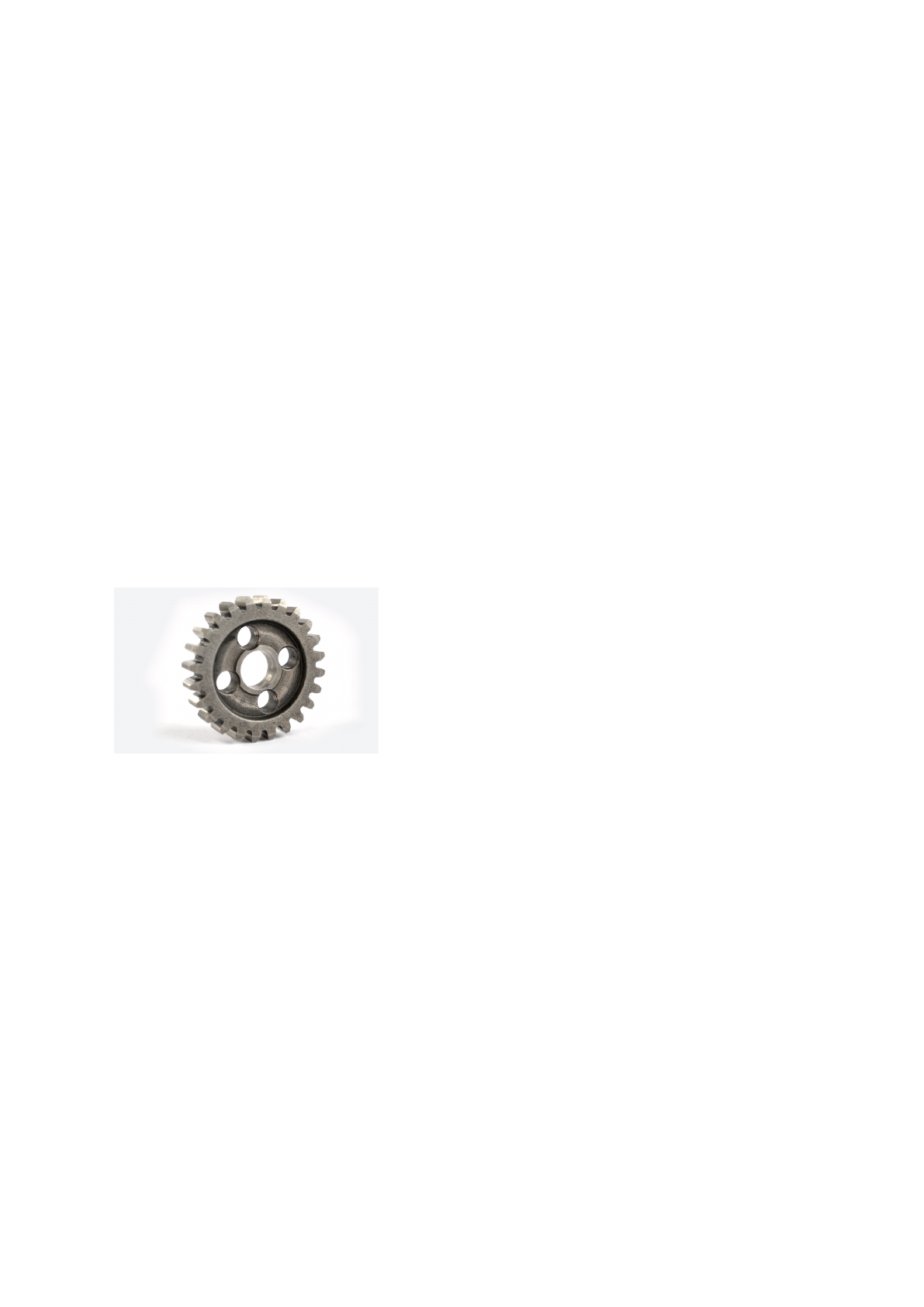

3.O projeto de uma peça com inúmeros furos, conforme imagem abaixo, foi inicialmente
definido para o processo de fabricação por usinagem.
No entanto, a peça, com alta necessidade dimensional, poderia ser fabricada também por:
B. Metalurgia do pó.
4. Os processos de fabricação podem ser divididos em operações de montagem e
operações de processamento. As operações de montagem podem ser por união
permanente ou união por fixação.
A união de chapas aplicando rebites é um processo que pode ser classificado como:
C. processo de união permanente.
5. Um material no estado fluido ou semifluido que solidifica em uma cavidade.
Essa é a descrição simplificada de qual dos processos de fabricação?
D. Fundição.
● Norma DIN 8580
1. As normas são de extrema importância, pois padronizam nomenclaturas e formas de
produtos.
A classificação dos processos também é executada por normas e a mais abrangente delas
é a:
D. DIN 8580.
2. Os cavacos são parte do processo de usinagem e podem ser classificados em contínuos,
descontínuos e segmentados.
Sobre os cavacos contínuos, está correto afirmar que:
C. são indesejados, pois dificultam o descarte e geram alto risco de acidentes.
3. A formação de cavaco depende dos parâmetros de corte e da ferramenta de corte, além
do material em usinagem.
Quais dos parâmetros citados a seguir são de corte e influenciam na formação do cavaco?
C. Avanço, velocidade de corte e profundidade de corte.
4. A ferramenta é formada por diversas superfícies e cada uma apresenta uma função para
o seu bom funcionamento.
Sobre a superfície de folga, é correto afirmar que:
B. são as superfícies da cunha cortante, as quais defrontam com as superfícies da peça em
usinagem.
5. A superfície de saída, a ponta de corte e a superfície de folga são algumas das partes da
ferramenta de corte. Algumas dessas partes, como a superfície de saída e de folga,
apresentam ângulos para que a ferramenta funcione de forma adequada.
Sobre o ângulo de saída, é correto afirmar que:
C. é o ângulo entre a superfície de saída e o plano de referência, medido no plano de
medida da cunha cortante.
● Fundição
1. O processo de fundição pode ser executado com diversas técnicas, como a fundição por
pressão, a fundição por centrifugação e a fundição por gravidade, entre outras. Sobre a
fundição por pressão ou injeção, é correto afirmar:
A. O vazamento do metal líquido é executado com pressão acima da pressão atmosférica.
2. A contração é um fator de extrema importância na fundição, pois impacta o projeto do
molde utilizado no processo. A contração pode ser definida como:
C. a redução volumétrica que a peça apresenta durante a solidificação.
3. O molde e o macho são partes necessárias para a execução das peças fundidas. O
molde gera o formato externo da peça. Qual a função do macho?
A. Gerar furações e formatos internos na peça.
4. Na execução do processo de fundição, podem aparecer falhas nas peças. As mais
comuns são a porosidade e o rechupe. O rechupe pode ser definido como:
C. a falta de material em uma região da peça fundida.
5. A solidificação do metal é importante na definição das propriedades finais do material e
quanto a variações entre ligas e materiais puros. Sobre a solidificação de materiais puros,
assinale a alternativa correta.
D. Ocorre a formação muito rápida de uma camada na borda devido à transferência de calor
na interface com o molde. A segunda etapa envolve a transferência de calor pelo material já
solidificado até o molde e forma dendritos.
● Conformação mecânica
1. O processo de laminação influencia em outros processos de fabricação, como a
usinagem e a estampagem, pois é plicado para a obtenção das chapas que são utilizadas
nesses processos sequenciais. De forma simplificada, é possível definir o processo de
laminação como:
D. o processo que consiste na passagem do lingote aquecido entre dois cilindros que
tracionam e reduzem a seção do material.
2. Os processos de conformação aplicam forças de tração, de compressão e de
cisalhamento no material, mas a força aplicada não é exclusiva, e esforços distintos podem
ser observados na peça. Em quais circunstâncias a deformação é denominada compressão
indireta?
A. Quando as forças aplicadas no material são trativas, mas a deformação ocorre por
compressão do material que passa pela abertura da matriz.
3. A extrusão pode ser classificada de diversas maneiras. Uma delas é pela temperatura de
trabalho: extrusão a frio, a morno ou a quente. Também é possível dividi-la em extrusão por
processo contínuo e processo intermitente. Há, ainda, variação entre o ponto de fixação da
matriz, podendo ser na câmara ou no êmbolo. Estas últimas também podem ser chamadas
de:
D. extrusão direta e extrusão indireta.
4. No processo de dobramento, é necessário avaliar alguns critérios, a fim de garantir que
as especificações do projeto da peça serão obtidas. Alguns destes fatores são:
B. tolerância da curvatura, retorno elástico e força.
5. Os processos de conformação podem ser executados a frio, a morno e a quente; cada
um apresenta pontos positivos e negativos. Quais são as principais vantagens do trabalho a
quente?
D. Redução da resistência; aumento da ductilidade do metal, para alteração significativa na
geometria da peça; e geração de microestrutura isotrópica.
● Síntese e fabricação de polímeros
1. Os polímeros são classificados como termofixos, termoplásticos e elastômeros. Sobre os
termoplásticos, é possível afirmar que:
C. são materiais sólidos à temperatura ambiente, mas tornam-se líquidos viscosos quando
aquecidos.
2. As propriedades dos polímeros alteram significativamente de acordo com a temperatura
em que estão expostos. Algumas temperaturas de limites alteram suas propriedades, como
a temperatura de decomposição, a temperatura de transição vítrea e a temperatura de
fusão. Sobre a temperatura de decomposição, é correto afirmar que:
A. é a temperatura em que ocorre a destruição das ligações covalentes da cadeia
polimérica.
3. A fabricação de peças poliméricas pode ser executada através de diversos processos, e
cada um deles influencia nas aplicações dessas peça. Sobre a injeção de polímeros, é
correto afirmar que:
C. a mistura fundida é introduzida no molde por intermédio da pressão exercida por um
êmbolo.
4.A fabricação de peças a partir de polímeros pode ser executada por meio de diversos
processos. Qual processo consiste em fundir o polímero, na forma de pó, dentro do próprio
molde, sob movimentação planetária, enquanto é aquecido?
E. Rotomoldagem.
5. Os polímeros são vantajosos em muitos aspectos em relação ao demais materiais, e um
dos principais motivos é a possibilidade de alterar propriedades de acordo com a
necessidade. Os aditivos são muito utilizados nos polímeros para conferir-lhes as
características desejadas. Quais são os aditivos utilizados para reduzir o tempo de
processamento e as tensões residuais?
D. Lubrificante.
● Fabricação de materiais cerâmicos
1. A metalurgia do pó pode ser aplicada para a obtenção de peças metálicas e não
metálicas, como, por exemplo, engrenagens. As etapas principais do processo de
metalurgia do pó, para obtenção das peças, podem ser descritas como:
C. Obtenção do pó, mistura, compactação e aquecimento para enrijecimentoda peça.
2. Os pós utilizados na metalurgia do pó podem ser obtidos por métodos mecânico,
químico, físico ou físico-químico. Sobre o método mecânico de moagem, é CORRETO
afirmar:
C. É executado em um moinho de bolas, que consiste em um tambor rotativo contendo
esferas metálicas de material resistente ao desgaste.
3. O processo de metalurgia do pó apresenta uma etapa de prensagem que gera o formato
da peça. Na saída dessa etapa, chama-se a peça em processo de compactado verde. Por
que é atribuída essa nomenclatura?
B. Porque significa que ela ainda não foi completamente processada, faltando o
aquecimento.
4. Os pós mais aplicados na metalurgia do pó são: ferro, alumínio, cobre, níquel, tungstênio,
molibdênio, titânio, estanho, entre outros. A combinação dos pós permite a obtenção de
materiais com propriedades melhoradas e, nas ferramentas de corte, aplicam-se vários
materiais oriundos dessa combinação. Qual dos exemplos de materiais a seguir é obtido por
metalurgia do pó?
C. Metal duro.
5. A sintetização pode ser aplicada para a obtenção de peças cerâmicas, assim como a
barbotina, a injeção, entre outros. Independentemente do processo de fabricação adotado,
a classificação dos cerâmicos pode ser dividida em:
A. Cerâmicas avançadas, cerâmicas tradicionais e vidros.
● Fundamentos da teoria da usinagem
1. A usinagem por geometria não definida é realizada pela ação de grãos abrasivos, mais
ou menos disformes, de materiais duros que são postos em interferência com o material da
peça.
Em quais processos pode ser aplicada a usinagem por geometria não definida?
C. Retificação.
2. A usinagem exige a definição de parâmetros de corte com base em fatores de entrada e
saída, relacionados com os meios de produção e as condições do projeto.
Quais dos fatores abaixo representam fatores de entrada?
B. O material e a geometria da peça, o material e a geometria da ferramenta e a máquina
disponível.
3. Usinabilidade pode ser definida, de forma geral, como a facilidade de remoção do
material.
Levando em conta o conceito de usinabilidade, é correto afirmar que:
D. é uma característica que depende do material da peça, da ferramenta e da operação
com os parâmetros de corte aplicados.
4. Os parâmetros de corte são os responsáveis pela qualidade da peça e dos fatores de
saída como força de corte.
Alguns dos parâmetros de corte que precisam ser especificados são:
D. velocidade de corte e avanço.
5. O índice de usinabilidade pode ser utilizado para gerar um comparativo com valores e
facilitar a tomada de decisão sobre o material a ser utilizado.
A aplicação do índice de usinabilidade é executado de que forma?
C. Gerando uma relação do parâmetro obtido no material padrão e comparando com os
resultados dos demais materiais testados.
● Usinagem CNC
1. A evolução das máquinas de comando numérico para comando numérico
computadorizado foi observada após a década de 1970, e desde então melhorias
significativas ocorreram nas máquinas e nos programas. Após a década de 1990, as
melhorias executadas estão principalmente vinculadas a qual dos itens abaixo?
D. Redução dos tempos sem remoção de cavaco na usinagem.
2. As máquinas CNC exigem programação das peças para que a usinagem possa ser
executada. Para a programação, um sistema de coordenadas deve ser adotado segundo a
linguagem padronizada. Qual das coordenadas pode ser aplicada na programação para
CNC?
E. Coordenadas incrementais e absolutas.
3. O processo de usinagem CNC necessita de uma base ou placa de fixação do tarugo ou
da peça a ser trabalhada com eixos predefinidos, ferramentas para execução da peça, o
programa que especifique a movimentação nos eixos e as ferramentas para isso. Sobre as
máquinas CNC, é possível afirmar que:
C. a usinagem CNC permite executar peças com maior rapidez e garantia de repetição.
4. A linguagem G foi adotada pelo sistema ISO como um padrão a ser usado pelos
fabricantes de comandos CNC. A linguagem apresenta alguns prefixos aplicados nas
palavras dos códigos, sobre os quais se pode afirmar que:
D. o prefixo G é utilizado para funções preparatórias e o M para funções auxiliares.
5. A indústria aplica simultaneamente usinagem manual e usinagem CNC, mas a aplicação
da usinagem CNC é mais disseminada devido às suas vantagens. Sobre as diferenças
entre a usinagem manual e a usinagem CNC, assinale a alternativa correta:
E. A usinagem CNC permite um controle maior do desgaste das ferramentas e reduz a
necessidade de inspeções nas peças.
● Prova
1.O processo de fabricação que consiste na remoção de partículas de material em um bloco
ou forma bruta, através da utilização de uma ferramenta de corte, até atingir as formas
desejadas, podendo ser através do movimento de rotação, é chamado de:
a.Usinagem.
2.Assinale a opção que apresenta o processo de conformação de metais em que um bloco
de metal é forçado a passar através do orifício de uma matriz sob alta pressão, de modo a
ter sua seção transversal reduzida.
d.Extrusão.
AUTOMAÇÃO INDUSTRIAL
● Conceitos básicos de automação
1. É comum que durante a formação acadêmica/profissional, sejam feitas referências aos
processos de automação e produção com palavras e expressões diferentes. Qual das
seguintes denominações se deve ter atenção quando tratados assuntos de automação?
A. Manufatura
2. A automação está presente em fábricas desde a chamada 3ª Revolução Industrial, com a
aplicação de robôs e CLPs junto aos processos de fabricação e máquinas. Qual a definição
básica de automação?
C. É um sistema automático que substitui uma tarefa anteriormente feita manualmente.
3. A automação pode ser aplicada com o uso de robôs em tarefas repetidas e que exijem
precisão, também pode ser aplicada com o uso de controladores que podem ser
reconfigurados a fim de garantir flexibilidade do processo. Com a chegada da automação,
trabalhos manuais são:
A. Ainda são necessários em algumas etapas devido à incapacidade de substituir uma parte
do processo e/ou a automação não é viável por razões financeiras.
4. Na história da evolução industrial, diversas modificações do processo aplicado em fábrica
e disponibilidade de máquinas foram existindo, variando desde a 1ª Revolução até a 4ª
Revolução. Qual inovação tecnológica aconteceu na chamada indústria 4.0?
C. Manufatura aditiva (Impressão 3D)
5. Na história da evolução industrial, diversas modificações do processo aplicado em fábrica
e disponibilidade de máquinas foram existindo, variando desde a 1ª Revolução até a 4ª
Revolução. Qual inovação tecnológica surgiu na 2ª Revolução Industrial?
A. Produção em massa
● Arquitetura da automação Industrial
1. O primeiro nível, o mais baixo do processo produtivo, é chamado “chão de fábrica” e
engloba todo o maquinário da indústria, sendo composto, principalmente, por conversores,
sensores digitais e analógicos, inversores de frequência e sistemas de partida, entre outros.
O primeiro nível pode ser comparado ao nível dos músculos da indústria. Qual das
alternativas a seguir mostra alguns dos equipamentos deste nível?
A. Motores, atuadores e cilindros pneumáticos.
2. O segundo nível é conhecido por apresentar as Interfaces Homem-Máquina (IHM),
contando com todos os equipamentos que executam o controle automático das atividades
da planta.
Qual das alternativas a seguir mostra alguns dos equipamentos desse nível?
B. Controladores, computadores e CNC.
3. De acordo com a norma IEC 61131-1, um Controlador Lógico Programável (CLP) é um
equipamento de memória programável composto por componentes eletrônicos, que contém
dados e programas cuja finalidade é ler e executar instruções, interagindo com um sistema
que deve ser controlado por dispositivos de input e output do tipo digital ou analógico.
Dessa forma, pode-se dizer que o CLP é:
C. Um computador compacto que realiza ações de controle em diversos níveis de
complexidade.
4. Um CLP apresenta dois aspectos principais: o hardware e o software, sendo o primeiro
referente à construção física do controlador e o segundo ao campo virtual, ou seja,lidando
com os algoritmos que o fazem funcionar. O aspecto construtivo do CLP pode ser dividido
em outras quatro partes.
 Conforme o conceito apresentado anteriormente sobre as características construtivas do
CLP, responda qual das quatro partes funcionais do CLP é responsável por conectar suas
entradas e saídas:
D. Interfaces de entradas e saídas.
5. De acordo com PRESSMAN e MAXIM (2016), o principal objetivo da prática da
Engenharia de Software é entregar, dentro do prazo e com alta qualidade, o software
operacional contendo funções e características que satisfaçam as necessidades de todos
os envolvidos.
Para que este objetivo seja atingido, os autores definem alguns princípios a serem
seguidos. Conhecendo-os, indique a alternativa que descreve o Princípio 2:
E. Simplificação dos problemas para facilitar seu entendimento.
● Automação de sistemas produtivos
1. Sabe-se que a automação industrial nasceu da necessidade de aumento de
flexibilização, de maior rapidez da produção e de redução de custos das empresas de
manufatura ou de processos contínuos, a fim de que elas pudessem se adequar
rapidamente às necessidades do consumidor e, assim, se manterem competitivas em um
mercado cada vez mais exigente.
Com base nessa afirmação, indique a alternativa que apresenta aspectos corretos sobre a
automação.
C. Com o processo de automação, a qualidade é aumentada e os custos são reduzidos,
permitindo que a empresa seja competitiva por mais tempo.
2. Segundo Groover (2011), a automação rígida é um sistema no qual a sequência das
operações de processamento (ou montagem) é definida pela configuração do equipamento.
Essas operações são simples, porém, a integração e a coordenação das operações o
tornam um sistema complexo.
Com base nesse conceito, indique a alternativa que apresenta as características que
descrevem a automação rígida.
A. A automação rígida é um sistema com alto investimento inicial em equipamentos e
engenharia personalizada, apresenta altas taxas de produção e é inflexível para absorver
mudanças na produção.
3. A automação de sistemas produtivos consiste em aplicar diversos equipamentos e mão
de obra especializados para integrar diversos elementos de uma fábrica, com a finalidade
de apresentar um melhor controle do processo e, consequentemente, um melhor
gerenciamento da empresa. Diante disso, considere o seguinte cenário hipotético:
I. Uma empresa de sapatos tem apresentado diversos acidentes na fábrica, que acarretam
afastamentos de funcionários e uma consequente perda na produção.
II. Além disso, devido ao mau posicionamento de certas máquinas, certos produtos saem
com problemas de acabamento.
A partir do exposto, indique a alternativa que apresenta duas vantagens que a automação
proporcionaria, respectivamente, às proposições I e II.
D. Maior produtividade e maior qualidade.
4. No processo de implantação de sistemas de automação, deve-se identificar o tipo de
automação a ser usado, depois avaliar quais elementos serão automatizados e, por fim,
pode-se aplicar diversas estratégias para garantir uma melhoria no processo produtivo.
Das estratégias a seguir, indique aquela que trata da qualificação e capacitação da mão de
obra.
A. Especialização das operações.
5. Uma fábrica de mochilas escolares produz 500 mochilas por dia, em 15 diferentes
modelos. A automação dessa fábrica permite a produção de médios volumes em poucas
variações de modelo, utilizando diversas células de trabalho interligadas.
Nesse caso, que tipo de automação está sendo referido?
B. Automação flexível.
● Sensoriamento analógico e digital
1. Os sensores podem ser divididos em dois grandes grupos: digitais e analógicos. A
principal diferença entre eles é o tipo de sinal enviado para o sistema de controle, podendo
ser binário ou contínuo, respectivamente.
Qual grandeza pode ser determinada com o uso de um sensor digital?
D. Presença de um objeto.
2. Alguns sensores necessitam de uma fonte de alimentação externa para funcionarem, já
outros geram tensão com seu próprio funcionamento, sem necessitarem de uma excitação
externa.
Qual o nome dos sensores que precisam dessa alimentação externa?
B. Sensor passivo.
3. Os transdutores digitais produzem um sinal de saída digital binário, indicando presença
ou ausência de um objeto ou, até mesmo, a sua posição. Existem diferentes tipos de
transdutores digitais, classificados conforme seu funcionamento e sua característica
medida.
Qual transdutor digital detecta a proximidade de peças isolantes?
D. Capacitivo.
4. Os transdutores ópticos, também chamados de fotoelétricos, transmitem e recebem um
sinal de luz, mudando de estado. Eles são indicados para a detecção de partes e peças de
máquinas, e de produtos manufaturados na linha de produção.
O transdutor óptico que utiliza uma fita reflexiva para devolver a luz ao receptor é:
E. Retrorreflexivo.
5. Os sensores analógicos emitem um sinal contínuo que varia em função do tempo. A
temperatura é uma das principais propriedades medidas com a utilização de sensores
analógicos.
Qual destes sensores é fabricado em material cerâmico e tem a resistência elétrica alterada
termicamente em função da temperatura?
C. Termistor.
● Sistemas de controle dinâmico
1. Existem diversas formas de se fazer a linearização de uma equação que representa um
processo não linear. Acerca desse procedimento, pode-se afirmar que:
B. Séries de Taylor podem ser aplicadas, e apenas o primeiro termo é mantido na
expressão final.
2. Os Controladores Lógicos Programáveis, conhecidos como CLP`s e os Sistemas de
Controle Distribuído (DCS) são formas diferentes de se promover o controle de uma planta
industrial. Sobre essas duas soluções de controle, pode-se afirmar:
D. Cada controlador pertencente a um sistema DCS opera diretamente um conjunto de
malhas de controle. Mesmo com essa divisão, é possível existir alguma troca de informação
entre os controladores.
3. Malhas de controle são uma estrutura básica de controle, podendo ir de simples
configurações até organizações mais complexas, envolvendo mais sensores e atuadores.
Sobre os modos de controle, é correto afirmar que:
E. Uma ação diferencial pode também ser aplicada a modos de controle LIGA/DESLIGA.
Neste caso, um atraso é inserido na etapa de comutação, aumentando a frequência natural
de oscilação.
4. Malhas de controle podem operar com diversos modos de controle. Um dos mais
conhecidos e adotados é o modo PID - Proporcional-Integral-Derivativo, que é uma
combinação dos três modos. Sobre esses modos, podemos dizer:
A.O modo proporcional é assim chamado por projetar na saída uma proporcionalidade
relativa ao erro entre ela e o ponto de ajuste desejado. Apesar da lógica de operação, um
erro de offset continua existindo, como mostra o gráfico a seguir:
5. A comunicação entre os dispositivos de automação e o controle é fundamental para que
processos industriais possam ser controlados de forma sincronizada em sua integralidade.
Em relação à estrutura de comunicação e aos protocolos de comunicação, é correto afirmar
que:
C. O protocolo DeviceNet permite o acionamento de dispositivos de baixa potência (como
pequenas válvulas, solenoides e sinalizadores visuais) de forma direta, sem a necessidade
de buffers. Entretanto, dispositivos de maior potência não são suportados pela rede de
comunicação.
● Acionamento de entradas e saídas
1. O sucesso da automação industrial depende da escolha adequada do hardware que será
utilizado. Selecione a alternativa que apresenta o hardware que possibilita a interface com o
operador.
B. Tela sensível ao toque.
2. Máquinas e equipamentos necessitam que a energia seja desconectada em situações
extremas e, para isso, existem algumas possibilidades de desconectores. Selecione a
alternativa que apresenta dois desconectores.
D. Disjuntor e fusível.
3. controle dos processos pode ocorrer de forma manual ou automática, sendo esta última
por meio da automação industrial. O sistema de controle com malha fechada é realimentadocom informações de saída. Selecione a alternativa que apresenta a variável que o sistema
tenta manter constante.
B. Variável controlada.
4.Os controladores lógicos programáveis (CLPs) são equipamentos relativamente recentes
que surgiram em substituição a outros controladores, como relés eletromagnéticos,
temporizadores, placas eletrônicas e módulos lógicos. Selecione a alternativa que
apresenta uma característica dos CLPs .
D. Têm resistência à vibração e ao impacto.
5. Em um sistema de controle industrial, é preciso que ocorra comunicação entre o
processo e o controlador. Para isso, são recebidas informações dos sensores, permitindo
que os atuadores realizem suas funções. Selecione a alternativa que apresenta um exemplo
de sinal de entrada discreta .
C. Acionamento de um botão.
● Atuadores, controladores e sensores industriais
1. Os sensores são os elementos que alimentam o sistema com as informações
necessárias para se modificar o processo, seja para sequenciar as operações na ordem
correta ou para regular o comportamento de um mecanismo em diferentes intensidades,
velocidades e formas de atuação. O erro de um sensor ocorre de diferentes formas,
pode-se dizer que as afirmações a seguir:
I) O erro de histerese é a diferença de comportamento que um sensor apresenta conforme o
sentido de variação da grandeza mensurada — em outras palavras, um mesmo valor pode
ser mensurado de forma diferente, se a grandeza está em ascensão ou em declínio.
II) O erro relativo é a diferença entre o valor medido e o valor real.
III) O erro de não linearidade é a diferença existente entre uma linha reta da medição
mínima até a máxima do sensor, para cada intervalo de medição, cujo valor representa a
maior diferença esperada ao longo de toda a faixa de operação.
Pode-se dizer que
A. I e III estão corretas
2. Em um sistema pneumático, muitos componentes são necessários para manter sua
estabilidade de funcionamento, ainda que não participem de maneira direta do processo
controlado pela planta em si.
Marque a alternativa que representa a ordem em que normalmente o fluxo inicia um sistema
até o momento em que cumpre seu objetivo e um elemento de ação.
A. Filtro, compressão, tratamento, armazenamento, regulação, controle, atuação e
exaustão.
3.As válvulas direcionais, pneumáticas e hidráulicas são representadas por uma mesma
simbologia, que apresenta as principais características delas.
Assinale a alternativa que corresponde à válvula da imagem a seguir:
A. 4/2-vias com avanço por botão e recuo por solenoide.
4. O controle dos processos pode ser feito de forma especializada, utilizando-se até mesmo
válvulas autopilotadas, em uma forma de controle pneumático. No entanto, boa parte dos
dispositivos de controle se trata de componentes eletrônicos, em sua maioria digitais.
Qual a vantagem de utilizar esses controladores eletrônicos?
A. Maior capacidade e precisão na manipulação de dados.
5. Em uma esteira transportadora como da linha de produção em anexo, um atuador é
utilizado para separar pequenas peças metálicas de peças plásticas, a partir do que é
detectado pelo sensor 1. Sempre que a peça for metálica, o atuador irá empurrá-la para fora
da esteira na primeira embalagem sem interromper a movimentação da esteira, que
mantém um fluxo constante e rápido de peças. Do contrário, a peça segue adiante e é
contabilizada por um par de sensores ao final.
Com base nos seus conhecimentos de projeto de automação, sensores e atuadores,
escolha a alternativa que elenca os tipos de sensores e atuadores que melhor atenderiam à
necessidade.
A. Sensor 1: indutivo. Sensor 2: emissor e fotossensor. Atuador: pistão pneumático.
● Controlador lógico programável
1. Os controladores lógicos programáveis (CLPs) têm características semelhantes aos
computadores pessoais (PCs), quando observado a construção e a forma de processar
programas.
Ele tem grande aplicação nas indústrias devido a sua robustez e à alta gama de aplicações.
Comparando a arquitetura dos CLPs e dos PCs, os dois principais componentes
semelhantes são:
A. CPU e interface de entrada/saída.
2. Uma unidade básica para armazenamento de um único bit de informação é chamada de
célula de memória, que constitui um sistema de memória. A célula de memória é
eletronicamente constituída de uma chave, que, se é aberta, corresponde a um estado 0, e,
se é fechada, a 1 estado.
Qual das alternativas a seguir indica o único tipo de memória que, após a primeira
gravação, não permite que se apague o dado armazenado, dando acesso apenas à opção
de leitura?
B. ROM.
3. As entradas/saídas discretas são os tipos de sinais mais comumente encontrados em
sistemas automatizados com CLP. Nesse tipo de interface, as informações provêm de um
único bit que apresenta a função ligado ou desligado.
 Entre as alternativas a seguir, assinale a única que se enquadra como exemplo de
dispositivo de entrada e saída, respectivamente.
E. Chaves seletoras/relés de controle.
4. Para escrever o programa do usuário é necessário utilizar a linguagem de programação
que permite introduzir desde funções binárias simples até funções complexas, essa
linguagem é regulamentada pela norma IEC 113.
Nesse contexto, qual alternativa apresenta a linguagem mais utilizada e que é também
conhecida como diagrama de contato?
C. Diagrama ladder (LD).
5. “É uma linguagem de programação muito potente, pois cada elemento ou programa nesta
linguagem pode ser programado em qualquer linguagem textual ou gráfica”.
O texto citado faz referência à qual tipo de linguagem de programação?
E. Bloco lógico (SFC).
● Motores elétricos
1. Nos motores de passo é possível controlar com elevada precisão o posicionamento do
eixo. Quanto as características e utilização dos motores de passo, pode-se dizer que as
afirmações a seguir:
I) Motores de passo podem ser construídos sob o mesmo princípio os MRVs (Motores de
Relutância Variável), nos quais o conjugado existente ocorre a partir da indução no rotor, ou
podem apresentar uma configuração alternativa, com um conjunto de ímãs permanentes no
rotor.
II) O número de polos de um motor de passo depende de sua construção. Resoluções
comuns variam de 10 até 400 passos.
III) Motores de passo são muito utilizados em sistemas automatizados, cujos exemplos são
o uso em impressoras, o posicionamento de mesas de trabalho de usinagem, o
posicionamento das ferramentas de corte em máquinas CNC (comando numérico
computacional), além de um vasto campo de aplicação na robótica.
Pode-se concluir que:
B. Todas estão corretas.
2. Existem diferentes tipos de motores elétricos, que diferem entre si no que diz respeito à
característica de alimentação e às características construtivas do estator e do rotor. Cada
motor apresenta especificidades quanto aos princípios de funcionamento e,
consequentemente, quanto às relações de torque, velocidade, partida, etc.
Sobre os dispositivos básicos de acionamento dos motores, marque a alternativa falsa:
D. O Acionamento condicionado é similar à função “OU”, mas condicionando a partida a
algum evento externo.
3. Quanto aos servomotores são atuadores projetados para aplicações onde é necessário
fazer o controle de movimento com posicionamento de alta precisão, reversão rápida e de
alto desempenho, dentre as afirmações a seguir:
I) São aplicados em situações nas quais são exigidas elevadas velocidades de retorno e,
para isso, precisam apresentar baixa inércia de rotação.
II) Esse tipo de motor opera em velocidade baixa e com baixos valores de torque.
III) Os servomotores podem ser construídos para operar com CC ou CA. Pode-se dizer que:
C. I e III estão corretas.
4. Em plantas industriais, motores CA são, geralmente, acionados por dispositivos que
geram rampas suaves de aceleração e desaceleração, evitando que o motor sofra
sobrecarga nesse ponto crítico de operação.
Sobre esses acionamentos inteligentes, assinale a alternativa correta:
A. Em inversores de frequência, a tensão CA na saída (aplicada ao motor) é completamente
independente da tensãoCA de alimentação.
5. Motores de CA podem ser ligados eletricamente de várias formas. Assim, podem-se obter
diversas configurações de torque e velocidades apenas ligando de forma diferente os
conectores do motor.
Acerca das conexões elétricas e das configurações de partida de motores CA de indução,
marque a alternativa correta:
A. Ligações estrela-triângulo servem para controlar a potência aplicada no motor durante a
partida. A ligação em estrela é a configuração recomendada para a partida do motor.
● Introdução aos sensores industriais
1. Há muitas alternativas para se realizar a medição de vazão. Cada tecnologia é indicada
para algumas aplicações e tem prós e contras.
Sobre as principais tecnologias de medição de vazão, pode-se afirmar que:
A. a maioria dos medidores de vazão Coriolis impõem uma elevada perda de carga ao
sistema de bombeamento.
2. Um tubo de Pitot é inserido em uma tubulação de água limpa com diâmetro de 200mm
para estimar sua vazão. A leitura da pressão estática é Pestática = 0.5bar, enquanto a
pressão dinâmica é Pdinâmica = 0.6bar.
Considerando a velocidade calculada como sendo a velocidade média do escoamento,
calcule a vazão na unidade de [m³/h] e assinale a alternativa correta.
C. Q = 505 [m³/h]
3. A propriedade de mudar a resistência em função da temperatura apresentada pelos
metais é utilizada para construir sensores denominados termorresistências. A ligação
elétrica das resistências é usualmente realizada com um circuito denominado Ponte de
Wheatstone.
Sobre essa ligação é correto afirmar que:
E. ligações a 3 fios são a forma mais comum realizada em instalações industriais, pois se as
resistências (RL1, RL2 e RL3 ) forem similares, a ponte resistiva fica em equilíbrio.
4. A seleção da tecnologia de medição de vazão a ser empregada em uma aplicação pode
ser desafiadora. Cada medidor apresentará vantagens e desvantagens.
Diante disso, qual das opções a seguir você selecionaria para medir a vazão de uma linha
de alimentação de gás natural, que alimenta um frigorífico industrial?
B. Medidores de turbina ou placa de orifício são boas opções, pois apresentam baixo custo,
apesar da elevada perda de carga imposta na linha.
5. Uma termorresistência de Platina (RTD) foi calibrada em laboratório de calibração
devidamente credenciado. No relatório de calibração, as seguintes informações foram
apresentadas:
Temperatura de calibração (T1) = 0°C
Resistência na temp. de calibração (RT1) = 100,3 Ohms
Quando instalada no processo a ser medido, a resistência lida foi de RT2 = 234,0 Ohms.
Qual é a temperatura aproximada do fluido do processo?
D. Aproximadamente 346,2ºC.
● Diagrama de blocos de processos
1. O memorial descritivo na automação industrial define todas as informações relevante do
projeto. Antes que ele seja elaborado, é preciso que uma etapa anterior seja realizada. Qual
é esta etapa?
E. Definição do escopo do projeto.
2. Os processos industriais podem ser descritos por meio de fluxogramas, que utilizam uma
simbologia específica e padronizada para cada etapa do processo. Qual das alternativas a
seguir descreve um fluxograma funcional?
B. Mostra o fluxo de processo e quais as pessoas ou grupos envolvidos em cada etapa.
3. Um diagrama de blocos apresenta a sequência de operações de processamento,
utilizando blocos retangulares interligados com setas. Qual o tipo de diagrama de blocos
que pode ser utilizado para descrever o controle da umidade dentro de um laboratório de
análises químicas?
C. Controle em malha fechada.
4. Dois elementos são utilizados ao elaborar um diagrama de blocos: o somador e o ponto
de ramificação. O somador conta com alguns requisitos para que descreva o processo de
forma correta. Selecione a alternativa que tem um desses requisitos.
D. As quantidades a serem somadas precisam ter as mesmas unidades.
5. A realimentação em um controle em malha fechada pode ser positiva ou negativa, sendo
a realimentação positiva pouco utilizada. Selecione a alternativa que apresenta o motivo
para que a realimentação negativa seja mais utilizada.
A. Ajuda a estabilizar o processo.
● Interface humanos-máquina
1. Nos CLPs (Controladores Lógicos Programáveis), há um equipamento
 a ser instalado que permite substituir botões de comando, chaves seletoras, sinaleiros
luminosos, chaves digitais manuais e outros dispositivos de controle no painel do operador,
além do gerenciamento e o funcionamento em tempo real.
Qual é esse equipamento? Assinale a alternativa correta.
D. IHM.
2. Geralmente, após desenvolver a programação do Controlador Lógico Programável (CLP),
você deve analisar quais os requisitos necessários ao sistema e escolher uma das
seguintes opções para a definição do tipo de IHM. Assinale a alternativa correta.
B. Substituição de botoeiras, tratamentos de dados, supervisão.
3. A interface, um dos elementos responsáveis pelo processo de interação
humano-máquina, pode ser dividida em dois aspectos de comunicação: interface física (ou
de hardware) e interface lógica (ou de software).
Qual interface lógica é a mais conhecida pelos gráficos e suas regras determinadas?
Marque a alternativa correta.
C. GUI (Grafical Unit Interface).
4. Após desenvolver a programação do Controlador Lógico Programável (CLP), você deve
analisar quais os requisitos necessários ao sistema e escolher as IHMs mais indicadas para
processos mais complexos e com muito mais componentes.
Marque a alternativa correta.
D. Supervisão.
5. No mercado de automação industrial, as IHMs são utilizadas para facilidades de
operação/alteração do usuário no processo. Também chamada de embedded, nome do
sistema operacional em que é configurada, essa IHM é utilizada em ambientes que
necessitam de monitoramento e de feedbacks constantes. Qual o uso dessa IHM? Assinale
a alternativa correta.
B. Tratamento de dados.
● Prova
1.Um controlador lógico programável (CLP) é um equipamento com características de
hardware semelhante às de microcomputadores pessoais, porém distingue-se no que diz
respeito à robustez e à redundância de diversos itens. O CLP pode utilizar algumas
linguagens de programação, entre elas o diagrama de contatos (ou ladder) e o diagrama
sequencial funcional (SFC). Comparando a arquitetura dos CLPs e dos microcomputadores
pessoais, assinale a alternativa que contém os dois principais componentes semelhantes
entre essas arquiteturas.
c.CPU e interface de entrada/saída.
2.Os sensores são os elementos que alimentam o sistema com as informações necessárias
para se modificar o processo, seja para sequenciar as operações na ordem correta ou para
regular o comportamento de um mecanismo em diferentes intensidades, velocidades e
formas de atuação. A seleção de sensores deve considerar a natureza da medida, para
definir quais efeitos e tipos de sensores são mais adequados para cada situação. Sobre o
erro de um sensor, assinale a alternativa correta.
a.O erro absoluto é a diferença entre o valor medido e o valor real.
