DIMENSIONAMENTO DE DUTOS DE VENTILAÇÃO


1-Introdução
Antes de apresentar o dimensionamento dos dutos de ventilação vamos ver
como é dimensionada a vazão que vai ser transportada por esse duto.
A vazão é determinada pelas condições termodinâmicas desejadas do ar no
recinto que vai ser alimentado por esse duto. Para tanto vamos aplicar a fórmula
que relaciona as características que definem a condição do ar no recinto:

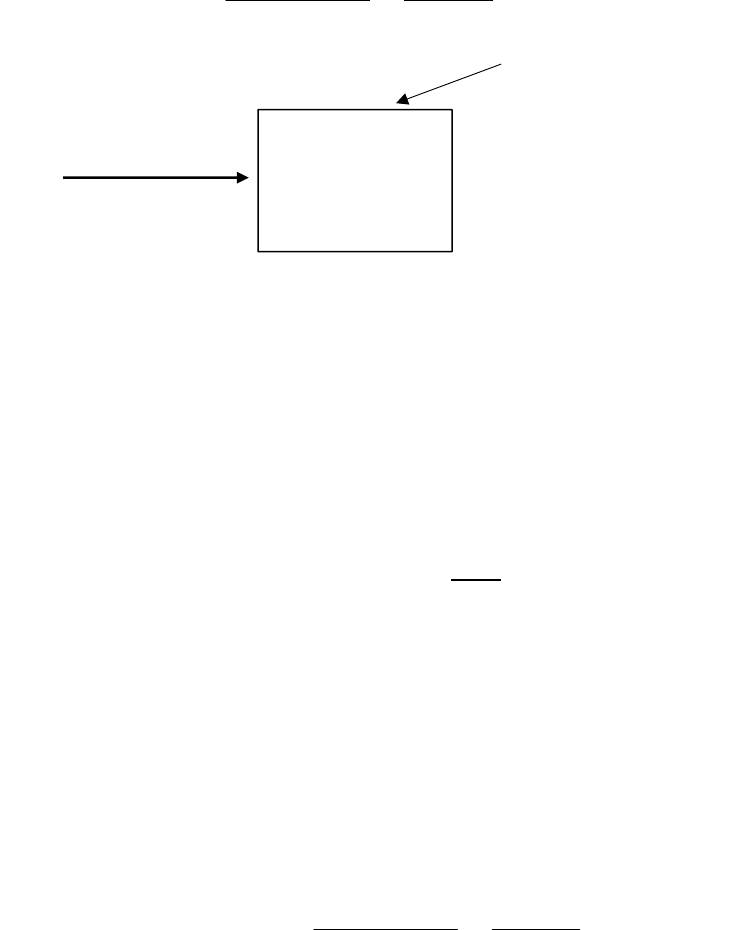

Vazão do ar insuflado =
hihc
qlqs
titccp
qs



 )(.


 ti
 hi

Onde
qs=taxa de calor sensível na sala (kW)
ql=taxa de calor latente na sala (kw)
tc=temperatura do ar no ambiente condicionado (°C)
ti=temperatura do ar insuflado(°C)
Øc=umidade relativa do ambiente condicionado
Cp= calor específico do ar à pressão constante=1,0
°

hc=entalpia específica do ar no ambiente condicionado (kJ/kg de ar seco)
hi=entalpia específica do ar insuflado (kJ/kg de ar seco)

Podemos utilizar também a equação da reta relação entre cargas (taxa de calor
sensível e taxa de calor latente) para auxiliar na determinação de propriedades
do ar no ambiente condicionado graficamente com auxílio da carta psicrométrica:
Equação da reta relação entre cargas:
qlqs
qs
hihc
titccp



 )(.

tc qs
hc
Øc ql

Ambiente condicionado
onde
qs=taxa de calor sensível na sala
ql=taxa de calor latente na sala
tc=temperatura do ar no ambiente condicionado (°C)
ti=temperatura do ar insuflado (°C)
hc=entalpia específica do ar no ambiente condicionado (kJ/kg de ar seco)
hi=entalpia específica do ar insuflado (kJ/kg de ar seco)
Cp= calor específico do ar à pressão constante=1,0
°

A variação das propriedades termodinâmicas como entalpia específica,
temperatura de bulbo seco, temperatura de bulbo úmido, e umidade absoluta,
para uma região onde é conhecida a pressão barométrica pode ser obtida
através da consulta de uma carta psicromética como mostrado abaixo. Esta carta
foi obtida para uma região onde a pressão é de 101,325 kPa.
Seguindo o exemplo mostrado abaixo podemos determinar pela carta que para
uma temperatura de bulbo seco de 42 °C e umidade absoluta de 0,013 kg de
vapor/kg de ar seco, a entalpia específica é 75kJ/kg de ar seco.
Assim conhecendo duas propriedades podemos determinar uma terceira.













2-Traçado da Linha de Relação entre cargas na Carta Psicrométrica
Vamos tomar como exemplo um recinto condicionado onde a taxa de calor
sensível é igual 65 kW, a taxa de calor latente é igual a 8 kW, a umidade relativa
é igual a 50%, e a temperatura tc=24 °C. Supondo que o ar seja insuflado com
uma temperatura de 14 °C.
Com Øc = 50% e tc=24 °C na carta psicrométrica encontramos hc=47,5kJ/kg
Aplicando a equação da linha de relação entre cargas temos podemos
encontrar :
qlqs
qs
hihc
titccp



 )(.
Substituindo os valores
865
65
5,47
1424




hi
 resolvendo hi=36,3 kJ/kg
hc
Podemos verificar esse valor na carta psicrométrica:















A linha de cor laranja é a linha relação entre cargas
A vazão em massa do ar insuflado pode ser calculada aplicando-se a fórmula
 =
)(. titccp
qs


Substituindo-se os valores
 = skg /5,6
1424
65



ou
 =
hihc
qlqs



Substituindo-se os valores
 =
3,365,47
865


 = 6,5 kg/s

EXEMPLO – APLICAÇÃO DE LINHA DE RELAÇÃO ENTRE CARGAS

Uma sala de um laboratório apresenta uma carga térmica sensível de 60 kW e
uma carga latente de 32 kW para uma temperatura interna de 25C e umidade
relativa de 50 %. O ar deixa a serpentina de resfriamento com uma temperatura
de 10C e 90 % de umidade relativa, sendo insuflado diretamente na sala do
laboratório que deverá ser mantida nas condições acima citadas. As condições
externas de projeto são : temperatura de bulbo seco igual a 35C e temperatura
de bulbo úmido igual a 25C. O ar externo deve ser admitido na proporção de 1
para 4 com o ar recirculado. Determinar:
a) A vazão de ar insuflado.
b) A potência térmica desenvolvida na serpentina de resfriamento.












SOLUÇÃO:
Cálculo das condições do ar na entrada da serpentina:
Da carta psicrométrica para o ar recirculado entrando com tc=25C e =50%
podemos ler a entalpia hc=50,5 kJ/kg
Da carta psicrométrica para o ar externo entrando com tbs=35C e tbu=25C
podemos ler a entalpia he=76 kJ/kg
Como a proporção de massas é igual a 1:4 podemos escrever:
0,8 X50,5 + 0,2 X 76 = 55,6 kJ/kg que é a entalpia de entrada do ar na serpentina.
Com os dados de saida do ar da serpentina t = 10C e =90% podemos ler na
carta psicrométrica hs=27,5 kJ/kg
Portanto a variação de entalpia do ar na serpentina é he - hs= 55,6 – 27,5 = 28,1
kJ/kg
qs=60W
ql=32W
tc=25°C
Ø = 50%
Serp.
Resfr.
T=10°C
Ø=90%
AR EXT
TBU=25°C
TBS=35°C
1
4
Determinação da vazão do ar insuflado:
Aplicando-se a equação para cálculo da vazão de ar insuflado temos
.
m=
)( titccp
qs

=
1025
60

= 4 kg/s

Assim a potência desenvolvida na serpentina é igual a:
Ps= (he-hs). m =28,1 X 4 = 114,4 kW.
Resumindo os resultados:
a) vazão do ar insuflado m=4,0 kg/s
b) Potência na serpentina de refrigeração = 114,4 kW.


3-Determinação da perda de carga em dutos de ventilação
A determinação da perda de carga em dutos de ventilação pode ser feita com
auxílio de um ábaco que mostra em função da velocidade em m/s, diâmetro de
duto (para dutos de seção circular) em mm, e da vazão em m3/s, obtendo-se a
perda de carga no eixo horizontal inferior em Pa . Esta perda é avaliada para
um duto com um comprimento de 30m. Para comprimentos maiores deve-se
aplicar uma regra de 3.
























1
2

Na figura mostrada na página anterior temos dois exemplos de determinação:
Ponto 1 – Entramos com um duto de 550mm de diâmetro onde o ar flui a uma
velocidade de 6,2 m/s – a perda de carga encontrada para um duto com
comprimento de 30m lida no eixo inferior é igual a 23 Pa.
Ponto 2 – Entramos com um duto de 200mm de diâmetro onde o ar flui a uma
vazão de 0,78 m3/s – a perda de carga encontrada para um duto com
comprimento de 30m lida no eixo inferior é igual a 900 Pa.

Aplicação de dutos de seção retangular
Quando o duto for de seção retangular, devemos converter a seção retangular
em seção circular com aplicação da seguinte fórmula
Equivalente Circular de um Duto Retangular: 8
2
5
)(
).(
.3,1
ba
ba
dc 

Onde dc é o diâmetro circular equivalente, a=altura da seção, e b=largura da
seção.
Exemplo a=300mm e b=500mm substituindo na fórmula dc=420mm

Aplicação de curvas de 90°:
Quando em um duto de seção retangular temos um cotovelo de 90° devemos
calcular o comprimento equivalente através da fórmula:
126,0)(13,2
].33,0[. W
H
W
R
WL


Onde
L = comprimento equivalente em mm
W= largura da seção
H= altura da seção
W e H devem ser considerados conforme
mostrado na figura ao lado.
R=raio da curva na linha de centro
R=raio interno +
Após determinado L podemos entrar no ábaco de perda de carga com o
diâmetro equivalente

A perda de carga nas reduções de seção pode ser determinada pela fórmula
que avalia a Perda de Pressão dinâmica devido à variação de área (em função
da velocidade na nova seção) :
2
2
2 29,1
. 






V
cHd
onde
Hd= perda de carga dinâmica em pascal
V2= velocidade após a redução de seção
C2 = coeficiente em função da geometria


 Tabela do coeficiente C2 em função da geometria





1
V2



1,5 m3/s
