Relatório de Soldagem

Para o início dos testes de líquidos penetrantes foi selecionado três corpos de
prova, solicitei a três integrantes da equipe que fizessem um cordão de solda

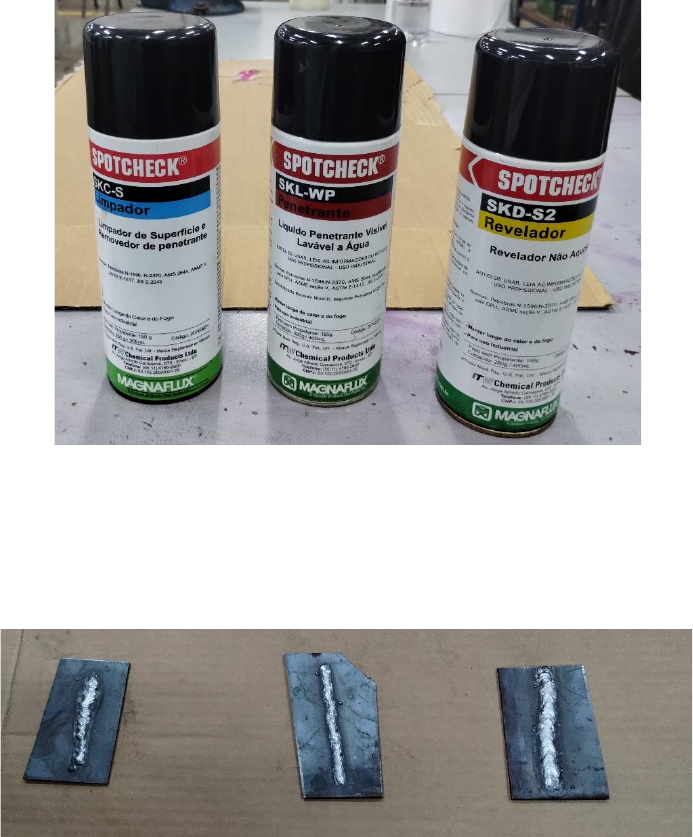

(superfície) cada com eletrodo revestido, foi utilizado os itens abaixo para o
teste da marca MAGNAFLUX:



a peça tem que estar em temperatura ambiente para o início dos testes,
imagem dos corpos de prova que iremos utilizar para realizar o teste:


Primeiro passo iremos usar o limpador para eliminar todas as impurezas das
peças, conforme as instruções do produto (agitando o produto, e utilizar ele na
vertical e com 25cm de distância da peça), após a utilização do produto esperar
de 5 a 15 minutos até a secagem do produto, foto a seguir mostra as peças
com a aplicação do limpador:


Para o segundo passo iremos utilizar o líquido penetrante que tem uma
coloração de vermelha para rosa, conforme as instruções do produto (aplicar o
produto e esperar de 5 a 15 minutos após a aplicação do produto) a seguir a
foto do produto com o penetrante aplicado:


Para remover o excesso utilizaremos um borrifador de água e espera 10
minutos para começar o terceiro passo:

Terceiro passo utilizaremos o revelador para ele contrastar com o penetrante
que está em cavidades da solda assim revelando os lugares com falha:


Para a peça número 1(da esquerda da foto), foi notado na figura 2 várias
cavidades na solda e esse corpo de prova seria reprovado antes do início dos
testes



Na peça 2(do meio), foi notado que o corpo de prova está com o cordão muito
fino fragilizando a união das peças e uma possível ruptura da solda através de
esforço, mas com os testes finalizados podemos observar uns pontos na lateral
tem algumas cavidades com exposição ao ar e facilitando assim a oxidação do
material:







Na peça 3, é a solda mais promissora e a única que seria submetida aos testes
de líquido penetrante, após a conclusão é possível ver algumas falhas no
cordão na parte inferior temos uma grande cavidade, e ao longo do cordão
temos alguns estreitamentos:


Conclusão
Com base nos cordões de solda analisados todos eles estão reprovados no
teste de qualidade, uns com uma alta deposição de material outro com um
avanço muito rápido e uma baixa deposição de material, outro com falhas de
estreitamento e por sopro elétrico na finalização do cordão.
